Приводной передаточный механизм и струйное записывающее устройство

Приводной передаточный механизм и струйное записывающее устройство

Иллюстрации

Показать все

Реферат

Настоящее изобретение относится к приводному передаточному механизму, который использует планетарный зубчатый механизм. Настоящее изобретение также относится к струйному записывающему устройству, которое подает чернила на среду для записи, таким образом, выполняя запись посредством использования такого приводного передаточного механизма.

До настоящего времени были известны записывающие устройства, которые включают в себя механизм подачи для подачи листа в качестве среды для записи в его внутреннюю часть, передаточный механизм для перемещения поданного листа, записывающий механизм для записи данных или изображений на поданном листе и выводной механизм для выдачи записанного листа на наружную сторону записывающего устройства. Записывающие устройства также содержат источник движения для приведения в движение соответствующих механизмов и приводного передаточного механизма.

Среди таких записывающих устройств струйные записывающие устройства включают в себя записывающую головку в качестве записывающего механизма и подают чернила на лист, таким образом записывая на него данные или изображения. Многие струйные записывающие устройства оснащены механизмом для восстановления головки, содержащим всасывающий насос для поддержания нормального состояния подачи чернил записывающей головки или восстановления нормального состояния подачи чернил в случаях забивания отверстий для подачи чернил.

Как описано выше, множество разных механизмов установлено в записывающем устройстве, и источники движения, такие как электродвигатели, установлены для приведения в действие соответствующих механизмов, когда необходимо. Во многих случаях такое записывающее устройство содержит механизм переключения передачи движения для селективной передачи движущей силы одного источника движения множеству механизмов. Известная конструкция механизма переключения передачи движения использует планетарный зубчатый механизм. Использование планетарного зубчатого механизма дает возможность уменьшить количество источников движения или количество приводных элементов. В результате струйное записывающее устройство может быть изготовлено по низкой цене и небольшого размера, и его надежность может быть повышена посредством упрощения механизмов.

Например, известна конструкция, которая использует планетарный зубчатый механизм, так что один из двух разных пунктов назначения передачи движения выбирается между правым вращательным движением и левым вращательным движением (ссылка должна быть сделана, например, на японский патент № 2628686). Однако указанная конструкция не может надлежащим образом выполнять передачу движения, если имеется больше двух пунктов назначения передачи движения. Кроме того, в указанной конструкции вращающая движущая сила в одном направлении может передаваться в один пункт назначения передачи движения. Однако вращающая движущая сила в двух направлениях, как в правом, так и в левом направлениях вращения, не может передаваться в один пункт назначения передачи движения.

Кроме того, известна конструкция, в которой используется планетарный зубчатый механизм, который вращается в правом направлении вращения, обеспечивая вращение планетарной шестерни, и который вращается в левом направлении вращения, передавая движущую силу в пункт назначения передачи движения, так что движущая сила может передаваться в два или более пункта назначения передачи движения (ссылка должна быть сделана, например, на японскую выложенную патентную заявку № 2002-310260). Однако в указанной конструкции только вращающая движущая сила в одном направлении может передаваться в один пункт назначения передачи движения.

Кроме того, известна конструкция, в которой используется дополнительный источник движения, такой как соленоид, исключительно для механизма переключения передачи движения (ссылка должна быть сделана, например, на японский патент № 2855580). Конструкция обеспечивает состояние, в котором планетарная шестерня может свободно вращаться, и состояние, в котором вращательное движение ограничено для переключения между ними, так что движущая сила как в правом, так и в левом направлениях может передаваться в более чем два пункта назначения передачи движения. Однако для указанной конструкции необходимо наличие источника движения только для механизма переключения передачи движения и детектора, такого как датчик для регистрации углового положения планетарной шестерни.

Кроме того, если количество пунктов назначения передачи движения увеличено, то угол поворота планетарной шестерни при установке в исходное состояние углового положения планетарной шестерни увеличивается. В результате, необходимо время для поворота планетарной шестерни, и, таким образом, время, необходимое для завершения операции переключения передачи движения, увеличивается.

Целью настоящего изобретения является создание приводного передаточного механизма и струйного записывающего устройства, обеспечивающего быструю операцию переключения и повышение надежности операции переключения с помощью механизма переключения передачи движения.

В соответствии с аспектом настоящего изобретения описан приводной передаточный механизм, включающий в себя источник движения, способный генерировать вращающую движущую силу, и приводной передаточный узел, способный передавать вращающую движущую силу источника движения. Приводное передаточное устройство дополнительно включает в себя механизм переключения передачи движения, содержащий солнечную шестерню, планетарную шестерню и планетарный рычаг, способный поддерживать планетарную шестерню для свободного поворота вокруг солнечной шестерни, причем механизм переключения передачи движения способен селективно переключать вращающую движущую силу с приводного передаточного узла во множество пунктов назначения передачи движения. Кроме того, приводное передаточное устройство включает в себя множество ведущих входных шестерен, способных передавать вращающую движущую силу, переданную от механизма переключения передачи движения в пункты назначения передачи движения; зажимное устройство, способное переключать состояние вращения планетарной шестерни между состоянием свободного вращения, в котором вращающая движущая сила солнечной шестерни передается планетарному рычагу, так что планетарный рычаг способен поворачиваться, и состоянием ограниченного вращения, в котором вращающая движущая сила солнечной шестерни не передается планетарному рычагу, так что планетарный рычаг не способен поворачиваться; и узел переключения состояния вращения, способный приводить в действие зажимное устройство посредством перемещения планетарной шестерни в осевом направлении центра вращения, таким образом, переключая между состоянием ограниченного вращения и состоянием свободного вращения. В состоянии ограниченного вращения планетарная шестерня зацепляется с ведущей входной шестерней, и зажимное устройство не способно передавать вращающую движущую силу. В состоянии свободного вращения планетарная шестерня расцепляется с ведущей входной шестерней, и зажимное устройство способно передавать вращающую движущую силу. Механизм переключения передачи движения содержит первую и вторую опорные части, которые выполнены с возможностью вхождения в контакт с планетарным рычагом, поворачиваемым в состоянии свободного вращения, для установки в исходное состояние углового положения планетарной шестерни. Механизм переключения передачи движения способен выбирать одну из первой и второй опорных частей, которая будет входить в контакт с планетарным рычагом в соответствии с положением ведущей входной шестерни, передающей вращающую движущую силу, среди множества ведущих входных шестерен.

В соответствии с другим аспектом настоящего изобретения описаны приводное передаточное устройством, включающее в себя источник движения, способный генерировать вращающую движущую силу, и приводной передаточный узел, способный передавать вращающую движущую силу источника движения. Приводное передаточное устройство дополнительно включает в себя механизм переключения передачи движения, содержащий солнечную шестерню, планетарную шестерню и планетарный рычаг, способный поддерживать планетарную шестерню для свободного вращения вокруг солнечной шестерни, причем механизм переключения передачи движения способен селективно переключать вращающую движущую силу с приводного передаточного узла во множество пунктов назначения передачи движения. Кроме того, приводное передаточное устройство включает в себя множество ведущих входных шестерен, способных передавать вращающую движущую силу, переданную от механизма переключения передачи движения в пункты назначения передачи движения; зажимное устройство, способное переключать состояние вращения планетарной шестерни между состоянием свободного вращения, в котором вращающая движущая сила солнечной шестерни передается планетарному рычагу, так что планетарный рычаг способен поворачиваться, и состоянием ограниченного вращения, в котором вращающая движущая сила солнечной шестерни не передается планетарному рычагу, так что планетарный рычаг не способен поворачиваться; и узел переключения состояния вращения, способный приводить в действие зажимное устройство посредством перемещения планетарной шестерни в осевом направлении центра вращения, таким образом, переключая между состоянием ограниченного вращения и состоянием свободного вращения. В состоянии свободного вращения планетарная шестерня отсоединяется от солнечной шестерни и ведущей входной шестерни, зажимной механизм способен передавать вращающую движущую силу, и узел переключения состояния вращения перемещается в первое положение, в котором он входит в контакт с механизмом переключения передачи движения. В состоянии ограниченного вращения планетарная шестерня зацепляется с солнечной шестерней и ведущей входной шестерней, соответственно, зажимное устройство не способно передавать вращающую движущую силу, и узел переключения состояния вращения перемещается во второе положение, в котором он отсоединяется от механизма переключения передачи движения. Планетарная шестерня имеет состояние готовности вращения, в котором планетарная шестерня зацепляется с солнечной шестерней ведущей входной шестерней, соответственно, зажимное устройство не способно передавать вращающую движущую силу, и узел переключения состояния вращения перемещается в третье положение, расположенное между первым положением и вторым положением.

В соответствии с аспектами настоящего изобретения, поскольку первая и вторая опорные части предназначены для установки в исходное состояние углового положения планетарной шестерни, опорная часть, которая приводится в контакт с планетарным рычагом, таким образом устанавливая в исходное состояние угловое положение, может быть выбрана из двух опорных частей в соответствии с положением ведущей входной шестерни, передающей движущую силу. Благодаря такой конструкции могут быть обеспечены более быстрая операция переключения передачи движения и повышение ее надежности.

Другие признаки настоящего изобретения станут понятными из нижеследующего описания примеров осуществления со ссылкой на прилагаемые чертежи, на которых:

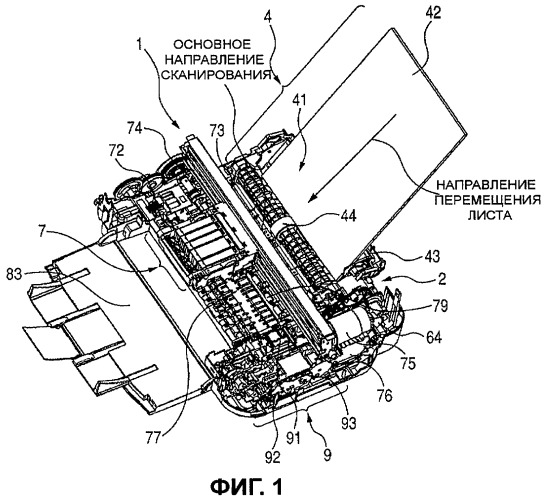

Фиг.1 - перспективный вид, иллюстрирующий упрощенную конструкцию струйного записывающего устройства.

Фиг.2 - вид в разрезе, иллюстрирующий упрощенную конструкцию струйного записывающего устройства.

Фиг.3 - перспективный вид, иллюстрирующий механизм переключения передачи движения.

Фиг.4 - перспективный вид, иллюстрирующий нейтральное положение механизма переключения передачи движения.

Фиг.5 - перспективный вид, иллюстрирующий положение подачи механизма переключения передачи движения.

Фиг.6 - перспективный вид, иллюстрирующий положение восстановления головки механизма переключения передачи движения.

Фиг.7 - перспективный вид, иллюстрирующий положение подачи в кассете механизма переключения передачи движения.

Фиг.8 - перспективный вид, иллюстрирующий состояние, в котором планетарный рычаг входит в контакт с первым поворотным опорным ребром в механизме переключения передачи движения.

Фиг.9 - перспективный вид, иллюстрирующий состояние, в котором планетарный рычаг входит в контакт со вторым поворотным опорным ребром в механизме переключения передачи движения.

Фиг.10 - блок-схема управления струйного записывающего устройства.

Фиг.11 - схема последовательности операций для описания операции записи струйного записывающего устройства.

Фиг.12 - схема последовательности операций для описания операции переключения передачи движения в положение подачи в соответствии с первым примером осуществления.

Фиг.13 - схема последовательности операций для описания операции переключения передачи движения в положение восстановления головки в соответствии с первым примером осуществления.

Фиг.14 - схема последовательности операций для описания операции переключения передачи движения в положение подачи в соответствии со вторым примером осуществления.

Фиг.15 - вид сверху, иллюстрирующий состояние свободного вращения механизма переключения передачи движения.

Фиг.16 - вид сверху, иллюстрирующий состояние, в котором планетарная шестерня перемещается по солнечной шестерне в механизме переключения передачи движения.

Фиг.17 - вид сверху, иллюстрирующий состояние, в котором состояние перемещения планетарной шестерни по солнечной шестерне исключено в механизме переключения передачи движения.

Фиг.18 - вид сбоку, иллюстрирующий состояние ограниченного вращения механизма переключения передачи движения.

Фиг.19 - схематический вид, иллюстрирующий состояние, в котором планетарная шестерня перемещается по солнечной шестерне.

Фиг.20 - схематический вид сверху, иллюстрирующий состояние, в котором состояние перемещения планетарной шестерни по солнечной шестерне исключено.

Фиг.21 - схему последовательности операций, показывающую, что передаточный электродвигатель кассеты приведен в действие в левом направлении вращения в любых случаях без регистрации или определения, перемещается ли планетарная шестерня по солнечной шестерне. Этапы S61-S65 на фиг.21 аналогичны этапам S61-S65 на фиг.14.

Примеры осуществления настоящего изобретения будут описаны со ссылкой на чертежи.

Первый пример осуществления

Будет дано описание струйного записывающего устройства с установленным в нем приводным передаточным механизмом в соответствии с первым примером осуществления.

Прежде всего, описание упрощенной конструкции струйного записывающего устройства 1 будет дано со ссылкой на фиг.1 и 2. Фиг.1 изображает перспективный вид, иллюстрирующий упрощенную конструкцию струйного записывающего устройства, и фиг.2 изображает вид в разрезе, иллюстрирующий упрощенную конструкцию струйного записывающего устройства.

Листы 42 в качестве среды для записи складываются в стопку и помещаются в отверстие 41 для подачи механизма 4 подачи. Листы 42 складываются в стопку на прижимную пластину 43, которая расположена в нижней части отверстия 41 для подачи. Подающий ролик 44 расположен на противоположной стороне прижимной пластины 43, и прижимная пластина 43 поджимается по направлению к подающему ролику 44 с помощью непроиллюстрированной пружины прижимной пластины. Листоотделяющий ролик 45 также поджимается по направлению к подающему ролику 44 с помощью непроиллюстрированной пружины листоотделяющего ролика. Траектория листа вниз по потоку от листоотделяющего ролика 45 в направлении перемещения сходится в описанный ниже канал 64 кассеты для перемещения листа, который соединяется с описанным ниже записывающим механизмом 7.

В записывающем механизме 7 записывающая головка 71 установлена на каретке 73, и непроиллюстрированные отверстия для подачи чернил образованы на нижней поверхности записывающей головки 71. На противоположной стороне отверстий для подачи чернил бумагоопорный валик 77 расположен с заданным зазором между ними. Левый передний ролик 78 расположен вверх по потоку к бумагоопорному валику 77 в направлении перемещения листа 42, и левый передний прижимной ролик 79 поджимается по направлению к левому переднему ролику 78 непроиллюстрированной пружиной. Кроме того, выводной ролик 81 расположен вниз по потоку от бумагоопорного валика 77 в направлении перемещения, и прямозубое зубчатое колесо 82 поджимается по направлению к выводному ролику 81 непроиллюстрированной пружиной. Кроме того, разгрузочный лоток 83 расположен дальше вниз по потоку от выводного ролика 81 в направлении перемещения.

Емкость 72 для чернил также установлена на каретке 73 вместе с записывающей головкой 71, так что чернила подаются из емкости 72 для чернил в записывающую головку 71. Движущая сила электродвигателя 75 каретки передается записывающей головке 71 через ремень 76 каретки, который является зубчатым ремнем привода. Благодаря такой конструкции каретка 73 может совершать возвратно-поступательное движение вдоль направляющей 74 каретки в основном направлении сканирования (то есть, направлении, вертикально пересекающем направление перемещения листа 42).

Механизм 9 для восстановления головки расположен снаружи диапазона основного сканирования для записи данных или изображений на листе 42, и крышка 91 расположена на механизме 9 для восстановления головки параллельно бумагоопорному валику 77. Всасывающий насос 92 соединен с крышкой 91 с помощью непроиллюстрированной трубки. Очищающее устройство 93 расположено около крышки 91.

В данном примере осуществления струйное записывающее устройство, содержащее дополнительное отверстие для подачи, отличное от отверстия 41 для подачи, будет описано в качестве примера. Механизм 5 подачи в кассете расположен в нижней части струйного записывающего устройства 1. Механизм 5 подачи кассеты выполнен с возможностью содержания кассеты 51, подающего ролика 52 кассеты и части 53 для разделения кассеты. Листы 42 складываются на кассету 51, часть 53 для разделения кассеты и передаточный ролик 52 кассеты расположены в окрестности переднего конца листа 42 в направлении его перемещения, и передаточный механизм 6 кассеты расположен вниз по потоку от направления перемещения. Передаточный ролик 61 кассеты расположен в канале 64 кассеты для перемещения листа передаточного механизма 6 кассеты, и передаточный прижимной ролик 62 поджимается по направлению к передаточному ролику 61 кассеты непроиллюстрированной пружиной передаточного прижимного ролика кассеты. Кроме того, канал 64 кассеты для перемещения листа соединен таким образом, что лист 42 перемещается по дуге между частью 53 для разделения кассеты и записывающим механизмом 7. Передаточный электродвигатель 63 кассеты расположен в окрестности боковой поверхности механизма 6 подачи кассеты, так что вращающая движущая сила передаточного электродвигателя 63 кассеты передается передаточному ролику 61 кассеты через непроиллюстрированную цепь привода.

Затем будет описана конструкция механизма 2 переключения передачи движения со ссылкой на фиг.3-9 и фиг.15 и 18. Фиг.3 изображает перспективный вид, иллюстрирующий упрощенную конструкцию механизма переключения передачи движения, фиг.4 изображает перспективный вид, иллюстрирующий нейтральное положение механизма переключения передачи движения, фиг.5 изображает перспективный вид, иллюстрирующий положение подачи механизма переключения передачи движения. Фиг.6 изображает перспективный вид, иллюстрирующий положение восстановления головки механизма переключения передачи движения, и фиг.7 изображает перспективный вид, иллюстрирующий положение подачи в кассете механизма переключения передачи движения. Фиг.8 изображает перспективный вид, иллюстрирующий состояние, в котором планетарный рычаг входит в контакт с первым поворотным опорным ребром в механизме переключения передачи движения. Фиг.9 изображает перспективный вид, иллюстрирующий состояние, в котором планетарный рычаг входит в контакт со вторым поворотным опорным ребром в механизме переключения передачи движения. Фиг.15 изображает вид, иллюстрирующий состояние свободного вращения механизма переключения передачи движения, и фиг.18 изображает вид, иллюстрирующий состояние ограниченного вращения механизма переключения передачи движения.

Фиг.3 и 4 иллюстрируют состояния, в которых вращающая движущая сила передаточного электродвигателя 63 кассеты передается солнечной шестерне 21 через непроиллюстрированную цепь привода. Солнечная шестерня 21 образует планетарную зубчатую передачу вместе с планетарной шестерней 22. Планетарная шестерня 22 поддерживается планетарным рычагом 23, который является опорным элементом. Планетарный рычаг 23 поддерживается таким образом, чтобы свободно вращаться вокруг центра вращения солнечной шестерни 21, в результате чего планетарная шестерня 22 поддерживается планетарным рычагом 23 таким образом, чтобы зацепляться с солнечной шестерней 21 и вращаться вокруг солнечной шестерни 21.

Вал 25, который является общим проходящим валом, расположен в центре вращения солнечной шестерни 21 и центре вращения планетарного рычага 23, то есть в центре вращения планетарной шестерни 22. Солнечная шестерня 21 и вал 25 выполнены как одно целое друг с другом. Планетарный рычаг 23 поддерживается с возможностью вращения валом 25 таким образом, чтобы свободно вращаться вокруг центра вращения солнечной шестерни 21. Кроме того, предусмотрена выходная муфта 26a в качестве включающего механизма, которому передается вращающая движущая сила солнечной шестерни 21 через вал 25. Входная муфта 26b в качестве зажимного устройства расположена в положении напротив выходной муфты 26a. Выходная муфта 26a имеет форму шестерни, выполненную с наружными зубьями. Входная муфта 26b выполнена с внутренними зубьями, которые зацепляются с наружными зубьями выходной муфты 26a. Входная муфта 26b и планетарный рычаг 23 выполнены как одно целое друг с другом. Планетарный рычаг 23, планетарная шестерня 22 и входная муфта 26b поддерживаются таким образом, чтобы перемещаться в осевом направлении вала 25 и, следовательно, перемещаться в осевом направлении центра вращения планетарной шестерни 22. Кроме того, сжатая пружина 24 планетарного рычага расположена между корпусом 27 муфты и входной муфтой 26b, и стенка корпуса 27 муфты расположена между планетарным рычагом 23 и пружиной 24 планетарного рычага. Пружина 24 планетарного рычага заставляет планетарный рычаг 23 контактировать с усилием с корпусом 27 муфты. Входная муфта 26b и выходная муфта 26a расположены внутри корпуса 27 муфты. Часть планетарного рычага 23 и часть вала 25 расположены в корпусе 27 муфты. Корпус 27 муфты поджимается в том же направлении как осевое направление центра вращения планетарной шестерни 22 под действием выталкивающего усилия пружины 28 корпуса муфты.

Как показано на фиг.8 и 9, рычаг 27a корпуса муфты выполнен как одно целое с наружной окружностью корпуса 27 муфты таким образом, что выступает от него. Рычаг 27a корпуса муфты расположен в положении, в котором он входит в контакт с кареткой 73, когда каретка 73 в качестве узла для переключения состояния вращения совершает возвратно-поступательное движение в основном направлении сканирования. Основное направление сканирования каретки 73 идентично осевому направлению вала 25. Когда каретка 73 прижимает рычаг 27a корпуса муфты в правом направлении на фиг.3 против выталкивающего усилия пружины 28 корпуса муфты, корпус 27 муфты перемещается вдоль вала 25 вместе с входной муфтой 26b. Следовательно, когда каретка 73 отсоединяется от рычага 27a корпуса муфты, каретка 73 не перемещает корпус 27 муфты в осевом направлении вала 25. При этом планетарная шестерня 22 перемещается в положение, в котором она зацепляется с солнечной шестерней 21 под действием пружины 28 корпуса муфты и пружины 24 планетарного рычага. Кроме того, выходная муфта 26a и входная муфта 26b отсоединяются друг от друга в осевом направлении вала 25. Это состояние будут называться состоянием ограниченного вращения (см. фиг.16).

С другой стороны, когда каретка 73 прижимает рычаг 27a корпуса муфты против выталкивающего усилия пружины 28 корпуса муфты, корпус 27 муфты перемещается в осевом направлении вала 25. При этом планетарная шестерня 22 устанавливается в положении, в котором она не зацепляется с солнечной шестерней 21, и выходная муфта 26a и входная муфта 26b находятся в положениях, в которых они зацеплены друг с другом. Это состояние будет называться состоянием свободного вращения (см. фиг.15). Таким образом, посредством перемещения планетарной шестерни 22 в осевом направлении центра вращения механизм включения приводится в действие.

Как показано на фиг.4-9, вокруг зоны вращения планетарной шестерни 22 расположено множество ведущих входных шестерен (ведомых шестерен) для передачи вращающей движущей силы соответствующим механизмам. В качестве ведущих входных шестерен предусмотрены ведущая входная шестерня 40 для подачи для передачи вращающей движущей силы механизму 4 подачи с помощью цепи привода (не проиллюстрирована) и ведущая входная шестерня 90 для восстановления головки для передачи вращающей движущей силы механизму 9 восстановления головки с помощью цепи привода. Кроме того, в качестве ведущих входных шестерен, предусмотрена ведущая входная шестерня 50 для подачи в кассете для передачи вращающей движущей силы механизму 5 подачи кассеты с помощью цепи привода.

Кроме того, валы 32b, 32c и 32d для закрепления планетарного рычага для ограничения поворота планетарного рычага 23 расположены в зоне вращения планетарного рычага 23 в соответствующих положениях, в которых планетарная шестерня 22 зацепляется с соответствующими ведущими входными муфтами 40, 50 и 90. Кроме того, вал 32a для закрепления планетарного рычага для ограничения поворота планетарного рычага 23 расположен в зоне вращения планетарного рычага 23 в положении, в котором планетарная шестерня 22 не зацепляется с любой из ведущих входных шестерен 40, 50 и 90. Вал 32a для закрепления планетарного рычага выполнен с возможностью ограничения вращения планетарного рычага 23 в состоянии ограниченного вращения, так что планетарный рычаг 23 не способен поворачиваться. Отверстие 23a образовано в планетарном рычаге 23 и вращающемся валу планетарной шестерни 22, которая выполнена как одно целое с планетарным рычагом 23, так что поворот планетарного рычага 23 ограничивается, когда валы 32a, 32b, 32c и 32d для закрепления планетарного рычага проходят через отверстие 23a. В состоянии свободного вращения планетарный рычаг 23 отсоединен от валов 32a, 32b, 32c и 32d для закрепления планетарного рычага в осевом направлении центра вращения. Благодаря такой конструкции в состоянии свободного вращения поворот планетарного рычага 23 не ограничивается валами 32a, 32b, 32c и 32d для закрепления планетарного рычага, и, следовательно, планетарная шестерня 22 способна вращаться.

В нижеследующем описании для удобства положение, в котором планетарная шестерня 22 зацепляется с ведущей входной шестерней 40 для подачи в состоянии ограниченного вращения, будет называться положением B подачи, и положение, в котором планетарная шестерня 22 зацепляется с ведущей входной шестерней 90 для восстановления головки, будет называться положением C восстановления головки. Кроме того, положение, в котором планетарная шестерня 22 зацепляется с ведущей входной шестерней 50 для подачи в кассете, будет называться положением D подачи в кассету, и положение, в котором планетарная шестерня 22 не зацепляется ни с одной из ведущих входных шестерен 40, 50 и 90, будет называться нейтральным положением A.

В данном примере осуществления проиллюстрирована конструкция, в которой расположено четыре вала 32a, 32b, 32c и 32d для закрепления планетарного рычага, так что вращение планетарного рычага 23 ограничено в четырех положениях A, B, C и D. Однако данный пример осуществления не ограничивается данной конструкцией, и количество положений, в которых вращение планетарного рычага 23 ограничено, может быть увеличено дополнительно при условии, что может быть обеспечено достаточное пространство для расположения элементов. Таким образом, количество механизмов, которые являются пунктами назначения передачи движущей силы, в которые вращающая движущая сила передается механизмом 2 переключения передачи движения, может быть увеличено при необходимости.

Затем будет дано описание поворотные опорные ребра в качестве первого и второго опорных участков, которые приводятся в контакт с планетарным рычагом 23, со ссылкой на фиг.8 и 9. Поворотные опорные ребра 31a и 31b входят в контакт с планетарным рычагом 23 в состоянии свободного вращения, таким образом ограничивая диапазон вращения планетарного рычага 23. В данном примере осуществления первое поворотное опорное ребро 31a входит в контакт с планетарным рычагом 23 во время правого вращения передаточного электродвигателя 63 кассеты, и второе поворотное опорное ребро 31b входит в контакт с планетарным рычагом 23 во время левого вращения передаточного электродвигателя 63 кассеты. То есть, планетарный рычаг 23 выполнен с возможностью поворота между первым поворотным опорным ребром 31a и вторым поворотным опорным ребром 31b. Кроме того, в пределах диапазона вращения планетарного рычага 23, определяемого первым поворотным опорным ребром 31a и вторым поворотным опорным ребром 31b, нейтральное положение A, положение B подачи, положение C восстановления головки и положение D подачи в кассету расположены в данной последовательности. Механизм 2 переключения передачи движения управляется схемой 100 управления (фиг.10) таким образом, что планетарный рычаг 23 входит в контакт с поворотным опорным ребром, расположенным ближе к ведущей входной шестерне, передающей движущую силу между первым и вторым поворотными опорными ребрами 31a и 31b.

Когда состояние вращения переходит от состояния свободного вращения в состояние ограниченного вращения в состоянии, в котором планетарный рычаг 23 контактирует с первым поворотным опорным ребром 31a, планетарный рычаг 23 закрепляется в нейтральном положении A. Подобным образом, когда состояние вращения переходит от состояния свободного вращения в состояние ограниченного вращения в состоянии, в котором планетарный рычаг 23 контактирует со вторым поворотным опорным ребром 31b, планетарный рычаг 23 закрепляется в положении В подачи в кассету.

Затем описание управления рядом операций записи в соответствии с первым примером осуществления будет дано со ссылкой на фиг.10 и 11. Фиг.10 изображает блок-схему управления и фиг.11 изображает схему последовательности операций для описания операции записи.

На фиг.10 схема 100 управления записывающего устройства выполнена с возможностью включения центрального процессора 101, отвечающего за управление записывающим устройством, ПЗУ 102, хранящее программы, различные таблицы и данные, такие как целые числа, и ОЗУ 103 для временного хранения информации. Схема 100 управления также содержит устройство для приведения в движение записывающей головки 71 и устройства для приведения в движение электродвигателя 73 каретки, передаточного электродвигателя 63 кассеты и левого переднего электродвигателя 104.

Кодовый датчик 105 положения способен определять положение каретки. Кодовый датчик 106 положения способен определять угол поворота на передаточном электродвигателе 63 кассеты. Кодовый датчик 106 положения может быть выполнен с возможностью непосредственного определения угла поворота на выходном валу передаточного электродвигателя 63 кассеты и может быть выполнен с возможностью косвенного определения угла поворота посредством определения угла поворота промежуточной шестерни, передающей движущую силу от передаточного электродвигателя 63 кассеты к солнечной шестерне 21.

На фиг.11, когда начинается операция записи, сначала определяется, выбрана ли нормальная подача или подача в кассете (этап S11). При выдаче команды нормальной подачи выполняется операция переключения передачи движения в положение подачи (S21), тогда как при выдаче команды подачи в кассету выполняется операция переключения передачи движения в положение подачи в кассету (S21). Подробное описание операции переключения передачи движения будет дано ниже. При использовании данной операции вращающая движущая сила передаточного электродвигателя 63 кассеты может передаваться в механизм 4 подачи или механизм 5 подачи в кассете с помощью механизма 2 переключения передачи движения и непроиллюстрированной цепи привода.

Сначала будет описан случай приема команды нормальной подачи. Механизм 2 подачи передает вращающую движущую силу передаточного электродвигателя 63 кассеты подающему ролику 44. Затем операция подачи выполняется посредством отделения одного листа из пачки листов 42, расположенных в отверстии 41 для подачи, с использованием прижимной пластины 43 и листоотделяющего ролика 45. Затем механизм 4 подачи перемещает отделенный один лист 42 в положение зажима между левым передним роликом 78 и левым передним прижимным роликом 79 в части канала 64 кассеты для перемещения листа, таким образом завершая операцию подачи (этап S22).

Затем будет описан случай приема команды подачи в кассете. Механизм 5 подачи в кассете передает вращающую движущую силу передаточного электродвигателя 63 кассеты подающему ролику 62 кассеты с помощью непроиллюстрированной цепи привода. Затем операция подачи в кассете выполняется посредством отделения одного листа из пачки листов 42, расположенных в кассете 51, с использованием кассеты 51, подающего ролика 52 кассеты и части 53 для разделения кассеты. Затем механизм 5 подачи в кассете перемещает отделенный один лист 42 в положение зажима между передаточным роликом 61 кассеты и передаточным прижимным роликом 62 кассеты через канал 64 кассеты для перемещения листа, таким образом завершая операцию подачи в кассете (этап S32).

Подающий ролик 52 кассеты не обязательно должен приводиться в действие после того, как передний конец листа 42 достигнет положения зажима между передаточным роликом 61 кассеты и передаточным прижимным роликом 62 кассеты. Причина состоит в том, что следующий лист 42 может быть бесполезно подан, если подающий ролик 52 кассеты непрерывно приводится в действие. Следовательно, когда операция подачи в кассете завершена, планетарная шестерня 22 переключается в нейтральное положение A (этап S33).

После этого передний конец листа 42 перемещается в положение зажима между левым передним роликом 78 и левым передним прижимным роликом 79 в канале 64 кассеты для перемещения листа вследствие движения передаточного ролика 61 кассеты (этап S34).

После этого момента времени операции нормальной подачи и подачи в кассете следуют тем же самым процедурам. Левый передний ролик 78 вращается вследствие вращения левого переднего электродвигателя 104. Левый передний прижимной ролик 79 вращается таким образом, чтобы следовать вращению левого переднего ролика 78 под действием выталкивающего усилия непроиллюстрированной пружины левого переднего прижимного ролика. Когда лист 42 достигает положения зажима между левым передним роликом 78 и левым передним прижимным роликом 79, передний конец листа 42 устанавливается в положение зажима таким образом, что лист 42 зажимается между левым передним роликом 78 и левым передним прижимным роликом 79, в результате чего начинается перемещение листа 42. Левый передний ролик 78 перемещает лист 42 до тех пор, пока передний конец листа 42 не переместится в положение между записывающей головкой 71 и бумагоопорным валиком 77 (этап S12).

Затем выполняется операция записи посредством подачи чернил на лист 42 при последовательном повторении основного режима сканирования каретки 73 и режима перемещения листа левого переднего ролика 78 (этап S13).

Когда подача чернил для формирования изображения в соответствии с командами записи завершена, лист 42 зажимается выводным роликом 81 и прямозубым зубчатым колесом 82 для перемещения в разгрузочный лоток 83 на наружной стороне струйного записывающего устройства 1, таким образом выполняя разгрузочную операцию (этап S14).

Указанное описание является управлением (процедурами) ряда
