Способ модификации резин

Иллюстрации

Показать все

Реферат



и

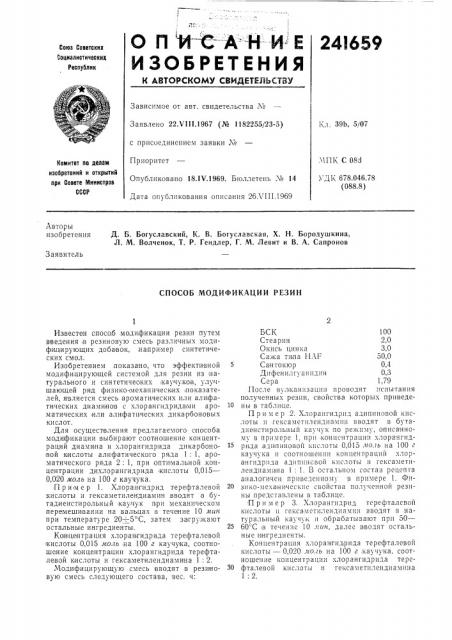

О П МC-А- -Н- И- Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЙЬСТВУ

Союз Советских

Соцнвлнстнческнх

Республик

Зависимое от авт. свидетельства ¹

Заявлено 22Л 1I I.1967 (№ 1182255/23-5) с присоединением заявки ¹

Кл, 39, 5/07!

ПК С 081

Приоритет

Комитет па делом нзобретвннй н открытий прн Совете Министров

СССР

УДК 678.046.78 (088.8) Опубликовано 18.IV 1969. Бюллетень Ло 14

Дата опубликования описания 26Х111.1969

Авторы изобретения Д, Б. Богуславский, К. В. Богуславская, Х. Н. Бородушкина, Л. М. Волченок, T. P. Гендлер, Г. М. Левит и В. А. Сапронов

Заявитель

СПОСОБ МОДИФИКАЦИИ РЕЗИН

Известен способ модификации резин путем в ведения в резиновую смесь различных модифицирующих добавок, например синтетических смол.

Изобретением, показано, что эффективной модифицирующей системой для резин из натурального и синтетических кауч,KoiH, улу1чшаю щей ряд физико-механических показателей, является смесь ароматических или алифатических диами нов с хлорангидридаьми ароматических или алифатических дикарбоновых кислот.

Для ос>ществления предлагаемого способа мо ди фикации выбирают соотношение концентраций диамина и хлорангидрида дикарбоновой кислоты алифатического ряда 1: 1, ароматического ряда 2: 1, при,оптимальной концентрации дихлорангидрида кислоты 0,015—

0,020 моль на 100 г каучука.

Пример 1. Хлорангидрид терефталевой кислоты и гексаметилендиами н вводят в бутадиенстирольный каучук при механическом перемешивании на вальцах b течение 10 мин при температуре 20 5 С, затем за гружают остальные ингредиенты.

Кон це нтрация хлорангидрида терефталевой кислоты 0,015 моль на 100 г каучу.ка, соотношение концентрации хлорангидрпда терефтале вой кислоты и гексаметилендиамина 1: 2.

Модифицирующую смесь вводят в рези новую смесь следующего состава, вес. ч:

БСК 100

Стеарин 2,0

Окись цинка 3,0

Сажа типа HAF 50,0

5 Сантокюр 0,4

Дифенилгуанидин 0,3

Сера 1,79 ,После вулканизации проводят испытания полученных резин, свойства которых приведе10 ны в табли це.

Пример 2. Хлорангидрид адипиновой кислоты и гексаметилендиамин вводят в бута3!IенстирОльныЙ каучук по режIIму, Описoíному в примере 1, при концентрации хлорангид15 рида адипиновой кислоты 0,015 мо1b на 100 г каучука и соотношении концентраций хлорангидрида адипинсвой кислоты и гексаметилендиамина 1: 1. В остальном состав рецепта аналогичен приведенному в примере 1. 1изико-механические свойства полученной резины представлены в таблице.

Пример 3. Хлорангндрид терсфталсвой кислоты и гексаметилендиамин вводят в натуральный каучук и обрабатывают при 50—

25 60=С в течение 10 иин, далее в водят остальные и нгредиенты, Концентрация хлорантидрида терефталевой кислоты — 0,020 .ноль на 100 г,каучука, соотношение концентрации хлорангидрида тере3О фталевой кислоты и гексаметилендиамина

1.2

241659

Таблица

Резиновая смесь по примеру № по примеру № 2 по примеру № 3

Показатели

126

143

104

227

246

512

487

544

186

120,3

66

Предмет изобретения

Составитель 3. Жильцова

Редактор Л. Новожилова Техред А. А, Камышиикова Корректор О. И. Попова

Заказ 2041/12 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр, Серова, д. 4

Типография, пр. Сапунова, 2

Вышеуказанные модифицирующие агенты вводят в резиновую смесь следующего состава, вес. ч:

НК 100

Стеарин 2,0 ,Окись,цинка 5,0

Са нто кюр 0,8

Сера 2,5

Продукт «4010» 1,0

Неозо н «Д» 1,0

Нитрозодифениламин 0,5

Спецбитум 2,0

Ка,нифоль 3,0

Сажа газовая канальная 15,0

Сажа газовая печная 25,0

После вулканиза ции смеси были проведены испытания и получены данные, приведенные в таблице.

CIIIocoi6 модификации резин на основе натурального и синтетического каучуков путем введения в состав модифици рующих агBHTolB с последу.ю щим перемешиванием и вулканизап1ией, отличающийся тем, что, с целью улучМодуль при 300% удлинения, кгс(см"- .

Предел прочности при растяжении кгс/см2

Удлинение, относительное, остаточное

Сопротивление разрас15 танпю трещин при многократном изгибе до 25 мм тыс цикл.

Твердость по Шору,ед. щения физико механических свойств резин, в качестве модифицирующего агента иепользуют хлорангидри ды ароматических или алифатических дикарбоновых кислот,в смеси. с ароматическими или алифатичеокими диаминами.
