Блокировочная система для двери

Блокировочная система для двери

Иллюстрации

Показать все

Реферат

Изобретение касается способа блокировки блокировочной системы. Изобретение касается также способа управления процессом разблокировки блокировочной системы. Кроме того, изобретение касается блокировочной системы для двери или окна с самозапирающимся замком, который имеет минимум одну (блокировочную) замковую защелку и один засов, и с полостью для приема засова, в которую засов вдвигается в положении «Заблокировано», далее называемом также позиция «Заблокировано».

Существуют блокировочные системы с самозапирающимися замками как для дверей, так и для окон. Таким образом, например, из ЕР 0854261 A1 известен самозапирающийся дверной замок блокировочной системы. В частности, замок из ЕР 0854261 A1 имеет засов, замковую защелку и вспомогательную блокировочную защелку в корпусе замка. Когда дверь заблокирована, засов и замковая защелка в отверстиях расположенной на дверной раме пластины личинки замка находятся в предзакрытом состоянии или заходят в соответствующие углубления в дверную раму. Вспомогательная защелка прижимается при закрытой двери к пластине личинки замка или задвинута через пластинку личинки замка обратно в корпус замка. С одной стороны, открыть заблокированную дверь из ЕР 0854261 A1 можно путем приведения в действие нажимной ручки с внутренней стороны двери. В этом случае при отодвинутой вспомогательной защелке, путем приведения в действие связанной с втулкой нажимной ручки, засов и замковая защелка отводятся обратно в дверной замок, причем засов удерживается или фиксируется в замке и не выскакивает, таким образом, немедленно снова наружу или не приходит в предзакрытое положение. С другой стороны, можно открыть заблокированную дверь с внешней стороны двери, причем для этого требуется подтверждение права доступа посредством, например, соответствующего ключа для приводимой в действие при помощи ключа системы закрытия или же посредством устройства для контроля доступа.

При закрытии двери скользящие по пластине личинки замка замковая защелка и вспомогательная защелка через пластину личинки замка задвигаются в корпус замка. С помощью задвинутой вспомогательной защелки, преимущественно посредством сувальдного механизма, приводится в действие механизм, позволяющий при последующем выскакивании замковой защелки при полностью закрытой двери предварительно напряженному засову также скользить в пластину личинки замка, вследствие чего дверь блокируется. Соответственно, такие дверные замки обозначаются также как самозапирающиеся замки типа “антипаника”, так как они, с одной стороны, со стороны паникующего лица (как правило, с внутренней стороны помещения или здания) могут быть открыты вручную, однако при захлопывании двери автоматически запускается механизм блокировки, и с обратной стороны дверь, по крайней мере, уже нельзя будет открыть только путем нажатия ручки.

Чтобы еще больше повысить надежность таких дверных замков, задвинутая вспомогательная защелка может, кроме того, регулировать блокировку или фиксацию засова и замковой защелки. Это выгодно, в частности, тогда, когда замковая защелка - это откидная защелка. Такая откидная защелка показана, к примеру, в ЕР 1291479 A1.

Однако недостатком в известных самозапирающихся замках является то, что для эксплуатации необходима наружная нажимная ручка, которая, в частности, из соображений дизайна и безопасности часто является нежелательной. Кроме того, такие блокировочные системы плохо подходят для дверей, через которые часто проходят, или для окон, которые часто открывают, так как каждый, кто хочет пройти в дверь или открыть окно, должен специально производить каждое отдельное открытие/разблокировку путем подтверждения права доступа посредством, например, ключа. Для дверей, через которые часто проходят, или для окон, которые часто открывают, самозапирающиеся замки, таким образом, не подходят.

Так любой доступ с одной из сторон двери, в большинстве случаев с внешней стороны, с такой блокировочной системой требует индивидуального подтверждения права доступа. Это ведет к тому, что при определенных обстоятельствах обширный круг людей должен быть снабжен соответствующими ключами, что влечет за собой наряду с дополнительными издержками также значительное снижение гарантии безопасности. Часто, кроме того, желательно сделать возможным доступ с внешней стороны двери, без необходимости использования соответствующего ключа или открытия/разблокировки вручную двери с внутренней стороны. Особенно это касается, например, зон входа с высокой частотой прохода или также сфер деятельности с высокой текучестью рабочей силы. То же самое касается, впрочем, и дверей, которые необходимо открывать с удаленной от двери позиции, как это часто бывает в том числе в случае дверей, пригодных для инвалидов-колясочников, или в домах престарелых и больницах.

Для преобразования такой функции открытия в подобные двери обычно встраиваются устройства для автоматического управления, управляемые с помощью переключателя или функционально сравнимых средств, которые обычно позволяют открыть дверь посредством регулирования замковой защелки или защелки механического устройства для автоматического управления дверями. Описанная выше необходимость разблокировки самозапирающегося дверного замка для открытия соответствующим образом оснащенной двери исключает, однако, комбинацию таких замков с переключателями или другими средствами для открытия, которые могут управляться дистанционно. Чтобы в этом случае сделать возможным открытие двери с удаленной от двери позиции, требуется использование электронных механизированных замков, открывающих заблокированный дверной замок. Но применение электронных механизированных замков имеет для пользователя многочисленные недостатки. Наряду с дополнительными производственными издержками также должны быть выполнены значительные работы по установке, поскольку для эксплуатации электронных механизированных замков, например, в целях электроснабжения и управления электронным механизированным замком требуется трудоемкая прокладка кабельной сети для дверного полотна.

Поэтому в основе изобретения лежит задача создать блокировочную систему для двери или окна с расположенным на одной из сторон дверного/оконного полотна самозапирающимся замком, позволяющую разблокировать запертый замок без применения нажимной ручки или использования ключа, когда дверь или окно закрыты, и пригодную, таким образом, для процесса открытия при частом посещении в обычном режиме работы. При этом блокировочная система должна быть одновременно простой в установке и недорогой в изготовлении. В остальном блокировочная система должна обеспечивать также особенно высокую надежность при блокировке и разблокировке.

В соответствии с изобретением задача решается посредством способа блокировки блокировочной системы, включающего закрытие двери или окна, выдвижение замковой защелки, восприятие предварительной нагрузки, выдвижение засова в положение «Заблокировано» и фиксирование выдвинутой замковой защелки. Основная идея изобретения заключается, таким образом, в частности, в восприятии предварительной нагрузки замковой защелкой. Предварительной нагрузкой с точки зрения изобретения являются силы, которые воздействуют на дверь или окно в закрытом состоянии, в частности в направлении открытия. Предварительные нагрузки могут, таким образом, возникнуть, например, из-за воздействующей на дверное полотно энергии ветра, уплотнений двери или из-за обусловленных климатом различий при тепле, холоде, влажности и связанного с этим коробления двери. Кроме того, в частности в случае паники, проблемой являются воздействующие на дверное полотно силы, вызванные давлением на закрытую дверь людей и человеческих масс. При восприятии предварительных нагрузок воздействующие на дверное полотно или на окно силы могут быть целенаправленно сконцентрированы или отведены. В идеальном случае восприятие предварительной нагрузки происходит после выдвижения замковой защелки при управлении замковой защелкой этим процессом. Так гарантируется, что при соответствующем изобретению способе блокировочная система достигает посредством выдвинутой замковой защелки состояния минимальной блокировки. Согласно изобретению восприятие предварительной нагрузки позволяет далее засову свободно от предварительной нагрузки выдвинуться в положение «Заблокировано». Соответствующее изобретению управление восприятием предварительной нагрузки позволяет, таким образом, гарантировать, что согласно способу дверь или окно соответствующей изобретению блокировочной системы закрыты настолько, что засов может без помех в закрытом состоянии двери или окна выдвинуться в положение «Заблокировано». Посредством последующего фиксирования выдвинутой замковой защелки, в частности, можно при управляемом замковой защелкой восприятии предварительной нагрузки удерживать засов в заблокированном состоянии блокировочной системы свободным от предварительной нагрузки или защитить его от нагружения предварительными нагрузками. Соответственно также разблокирование блокировочной системы или движение засова назад из положения «Заблокировано» в положение «Разблокировано» может протекать свободно от предварительной нагрузки. Таким образом можно особенно надежно предотвратить защемление засова в положении «Заблокировано», в частности, в случае паники.

В соответствующем изобретению способе предпочтительным является, чтобы предварительная нагрузка воспринималась под управлением нажимного элемента. Согласно способу, таким образом, предусмотрено зависимое от нажимного элемента восприятие предварительной нагрузки. Блокировочная система имеет для этого в наличии минимум один подходящий нажимной элемент, который согласно способу после выдвижения замковой защелки движется в блокировочной системе таким образом, что воздействующая на дверь или на окно предварительная нагрузка воспринимается и отводится. К тому же, например, можно подходящим способом вывести нажимной элемент к выдвинутой замковой защелке при закрытых двери или окне. Таким образом, существенным для изобретения является то, что для управляемого нажимным элементом восприятия предварительной нагрузки упор нажимного элемента, который с целью восприятия предварительной нагрузки ударяет в расположенный со стороны двери или окна конструктивный элемент, как, в частности, замковая защелка, в направлении открытия двери или окна расположен перед засовом. Таким образом, соответствующий изобретению способ обеспечивает в случае нагружения предварительной нагрузкой двери или окна надежную разблокировку блокировочной системы и одновременно особенно качественное уплотнение двери или окна.

Задача изобретения решается также при помощи способа управления процессом разблокировки блокировочной системы, включающего отодвигание засова в положение «Разблокировано», устранение восприятия предварительной нагрузки замковой защелкой и управляемое при помощи замка фиксирование засова в положении «Разблокировано». Следующее во временной последовательности процесса после отодвигания засова устранение восприятия предварительной нагрузки гарантирует, что предварительная нагрузка будет восприниматься до тех пор, пока засов не будет отодвинут в положение «Разблокировано». Перекашивание засова в положении «Заблокировано» таким образом предотвращается особенно надежно. При этом засов управляется замком и, в частности, замковой защелкой, т.е. в зависимости от состояния замка, и особенно в зависимости от позиционирования замковой защелки, фиксируется в положении «Разблокировано». Эта особая привязка фиксации засова к замку обеспечивает фиксацию засова в положении «Разблокировано» только в том случае, если дверь открыта, и то, что засов не остается в положении «Разблокировано», особенно когда дверь не открыта. В предпочтительном конструктивном выполнении соответствующий изобретению способ для управления процессом разблокировки заключает в себе устранение первого управляемого нажимным элементом восприятия предварительной нагрузки, отодвигание засова в положение/позицию «Разблокировано», освобождение второго управляемого замковой защелкой восприятия предварительной нагрузки и управляемого замковой защелкой фиксирования засова в положении «Заблокировано». Итак, этот вариант способа управления процессом разблокировки существенно выделяется градацией двух управляемых нажимным элементом восприятий предварительной нагрузки и, в частности, пригоден поэтому, например, для управления многократной блокировкой. Таким образом, соответствующий изобретению способ позволяет наряду с повышенной тепло- и звукоизоляцией такой блокировочной системы для двери или окна также обеспечить, что засов, особенно в случае паники, будет надежно перемещаться из положения «Заблокировано» в положение «Разблокировано». Это удается, в частности, благодаря каскадному функциональному выполнению первого и второго восприятия предварительной нагрузки. Итак, соответствующий изобретению способ управления процессом разблокировки особенно выгоден в экономическом отношении и с точки зрения техники безопасности.

Решение задачи достигается предпочтительно при такой блокировочной системе, в которой соответствующий изобретению метод для управления процессом блокировки блокировочной системы в одном из его предпочтительных конструктивных выполнений комбинируется с соответствующим изобретению способом управления процессом разблокировки блокировочной системы. Эта соответствующая способу комбинация отличается установкой и освобождением минимум одного восприятия предварительной нагрузки для уменьшения предварительной нагрузки на засов во время процесса блокировки или разблокировки. Так гарантируется, что, с одной стороны, засов может быть надежно перемещен из своего положения «Разблокировано» в положение «Заблокировано», что повышает надежность блокировки соответствующей изобретению блокировочной системы. С другой стороны, одновременно также гарантируется, что засов разгружен при своем переходе из положения «Заблокировано» в положение «Разблокировано», например, в случае паники, несмотря на воздействующие на дверь или окно силы, вызываемые нажимающей на дверь массой людей. Соответственно, такой способ является особенно надежным как с точки зрения блокировки, так и относительно разблокировки и соединяет в себе, таким образом, большое удобство в эксплуатации с высоким стандартом безопасности особенно элегантным способом.

Отодвигание засова в положение «Разблокировано» происходит предпочтительно под управлением реле времени, причем по истечении установленного временного интервала предусмотрено последующее позиционирование засова в положение «Заблокировано», если не происходит открытия двери или окна. Итак, по истечении установленного временного интервала происходит повторная блокировка или перемещение засова в положение «Заблокировано», при котором не происходит открытия двери или окна. Зависимое от времени задвигание засова в случае, когда дверь или окно остаются закрытыми, гарантирует, что блокировочная система может открываться только в течение ранее установленного промежутка времени. Следовательно, нет необходимости действительно открывать дверь для последующей блокировки блокировочной системы. Таким образом, данный способ управления блокировочной системой особенно надежен, поскольку гарантирует, что засов не останется неумышленно на длительное время в положении «Разблокировано». И поэтому ошибки в обращении с блокировочной системой имеют лишь незначительное влияние на надежность управляемой при помощи соответствующего изобретению способа блокировочной системы.

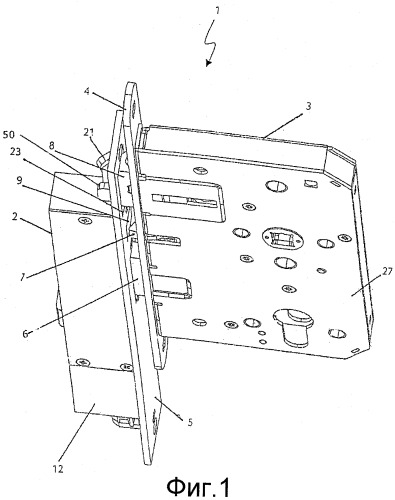

Кроме того, решение задачи достигается при блокировочной системе для двери или окна с самозапирающимся замком, имеющим минимум одну замковую защелку и засов, полость для приема засова, в которую засов заходит в положении «Заблокировано», с комбинированной функцией открытия и блокировки, которая подготавливается при помощи расположенного со стороны полости для приема засова деблокиратора и удерживающего узла с полостью для приема замковой защелки, с которой замковая защелка в заблокированном состоянии двери или окна находится в функциональном зацеплении, причем засов, направляемый деблокиратором, можно передвинуть из выдвинутого положения «Заблокировано» в отодвинутое положение «Разблокировано», и находящуюся в зацеплении с полостью для приема замковой защелки замковую защелку можно освободить и, прежде всего, освободить при помощи удерживающего узла, причем комбинированная функция открытия и блокировки управляет как выдвижением засова в положение «Заблокировано» и зацеплением замковой защелки с полостью для ее приема, так и перемещением засова в положение «Разблокировано» и освобождением замковой защелки, находящейся в зацеплении с полостью для приема замковой защелки, с фиксацией засова, посредством которой управляемый замком засов можно зафиксировать в положении «Разблокировано», и с фиксацией замковой защелки, посредством которой можно зафиксировать замковую защелку при закрытых двери или окне, причем фиксацию замковой защелки можно снять при помощи отодвигания засова в положение «Разблокировано», производимого благодаря комбинированной функции открытия и блокировки. Изобретение касается, таким образом, также блокировочной системы для двери или окна с самозапирающимся замком, с полостью для приема засова, с деблокиратором и с удерживающим узлом. Известные самозапирающиеся замки характеризуются тем, что имеются средства, которые при закрытии двери или окна автоматически вызывают блокировку замка или предзакрытие засова. Соответственно нет необходимости в использовании при обслуживании такой блокировочной системы для предзакрытия засова ключей или подобных средств для блокировки. В частности, у блокировочной системы для блокировки есть засов, который подвижен, по меньшей мере, в положении «Разблокировано», при котором дверь или окно можно открыть, и в положении «Заблокировано», при котором дверь или окно заблокированы. В предзакрытом заблокированном состоянии засов выдвигается при закрытых двери или окне в находящуюся напротив самозапирающегося замка полость для приема засова, которая обычно расположена со стороны рамы под личинкой замка с подходящими углублениями.

Согласно изобретению предусмотрена комбинированная функция открытия и блокировки. Под функцией открытия при этом нужно понимать, в частности, дистанционно управляемое открытие или разблокировку блокировочной системы, без необходимости использования ключа, производимой вручную разблокировки или механического подтверждения права доступа желающим войти. Итак, соответствующая изобретению блокировочная система позволяет как открытие или разблокировку, так и блокировку блокировочной системы с самозапирающимся замком. Самозапирающиеся свойства замка, таким образом, дополняются, в частности, функцией открытия блокировочной системы. Потому соответствующая изобретению блокировочная система особенно подходит для дверей, через которые часто проходят, где частая блокировка и разблокировка блокировочной системы необходимы или желательны. Для осуществления комбинированной функции открытия и блокировки у соответствующей изобретению блокировочной системы есть расположенный со стороны захвата засова деблокиратор и удерживающий узел, причем замок можно деблокировать при помощи деблокиратора. Только эта специальная комбинация функциональных узлов позволяет дополнить самозапирающийся замок функцией открытия для частого открытия или разблокировки блокировочной системы. Расположенный со стороны приема засова деблокиратор позволяет перемещение засова из положения «Заблокировано» в задвинутое в замок положение «Разблокировано». Кроме того, деблокиратор сконструирован так, что при закрытии двери или окна деблокиратор может приходить в функциональное состояние, в котором засов самозапирающегося замка снова может выдвинуться в полость для приема засова. Далее, соответственно изобретению конструкция удерживающего узла имеет полость для приема замковой защелки, причем замковая защелка самозапирающегося замка при закрытых двери или окне находится в функциональном зацеплении с полостью для ее приема. Далее под функциональным зацеплением, в частности, следует понимать то, что часть замковой защелки заходит внутрь полости для приема замковой защелки, так что открытие двери или окна блокируется в том числе благодаря части замковой защелки, заходящей внутрь полости для ее приема. При этом часть замковой защелки, к примеру, упирается в краевые области полости для приема замковой защелки. Чтобы открыть дверь или окно, можно освободить замковую защелку, находящуюся в зацеплении с полостью для ее приема, причем при особом конструктивном исполнении освобождение происходит под управлением замковой защелки, т.е. в зависимости от состояния замковой защелки и/или ее положения. Под освобождением далее следует понимать как отодвигание замковой защелки в направлении самозапирающегося замка и, таким образом, выдвижение замковой защелки из полости для ее приема, так и другие возможности устранить функциональное зацепление замковой защелки и полости для приема замковой защелки. Для этого, в частности, в полости для приема замковой защелки расположены средства, которые таким образом откидываются, поворачиваются, крутятся или опускаются, что замковую защелку можно вытолкнуть из полости для ее приема в направлении двери или окна. В частности, это касается, например, выскакивающих защелок, но также и обычных откидных и поворачивающихся защелок. Кроме того, типы замковых защелок с управляемыми со стороны замка блокировочными механизмами могут быть освобождены со стороны замка, так чтобы при нажатии двери замковая защелка из полости для приема замковой защелки, к примеру, откидывалась или опускалась и зацепление замковой защелки и полости для ее приема размыкалось. В общем, изобретение особо выделяется благодаря управлению выдвижением засова в положение «Заблокировано» и замыканием замковой защелки с полостью для приема замковой защелки посредством комбинированной функции открытия и блокировки. Одновременно комбинированная функция открытия и блокировки управляет также перемещением засова в положение «Разблокировано» и освобождением замковой защелки, находящейся в зацеплении с полостью для ее приема. Так комбинированная функция открытия и блокировки влияет в равной степени как на позиционирование засова, так и на позиционирование замковой защелки и поэтому особенно пригодна для использования в дверях, через которые часто проходят.

Для обеспечения функционально безупречного процесса открытия или закрытия двери или окна с соответствующей изобретению блокировочной системой у блокировочной системы имеется фиксация засова, посредством которой засов, управляемый замком, т.е. в зависимости от состояния замка, и, в частности, управляемый замковой защелкой, т.е. в зависимости от позиции замковой защелки, может фиксироваться в положении «Разблокировано». И блокировочная система сконструирована таким образом, что фиксация засова происходит в зависимости от состояния замка, соответственно от позиции замковой защелки. Так можно предусмотреть, например, минимальное отклонение замковой защелки для процесса открытия двери или окна, которое должно быть превышено, чтобы вызвать фиксацию засова. Так можно гарантировать, что засов только тогда будет зафиксирован в своем положении «Разблокировано», когда будет открыта дверь. Если отклонение замковой защелки не превышает минимального отклонения, то засов не фиксируется в своем положении «Разблокировано» и снова оказывается в предзакрытом положении благодаря самозапирающимся свойствам используемого замка. Так управляемая замковой защелкой фиксация засова обусловливает особенно благоприятные блокировочные свойства соответствующей изобретению блокировочной системы.

Кроме того, предусмотрена фиксация замковой защелки, посредством которой замковая защелка фиксируется при закрытых двери или окне. Поэтому замковая защелка также может быть зафиксирована в своем положении, по меньшей мере, в одной позиции. При этом фиксация замковой защелки разработана таким образом, что она может сниматься посредством отодвигания засова в положение «Разблокировано», произведенного благодаря комбинированной функции открытия и блокировки. Фиксация замковой защелки снимается, соответственно, только тогда, когда засов передвигается из полости для приема засова в направлении замка из положения «Заблокировано» в положение «Разблокировано». Таким образом, только когда засов полностью отодвинут, возможно снятие фиксации замковой защелки. Благодаря фиксации замковой защелки можно повысить, например, устойчивость блокировочной системы против попыток взлома.

В предпочтительном конструктивном выполнении деблокатор имеет минимум одну задвижку засова, чтобы освободить или запереть полость для приема засова, причем засов посредством задвижки засова при закрытых двери или окне можно отодвинуть из полости для его приема в положение «Разблокировано». Итак, управляемое деблокатором перемещение засова из положения «Заблокировано» в положение «Разблокировано» происходит с помощью задвижки или задвижки засова, которая, в частности, воздействует на засов в направлении, противоположном направлению блокировки засова, и передвигает таким образом засов из положения «Заблокировано» в положение «Разблокировано». Задвижка согласно изобретению - это соответственно элемент, воздействующий на другой элемент, например на засов, и путем воздействия перемещающий или отклоняющий его. Соответственно, засов, на который или соответственно против которого воздействует задвижка, с помощью задвижки перемещается из одного положения, например положения «Заблокировано», в другую позицию, например в положение «Разблокировано». Задвижка движется для этого предпочтительно в той плоскости, в которой лежит также направление движения элемента, который необходимо передвинуть, в данном случае, например, засова. При этом предпочтительные виды движения задвижки - это линейные перемещения и поворотные движения, причем поворотная ось задвижки проходит предпочтительно ортогонально к плоскости движения задвижки. Кроме того, в соответствии с изобретением в качестве преимущества задвижка имеет сглаженный торец, который в выдвинутой позиции задвижки, т.е. в позиции, в которой углубление перекрыто задвижкой или какой-то конструктивный элемент был отодвинут задвижкой в его задвинутую позицию, с поверхностью элемента, по которой перемещается задвижка, как например с дверной рамой или поверхностью пластины личинки замка, смыкается почти заподлицо. В идеале задвижка практически полностью перекрывает снаружи в выведенной позиции соответствующую полость приема, например, в данном случае полость для приема засова. С одной стороны, так может быть обеспечена эффективная защита от манипуляций и, с другой стороны, предотвращено попадание загрязнений. Так, для отодвигания засова при закрытых двери или окне в этом предпочтительном конструктивном выполнении предусмотрены средства, и в частности задвижки, которые расположены таким образом, что они могут передвинуть засов из выдвинутого в полость для приема засова положения «Заблокировано» в отодвинутое назад и выдвинутое из полости для приема положение «Разблокировано».

В качестве преимущества со стороны рамы имеется задвижка замковой защелки, которая при закрытых двери или окне управляет позицией замковой защелки замка. Таким образом, задвижку замковой защелки можно сравнить с задвижкой засова постольку, поскольку задвижка замковой защелки может передвинуть замковую защелку из полости для приема замковой защелки в направлении замка. В качестве преимущества задвижка замковой защелки установлена для этого со стороны рамы и сконструирована так, чтобы отодвигать, например, расположенную со стороны дверного полотна замковую защелку дверного замка. Таким образом, задвижка замковой защелки позволяет комбинированной функции открытия и блокировки соответствующей изобретению блокировочной системы не только разблокировать дверь, но и настолько выдавить замковую защелку из полости приема, что дверь или окно посредством простого надавливания и, таким образом, без использования ручки или ключа могут быть свободно открыты. Поэтому такая блокировочная система особенно удобна для использования.

Удерживающий узел может состоять, например, из обрамляемой пластиной личинки замка выемки с упором замковой защелки в направлении открытия двери. Но предпочтительно удерживающий узел - это механическое устройство для автоматического открытия двери и, в частности, линейное устройство для автоматического открытия двери или окна. Устройства для автоматического открытия двери особенно широко распространены и отличаются высокой функциональной надежностью. Объединение устройства для автоматического открытия двери/окна с соответствующей изобретению блокировочной системой соединяет в себе, таким образом, преимущества комбинированной функции открытия и блокировки с преимуществами устройства для автоматического открытия двери/окна, как например управляемым на расстоянии переключением блокировочной системы в режим «Открыто» или «Можно отодвинуть». В принципе, в данном случае особенно в отношении дверей подходят все типы устройств для автоматического открытия дверей. Но из-за особой надежности предпочтение обычно отдается устройствам для автоматического открытия двери с поворотной защелкой или с откидной защелкой.

Особенно предпочтительным является соответствующее изобретению конструктивное выполнение блокировочной системы, чьи комбинированная функция открытия и блокировки и в особенности деблокатор включают в себя устройство для автоматического управления процессом. Устройство для автоматического управления процессом служит в основном для согласованного управления ходом позиционирования имеющейся или имеющихся в блокировочной системе задвижек, например задвижки засова и задвижки замковой защелки. Это устройство для автоматического управления процессом регулирует, таким образом, ход позиционирования отдельных существенных элементов, например задвижки засова, если она имеется, задвижки замковой защелки и других задвижек, например задвижки вспомогательной защелки. Так устройство для автоматического управления процессом делает возможным изменение положений имеющихся задвижек, соотнесенное друг с другом.

Предпочтительно соответствующее изобретению устройство для автоматического управления процессом приводится в действие моторным приводом и для этого имеет, например, электромотор, причем в особенно предпочтительном конструктивном выполнении привод устройства для автоматического управления процессом осуществляется от электродвигателя постоянного тока. Для этого, в частности на стороне деблокатора, предусмотрены соответствующие соединения, обеспечивающие, в частности, снабжение устройства для автоматического управления процессом электроэнергией. Сверх того, в блокировочной системе целесообразно имеются другие соединения, которые могут быть использованы, например, для связи с устройством деблокировки. Под устройством деблокировки следует при этом понимать устройство, посредством которого может быть вызван автоматический процесс разблокировки двери. Обычно речь здесь идет, к примеру, о клавишном переключателе, размещенном, как правило, в отдалении от двери и связанном с блокировочной системой при помощи электропроводов.

Предпочтительно или как альтернатива функция открытия и блокировки и, в частности, деблокатор включают в себя электромагнитно приводимое в действие устройство для автоматического управления процессом, имеющее катушку и якорь. Устройства для автоматического управления процессом, приводимые в действие приводом от электродвигателя, и специальные устройства для автоматического управления процессом, приводимые в действие электромагнитно, можно легко и с точки зрения технической установки особенно просто комбинировать с соответствующими устройствами для деблокировки.

Для управления одной или несколькими задвижками, например задвижкой засова, блокировочная система имеет передаточный механизм. При этом передаточный механизм согласно изобретению - это, в частности, соединения деталей, служащие для направления деталей по какой-то траектории, т.е. направляющий механизм. При этом особенно выгодным оказалось применение клинового передаточного механизма, в частности, для управления, по меньшей мере, одной задвижкой. Клиновой передаточный механизм обозначает здесь передаточный механизм, у которого ведущая деталь сходится с ведомой деталью в форме клина. Клиновые передаточные механизмы отличаются особенно спокойной и равномерной передачей движения.

Предпочтительно у устройства для автоматического управления процессом имеется, по меньшей мере, одна направляющая пластина. При этом направляющая пластина предпочтительно так расположена со стороны дверной или оконной рамы, чтобы при закрытых двери или окне она одной стороной проходила ортогонально к дверному полотну или к поверхности окна и вдоль рамы двери или окна, и в частности также сбоку вдоль деблокатора. Такое компактное расположение особенно благоприятно. При этом существует возможность разместить, по меньшей мере, одну направляющую пластину неподвижно по отношению к раме или, с другой стороны, в предпочтительном конструктивном выполнении подвижно интегрировать в устройство для автоматического управления процессом. При этом понятие «Рама» включает в себя далее как дверную раму, так и оконную. Предпочтительно эта, по меньшей мере, одна направляющая пластина приводится в действие расположенным со стороны рамы приводом непосредственно, и особенно предпочтительно - опосредованно, с помощью передаточного механизма поступательного движения. При этом устройство для автоматического управления процессом управляет посредством результирующего собственного движения, в частности, отодвиганием засова из его положения «Заблокировано» в положение «Разблокировано». Для этого особенно желательно, чтобы, по меньшей мере, одна направляющая пластина двигалась ортогонально к направлению поступательного движения засова и/или параллельно к плоскости выдвижного фиксатора (задвижки). Чтобы направлять опосредованно или непосредственно вызванным с помощью передаточного механизма движением, по меньшей мере, одной направляющей пластины, у соответствующей изобретению блокировочной системы предпочтительно должны быть направляющие, вдоль которых движется эта минимум одна направляющая пластина. Такими направляющими могут быть, к примеру, рельсы, направляющие в отверстиях и т.д.

В предпочтительном конструктивном выполнении, по меньшей мере, одна направляющая пластина устройства для автоматического управления процессом сама должна иметь минимум один элемент передаточного механизма, который делает возможной механическую передачу движения направляющей пластины на задвижку или задвижки, например на задвижку засова. Таким элементом передаточного механизма предпочтительно является наклонная направляющая. Наклонные направляющие согласно изобретению - это все элементы передаточного механизма, которые за счет поверхности управления с наклоном по отношению к перемещаемой детали передают движение на находящийся с ней в контакте другой элемент. Предпочтительно наклонные направляющие представлены в форме продольных отверстий. При этом управляющие элементы обычно выдвигаются в эти продольные отверстия или через них. Эти расположенные на перемещаемой детали, например на задвижке засова и/или на одной или нескольких других задв
