Окалиностойкий сплав на титан-ниобиевой основе

Окалиностойкий сплав на титан-ниобиевой основе

Иллюстрации

Показать все

Реферат

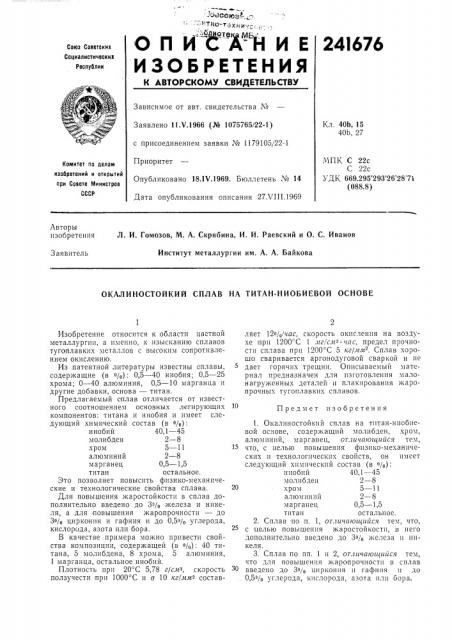

, т, -г= зсова -, -,. "- Telo-твхни-с;.;

СПИ НИЕ

ИЗОБРЕТЕНИЯ

24I676

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Кл. 40Ь, 15

40b, 27

Заявлено 11 V.1966 (№ 1075765/22-1) с присоединением заявки № 1179105/22-1

Приоритет

Опубликовано 18.IV.1969. Бюллетень № 14

Дата опубликования описания 27ХП1.1969

МПК С 22с

С 22с

УДК 669.295 293 26 28 7 j (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Л. И. Гомозов, М. А. Скрябина, И, И. Раевский и О. С. Иванов

Институт металлургии им. А. А. Байкова

Заявитель

ОКАЛИНОСТОЙКИЙ СПЛАВ НА ТИТАН-НИОБИЕВОЙ ОСНОВЕ

Предмет изобретения

Изобретение относится к области цветной металлургии, а именно, к изысканию сплавов тугоплавких металлов с высоким сопротивлением окислению.

Из .патентной литературы известны сплавы, содержащие (в %): 0,5 — 40 ниобия; 0,5 — 25 хрома; 0 — 40 алюминия, 0,5 — 10 марганца и другие добавки, основа — титан.

Предлагаемый сплав отличается от известного соотношением основных легирующих компонентов: титана и ниобия и имеет следующий химический состав (в %): ниобий 40,1 — 45 молибден 2 — 8 хром 5 — 11 алюминий 2 — 8 марганец 0,5 — 1,5 титан остальное.

Это позволяет повысить физико-механические и технологические свойства сплава, Для повышения жаростойкости в сплав дополнительно введено до 3% железа и никеля, а для повышения жаропрочности — до

3% циркония и гафния и до 0,5% углерода, кислорода, азота или бора.

В качестве примера можно привести свойства композиции, содержащей (в %): 40 титана, 5 молибдена, 8 хрома, 5 алюминия, 1 марганца, остальное ниобии.

Плотность при 20 С 5,78 г/слз, скорость ползучести при 1000 С и о 10 кг/лм- составляет 12О/о!час, скорость окггсленггя на воздухе .при 1200 C 1 лг/сл- час, предел прочности сплава при 1200 С 5 кг/агля. Сплав хорошо сваривается аргонодуговой сваркой и не дает горячих трещин. Описываемый материал предназначен для изготовления малонагруженных деталей и плакирования жаропрочных тугоплавких сплавов.

1. Окалиностойкий сплав на титан-ниобиевой основе, содержащий молибден, хром, алюминий, марганец, отличающиися тем, что, с целью повышения физико-механических и технологических свойств, он имеет следующий химический состав (в %): ниобий 40,1 — 45 молибден 2 — 8 хром 5 — 11 алюминий 2 — 8 марганец 0,5 в 1,5 титан остальное.

2. Сплав по п. 1, отличающийся тем, что, с целью повышения жаростойкости, в него дополнительно введено до 3% железа и никеля.

3. Сплав по пп. 1 и 2, отличагощийся тем, что для повышения жаропрочности в сплав з0 введено до 3 /О циркония и гафния и до

05% углерода, кислорода, азота или бора.
