Магнитномягкий чугун
Иллюстрации
Реферат

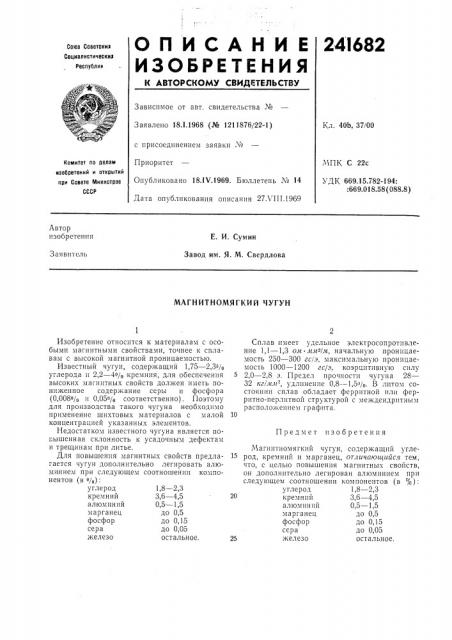

ОПИСАНИЕ
ИЗОБРЕ ТЕ Н ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
24I682
Союз Созетсииз
Социалистичес низ
Республин
Зависимое от авт. свидетельства №
Кл. 40Ь, 37/00
Заявлено 18.1.1968 (№ 1211876/22-1) с присоединением заявки ¹
Приоритет
Опубликовано 18.IV,1969. Бюллетень № 14
Дата опубликования описания 27Л П1.1969
ЧПК С 22с
УДК 669.15.782-194:
:669.018.58(088.8) Комитет по лелем изобретений и отирытий прн Совете Министров
СССР
Автор изобретения
E. И, Сумин
Завод им. Я. М. Свердлова
Заявитель
МАГНИТНОМЯГКИЙ ЧУГУН
Сплав имеет удельное электросопротивление 1,1 — 1,3 ом лтм- /ë, начальную проницаемость 250 — 300 гс/э, максимальную проницаемость 1000 †12 гс/э, коэрцитивную силу
2,0 — 2,8 э. Предел прочности чугуна 28—
32 кг/мм"-, удлинение 0,8 — 1,5%, В литом состоянии сплав обладает ферритной или ферритно-перлитной структурой с междендритным расположением графита.
Магнитномягкий чугун, содержащий углерод, кремний и марганец, отличпющийсч тем, что, с целью повышения магнитных свойств, он дополнительно легирован алюминием при следующем соотношении компонентов (в %): углерод 1,8 — 2,3 кремний 3,6 — 4,5 алюминий 0,5 в 1,5 марганец до 05 фосфор до 0,15 сера до 0,05 железо остальное, 1,8 — 2,3
3,6 — 4,5
0,5 в 1,5 до 0,5 до 0,15 до 0,05 остальное
25
Изобретение относится к материалам с особыми магнитными свойствами, точнее к сплавам с высокой магнитной проницаемостью.
Известный чугун, содержащий 1,75 — 2,3% углерода и 2,2 — 4% кремния, для обеспечения высоких магнитных свойств должен иметь пониженное содержание серы и фосфора (0,008% и 0,05% соответственно) . Поэтому для производства такого чугуна необходимо применение шихтовых материалов с малой концентрацией указанных элементов.
Недостатком известного чугуна является повышенная склонность к усадочным дефектам и трещинам при литье.
Для повышения магнитных свойств предлагается чугун дополнительно легировать алюминием при следующем соотношении компонентов (в %): углерод кремний алюминий марганец фосфор сера железо
Предмет изобретения
