Реферат

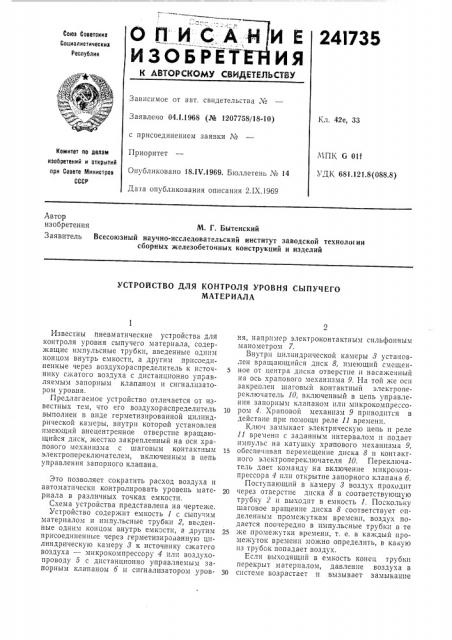

ОПИСАНИЕ

ИЗОБРЕТ ИЯ

24!735

Союз Соеетсим

Социалистическим

Республик

Зависимое от авт. свидетельства чь

Кл. 42е, 33

Заявлено 04Л.1968 (Х 1207758/18-10) с присоединением заявки М

Приоритет

Опубликовано 18.1V.1969. Бюллетень чоо 14

Дата опубликования описания 2.IX.1969

МПК G 01f

УДК 681.121.8(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения М. Г. Бытенский

Заявитель Всесоюзный научно-исследовательский институт заводской технолот ии сборных железобетонных конструкций и изделий

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ УРОВНЯ СЫПУЧЕГО

МАТЕРИАЛА

Известны пневматические устройства для контроля уровня сыпучего материала, содержащие импульсные трубки, введенные одним концом внутрь емкости, а другим присоединенные через .воздухораспределитель к источнику с катого воздуха с дистанционно управляемым запорным клапаном и сигнализатором у ровня.

Предлагаемое устройство отличается от известных тем, что его воздухораспределитель выполнен в виде герметизированной цилиндрической камеры, внутри которой установлен имеющий внецентренное отверстие вращающийся диск, жестко закрепленный на оси храпового механизма с шаговым контактным электропереключателем, включенным в цепь управления запорного клапана.

Это позволяет сократить расход воздуха и автоматически контролировать уровень материала в различных точках емкости.

Схема устройства представлена на чертеже.

Устройство содержит емкость 1 с сыпучим материалом и импульсные трубки 2, введенные одним концом внутрь емкости, а другим присоединенные через герметизированную цилиндрическую камеру 8 к источнику сжатого воздуха — микрокомпрессору 4 или воздухопроводу 5 с дистанционно управляемым запорным клапаном б и сигнализатором уровня, например электроконтактным сильфонным манометром 7.

Внутри цилиндрической камеры 8 установлен вращающийся диск 8, имеющий смещен5 ное от центра диска отверстие и насаженный на ось храпового механизма 9. На той же оси закреплен шаговый контактный электропереключатель 10, включенный в цепь управления запорным клапаном илп мпкрокомпрессо10 ром 4. Храповой механизм 9 приводится в действие прп помощи реле 11 времени.

Ключ замыкает электрическую цепь и реле

11 времени с заданным интервалом и подает импульс на катушку храпового механизма 9, 15 обеспечивая перемещение диска 8 и контактного электропереключателя 10. Переключатель дает команду на включение микрокомпрессора 4 или открытие запорного клапана б.

Поступающий в камеру 8 воздух проходит

20 через отверстие диска 8 в соответствующего трубку 2 и выходит в емкость 1. Поскольку шаговое вращение диска 8 соответствует опделенным прозте>куткам времени, воздух подается поочередно в импульсные трубки в те

25 же промежутки времени, т. е. в каждый npo" межуток времени можно определить, в какую из трубок попадает воздух.

Если выходящий в емкость конец трубки перекрыт материалом, давление воздуха в

30 системе возрастает и вызывает замыкание

241735

Составитель Ш. С. Богомольная

Редактор И. С. Грузова Техрсд Л, Я, Левина 1(оррекзор A. Б. Родиоиова

Заказ 2081!17 Тираж 480 Подни свое

ЦНИИПИ 1(омитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 контактов сильфонного манометра 7 и подачу соответствующего сигнала об уровне заполнения емкости сыпучим материалом.

Предмет изобретения

УстРОЙстВО для контроля урОВня сыпучсго материала, содержащее импульсные трубки, введенные одним концом внутрь емкости, а другим присоединенные через воздухораспределитель к источнику сжатого воздуха с дистанционно управляемым запорным клапаном и сигнализатором уровня, например электроконтактным манометром, отличающееся тем, что, с целью сокращения расхода воздуха и обеспечения возможности автоматического контроля уровня материала в различных точках емкости, воздухораспределитель выполнен в виде герметнзированной цилиндрической камеры, внутри которой установлен имеющий внецентрснное отверстие вращающийся диск, жестко закрепленный на осн храпового меха10:низма с шаговым контактным электропереключателем, включенным в цепь управления запорного клапана.
