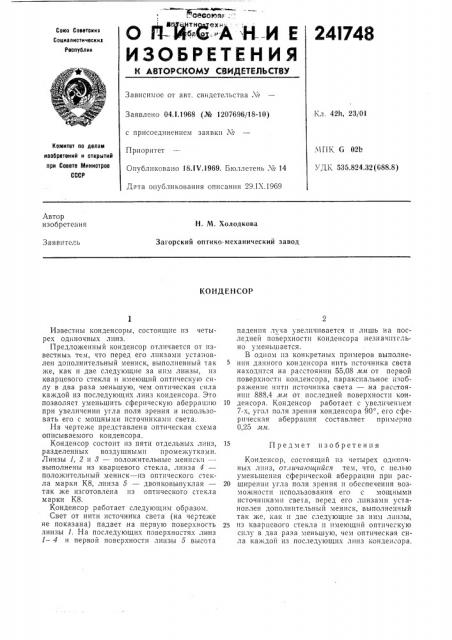

%еоовзг:О Й-ИС-АЙ.И Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
24I748
Союз Соввтскиз
Социалистическиз
Респуслик
Зависимое от авт. свидетельства Л
Кл. 42h, 23/01
Заявлено 04,1.1968 (№ 1207696/18-10) с присоединением заявки М
Комитет по делам
i lili т.з 02b
УДК 535.824.32 (088.8) Приоритет
Опубликовано IS.IV.1969. Бюллетень ¹ 14
Дата опубликования описания 29.1Х.1969 изобретений и открытий при Совете Министров
СССР
Автор изобретения
Н. М. Холодкова
Загорский оптико-механический завод
Заявитель
КОНДЕНСОР
Известны конденсоры, состоящие из четырех одиночных линз.
Предложенный конденсор отличается от известных тем, что перед его линзами установлен дополнительный мениск, выполненный так же, как и две следующие за ним линзы, из кварцевого стекла и имеющий оптическую силу в два раза меньшую, чем оптическая сила каждой из последующих линз конденсора. Это позволяет уменьшить сферическую аберрацию при увеличении угла поля зрения и использовать его с мощными источниками света.
На чертеже представлена оптическая схема описываемого конденсора.
Конденсор состоит из пяти отдельных линз, разделенных воздушными промежу тками.
Линзы /, 2 и 8 — положительные мениски— выполнены из кварцевого стекла, линза 4— положительный мениск — из оптического стекла марки К8, линза 5 — двояковыпуклая— так же изготовлена из оптического стекла марки К8.
Конденсор работает следующим образом.
Свет от нити источника света (на чертенке не показана) падает на первую поверхность линзы 1. На последующих поверхностях ли|из
1 — 4 и первой поверхности линзы 5 высота падения луча увеличивается и лишь на последней поверхности конденсора незначительно уменьшается.
В одном из конкретных примеров выполнения дачного конденсора нить источника света находится на расстоянии 55,08 мм от первой поверхности конденсора, пара«спальное изображение нити источника света — на расстоянии 888,4 мм от последней поверхности «он10 денсора. Конденсор работает с увеличением
7-х, угол поля зрения конденсора 90, его сферическая аберрация составляет примерно
0,25 мм.
Предмет изобретения
Конденсор, состоящий из четырех одиночных линз, orëè÷à oùèéñÿ тем, что, с целью уменьшения сферической аберрации при рас20 ширении угла поля зрения и обеспечения возможности использования его с мощными источниками света, перед его линзами установлен дополнительный мениск, выполненный так же, как и две следующие за ним линзы, 25 из кварцевого стекла и имеющий оптическую силу в два раза меньшую, чем оптическая сила каждой из .последующих линз конденсора.
