Способы и устройство для эффективного обеспечения информации о планировании

Способы и устройство для эффективного обеспечения информации о планировании

Иллюстрации

Показать все

Реферат

Притязание на приоритет по 35 U.S.C. §119

[0001] Настоящая заявка притязает на приоритет предварительной заявки на патент США № 60/691460 озаглавленной "Methods and apparatus for efficient providing of scheduling information", которая была подана 16 июня 2005. Вышеупомянутая заявка включена в настоящее описание во всей полноте в качестве ссылки.

I. Область техники, к которой относится изобретение

[0002] Нижеследующее описание в общем случае относится к беспроводной связи, а более конкретно к эффективному предоставлению информации о планировании в централизованный планировщик в системе беспроводной связи.

II. Уровень техники

[0003] Системы беспроводной связи широко применяются для обеспечения различных типов связи; например, через такие системы беспроводной связи могут передаваться голос и/или данные. Обычная система беспроводной связи, или сеть, может обеспечивать доступ множеству пользователей к одному или нескольким совместным ресурсам. Например, система может использовать множество способов множественного доступа, таких как мультиплексирование с частотным разделением (FDM), мультиплексирование с временным разделением (TDM), мультиплексирование с кодовым разделением (CDM), мультиплексирование с ортогональным разделением частот (OFDM) и др.

[0004] Обычные системы беспроводной связи используют одну или несколько базовых станций, которые обеспечивают зону покрытия. Обычная базовая станция может передавать множество потоков данных для широковещательных, многоадресных и/или одноадресных служб, причем поток данных может представлять собой поток данных, которые могут представлять независимый интерес для приема пользовательским устройством. Пользовательское устройство в пределах зоны покрытия такой базовой станции может использоваться для получения одного, более одного или всех потоков данных, переносимых сложным потоком. Аналогично, пользовательское устройство может передавать данные в базовую станцию или другое пользовательское устройство.

[0005] Базовые станции могут планировать передачу данных по обратным линиям связи, которые передаются из пользовательских устройств в базовые станции. Например, используя мультиплексирование с ортогональным разделением частот (OFDM), базовая станция может выполнять решения о планировании (например, выделить ресурсы, такие как время, частоту, мощность и т.д. в одно или несколько пользовательских устройств), относящиеся к передаче данных по обратной линии связи, и таким образом, базовая станция может облегчить поддержание ортогональности. Однако, обычные способы предоставления информации о планировании из пользовательского устройства(устройств) в базовую станцию(станции) могут быть неэффективными, затратными по времени и трудными. Кроме того, часто информация о планировании не может быть предоставлена централизованным планировщиком (например, базовой станцией). В качестве примера, старые голосовые системы сотовой связи, как правило, используют планирование с коммутацией каналов, где каждому пользователю может быть назначен заранее определенный коммутируемый канал во время запроса; в этом случае, сбор информации о планировании может происходить с очень малой скоростью, и информацию можно посылать в виде пакетов данных высокого уровня. Более того, только данные (DO) обычно используют пакеты данных высокого уровня протокола уровня сигнализации. Кроме того, DO версии A часто обеспечивает доступ к терминалам для принятия решения о планировании распределенным способом; однако такое распределенное планирование может заблокировать способность поддерживать ортогональность, ассоциированную с передачей данных по обратной линии связи.

РАСКРЫТИЕ ИЗОБРЕТЕНИЯ

[0006] Нижеследующее представляет упрощенное краткое описание одного или нескольких вариантов осуществления для обеспечения общего понимания таких вариантов осуществления. Это краткое описание не является расширенным обзором всех рассмотренных вариантов осуществления и не предназначено ни для идентификации важных или критических элементов всех вариантов осуществления, ни для установления объема какого-либо или всех вариантов осуществления. Единственная его цель состоит в представлении некоторых понятий одного или нескольких вариантов осуществления в упрощенной форме как прелюдии к более подробному описанию, которое приведено ниже.

[0007] В соответствии с одним или несколькими вариантами осуществления и соответствующим его раскрытием различные аспекты описаны в связи с облегчением эффективного предоставления информации о планировании из доступного терминала в базовую станцию для обеспечения возможности выполнения решений о планировании. Терминалы доступа могут передавать информацию о планировании в разделенных запросах. Например, грубая информация о планировании может быть передана при помощи выделенного внеполосного канала, а точная информация о планировании может быть передана по внутриполостному каналу.

[0008] Согласно родственным аспектам в настоящем описании раскрыт способ, который эффективно облегчает предоставление центральному планировщику информации о планировании. Способ может содержать передачу грубой информации о планировании в базовую станцию через внеполосный канал. Дополнительно способ может включать в себя передачу точной информации о планировании в базовую станцию через внутриполосный канал.

[0009] Другой аспект имеет отношение к устройству беспроводной связи, которое может включать в себя память, хранящую данные, имеющие отношение к планированию информации. Дополнительно процессор может передавать грубую информацию о планировании в базовую станцию через внеполосный канал и может передавать точную информацию о планировании в базовую станцию через внутриполосный канал.

[0010] Другой аспект имеет отношение к устройству беспроводной связи для эффективной передачи информации о планировании централизованному планировщику с целью облегчения распределения внутриполосных ресурсов. Устройство беспроводной связи может включать в себя средство для передачи грубой информации о планировании через внеполосный канал; средство для получения назначения для обратной линии связи, ассоциированной с грубой информацией о планировании; и средство для передачи подробной информации о планировании через внутриполосный канал на основе назначения.

[0011] Другой аспект имеет отношение к машиночитаемой среде, хранящей исполняемые компьютером инструкции для передачи грубой информации о планировании в базовую станцию через внеполосный канал и передачи точной информации о планировании в базовую станцию через внутриполосный канала.

[0012] Согласно другому аспекту в настоящем описании раскрыт процессор, причем процессор может исполнять инструкции для передачи грубой информации о планировании по выделенному внеполосному каналу. Дополнительно процессор может исполнять инструкции для передачи точной информации о планировании по выделенному внутриполосному каналу.

[0013] Согласно другому аспекту в настоящем описании раскрыт способ, который облегчает эффективное получение информации о планировании. Способ может содержать прием внеполосной передачи, включающей грубую информацию о планировании. Дополнительно способ может включать в себя передачу назначения ресурсов на основе грубой информации о планировании. Кроме того, способ может содержать прием внутриполосной передачи, предоставляемой на основе назначения ресурсов, причем внутриполосная передача содержит точную информацию о планировании.

[0014] Другой аспект имеет отношение к устройству беспроводной связи, которое может включать в себя память, которая извлекает данные, связанные с распределением ресурсов, ассоциированных с обратной линией связи. Дополнительно процессор может иметь возможность получения необработанных данных о планировании, назначения ресурсов на основе необработанных данных о планировании, получения точных данных о планировании и/или динамически регулировать выделение ресурсов на основе точных данных о планировании.

[0015] Другой аспект имеет отношение к устройству беспроводной связи для эффективного получения информации о планировании для получения возможности распределения внутриполосных ресурсов. Устройство беспроводной связи может включать в себя средство для получения грубой информации о планировании через внеполосный канал, средство для отправки назначения ресурсов на основе грубой информации о планировании и средство для получения информации о точном планировании через внутриполосный канал, выполненное с использованием назначения ресурсов.

[0016] Другой аспект имеет отношение к машиночитаемой среде, хранящей исполняемые компьютером инструкции для приема внеполосной передачи, включающей грубую информацию о планировании; передачи назначения ресурсов на основе грубой информации о планировании; и приема внутриполосной передачи, предоставляемой на основе назначения ресурсов, включающего точную информацию о планировании.

[0017] Согласно другому аспекту в настоящем описании раскрыт процессор, причем процессор может исполнять инструкции для приема грубой информации о планировании через внеполосный канал, передачи назначения ресурсов на основе грубой информации о планировании и приема точной информации о планировании через внутриполосный канал, причем точная информация о планировании предоставляется на основе назначения ресурсов.

[0018] Для выполнения вышеуказанного и связанного с ним один или несколько вариантов осуществления содержат признаки, полностью раскрытые ниже в настоящем описании и, в частности, указанные в формуле изобретения. Нижеследующее описание и прилагаемые чертежи подробно раскрыты в иллюстративных аспектах одного или нескольких вариантов осуществления. Однако эти аспекты указывают лишь несколько из различных способов, которыми могут быть реализованы принципы различных вариантов осуществления, и описанные варианты осуществления предназначены для включения всех таких аспектов и их эквивалентов.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0019] Фиг.1 представляет собой иллюстрацию системы беспроводной связи согласно различным аспектам, приведенным в настоящем описании.

[0020] Фиг.2 представляет собой иллюстрации системы, которая эффективно предоставляет информацию в базовую станцию для облегчения планирования, ассоциированного с обратной линией связи.

[0021] Фиг.3 представляет собой иллюстрацию системы, которая разделяет передачу запросов, используемых для назначения ресурсов, ассоциированных с обратной линией связи.

[0022] Фиг.4 представляет собой иллюстрацию примерного пакета данных, который может быть передан терминалом доступа в базовую станцию по внутриполосному каналу.

[0023] Фиг.5 представляет собой иллюстрацию методологии, которая облегчает эффективное предоставление информации о планировании из терминала доступа в базовую станцию.

[0024] Фиг.6 представляет собой иллюстрацию методологии, которая облегчает эффективное получение информации о планировании в центральном планировщике.

[0025] Фиг.7 представляет собой иллюстрацию методологии, которая облегчает предоставление грубой информации о планировании в центральный планировщик.

[0026] Фиг.8 представляет собой иллюстрацию терминала доступа, который облегчает эффективную передачу информации о планировании обратной линии связи.

[0027] Фиг.9 представляет собой иллюстрацию системы, которая облегчает эффективное получение информации о планировании, используемой для грубого (предварительного) назначения и/или регулировки распределения ресурсов, ассоциированных с обратной линией связи.

[0028] Фиг.10 представляет собой иллюстрацию беспроводной сетевой среды, которая может использоваться совместно с различными системами и способами, раскрытыми в настоящем описании.

[0029] Фиг.11 представляет собой иллюстрацию системы, которая эффективно передает информацию о планировании в централизованный планировщик для облегчения распределения внутриполосных ресурсов.

[0030] Фиг.12 представляет собой иллюстрацию системы, которая облегчает эффективное получение информации о планировании для получения возможности распределения внутриполосных ресурсов.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

[0031] Ниже в настоящем описании раскрыты различные варианты осуществления со ссылкой на чертежи, в которых одинаковые ссылочные позиции используются для обозначения одинаковых элементов. В нижеприведенном описании, с целью объяснения, многочисленные конкретные детали приведены для обеспечения полного понимания одного или нескольких вариантов осуществления. Однако очевидно, что такой вариант(варианты) осуществления может быть осуществлен без этих конкретных деталей. В других случаях известные структуры и устройства показаны в виде блок-схем с целью упрощения описания одного или нескольких вариантов осуществления.

[0032] Как используется в этой заявке, термины "компонент", "модуль", "система" и т.п. предназначены для обозначения относящегося к компьютеру средства, или аппаратного средства, програмно-аппаратного средства, комбинации аппаратных средств и программного обеспечения, программного обеспечения или программного обеспечения в процессе исполнения. Например, компонент может представлять собой, без ограничения, процесс, исполняемый в процессоре, процессор, объект, исполняемый модуль, поток исполнения, программу и/или компьютер. В качестве иллюстрации компонентом могут быть как приложение, исполняемое в вычислительном устройстве, так и вычислительное устройство. Один или несколько компонентов могут находиться внутри процесса и/или потока исполнения, а компонент может находиться в одном компьютере и/или может быть распределен между двумя или несколькими компьютерами. Кроме того, эти компоненты могут исполняться из различных читаемых компьютером сред, содержащих различные структуры данных, хранящиеся в них. Компоненты могут обмениваться данными посредством локальных и/или удаленных процессов, например, в соответствии с сигналом, содержащим один или несколько пакетов данных (например, данные из одного компонента, взаимодействующего с другим компонентом в локальной системе, распределенной системе, и/или через сеть, такую как Интернет).

[0033] Кроме того, в настоящем описании раскрыты различные варианты осуществления совместно с пользовательским терминалом. Пользовательский терминал может означать устройство, обеспечивающее голосовое соединение и/или соединение с пользователем посредством обмена данными. Пользовательский терминал может быть соединен с вычислительным устройством, таким как ноутбук или настольный компьютер, или он может быть автономным устройством, таким как персональный цифровой помощник (PDA). Пользовательский терминал также может быть назван системой, абонентским пунктом, абонентской станцией, мобильной станцией, мобильной удаленной станцией, пунктом доступа, удаленным терминалом, терминалом доступа, пользовательским терминалом, пользовательским агентом, пользовательским устройством или пользовательским оборудованием. Пользовательский терминал может представлять собой абонентскую станцию, беспроводное устройство, мобильный телефон, телефон PCS (персональной системы связи), радиотелефон, телефон с протоколом инициирования сеанса (SIP), станцию местной радиосвязи (WLL), персональный цифровой помощник (PDA), переносное устройство с возможностью осуществления беспроводной связи или другое устройство обработки, соединенное с беспроводным модемом.

[0034] Базовая станция (например, пункт доступа) может называться устройством в сети доступа, которое производит обмен данными по радиоинтерфейсу через один или несколько секторов с пользовательскими терминалами. Базовая станция может действовать как маршрутизатор между пользовательским терминалом и остальной частью сети доступа, которая может включать в себя IP сеть путем преобразования полученных кадров радиоинтерфейса в IP пакетах. Базовая станция также координирует управление характеристиками радиоинтерфейса.

[0035] Кроме того, различные аспекты или особенности, раскрытые в настоящем описании, могут быть реализованы в виде способа, устройства или производственного изделия путем использования способов стандартного программирования и/или технических способов. Термин "производственное изделие", как используется в настоящем описании, предназначен для охвата компьютерной программы, доступной из любого читаемого компьютером устройства, носителя или среды. Например, читаемые компьютером среды могут включать в себя, без ограничений, магнитные устройства хранения (например, жесткий диск, гибкий диск, магнитные ленты и т.д.), оптические диски (например, компакт-диск (CD), цифровой универсальный диск (DVD) и т.д.), смарт-карты и устройства флэш-памяти (например, EEPROM, плату, флэш-карту и т.д.). Дополнительно различные носители данных, раскрытые в настоящем описании, могут представлять одно или несколько устройств и/или другие машиночитаемые среды для хранения информации. Термин "машиночитаемая среда" может включать в себя, без ограничений, беспроводные каналы и различные другие среды, способные хранить, содержать и/или переносить инструкцию(инструкции) и/или данные.

[0036] Обращаясь к Фиг.1, система 100 беспроводной связи показана согласно различным вариантам осуществления, представленными в настоящем описании. Система 100 может содержать одну или несколько базовых станций 102 в одном или нескольких секторах, которые принимают, передают, повторяют и т.д. сигналы беспроводной связи друг другу и/или в один или несколько терминалов 104 доступа (AT). Каждая базовая станция 102 может содержать цепь передатчиков и цепь приемников, каждый из которых может, в свою очередь, содержать множество компонентов, ассоциированных с передачей и приемом сигнала (например, процессоры, модуляторы, мультиплексоры, демодуляторы, демультиплексоры, антенны и т.д.), как это очевидно специалисту в данной области техники. Базовые станции 102 могут представлять собой фиксированные и/или мобильные станции, а также могут называться пунктами доступа, базовыми системами приемопередатчика и т.п. Терминалы 104 доступа могут представлять собой, например, сотовые телефоны, смартфоны, ноутбуки, переносные устройства связи, карманные вычислительные устройства, спутниковые радио, глобальные системы позиционирования, PDA и/или любое другое подходящее устройство для обмена данными по системе 100 беспроводной связи. Терминалы 104 доступа могут быть фиксированными или мобильными, а также могут называться мобильными станциями, пользовательским оборудованием (UE), пользовательскими терминалами, беспроводными устройствами и т.д.

[0037] Каждый терминал 104 доступа может производить обмен данными с одой или множеством базовых станций 102 по прямой связи и/или обратной связи в любой данный момент времени. Прямая связь (FL) называется линией связи из базовых станций 102 в терминалы 104 доступа, а обратная связь (RL) называется линией связи из терминалов 104 доступа в базовые станции 102. Базовые станции 102 дополнительно могут производить обмен данными с рабочим и управляющим центром 106 через сеть 108 передачи данных (например, Интернет). Рабочий и управляющий центр 106 может исполнять функции такие как, например, аутентификацию и авторизацию терминалов 104 доступа, бухгалтерский учет, составление счетов и т.д.

[0038] Система 100 имеет возможность эффективного предоставления информации о планировании из терминалов 104 доступа в базовые станции 102. Такая информация может использоваться базовыми станциями 102 для планирования обратных линий связи. Посредством использования централизованного планировщика(планировщиков), ассоциированного с базовыми станциями 102, между осуществляемыми в системе 100 передачами может быть сохранена ортогональность.

[0039] Система 100 выполняет эффективную передачу информации о планировании путем использования разделения запросов из терминалов 104 доступа в базовые станции 102. Например, грубая информация о планировании может быть передана посредством внеполосной передачи сигналов, а более подробная информация о планировании может быть предоставлена посредством внутриполосной передачи сигналов. Грубая информация может передаваться в базовую станцию 102, например, по выделенному каналу. В качестве иллюстрации, грубая информация может включать в себя данные, относящиеся к уровням буфера терминалов 104 доступа, качеству обслуживания (QoS), ассоциированному с терминалами 104 доступа и т.п. Согласно дополнительному примеру подробная информация о планировании может быть включена в виде заголовка(заголовков), ассоциированного с передаваемым пакетом(пакетами) данных, после того, как терминал 104 доступа получит назначение из базовой станции 102 в ответ на запрос о грубом планировании по внеполосному каналу. Терминал 104 доступа может передавать пакет(пакеты) по обратной линии связи в соответствии с этим назначением, а пакет(пакеты) может включать в себя дополнительную информацию о планировании, которая может использоваться базовой станцией 102. Согласно примеру грубая информация может указывать диапазон, включая количество битов, которые должен передавать терминал 104 доступа, например, более 1000 битов, более 0 битов, но менее 1000 битов или 0 битов, а подробная информация о планировании может описывать количество битов, которое будет передано, с точностью до 1 бита. Дополнительно или в качестве альтернативы грубая информация может быть такой, чтобы приоритет 1 потока QoS имел, по меньшей мере, 1000 битов, предназначенные для пересылки, в то время как подробная информация о планировании может представлять собой количество битов в каждом непустом потоке QoS с небольшой точностью.

[0040] Обращаясь к Фиг.2, показана система 200, которая эффективно предоставляет информацию в базовую станцию 202 с целью облегчения планирования, ассоциированного с обратными линиями связи. Система 200 может включать в себя любое количество терминалов доступа, таких как терминал_1 204 доступа и терминал_2 206 доступа. Для обратной линии связи базовая станция 202 может использовать центральный, основываясь на пакетах, планировщик. Дополнительно базовая станция 202 может собирать информацию для осуществления назначений, определения выделения ресурсов для каждого из терминалов 204-206 доступа и передачи назначения с целью получения доступа к терминалам 204-206.

[0041] Терминалы 204-206 доступа эффективно предоставляют информацию, имеющую отношение к планированию, в базовую станцию 202. Каждый из терминалов 204-206 доступа может передавать грубую информацию в базовую станцию 202 по выделенному внеполосному каналу. Кроме того, терминалы 204-206 доступа могут посылать в базовую станцию 202 более точную информацию, связанную с планированием. Например, более точная информация может быть приложена к пакетам данных, передаваемым в базовую станцию 202, согласно назначению ресурса (например, планируемого времени, назначению абонентов, формату пакетов и т.д.). Таким образом, дополнительная информация о планировании может быть предоставлена посредством внутриполосного обмена данными, выполняемого с выделенными ресурсами.

[0042] Терминалы 204-206 доступа могут передавать любую информацию, используемую вместе с планированием. Например, информация может включать в себя размер буфера терминала доступа, оценку времени ожидания очереди для данного качества обслуживания (QoS), размеры буфера для множества QoS, первый элемент очереди времени ожидания пакетов, параметры управления мощностью, такие как мощность передачи или спектральная плотность мощности передачи, ограничения максимальной мощности терминала доступа и т.д. Каждый из терминалов 204-206 доступа может передавать грубую информацию в выделенном внеполосном канале. Например, грубая информация может включать в себя 2-х битовый уровень буфера и 2-х битовый уровень QoS; однако заявленный объект не ограничен. В качестве иллюстрации выделенный канал может использоваться для получения канала данных; таким образом, запрос может передаваться через внеполосный выделенный канал в базовую станцию 202 для получения возможности приема назначения внутриполосного канала данных. Согласно другому примеру после планирования терминала доступа (например, терминала_1 204 доступа), такой терминал доступа может выполнять внутриполосную передачу точной информации согласно назначению ресурсов, полученному в ответ на внеполосную передачу. Дополнительно или в качестве альтернативы запланированный терминал доступа (например, терминал_1 204 доступа) может передавать любые другие данные через запланированный внутриполосный канал.

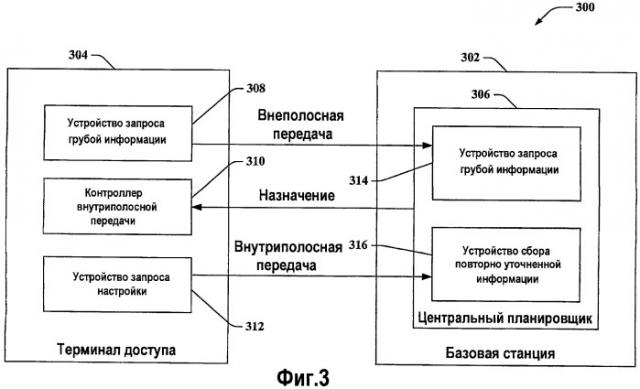

[0043] Обращаясь к Фиг.3, показана система 300, которая разделяет передачу запросов, используемых для назначения ресурсов, ассоциированных с обратной линией связи. Хотя показана одна базовая станция 302 и один терминал 304 доступа, следует иметь в виду, что система 300 может включать в себя любое количество базовых станций и любое количество терминалов доступа. Терминал 304 доступа может эффективно предоставлять запрос(запросы) в базовую станцию 302. Базовая станция 302 дополнительно может включать в себя центральный планировщик 306, который назначает ресурсы в терминал 304 доступа (и/или любой другой терминал(терминалы) доступа, аналогичный терминалу 304 доступа, который аналогично предоставляет запрос(запросы)). Центральный планировщик 306 может собирать информацию из терминала 304 доступа (и/или другого терминалов доступа)), выделять ресурсы терминалу 304 доступа (и/или другому терминалу(терминалам) доступа) и передавать назначение в терминал 304 доступа (и/или другой терминал(терминалы) доступа).

[0044] Терминал доступа 304 дополнительно может включать в себя устройство 308 запроса грубой информации, внутриполосный контроллер 310 передачи и устройство 312 запроса настройки. Также центральный планировщик 306 базовой станции 302 может включать в себя устройство 314 сбора грубой информации и устройство 316 сбора повторно уточненной информации. Устройство 308 запроса грубой информации может посылать внеполосную передачу в базовую станцию 302; причем внеполосная передача может быть получена устройством 314 сбора грубой информации и затем оценена (например, центральным планировщиком 306) для выделения ресурсов. Устройство 308 запроса грубой информации может передавать грубую информацию по выделенному каналу, который может представлять собой канал множественного доступа с кодовым разделением (CDMA), канал множественного доступа с временным разделением (TDMA), канал множественного доступа с частотным разделением (FDMA), канал OFDMA, комбинацию этих каналов и т.п. Например, выделенный канал может представлять собой канал запроса служебной информации нижнего уровня. Дополнительно или в качестве альтернативы выделенный канал, по которому устройство 308 запроса грубой информации предоставляет информацию, может представлять собой бесконфликтный канал. Устройство 308 запроса грубой информации (и/или терминал 304 доступа) может автоматически выбирать, когда посылать в базовую станцию 302 параметры планирования, и/или может периодически выполнять циклическое повторение параметров. Дополнительно следует иметь в виду, что базовая станция 302 может запрашивать из терминала 304 доступа конкретные параметры.

[0045] Устройство 314 сбора грубой информации и/или центральный планировщик 306 может оценивать грубую информацию, полученную из устройства 308 запроса грубой информации и предоставлять назначение в ответ терминалу 304 доступа. Согласно примеру система 300 может использовать множественный доступ с ортогональным разделением частот (OFDMA) совместно с внутриполосным обменом данными. Согласно этому примеру назначение ресурсов, предоставляемое центральным планировщиком 306, может представлять собой количество абонентов (например, подмножество доступных абонентов). Однако заявленный объект не ограничен вышеупомянутым примером, но предполагает любой тип внутриполосного обмена данными (например, CDMA, TDMA, FDMA и т.д.) и/или выделение любого ресурса, используемого совместно с передачей по обратной линии связи.

[0046] Центральный планировщик 306 может передавать в терминал 304 доступа назначение. Согласно чертежу назначение может быть предоставлено контроллеру 310 внутриполосной передачи. Контроллер 310 внутриполосной передачи может позволить терминалу 304 доступа отправку передачи по обратной линии связи в базовую станцию 302 в соответствии с полученным назначением. Полученное назначение может позволить контроллеру 310 внутриполосной передачи разрешить передачу одного или более пакетов по обратной линии связи; таким образом, могут быть снижены издержки, связанные с управлением, по сравнению с обычными способами, которые используют назначение для каждого пакета. Дополнительно устройство 312 запроса настройки может передавать дополнительную информацию, используемую совместно с планированием по обратной линии связи через внутриполосную передачу. Такая дополнительная информация может быть получена устройством 316 сбора повторно уточненной информации и затем использована центральным планировщиком 306 для изменения назначения(назначений) (например, имеющему отношение к текущей и/или будущей передаче(передачам)), связанного с передачами по обратной линии связи. Согласно чертежу внеполосные передачи информации о планировании, исполняемые устройством 308 запроса грубой информации, и внутриполосные передачи информации о планировании, исполняемые устройством 312 запроса настройки, могут происходить в разное время. В соответствии с другим примером затраты могут быть уменьшены благодаря использованию устройства 308 запроса грубой информации и устройства 312 запроса настройки. Согласно этому примеру устройством 308 запроса грубой информации централизованному планировщику 306 может быть предоставлена грубая аппроксимация ресурсов, которая может быть использована для первоначального назначения ресурсов, а затем устройство 312 запроса настройки может приложить дополнительные данные, имеющие отношение к временному кадру, размеру буфера, уровню мощности и т.п., с тем, чтобы разрешить динамически изменяющееся выделение ресурсов для терминала 304 доступа.

[0047] Терминалом 304 доступа может определяться и/или предоставляться из терминала 304 доступа в базовую станцию 302 различная информация для использования центральным планировщиком 306. Например, терминал 304 доступа может использовать алгоритм управления распределенной мощностью, который определяет, что канал данных передает спектральную плотность мощности, где спектральная плотность мощности (PSD) представляет собой количество передаваемой абоненту мощности. Кроме того, терминал 304 доступа может предоставлять информацию, относящуюся к максимальной мощности передачи, которая позволяет определять максимальное количество подписчиков, которое может поддерживать терминал 304 доступа в определенной PSD, связанной с терминалом 304 доступа. Дополнительно терминал 304 доступа может быть ассоциирован с несколькими потоками QoS, такими как наилучшие данные, управление и голос. Для QoS потоков, чувствительных ко времени ожидания, таких как голос, очередь может иметь ассоциированное время ожидания, связанное с максимальным количеством времени, в течение которого любой пакет находился в очереди.

[0048] Устройство 308 запроса грубой информации может использовать выделенный канал с периодическим запросом (REQ), ассоциированный с терминалом 304 доступа, по которому посылается грубая информация. Например, канал REQ может быть 4-битовым каналом REQ, где первые 2 бита указывают на самый высокий QoS уровень данных, которые должны быть посланы терминалом 304 доступа, а вторые 2 бита указывают на максимальное количество абонентов, которое может поддержать терминал 304 доступа соответствующим образом, такое как 1-8, 9-16, 17-32, или более 32. Максимальное количество абонентов может быть определено (например, терминалом 304 доступа, устройством 308 запроса грубой информации и т.д.) следующим образом: количество абонентов, поддерживаемых базовой станцией на уровне буфера и количество абонентов, поддерживаемых базовой станцией на максимальных ограничениях по мощности.

[0049] Терминал 304 доступа может определять количество поддерживаемых абонентов на уровне буфера путем определения спектральной плотности данных. Например, спектральная плотность данных может быть выражена в битах на пакет для одного абонента. Поддерживаемое количество абонентов может быть получено путем деления количества битов в буфере, ассоциированном с терминалом 304 доступа при помощи спектральной плотности данных. Спектральная плотность данных может быть основана на спектральной плотности мощности определенной управлением мощности.

[0050] Спектральная плотность данных может быть оценена из PSD различными способами. Например, для определения данных спектральной плотности может быть использован последний сообщенный уровень PSD. Дополнительно или в качестве альтернативы для оценки данных спектральной плотности может использоваться версия затухания последнего сообщенного уровня PSD. Специалисту в данной области техники очевидно, что может быть использован любой способ прогноза для предсказания спектральной плотности данных, который базовая станция 302 и/или терминал 304 доступа может назначить для определения спектральной плотности данных. Дополнительно предполагается, что количество абонентов может быть определено на основе полного размера буфера, размера буфера наивысшего уровня QoS, размера буфера сообщенного уровня QoS или некоторой другой функции различных размеров буфера.

[0051] Терминал 304 доступа дополнительно может определять количество абонентов, поддерживаемых на основе ограничений по максимальной мощности. Следовательно, терминал 304 доступа может разделять максимальную мощность передачи, ассоциированную с терминалом 304 доступа, при помощи PSD определенной управлением мощностью. Дополнительно или в качестве альтернативы терминал 304 доступа может использовать отфильтрованное среднее уровня PSD, отфильтрованное максимальное количество абонентов или предсказанное максимальное количество абонентов.

[0052] Обращаясь к Фиг.4, показан пакет 400 данных, который может быть передан по внутриполосному каналу терминалом доступа в базовую станцию. Пакет 400 данных может быть передан по обратной линии связи в соответствии с назначением, полученным в ответ на запрос грубой информации по внеполосному каналу. Пакет 400 данных может включать в себя заголовок пакета, который содержит информацию (например, 1-битовую), указывающую на включение дополнительной информации о планировщике (например, сообщение(сообщения) 402 планировщика) в пакете 400 данных. Если бит установлен, то пакет 400 данных включает в себя одно или несколько сообщений 402 планировщика. Согласно примеру область может указывать номер сообщения(сообщений) 402 планировщика. В соответствии с другим чертежом, в каждое сообщение(сообщения) 402 планировщика может быть включен бит продолжения, который указывает, включено ли дополнительное сообщение(сообщения) 402 планировщика как часть пакета 400 данных.

[0053] Необходимо отметить, что любая информация, используемая совместно с планированием обратных линий связи, может быть включена как часть сообщения(сообщений) 402 планировщика. Например, сообщение(сообщения) 402 планировщика может включать в себя информацию, ассоциированную с размером буфера каждого потока QoS, первым элементом списка очереди времени ожидания каждого потока QoS, спектральной плотностью мощности передачи управления мощностью, максимальным количеством абонентов, поддерживаемых в спектральной плотности мощности передачи и т.д. Для параметров, специфичных для потоков QoS, поток QoS может быть обозначен явным и/или неявным образом; неявное указание может включать в себя порядок указания уровней буфера. Спектральная плотность мощности передачи может быть выражена как сдвиг от стандартного уровня, такой как сдвиг от мощности, управляемой пилот-сигналом, или мощности канала управления, к данному уровню работы. Оставшиеся запланированные биты могут быть использованы для передачи данных (например, данных 404); таким образом, мелкомодульное планир
