Устройство формирования трехмерного изделия и способ формирования трехмерного изделия

Устройство формирования трехмерного изделия и способ формирования трехмерного изделия

Иллюстрации

Показать все

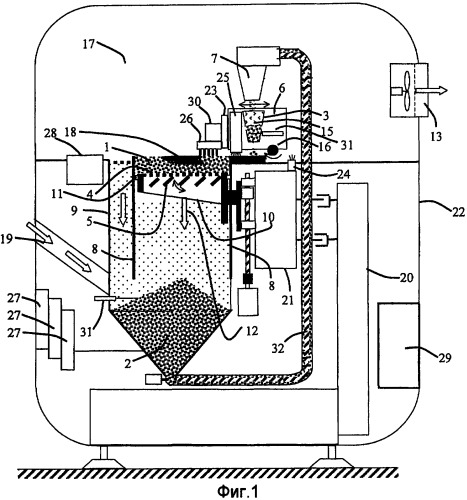

Реферат

Настоящее изобретение относится к устройству для формирования трехмерного изделия в виде последовательных слоев в сечении и к способу формирования подобного изделия, в котором используют указанное устройство.

Существует возрастающая потребность в прямом производстве высокопрочных, полезных с технической точки зрения, трехмерных изделий на основе технических данных, полученных посредством САПР (автоматизированного проектирования). Были предложены многочисленные способы, в результате которых в основном формируются изделия, которые являются хрупкими, и, следовательно, для них характерно кратковременное или промежуточное использование.

В патенте США 4575330 был описан способ лазерной адресации жидких и пастообразных фотополимеров. Несмотря на то что указанный способ является очень успешным, данная технология требует соблюдения требований к последующей обработке в соответствии с лабораторными стандартами и наличия квалифицированных операторов и приводит к гладкой поверхности, соответствующей уровню техники, но с несколько ограниченными возможностями для изделий прямого применения.

Другой способ представляет собой осаждение посредством экструзии и описан, например, в патенте США 6869559, и обеспечивает очень хорошие свойства, например термопластичные свойства, в конечном изделии. Тем не менее, процесс является медленным и требует мокрой обработки для удаления опорных конструкций.

В патенте США 5136515 была описана система прямого впрыскивания, в которой используются отверждающиеся текучие среды. Данные системы являются быстродействующими, но они все требуют последующей обработки и удаления/устранения опорных конструкций.

В патенте США 4938816 описана система на основе порошков, в которой используется мощный лазер на диоксиде углерода для спекания порошков. Подобные системы на основе порошков представляют интерес, поскольку они могут быть независимыми (устойчивыми) во время образования трехмерного изделия. Несмотря на то что в результате лазерного спекания можно получить высокопрочное изделие, приближающееся по свойствам к настоящим термопластам, процесс является медленным, и получающаяся в результате поверхность является шероховатой.

В другой системе на основе порошков используются процессы впрыскивания связующих, в значительной степени, основанные на водных подаваемых в виде струй материалах, и данная система, например, была описана в патенте США 5204055. Данная система является более быстродействующей, но приводит к образованию хрупких моделей, которые требуют дополнительных процессов пропитки для достижения высокой прочности.

В документе WO 02/064354 А1 был описан процесс печатания трехмерных структур, в котором последующие слои порошкообразного материала наносят поверх друг друга, при этом соответствующие слои порошка содержат реакционноспособный или химически активный компонент, при этом указанные компоненты вступают в реакцию при контакте с образованием сплошного тонкого слоя с требуемой конфигурацией, который повторяется до тех пор, пока не будет образовано заданное сплошное изделие.

Многие процессы формирования трехмерных изделий обычно выполняют в устройстве, которое содержит систему распределения порошка, систему печати, предназначенную для подачи связующего материала, камеру формирования, предназначенную для образования заданного изделия, и систему удаления порошка, посредством которой избыточный порошок из системы распределения порошка подается в систему возврата (регенерации) порошка через отверстие в виде щели, расположенное на одном конце системы распределения порошка и камеры формирования. Подобное устройство было описано, например, в документе US 2001/0045678 А1 или в документе WO 03016067 А2.

После изготовления образованные трехмерные изделия затем должны быть извлечены из слоя опорного порошка. Это трудный процесс, и следует соблюдать осторожность с тем, чтобы не сломать трехмерное изделие во время его удаления. В нижеуказанных документах предшествующего уровня техники описаны некоторые способы:

В документе US 2004/084814 описана сложная система удаления порошка для устройства формования трехмерных изделий посредством печати, предусматривающего использование порошков, в которой отформованный предмет удаляется из опорного слоя порошка посредством системы вакуумирования и введения воздуха под давлением.

В документе US 2002/0090410 описана другая усложненная система удаления порошка, в которой используется камера обработки, которая имеет впускные отверстия для вдувания воздуха и всасывающие выпускные отверстия.

В документе US 2001/0045678 описана секция удаления порошка, в которой отформованное изделие, находящееся в опорном слое порошка, перемещается в секцию удаления порошка. В документе WO 2005/025780 описано удаление порошка в машине для лазерного спекания (SLS), при этом снова показана зона всасывания порошка, а также секция охлаждения. Предпочтительно охлаждение не включено в настоящее изобретение.

Однако подобные конструкции машины таковы, что имеются возможности для значительного усовершенствования, поскольку система распределения порошка становится довольно грязной вследствие наличия избыточного порошка во время изготовления и извлечения трехмерного изделия, что усложняет производственный процесс. Кроме того, имеет место образование отходов в значительных количествах, которые не могут быть использованы повторно. Кроме того, при использовании полностью отверждающихся текучих смол подобные механизмы контроля имеют существенное значение для предотвращения загрязнения устройства для дозированной выдачи смолы, например струйной печатающей головки.

Цель настоящего изобретения заключается в разработке устройства формирования трехмерного изделия, при этом указанное устройство является довольно простым и одновременно способствует обеспечению чистого производственного процесса, в результате чего неиспользованный порошкообразный материал может быть использован повторно эффективным образом. Данное устройство особенно полезно при использовании полностью отверждающихся текучих сред, подаваемых к опорному слою порошка для введения их в порошок/объединения их с порошком с образованием точных многослойных изделий с улучшенными рабочими характеристиками.

В настоящее время было установлено, что это может быть реализовано при использовании камеры формирования, значительная часть которой находится в контакте с системой возврата порошка, в частности указанная система возврата порошка закрыта поверхностью вокруг камеры формирования, при этом подобная поверхность представляет собой фильтр или сетку, через которую избыточный порошок легко выталкивается в устройство для возврата порошка. Кроме того, поверхность имеет форму, которая позволяет пользователю легко осуществлять обработку, например удалять дополнительный порошок с образованного трехмерного изделия. Предпочтительно подобное устройство не имеет усложненной системы всасывания посредством впускных и всасывающих отверстий, ведущих к системе возврата, предусматривающей всасывание неиспользованного порошка или вакуумное всасывание неиспользованного порошка, что сопряжено с риском возникновения нарушений в работе машины. Предпочтительно неиспользованный порошок извлекается главным образом под действием силы тяжести. Устройство, имеющее отверстия в боковых стенках камеры формирования, может быть легко заблокировано и требует усложненной вакуумной системы для удаления неиспользованного порошка. Следовательно, предпочтительно только верхняя часть и нижняя часть камеры формирования содержат отверстия, сообщающиеся с системой возврата порошка. Это создает возможность простого и постепенного удаления неиспользованного порошка под действием силы тяжести. Предпочтительно камера формирования расположена в пределах системы возврата порошка.

Следовательно, в соответствии с изобретением разработано устройство формирования трехмерного изделия в виде последовательных слоев в сечении, при этом указанное устройство содержит:

систему подачи порошка, содержащую один или несколько резервуаров для подачи порошка и систему распределения порошка;

систему печати, предназначенную для подачи жидкости;

камеру формирования, содержащую верхнюю часть, нижнюю часть, внутреннюю стенку и плиту формирования на нижнем конструктивном элементе, при этом указанная плита выполнена с возможностью перемещения вдоль внутренней стенки камеры формирования;

и систему возврата порошка;

в котором:

плита формирования, предусмотренная в камере формирования, имеет выполненные с возможностью открытия (то есть те, которые могут быть открыты), сжатия или удаления части, способные обеспечить выпуск неиспользованного порошка непосредственно из камеры формирования в направлении вниз в систему возврата порошка, и

камера формирования содержит наружную стенку, а в верхней части камеры формирования зона между внутренней стенкой и наружной стенкой содержит отверстия, сообщающиеся с системой возврата порошка.

В соответствии с изобретением также разработано устройство, в котором камера формирования установлена в системе возврата порошка.

Предпочтительно более 25% пространства между верхними частями внутренней стенки и наружной стенки сообщается с системой возврата порошка. Предпочтительно, по меньшей мере, 50%, более предпочтительно, по меньшей мере, 75% указанного пространства сообщается с системой возврата порошка.

Следовательно, значительная часть находится в контакте с системой возврата порошка как во время послойного изготовления, так и впоследствии для удаления порошка с трехмерного изделия.

Предпочтительно сообщение между указанной зоной и системой возврата порошка является прямым.

В остальной части описания зона, находящаяся между верхней частью внутренней стенки и верхней частью наружной стенки, также названа «верхней частью наружной стенки для формирования, предусмотренной в камере формирования» или даже «наружной стенкой камеры формирования».

В соответствии с изобретением также разработано устройство формирования трехмерного изделия в виде последовательных слоев в сечении, при этом указанное устройство содержит систему подачи порошка, содержащую один или несколько резервуаров для подачи порошка и систему распределения порошка; систему печати, предназначенную для подачи жидкости; камеру формирования, содержащую наружную стенку, внутреннюю стенку и плиту формирования, которая выполнена с возможностью перемещения вдоль внутренней стенки камеры формирования; и систему возврата порошка; при этом камера формирования содержит зону, образованную в верхней части между внутренней стенкой и наружной стенкой камеры формирования, и данная зона сообщается с системой возврата порошка, и/или плита формирования выполнена с возможностью выпуска неиспользованного порошка (непосредственно) из камеры формирования в направлении вниз в систему возврата порошка. Кроме того, в соответствии с изобретением разработан способ формирования трехмерного изделия, в котором используют указанное устройство.

Настоящее изобретение также относится к устройству формирования трехмерного изделия в виде последовательных слоев в сечении, при этом указанное устройство содержит систему подачи порошка, содержащую один или несколько резервуаров для подачи порошка и систему распределения порошка, включающую в себя предпочтительно ролик или распределительное уплотняющее средство (также определяемое как средство повторного нанесения покрытия из порошка) для распределения и уплотнения порошка; систему печати, предназначенную для подачи жидкости; камеру формирования, в которой формируется изделие и которая содержит наружную стенку, внутреннюю стенку и плиту формирования, которая выполнена с возможностью перемещения вдоль внутренней стенки камеры формирования; и систему возврата порошка; при этом плита формирования выполнена с возможностью выпуска неиспользованного порошка непосредственно из камеры формирования в направлении вниз в систему возврата порошка.

Кроме того, настоящее изобретение относится к устройству для формирования трехмерного изделия в виде последовательных слоев в сечении, при этом указанное устройство содержит систему подачи порошка, содержащую один или несколько резервуаров для подачи порошка и систему распределения порошка; систему печати, предназначенную для подачи жидкости; камеру формирования, в которой формируется изделие и которая содержит наружную стенку, внутреннюю стенку и плиту формирования, которая выполнена с возможностью перемещения вдоль внутренней стенки камеры формирования; и систему возврата порошка; при этом более 25% «верхней части наружной стенки для формирования, предусмотренной в камере формирования», сообщается с системой возврата порошка.

Помимо этого, настоящее изобретение также относится к устройству для формирования трехмерного изделия в виде последовательных слоев в сечении, при этом указанное устройство содержит систему подачи порошка, содержащую один или несколько резервуаров для подачи порошка и систему распределения порошка; систему печати, предназначенную для подачи жидкости; камеру формирования, в которой формируется изделие и которая содержит наружную стенку, внутреннюю стенку и плиту формирования, которая выполнена с возможностью перемещения вдоль внутренней стенки камеры формирования; и систему возврата порошка; при этом более 25% наружной стенки камеры формирования сообщаются с системой возврата порошка; и при этом плита формирования выполнена с возможностью выпуска неиспользованного порошка в направлении вниз в систему возврата порошка.

В другом варианте осуществления настоящее изобретение относится к устройству формирования трехмерного изделия в виде последовательных слоев в сечении, при этом указанное устройство содержит систему подачи порошка, содержащую один или несколько резервуаров для подачи порошка и систему распределения порошка; систему печати, предназначенную для подачи жидкости; камеру формирования, при этом система распределения порошка включает в себя предпочтительно роликовое распределительное/уплотняющее средство, которое подвергается очистке в конце выполнения им функции распределения, например, посредством выполненного с возможностью перемещения, предпочтительно профилированного скребка или щетки, или вакуумного устройства, так что исключают необходимость в переливном устройстве, проходящем непосредственно от поверхности станции формирования. В данной ситуации средство повторного нанесения покрытия будет перемещаться непосредственно по твердой поверхности, а не по пазу для возврата порошка. Данный способ имеет особенно важное значение для избежания загрязнения механизма подачи смолы избыточным порошком, подбрасываемым вверх механизмом устройства для повторного нанесения покрытия.

В вышеприведенных вариантах осуществления камера формирования предпочтительно имеет окружающую зону, предпочтительно на том же уровне, на котором находится верхняя поверхность камеры формирования, которая содержит сетчатую или фильтрующую поверхность, так что любой/весь избыток порошка счищается щеткой надежным образом и с обеспечением чистоты в устройство для возврата порошка.

Предпочтительно плита формирования выполнена с возможностью выпуска неиспользованного порошка непосредственно из камеры формирования просто в направлении вниз в систему возврата порошка. Это означает, что неиспользованный порошок может быть удален с плиты формирования в то время, когда плита формирования удерживается внутри камеры формирования. Другими словами, отсутствует необходимость в извлечении плиты формирования из камеры формирования до того, как неиспользованный порошок может быть удален с плиты формирования.

Применение устройства в соответствии с настоящим изобретением способствует реализации усовершенствованных производственных процессов формирования трехмерных изделий. Кроме того, создано существенно упрощенное устройство для изготовления трехмерных изделий, в результате чего устраняется необходимость в опорах, и неиспользованные порошки могут быть полностью подвергнуты рециклингу.

В контексте настоящего изобретении под неиспользованным порошком понимается порошок, который не включен в изделие, подлежащее формированию, то есть он может включать в себя свежий порошок, а также подвергнутый рециклингу порошок.

В разных вариантах осуществления устройства в соответствии с настоящим изобретением более 25% наружной стенки камеры формирования сообщается с системой возврата порошка. Это означает, что неиспользованный порошкообразный материал может быть удален очень удобным образом с плиты формирования и перемещен в систему возврата порошка. Предпочтительно, по меньшей мере, 50% наружной стенки камеры формирования сообщается с системой возврата порошка. Более предпочтительно, по меньшей мере, 75% наружной стенки камеры формирования сообщается с системой возврата порошка.

Соответственно, более 25%, более предпочтительно, по меньшей мере, 50% и наиболее предпочтительно, по меньшей мере, 75% наружной стенки камеры формирования непосредственно сообщается с системой возврата порошка, что означает, что неиспользованный порошкообразный материал может быть перемещен с плиты формирования непосредственно в систему возврата порошка.

В камере формирования одновременно можно формировать некоторое количество изделий, при этом указанные изделия могут отличаться друг от друга с точки зрения формы и/или состава.

Преимущество устройства по настоящему изобретению заключается в том, что значительная часть системы возврата порошка непосредственно сообщается с камерой формирования, в результате чего создается достаточное пространство для очистки изделия после того, как оно будет изготовлено и удалено с плиты формирования. Указанное пространство для достижения данных целей очистки может содержать механические средства для встряхивания или перемещения изделия с целью удаления любого избыточного порошка.

Плита формирования может соответственно иметь форму квадрата, прямоугольника, круга или овала.

Соответственно, система печати устройства в соответствии с настоящим изобретением содержит одно или несколько сопел.

Предпочтительно система печати содержит множество сопел.

Более предпочтительно, если сопла образуют часть струйного печатающего устройства или устройства, включающего в себя комплект сопел, по существу, эквивалентный струйной печатающей головке. Предпочтительно сопла работают на основе принципов пьезоструйной технологии. Предпочтительно система печати содержит две или более печатающих головок. К пригодным примерам струйных печатающих головок, подлежащих использованию в соответствии с настоящим изобретением, относятся те, которые промышленно изготавливаются и имеются на рынке, например, такие как Xaar (Leopard, XJ-series, Omnidot-series) и Spectra/Dimatix (Nova, Galaxy, SL-series, M-class) и Trident (PixelJet, UltraJet).

Предпочтительно размер отверстий сопел находится в диапазоне от 10 до 100 мкм, и/или размер подаваемых капель находится в диапазоне от 5 до 100 мкм, хотя отверстия сопел могут иметь размер менее 1 мкм, даже всего несколько нанометров, в результате чего обеспечивается возможность подачи капель соответствующих размеров.

Система подачи порошка, предусмотренная в устройстве в соответствии с настоящим изобретением, содержит один или несколько резервуаров для подачи порошка. Предпочтительно система подачи порошка содержит множество резервуаров для подачи порошка.

Следует понимать, что различные виды порошкообразного материала могут быть использованы в соответствующих слоях. Следовательно, каждый из соответствующих резервуаров может содержать порошкообразный материал отличного от других типа. Предпочтительно соответствующие резервуары содержат порошкообразный материал аналогичного типа.

Соответственно, плита формирования, предусмотренная в камере формирования, содержит верхний конструктивный элемент, предусмотренный с отверстиями, и нижний конструктивный элемент, который может быть открыт или извлечен для выпуска неиспользованного порошка через отверстия верхнего конструктивного элемента. Предпочтительно верхний конструктивный элемент содержит сетчатый поддон, решетку, сетку или жалюзийную конструкцию.

Соответственно, нижний конструктивный элемент плиты формирования содержит компоненты, которые выполнены с возможностью открытия, складывания или удаления. Складные компоненты соответственно могут содержать створки. Предпочтительно нижний конструктивный элемент содержит компоненты, которые выполнены с возможностью открытия, например компоненты, которые могут быть открыты посредством поворота их вокруг их вращающихся осей. Предпочтительно компоненты, которые выполнены с возможностью открытия, складывания или удаления, могут быть подвергнуты вибрации с тем, чтобы дополнительно способствовать удалению или отделению порошка от сформированного предмета.

Плита формирования соответственно может быть соединена с окружающей поверхностью, которая закрывает и защищает остальную часть устройства, при этом подобная поверхность является пористой по отношению к порошку. Данный окружающий элемент создает возможность легкого улавливания избыточного порошка из камеры формирования и направления избыточного порошка посредством фильтрации/сметания щеткой в нижнюю часть устройства. Плита формирования может быть соединена со средством, предназначенным для механического встряхивания или перемещения плиты, в результате чего обеспечивается возможность удаления избыточного и, следовательно, неиспользованного порошка с изделия, подлежащего формированию.

Устройство в соответствии с настоящим изобретением соответственно может содержать средство отверждения изделия, подлежащего формированию. Предпочтительно подобное средство отверждения изделия, подлежащего формированию, представляет собой систему на основе электромагнитного излучения.

Соответственно система на основе электромагнитного излучения содержит ультрафиолетовую лампу или устройство для излучения видимого света или инфракрасного излучения, или СВЧ-устройство. Предпочтительно источник ультрафиолетового излучения представляет собой матрицу светоизлучающих диодов (СИД) ультрафиолетового диапазона, например, такую, какая поставляется компанией Phoseon Inc., при этом примером являются устройства RX10 или RX20.

Предпочтительно наносимую смолу или порошок, или комбинацию наносимой смолы и порошка соответственно активируют для обеспечения ее чувствительности к воздействию излучения подобных средств отверждения таким образом, чтобы было достигнуто ее быстрое отверждение (предпочтительно в течение менее 10 секунд на последовательность слоев).

Предпочтительно средство отверждения изделия, подлежащего формированию, присоединено к системе распределения порошка. Более предпочтительно, если средство отверждения, средства распределения порошка и средства нанесения полностью отверждающейся смолы встроены в одну каретку, в результате чего конструкция существенно упрощается.

Система возврата порошка, предусмотренная в устройстве в соответствии с настоящим изобретением, соответственно содержит трубопровод для транспортировки неиспользованного порошка и шнек-носитель порошка, предназначенный для перемещения неиспользованного порошка по трубопроводу, или она содержит трубопровод для транспортировки неиспользованного порошка и вакуумный насос для перемещения неиспользованного порошка по трубопроводу. В другом варианте осуществления система возврата порошка содержит конвейерную ленту для перемещения неиспользованного порошка.

В очень предпочтительном варианте осуществления настоящего изобретения устройство оснащено контейнером для приема текучей среды, выпущенной печатающей головкой. Как только текучая среда окажется в контейнере, она может быть подвергнута отверждению и впоследствии легко удалена, что, например, очень предпочтительно по экологическим соображениям. Предпочтительно подобный контейнер является прозрачным, и отверждение текучей среды осуществляется с помощью системы на основе электромагнитного излучения. Могут существовать другие способы активирования для преобразования выпускаемой струями текучей среды в безопасное выбрасываемое твердое вещество, например, с помощью некоторых химических или термических средств.

Соответственно, система возврата порошка содержит фильтр или сито для фильтрации или просеивания неиспользованного порошка.

Предпочтительно система печати и система распределения порошка присоединены к одному и тому же направляющему средству. Помимо снижения затрат на оборудование, это создает возможность параллельного функционирования обеих систем для повышения скорости формирования, а также достижения более высокой точности благодаря точной линейности обеих систем.

Настоящее изобретение также относится к способу или процессу формирования трехмерного изделия в виде последовательных слоев в сечении в соответствии с моделью изделия, при этом указанный способ включает в себя следующие операции:

- образование слоя порошкообразного материала;

- нанесение жидкого реагента на слой порошкообразного материала, образованный, таким образом, с конфигурацией, соответствующей соответствующему слою сечения модели;

- повторение данных операций для образования последовательных слоев с тем, чтобы получить трехмерное изделие;

- возможное отверждение трехмерного изделия, полученного таким образом; и

- извлечение (отвержденного) трехмерного изделия;

при этом в указанном способе используют устройство в соответствии с настоящим изобретением.

Посредством способа по настоящему изобретению сформированное изделие может прямо поставляться как изделие, которым можно непосредственно манипулировать.

Подобное изделие может иметь варьируемый цвет, механические, оптические и электрические и другие свойства, такие как жесткость, прочность, прозрачность, проводимость, биосовместимость, включая специфические свойства ДНК, магнитные свойства и т.д.

Предпочтительно в способе в соответствии с настоящим изобретением порошкообразный материал содержит первый реакционноспособный компонент, и жидкий реагент содержит второй реакционноспособный компонент, при этом второй реакционноспособный компонент способен или вступать в реакцию с первым реакционноспособным компонентом, или способствовать вступлению первого реакционноспособного компонента в реакцию с ним самим.

Там, где жидкий реагент соединяется с порошком, жидкий реагент и порошок будут вступать в реакцию с образованием твердой структуры. Затвердевание может происходить немедленно после контакта смолы с порошком или может происходить после подвергания воздействию электромагнитного или ультразвукового излучения, например, на операции отверждения под действием ультрафиолетового излучения.

Предпочтительно второй реакционноспособный компонент служит в качестве катализатора для того, чтобы способствовать сшиванию первого реакционноспособного компонента. Предпочтительно порошок в основном содержит первый реакционноспособный компонент. Реакция может проходить в виде набухания частиц порошка и придания им клейкости и затем в виде действительной химической реакции с жидким реагентом. Было установлено, что система в соответствии с изобретением может обеспечить создание сравнительно прочного изделия, поскольку реакционноспособный порошок и жидкий реагент вступают в химическую реакцию с образованием нового химического компонента. Химические связи также могут образовываться между слоями, и, таким образом, может отсутствовать какая-либо зависимость от механического сцепления, на которое полагались при использовании систем предшествующего уровня техники. Полученные изделия не имеют пустот и не имеют остатков порошка в пределах их структуры. Порошок подвергается быстрому растворению при контакте с жидким реагентом. Это приводит к образованию вязкой, практически неподвижной смолы, которая будет сохранять свою форму до тех пор, пока отверждение не будет завершено.

Предпочтительно жидкий реагент дополнительно содержит разбавитель, снижающий вязкость, предпочтительно отверждающийся разбавитель. Применение подобного разбавителя обеспечивает возможность подачи жидкого реагента при печати из сопел с меньшими отверстиями при отсутствии необходимости повышения температуры, в результате чего достигается лучшее разрешение. Кроме того, при этом улучшается проникновение жидкости в массу порошка, в результате чего достигается более однородное распределение реагентов, что также обеспечивает возможность быстрой агрегации частиц порошка, в результате чего улучшается разрешение и, кроме того, обеспечивается возможность вступления жидкого реагента в реакцию с поверхностью и внутренней структурой порошка с образованием прочного соединения.

Слои порошка могут все иметь один и тот же состав. Тем не менее, разные порошкообразные материалы также могут быть использованы для разных слоев, или разные порошкообразные материалы могут быть использованы в одном и том же слое.

Различные жидкие реагенты также могут быть использованы или в разных местах на одном и том же слое, или на разных слоях. Жидкий реагент может быть нанесен посредством использования линейной группы сопел, которые перемещаются над слоем порошка. Таким образом, разные жидкости могут быть поданы к разным соплам, и/или разные жидкие реагенты могут быть нанесены во время соответствующих последовательных проходов или поверх одного и того же слоя порошка, или поверх последующих слоев. Таким образом, различные свойства с точки зрения прочности и упругости могут быть приданы определенному слою или разным соответствующим слоям. Способ может включать в себя дополнительную операцию отверждения изделия посредством облучения. Изделие может быть подвергнуто облучению пиксел за пикселом, линия за линией или слой за слоем и/или после образования нескольких слоев, и/или после образования всех слоев.

Соответственно, образованный слой может иметь толщину, составляющую до 300 мкм, хотя более распространенной является ситуация, когда толщина слоев может составлять до 200 мкм. Могут быть получены тонкие слои с толщиной до 80 мкм или 50 мкм и, возможно, даже более тонкие слои, имеющие толщину в диапазоне от 1 до 30 мкм. Предпочтительно порошок содержит отдельные частицы порошка, большинство которых имеет размер в диапазоне от 1 до 70 мкм. Более предпочтительно, если порошок содержит отдельные частицы порошка, большинство которых имеет размер в диапазоне от 20 до 50 мкм и даже более предпочтительно - в диапазоне от 20 до 40 мкм. Чем более тонко измельчен порошок, тем более высокими являются достигаемые разрешающая способность и точность образованного объекта.

Также возможна комбинация подобных размеров частиц порошка с тем, чтобы способствовать достижению множества разных свойств. К примерам подобных свойств относятся степень растворения порошка и конечная механическая прочность.

Предпочтительно порошок содержит реакционноспособные органические или металлоорганические полимеры, олигомеры или мономеры, и жидкий реагент содержит отверждающуюся смолу. Порошок также может содержать органический или неорганический наполнитель, пигмент, наночастицы, красящее вещество и/или поверхностно-активное вещество.

Порошок может представлять собой термопластичный материал, например поливинилацеталь, подвергнутый поверхностной обработке порошок, такой как обработанный полипропилен, сополимер акрилонитрила, бутадиена и стирола или поликарбонат, или термореактивный порошок, такой как порошок на основе эпоксидной смолы.

Порошок также может содержать обработанный наполнитель, обладающий реакционной способностью на поверхности, например обработанный эпоксисиланом наполнитель, такой как диоксид кремния. Порошок также может содержать частицы акрилатных, подвергнутых эпоксидированию, аминированию, гидроксилированию органических или неорганических веществ, присутствующих как таковые или в виде смеси с полимером.

К примерам пригодных порошков относятся полиакриловая кислота, статический сополимер акрилонитрила и бутадиена, поли(аллиламин), полиакриловые смолы с функциональными акрилатными группами, полибутадиен, функционализированные эпоксидной смолой бутадиены, поли(глицидил(мет)акрилат), политетрагидрофуран, поликапролактондиолы, 2-гидроксиэтилметакрилат, HEA, полимеры на основе малеинового ангидрида, например стиролмалеиновый ангидрид, поливинилбутирали (бутвары), поливиниловый спирт, поли(4-винилфенол), сополимеры/смеси данных соединений, и любые из этих соединений, кэппированные эпоксидной смолой, виниловым эфиром, акрилатные/метакрилатными, гидрокси-, аминовыми или виниловыми частями соответствующим образом.

Жидкий реагент может включать в себя соединения, которые могут подвергаться реакциям конденсации, инициируемым или посредством реакций термоотверждения, такие как соединения эпоксидной смолы и амина или соединения изоцианата, полиола и амина, или посредством активируемых электромагнитными средствами, катионных систем, таких как эпоксидная смола плюс катионные фотоинициаторы (сульфоний, йодоний или ферроцений), соли или полностью отвержденные системы, такие как акрилаты, уретановые акрилаты, эпоксиакрилаты, плюс радикальные фотоинициаторы, бензофенон, Irgacure 184, алкилбораты, соли йодония.

Жидкий реагент соответственно может содержать композицию на основе эпоксидной смолы, акрилового, изоцианатного, эпоксиакрилатного, амино- или гидроксисоединения. Жидкие реагенты могут представлять собой неразбавленные жидкости, разбавленные жидкости или эмульсии в воде. К примерам пригодных жидких реагентов относятся одно или несколько из таких соединений, как циклоалифатическая эпоксидная смола, возможно, с частями в виде диола, триола и/или полиола, глицидная эпоксидная смола, подвергнутый эпоксидированию полибутадиен, алифатический/ароматический амин, метакрилат, акрилат, стирол/замещенный стирол, акрилонитрил, виниловый эфир, алкены, например, изопрен, оксетан, органические кислоты или сложные эфиры, галогениды органических кислот, эпоксидные соединения с пропениловым эфиром, силоксановая эпоксидная смола или оксетаны, эпоксидные соединения с аллиловым нопол-эфиром и циклоалифатические спирты с эпоксидной смолой. Данные композиции могут быть моно- или многофункциональными.

Жидкий реагент может содержать коллоидные или наночастицы керамических материалов, органические микро- или наночастицы, микро- или наночастицы металлов и их сплавов. Вязкость жидкого реагента соответственно находится в диапазоне от 2 до свыше 500 мПа·с при температуре внутри помещения, и жидкий реагент будет иметь значительно меньшую вязкость при более высоких рабочих температурах. Предпочтительно вязкость жидкого реагента находится в диапазоне от 2 до 30 мПа·с при температуре подачи струй. Легкоплавкие металлические сплавы могут быть поданы, например, посредством подачи струй, непосредственно на/в порошок, в результате чего образуются металлические следы, непрерывные или расположенные непрерывно или рядом и поверх жидких отверждающихся реагентов.

Жидкий реагент может быть нанесен путем печати или подан посредством распыления микрокапель на порошок. Два или более жидких реагентов могут быть нанесены путем печати или распылены одновременно из соседних печатающих головок так, что жидкие реагенты соединяются или на лету или на/вокруг поверхности реакционноспособного порошка.

Предпочтительно разбавитель присутствует в количестве, находящемся в диапазоне от 30 до 60 объемных процентов, более предпочтительно - от 30 до 40 объемных процентов от общего объема жидкости
