Реферат

Область техники, к которой относится изобретение,

и описание известного уровня техники

Настоящее изобретение относится к контейнеру для жидкости, в частности к контейнеру для жидкости в форме чернильного контейнера, с возможностью извлечения устанавливаемого в струйный печатающий узел или в струйное печатающее устройство, которое осуществляет печать на носителе печати посредством подачи чернил.

Струйное печатающее устройство, которое формирует изображение на носителе печати посредством нанесения чернил в жидкой форме с использованием струйной печатающей головки, широко используется в качестве средства вывода для таких устройств обработки информации, как копировальный аппарат, факсимильный аппарат, электронная пишущая машинка, принтер, как периферийное устройство вывода для текстового процессора, рабочей станции, персонального или главного компьютера и т.д., или в качестве портативного принтера, подключаемого к устройству с оптическим диском, к видеокамере, цифровой фотокамере и т.д.

В качестве системы, которая снабжает чернилами такие струйные печатающие устройства, как указанные выше, существует система, в которой чернильный контейнер неотделимо или с возможностью отсоединения прикреплен к печатающей головке, установленной на каретке или подобном средстве и совершающей возвратно-поступательное движение (в основном направлении сканирования), и чернила непосредственно поступают в печатающую головку из этого контейнера. Как в случае, когда струйное печатающее устройство имеет конструкцию, в которой чернильный контейнер неотделимо прикреплен к печатающей головке, так и в случае, когда оно имеет конструкцию, в которой чернильный контейнер с возможностью отсоединения прикреплен к печатающей головке, позиционирование чернильного контейнера относительно печатающей головки или позиционирование узла печатающей головки, то есть единой комбинации печатающей головки и чернильного контейнера относительно соответствующего элемента (например, каретки печатающего устройства последовательного действия, совершающей возвратно-поступательное движение в основном направлении сканирования) основного узла печатающего устройства, является одной из наиболее важных проблем, относящихся к качеству печати. Кроме того, очень важно, в частности, в области струйных печатающих устройств для персонального использования иметь систему снабжения чернилами для струйного печатающего устройства, которая имеет небольшие размеры, проста в использовании в отношении операций установки или извлечения чернильного контейнера или узла струйной печатной головки, а также имеет простой механизм.

Таким образом, в качестве ответа на указанные выше проблемы авторы настоящего изобретения предложили комбинацию чернильного контейнера и конструкции для установки чернильного контейнера с возможностью его извлечения. Согласно этому предложению чернильный контейнер снабжен крепежным захватом, отступающим от одной из его торцевых поверхностей, и упруго защелкивающимся рычагом с крепежным захватом, который отступает от нижней части поверхности, противоположной поверхности с крепежным захватом. Кроме того, держатель, к которому прикрепляется чернильный контейнер, снабжен крепежным отверстием, в которое вставляется крепежный захват чернильного контейнера, и крепежным отверстием, в которое вставляется крепежный захват упруго защелкивающегося рычага чернильного контейнера. Два крепежных отверстия держателя расположены по одному на противоположных двух боковых стенках держателя. Что касается установки чернильного контейнера, сначала чернильный контейнер располагают так, чтобы крепежный захват, отступающий от одного конца чернильного контейнера, был вставлен в крепежное отверстие держателя, и затем на чернильный контейнер нажимают вниз, чтобы он оказался в заданном положении в держателе его другим концом, что приводит к защелкиванию крепежного захвата защелкивающегося рычага чернильного контейнера в крепежном отверстии держателя. Когда два захвата заперты в соответствующих крепежных отверстиях, предотвращается смещение чернильного контейнера из указанного выше заданного положения в держателе.

Известно, что устанавливаемый с возможностью извлечения чернильный контейнер, такой как указанный выше, снабжают запоминающим устройством, способным электрическим способом запоминать информацию, касающуюся самого чернильного контейнера (например, о цвете содержащихся в нем чернил), для получения возможности контроля процесса печати струйным печатающим устройством на основе информации, хранящейся в запоминающем устройстве. Информация, хранящаяся в запоминающем устройстве, считывается, когда чернильный контейнер установлен в струйное печатающее устройство. В случае, когда струйное печатающее устройство имеет описанную выше конструкцию, чернильный контейнер должен соединяться с печатающей головкой таким образом, чтобы не только был создан канал для чернил между чернильным контейнером и печатающей головкой, но чтобы между ними также был создан канал обмена информацией.

В качестве одного из средств для достижения указанных выше целей опубликованная заявка на патент Японии №2001-253087 описывает следующую конструкцию. Электрические контакты чернильного контейнера и электрические контакты держателя располагают на одной стороне так, что, когда чернильный контейнер установлен в держатель, электрические контакты обеих сторон соединяются друг с другом, а также так, что, когда они входят в контакт друг с другом, они удерживаются в контакте друг с другом посредством зацеплений между крепежным захватом чернильного контейнера, таким как описанный выше, с соответствующим крепежным отверстием держателя, и между крепежным захватом защелкивающегося рычага чернильного контейнера, таким как описанный выше, и соответствующим крепежным отверстием держателя. В случае с такой конструкцией электрические контакты двух сторон автоматически соединяются, когда чернильный контейнер устанавливают в держатель, что устраняет необходимость в механизме, предназначенном для соединения, или необходимость в выполнении процедуры, предназначенной для соединения. Таким образом, эта конструкция предпочтительна с точки зрения эффективности эксплуатации.

Для сравнения конструкция, описанная в опубликованной заявке на патент Японии №2001-253087, имеет следующие недостатки. То есть, если защелкивающийся рычаг чернильного контейнера и электрические контакты держателя имеют неодинаковую упругость, например, если контактное давление электрических контактов превышает усилие, создаваемое упругостью защелкивающегося рычага, защелкивающийся рычаг избыточно деформируется, таким образом, не обеспечивая удерживание чернильного контейнера в заданном положении в отношении направления, в котором усилие, создаваемое защелкивающимся рычагом, воздействует на чернильный контейнер. Таким образом, канал для чернил чернильного контейнера и канал для чернил печатающей головки могут оказаться несовмещенными в стыке, предотвращая надлежащую подачу чернил и/или допуская протечку чернил из стыка. Также возможно то, что контактное давление между электрическими контактами на чернильном контейнере и на держателе будет неустойчивым, в результате чего не будет обеспечиваться надлежащее соединение с точки зрения электропроводности.

В качестве решения указанных выше проблем можно располагать электрические контакты на нижней поверхности чернильного контейнера таким же образом, как описано в опубликованной заявке на патент Японии №2-178050. Согласно опубликованной заявке на патент Японии №2-178050 струйная печатающая головка составляет единое целое с чернильным контейнером и может с возможностью извлечения устанавливаться в каретку струйного печатающего устройства. Его электрические контакты, через которые сигналы печати передаются в печатающую головку от основного узла печатающего устройства, прикреплены к нижней поверхности печатающей головки и к соответствующей поверхности каретки. Таким образом, когда печатающую головку устанавливают в каретку, электрические контакты печатающей головки входят в контакт с электрическими контактами каретки и затем скользят по ним, когда печатающая головка движется (с поворотом) в ее конечное положение на каретке. Таким образом, электрические контакты печатающей головки и электрические контакты каретки лучше соединяются в отношении электропроводности. Таким образом, представляется приемлемым адаптировать конструкцию электрического соединения между печатающей головкой и кареткой, описанной в опубликованной заявке на патент Японии №2-178050, для выполнения конструкции электрического соединения между чернильным контейнером и печатающей головкой, через которое электрическим способом передается информация о чернильном контейнере.

Однако электрические контакты являются электропроводными элементами, сформированными из относительно жесткого металлического материала, и, таким образом, приложение большого давления к электрическим контактам и/или скольжение электрических контактов относительно друг друга при приложении большого давления для обеспечения того, что электрические контакты чернильного контейнера и электрические контакты основного узла будут оставаться удовлетворительно соединенными друг с другом в отношении электропроводности, неблагоразумно с точки зрения предотвращения повреждения электрических контактов и обеспечения долговечности электрических контактов. Другими словами, величина давления, прилагаемого к электрическим контактам для обеспечения того, что электрические контакты чернильного контейнера будут оставаться удовлетворительно соединенными с электрическими контактами основного устройства, должна быть оптимальной, то есть на минимальном уровне, обеспечивающем эффективность. Таким образом, неблагоразумно заимствовать технологии, описанные в опубликованной заявке на патент Японии №2-178050, без каких-либо модификаций. В частности, в случае, когда чернильный контейнер может с возможностью отсоединения прикрепляться к печатающей головке, существует возможность того, что, когда чернильный контейнер прикреплен или извлечен, оконечность выпускного отверстия для чернил чернильного контейнера войдет в контакт с электрическими контактами основного устройства и увлажнит их. Кроме того, в случае, когда чернила протекают в стыке между выпускным отверстием для чернил чернильного контейнера и впускным отверстием для чернил основного устройства при установке чернильного контейнера, велика возможность того, что чернила, вытекшие из стыка, достигнут электрических контактов, поскольку электрические контакты прикреплены к нижней поверхности чернильного контейнера.

Краткое описание изобретения

Таким образом, главной целью настоящего изобретения является усовершенствование контейнера для жидкости, имеющего выпускное отверстие для жидкости и средство для хранения информации контактного типа, для облегчения его установки или извлечения, упрощения конструкции механизма для его установки, обеспечения большей надежности и точности с точки зрения позиционирования относительно устройства, с которым его соединяют, уменьшения усилия, необходимого для его установки, а также повышения надежности соединения его выпускного отверстия для жидкости и впускного отверстия для жидкости устройства, с которым его соединяют, и электрического соединения между его средством для хранения информации и средством для хранения информации устройства, с которым его соединяют.

Другой целью настоящего изобретения является получение конструкции контейнера для жидкости, которая предпочтительна с точки зрения предотвращения протечки по сравнению с конструкцией контейнера для жидкости известного уровня техники.

Согласно объекту настоящего изобретения получен контейнер для жидкости, с возможностью извлечения устанавливаемый в установочную часть устройства, причем установочная часть включает первую запирающую часть и вторую запирающую часть, указанный контейнер для жидкости включает корпус для содержания жидкости и окно для подачи жидкости, предназначенное для подачи жидкости в струйную печатающую головку, указанный контейнер для жидкости содержит первую входящую в зацепление часть, расположенную на первой стороне указанного корпуса и входящую в зацепление с первой запирающей частью; вторую входящую в зацепление часть, расположенную против второй стороны указанного корпуса, которая противоположна указанной первой стороне, причем указанная вторая входящая в зацепление часть входит в зацепление со второй запирающей частью; удерживающий элемент для удерживания с возможностью смещения указанной второй входящей в зацепление части; контакт, который может входить в контакт с элементом, расположенным в установочной части, для обеспечения отображения информации, относящейся к указанному контейнеру для жидкости, средством отображения информации, причем указанное окно для подачи жидкости расположено в третьей стороне указанного корпуса, которая находится между указанной первой стороной и указанной второй стороной, и указанный контакт расположен в угловой зоне между указанной второй стороной и указанной третьей стороной.

Описанный выше контейнер для жидкости устанавливают в заданный держатель для контейнера для жидкости устройства, к которому необходимо прикрепить контейнер для жидкости, следующим образом. Сначала первую крепежную часть контейнера для жидкости, расположенную на внешней поверхности одной из боковых стенок контейнера для жидкости, вводят в зацепление с первой крепежной частью держателя для контейнера для жидкости, и на контейнер для жидкости нажимают, прилагая усилие к его стенке, противоположной стенке, имеющей выпускное отверстие для жидкости. Когда на контейнер для жидкости нажимают, контейнер для жидкости входит в держатель для контейнера для жидкости, поворачиваясь вокруг первой крепежной части контейнера для жидкости. Это обеспечивается упругостью защелкивающегося рычага контейнера для жидкости, благодаря которому контейнер для жидкости точно располагается относительно держателя для контейнера для жидкости и удерживается в нем. Снабжение защелкивающегося рычага контейнера для жидкости второй крепежной частью, входящей в зацепление с крепежной частью держателя для контейнера для жидкости, дополнительно обеспечивает точное расположение контейнера для жидкости относительно держателя для контейнера для жидкости и облегчает установку контейнера для жидкости.

Кроме того, поскольку контейнер для жидкости точно и надежно располагается относительно держателя (установочного средства) для контейнера для жидкости, и выпускное отверстие для жидкости контейнера для жидкости расположено между боковой стенкой контейнера для жидкости, на внешней поверхности которой расположена крепежная часть контейнера для жидкости, которая служит указанным выше центром поворота, и противоположной боковой стенкой чернильного контейнера, возможность протечки жидкости минимизирована благодаря синергетической координации силы, генерируемой контактным давлением между выпускным отверстием для жидкости контейнера для жидкости и впускным отверстием для жидкости держателя для контейнера для жидкости, и силы, генерируемой упругостью защелкивающегося рычага контейнера для жидкости.

Кроме того, электрические контакты средства для хранения информации расположены на угловой части или кромке между боковой стенкой контейнера для жидкости, имеющей выпускное отверстие для подачи жидкости, и боковой стенкой контейнера для жидкости, на которую воздействует сила, генерируемая упругостью защелкивающегося рычага. Таким образом, электрические контакты средства для хранения информации входят в контакт с электрическими контактами держателя для контейнера для жидкости непосредственно перед тем, как будет завершен процесс установки контейнера для жидкости с его поворотом. Другими словами, электрические контакты контейнера для жидкости и электрические контакты держателя для контейнера для жидкости входят в контакт друг с другом при действии, осуществляемом для соединения выпускного отверстия для жидкости контейнера для жидкости с впускным отверстием для чернил держателя для контейнера для жидкости. Таким образом, не только электрические контакты обеих сторон вводятся в контакт друг с другом в предпочтительных условиях, но также величина усилия, требуемого для установки контейнера для жидкости, существенно меньше по сравнению с усилием, требуемым при установке контейнера для жидкости, соответствующего известному уровню техники. Кроме того, защелкивающийся рычаг (удерживающий элемент) имеет такую конструкцию, что его поверхность, обращенная к стенке держателя для контейнера для жидкости, наклонена таким образом, что чем ближе заданная точка поверхности к стенке контейнера для жидкости, имеющей выпускное отверстие для жидкости, тем ближе заданная точка поверхности к стенке контейнера для жидкости, имеющей защелкивающийся рычаг, и контейнер для жидкости и держатель контейнера для жидкости имеют такие конструкции, что, когда контейнер для жидкости установлен в держатель для контейнера для жидкости, поворотное движение контейнера для жидкости вокруг первой крепежной части контейнера для жидкости может использоваться как действие рычага, при котором выпускное отверстие для жидкости является точкой воздействия. Таким образом, если контейнер для жидкости отпустить до того, как вторая крепежная часть защелкивающегося рычага контейнера для жидкости полностью войдет в зацепление с крепежной частью установочного элемента (держателя) для контейнера для жидкости, контейнер для жидкости выталкивается вверх силой реакции, что, таким образом, информирует оператора о незавершенности процесса установки контейнера для жидкости и способствует окончательной установке контейнера для жидкости. Кроме того, средство для хранения информации расположено на указанной выше наклонной стенке, то есть в угловой части контейнера для жидкости. Таким образом, когда контейнер для жидкости установлен в установочный элемент (держатель) для контейнера для жидкости, средство для хранения информации располагается на уровне, который выше нижней стенки, то есть стенки контейнера для жидкости, имеющей выпускное отверстие для жидкости. Таким образом, даже если жидкость вытекает из выпускного отверстия для жидкости, средство для хранения информации будет защищено от воздействия протечки.

Как описано выше, настоящее изобретение позволяет получить контейнер для жидкости, который имеет выпускное отверстие для жидкости и средство для хранения информации, имеющее электрические контакты, с более простым механизмом для установки в держатель контейнера для жидкости устройства, к которому его прикрепляют, обеспечивающий упрощение процедуры его установки, более надежное и точное позиционирование, уменьшение усилия, необходимого для его установки, и улучшенное соединение между выпускным отверстием для жидкости и впускным отверстием для жидкости устройства, к которому его прикрепляют, и улучшенный контакт между электрическими контактами его средства для хранения информации и электрическими контактами устройства, с которым его соединяют.

Кроме того, настоящее изобретение может обеспечивать создание комбинации контейнера для жидкости и держателя контейнера для жидкости устройства, в которое устанавливают контейнер для жидкости, таким образом, что его электрические контакты защищены от утечки жидкости из контейнера для жидкости.

Эта и другие цели, признаки и преимущества настоящего изобретения будут более понятны при ознакомлении с нижеследующим описанием предпочтительных вариантов осуществления настоящего изобретения, данным со ссылками на прилагаемые чертежи.

Краткое описание чертежей

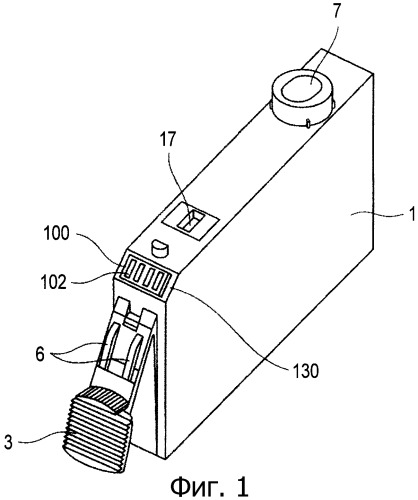

Фиг.1 - вид в перспективе чернильного контейнера в первом варианте осуществления настоящего изобретения при взгляде на нижнюю сторону.

Фиг.2(а) и 2(b) - виды сбоку и снизу соответственно чернильного контейнера, показанного на Фиг.1.

Фиг.3 - схематический вид сечения чернильного контейнера, показанного на Фиг.1, выполненного в плоскости, параллельной боковым стенкам контейнера.

Фиг.4 - схематические виды, показывающие конструкцию установочного элемента (держателя) для чернильного контейнера основного устройства струйного принтера и процедуру установки чернильного контейнера в установочный элемент (держатель) для чернильного контейнера.

Фиг.5 - вид в перспективе примера выполнения узла печатающей головки, имеющего конструкцию, обеспечивающую возможность установки с возможностью извлечения чернильного контейнера, соответствующего первому варианту осуществления настоящего изобретения.

Фиг.6 - вид в перспективе комплекта чернильных контейнеров, с возможностью извлечения устанавливаемых в узел печатающей головки, показанный на Фиг.5.

Фиг.7 - внешний вид в перспективе струйного принтера, в который устанавливают печатающую головку и чернильный контейнер для осуществления печати.

Фиг.8 - вид в перспективе струйного принтера, показанного на Фиг.7, с открытой крышкой основного устройства.

Фиг.9 - вид в перспективе комплекта чернильных контейнеров, отличающегося от комплекта, показанного на Фиг.6.

Фиг.10 - вид в перспективе одного из модифицированных вариантов чернильного контейнера, соответствующего первому варианту осуществления изобретения.

Фиг.11 - вид в перспективе другого модифицированного варианта чернильного контейнера, соответствующего первому варианту осуществления изобретения.

Фиг.12(а)-12(с) - схематические виды, показывающие другую конструкцию и процедуру установки чернильного контейнера в заданное положение в узле печатающей головки посредством упругого нажима на него.

Фиг.13 - схематический вид сбоку чернильного контейнера в другом варианте осуществления настоящего изобретения.

Фиг.14 - вид сечения чернильного контейнера и установочного элемента (держателя) для чернильного контейнера в другом варианте осуществления настоящего изобретения.

Фиг.15 - схематический вид сечения одного из модифицированных вариантов установочного элемента (держателя) для чернильного контейнера в первом варианте осуществления изобретения в плоскости, параллельной его боковым стенкам, показывающий его конструкцию.

Фиг.16 - схематический вид сечения установочного элемента (держателя) для чернильного контейнера в другом варианте осуществления изобретения в плоскости, параллельной его боковым стенкам, показывающий его конструкцию.

Фиг.17 - вид сечения чернильного контейнера, соответствующего другому варианту осуществления настоящего изобретения.

Подробное описание предпочтительных вариантов

осуществления изобретения

Далее со ссылками на прилагаемые чертежи будут описаны предпочтительные варианты осуществления настоящего изобретения.

В этом описании термин "печать" означает не только процесс формирования изображений различных типов, имеют ли смысл изображения или нет, или видимы ли изображения или нет, то есть могут ли быть изображения распознаны человеческим глазом. Другими словами, он означает процесс формирования изображений различных типов, включая процесс обработки самого носителя печати.

Значение термина "носитель печати" не ограничено бумагой, используемой в обычном печатающем устройстве. То есть он включает значительно больший круг носителей, например ткань, пластмассу, пленку, металлическую пластину, стекло, керамику, пиломатериалы, кожу и т.д. Другими словами, он означает все, на чем может быть сформировано изображение с использованием чернил. Далее "носитель печати" иногда может быть назван "бумагой".

Кроме того, термины "чернила" или "жидкость" следует интерпретировать так же широко, как и указанное выше значение термина "печать". Они включают любую жидкость, которая может формировать изображения, то есть имеющие смысл и не имеющие смысл рисунки, может обрабатывать носители печати и/или может обрабатывать сами чернила или носитель печати (например, улучшать изображения в отношении фиксации, качества, проявления цвета, долговечности и т.д. посредством отверждения окрашивающего ингредиента чернил, нанесенных на носитель печати).

1. Первый вариант осуществления изобретения

1-1 Чернильный контейнер

На Фиг.1 показан вид в перспективе чернильного контейнера в первом варианте осуществления изобретения при взгляде с нижней стороны, и на Фиг.2(а) и 2(b) показаны виды сбоку и снизу в плане чернильного контейнера, соответствующего первому варианту осуществления изобретения. На Фиг.3 показан вид сечения чернильного контейнера в плоскости, параллельной боковым стенкам чернильного контейнера. Здесь следует отметить, что в нижеследующем описании предпочтительных вариантов осуществления настоящего изобретения передняя поверхность чернильного контейнера соответствует поверхности, которая обращена к пользователю при его работе с устройством (при установке или извлечении чернильного контейнера или при выполнении подобных операций).

Чернильный контейнер 1 в этом варианте осуществления изобретения имеет удерживающий элемент (защелкивающийся рычаг) 3, прикрепленный к нижней части передней поверхности. Защелкивающийся рычаг 3 выполнен как единая часть с чернильным контейнером 1 и сформирован из смолы. Он сформирован как единое целое с чернильным контейнером 1. Он имеет такую конструкцию, что он может упруго деформироваться в направлении чернильного контейнера 1, когда чернильный контейнер 1 устанавливают в установочный элемент для чернильного контейнера (который далее иногда может быть назван держателем) печатающего устройства, или когда выполняют подобную операцию. Установочный элемент для чернильного контейнера печатающего устройства будет описан ниже. Чернильный контейнер 1 также имеет первый и второй выступы 5 и 6, которые входят в зацепление с соответствующими им частями держателя для чернильного контейнера. Первый и второй выступы 5 и 6 расположены на задней и передней сторонах чернильного контейнера 1 соответственно. В этом варианте осуществления изобретения второй выступ 6 составляет единое целое с защелкивающимся рычагом 3. Чернильный контейнер 1 прочно прикрепляется к держателю чернильного контейнера посредством зацепления между выступами 5 и 6 чернильного контейнера 1 и соответствующими им частями держателя для чернильного контейнера. Далее со ссылками на Фиг.4 будет описана процедура установки чернильного контейнера 1 в держатель для чернильного контейнера.

Нижняя стенка чернильного контейнера 1 снабжена выпускным отверстием 7 для чернил, через которое подаются чернила. Выпускное отверстие 7 для чернил соединяется с впускным отверстием печатающей головки, когда чернильный контейнер 1 установлен в держатель для чернильного контейнера. Печатающая головка будет описана ниже. Угловая часть чернильного контейнера 1, где соединяются передняя и нижняя стенки контейнера 1, скошена; передняя и нижняя стенки соединяются наклонной стенкой 130, угол наклона которой составляет приблизительно 45°. Угол наклона этой наклонной стенки приблизительно равен углу, под которым защелкивающийся рычаг 3 отступает от нижней части передней поверхности. К этой наклонной стенке 130 прикреплены средство 104 для хранения информации и печатная плата 100. Средство 104 для хранения информации хранит информацию о самом чернильном контейнере. Печатная плата 100 имеет несколько контактных площадок 102, представляющих собой электрические контакты, входящие в электрическое соединение с соединителем держателя. В случае с чернильным контейнером, показанным на Фиг.3, средство 104 для хранения информации защищено герметизирующим составом после прикрепления к печатной плате 100.

Как показано на Фиг.2 и 3, внешняя поверхность наклонной стенки 130 чернильного контейнера 1, к которой прикреплена контактная площадка 102, является одной из поверхностей чернильного контейнера 1, которые не могут выполнять роль поверхности, которая может быть опорной поверхностью чернильного контейнера 1. Другими словами, контактная площадка 102 прикреплена к поверхности чернильного контейнера 1, которая не предназначена для выполнения функции опорной поверхности чернильного контейнера 1. Таким образом, прикрепление контактной площадки 102 к внешней поверхности наклонной стенки 130 целесообразно с точки зрения предотвращения такой проблемы, как случайное повреждение контактной площадки 102. Кроме того, снабжение чернильного контейнера 1 этой наклонной стенкой 130 придает нижней стенке камеры 11 для чернил наклонную часть, которая, возможно, будет способствовать продвижению чернил в направлении выпускного окна 13 для чернил и минимизации количества чернил, которые не могут быть откачаны из камеры 11 для чернил.

В этом варианте осуществления изобретения угол наклона наклонной стенки 130 составляет 45°. В случае, когда чернильный контейнер 1 имеет такую конструкцию, в которой его окно 7 для подачи чернил выступает наружу, как показано на Фиг.3, наклонная стенка 130 не войдет в контакт с поверхностью стола или подобного предмета, на который может быть помещен чернильный контейнер 1, как в случае, когда чернильный контейнер 1 помещен на стол или подобный предмет так, что его стенка, имеющая окно для подачи чернил, обращена вниз, так и в случае, когда защелкивающийся рычаг 3 обращен вниз (очевидно, что такая возможность является только гипотетической, поскольку чернильный контейнер невозможно положить таким образом из-за наличия защелкивающегося рычага 3). Кроме того, как будет подробно описано далее, угол 45° является лучшим углом, поскольку вертикальный и горизонтальный компоненты контактного давления между контактной площадкой 102 и соединителем 152 держателя 150 лучше всего сбалансированы друг с другом. Угол наклона наклонной стенки 130 можно изменять в диапазоне, в котором можно ожидать указанного выше эффекта. Однако из практических соображений желательно, чтобы величина отклонений была в пределах 5°.

Когда чернильный контейнер 1 установлен в струйное печатающее устройство, создается возможность передачи информации (например, касающейся срока годности чернил, количества чернил в контейнере, цвета чернил и т.д., используемой для контроля различных аспектов формирования изображения, относящихся к чернильному контейнеру), содержащейся в средстве 104 для хранения информации, струйному печатающему устройству. Эта информация может использоваться струйным печатающим устройством с различными целями. Например, информация, касающаяся срока годности чернильного контейнера 1, может использоваться для подсказки пользователю необходимости замены чернильного контейнера 1 для предотвращения нарушения нормальной печати в связи с обесцвечиванием чернил и повышением вязкости чернил. Информация, касающаяся количества оставшихся чернил, может использоваться для информирования пользователя о недостаточности количества оставшихся чернил в чернильном контейнере для предотвращения неудобства для пользователя, связанного с прерыванием операции печати (подачи чернил) из-за истощения запаса чернил в ходе печати. Кроме того, информация, касающаяся цвета чернил в чернильном контейнере 1, может использоваться для предотвращения неудовлетворительной печати посредством информирования пользователя об установке чернильного контейнера, содержащего чернила, цвет которых отличается от надлежащего. Другими словами, при наличии такой информации, как указанная выше, в средстве для хранения информации, доступной для печатающего устройства, можно всегда получать высокое качество печати.

В качестве носителя 104 информации можно использовать различные средства, например магнитный носитель информации, фотомагнитный носитель информации, электрический носитель информации, механический переключатель, такой как DIP-переключатель, и т.д., другими словами, любое средство, способное хранить информацию, которой оно может обмениваться со струйным печатающим устройством, будучи введенным в контакт с контактной частью струйного печатающего устройства. Кроме того, им может быть флэш-память или мгновенно записываемый магнитный носитель. Однако, когда необходимо, чтобы использовался не только носитель 104 информации, способный снабжать печатающее устройство информацией, но также чтобы информация от печатающего устройства (например, о количестве оставшихся чернил, использованном количестве чернил и т.д., оцененных на основе данных формирования изображения) могла быть записана в средство 104 для хранения информации, или хранящаяся в нем информация могла быть изменена или стерта, можно использовать EEPROM (электрически стираемое программируемое постоянное запоминающее устройство).

Как показано на Фиг.3, внутреннее пространство чернильного контейнера 1 разделено на камеры 11 и 12 для содержания чернил. Камера 11 для содержания запаса чернил примыкает к передней стороне, где расположены крепежный защелкивающийся рычаг 3 и печатная плата 100, тогда как камера 12 для содержания запаса чернил примыкает к задней стороне и имеет выпускное отверстие 7 для чернил. Две камеры 11 и 12 для содержания запаса чернил сообщаются отверстием 13. Камера 11 для содержания запаса чернил является свободным пространством, в котором ничего не содержится кроме чернил. Однако камера 12 для содержания запаса чернил целиком заполнена абсорбирующим чернила элементом 15, сформированным из губки или подобного материала, или целиком заполнена тонким волокном или подобным материалом, и чернила, содержащиеся в камере 12 для содержания запаса чернил, впитаны в абсорбирующий чернила элемент 15. Абсорбирующий чернила элемент 15 предназначен для генерирования отрицательного давления, величина которого находится в диапазоне, в котором отрицательное давление достаточно велико для предотвращения протечки чернил через часть для подачи чернил в координации с силой, удерживающей чернила, создаваемой менисками, формируемыми в чернильных соплах печатающей головки, и достаточно невелико для того, чтобы печатающая головка могла подавать чернила.

Конструкция чернильного контейнера 1 не должна ограничиваться описанной выше, в которой внутреннее пространство чернильного контейнера 1 разделено на камеру для содержания запаса чернил, целиком заполненную абсорбирующим чернила материалом, и камеру для содержания запаса чернил, которая представляет собой только пустое пространство. Например, может быть так, что фактически все внутреннее пространство чернильного контейнера 1 полностью заполнено абсорбирующим чернила элементом. Кроме того, вместо использования абсорбирующего чернила элемента в качестве средства для генерирования отрицательного давления чернила можно заправлять непосредственно в пакет, который сформирован из эластичного материала, такого как резина, упругость которого действует в направлении растягивания стенки пакета, в результате чего его внутреннее пространство увеличивается. В таком случае отрицательная сила генерируется растягивающим усилием пакета. Кроме того, чернильный контейнер 1 может иметь форму пакета для чернил, часть стенки которого сформирована из эластичного материала и который непосредственно заправляют чернилами. В этом случае отрицательное давление генерируется за счет упругости эластичной стенки чернильного контейнера. Кроме того, чернильный контейнер 1 может представлять собой комбинацию из собственно контейнера и механизма регулирования давления (например, одностороннего клапана, который открывается, когда внутреннее давление собственно контейнера падает ниже заданного уровня). В этом случае чернила непосредственно содержатся во всем внутреннем пространстве собственно контейнера, и внутреннее давление в самом контейнере поддерживается на заданном уровне механизмом регулирования да
