Реферат



ЖООг ?яраг,:д Ф ют Юно rex ã загс

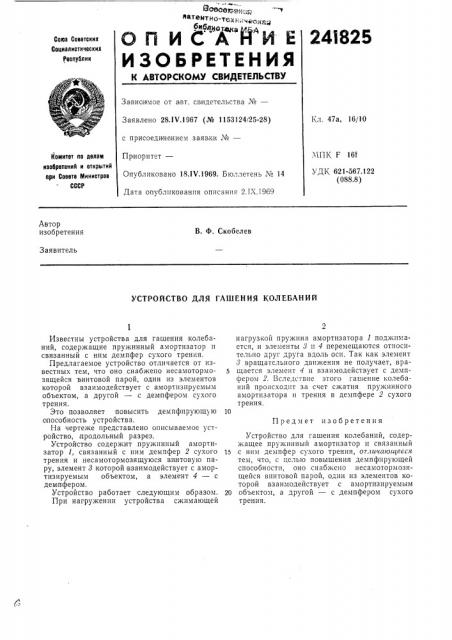

О П И С "А Й" И Е

241825

Сова Советских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Завиои хгое от авт. сьидетельства №вЂ”

Заявлено 28.IV.1967 (№ 1153124/25-28) с присоединением заявки №вЂ”

Кл. 47а, 16/10

Хомитет по делагл иаобретвннй и открытий при Совете Министров

СССР

ЧПК Г 16f

Приоритет—

УДК 621-567.122 (088.8) Опубликовано 18.IV.1969. Бюллетень ¹ 14

Дата опубликования описания 2.1Х.1969

Автор изобретения

В. Ф. Скобелев

Заявитель

УСТРОЙСТВО ДЛЯ ГАШЕНИЯ КОЛЕБАНИЙ нагрузкой пружина амортизатора 1 поджимается, и элементы 8 и 4 перемещаются относительно друг друга вдоль оси. Так как элемент

8 вращательного движения не получает, вра5 щается элемент 4 и взаимодействует с демпфером 2. Вследствие этого гашение колебаний происходит за счет сжатия пружинного амортизатора и трения в демпфере 2 сухого трения.

Устройство для гашения колебаний, содержащее пружинный амортизатор и связанный

15 с ним демпфер сухого трения, от.гичагощеася тем, что, с целью повышения демпфирующей способности, оно снабжено несамотормозящейся винтовой парой, один из элементов которой взаимодействует с амортизируемым

20 объектом, а другой — с демпфером сухого трения.

Известны устройства для гашения колебаний, содержащие пружинный амортизатор и связанный с ним демпфер сухого трения.

Предлагаемое устройство отличается от известных тем, что оно снабжено несамотормозящейся винтовой парой, один из элементов которой взаимодействует с амортизирусмым объектом, а другой — с демпфером сухого трения.

Это позволяет повысить демпфирующую способность устройства.

На чертеже представлено описываемое устройство,,продольный разрез.

Устройство содержит пружинный амортизатор 1, связанный с ним демпфер 2 сухого трения и несамотормозящуюся винтовую пару, элемент 3 которой взаимодействует с амортизируемым объектом, а элемент 4 — с демпфером.

Устройство работает следующим образом.

При нагружении устройства сжимающей

Предмет изобретения

241825

Составитель Е. Андреенкова

Редактор T. А. Рыбалова Техреду T. П. Курилко Корректор H. И. Дятлова

Заказ 2054/! Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
