iu ь)Гн

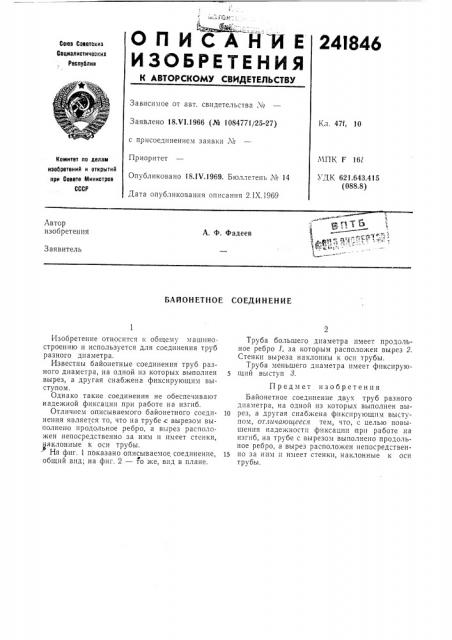

ИСАНИЕ

ИЗОБРЕТЕНИЯ

24!846

Союз Советски

Социал истнческиз

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 18.Ч1.1966 (№ 1084771/25-27) с присоединением заявки ¹

Приоритет

Опубликовано 18.IV.1969. Бюллетень № 14

Дата опубликования описания 2.1Х,1969

Кл. 47f, 10

МПК F 161

1 ДК 621.643.415 (088.8) Комитет по делам изобретений и открытий при Совете ввинистров

СССР

Автор изобретения

А. Ф. Фадеев

Заявитель

БАЙОНЕТНОЕ СОЕДИНЕНИЕ

Изобретение относится к общему машиностроению и используется для соединения труб разного диаметра.

Известны байонетные соединения труб разного диаметра, на одной из которых выполнен вырез, а другая снабжена фиксирующим выступом.

Однако такие соединения не обеспечивают надежной фиксации при работе на изгиб.

Отличием описываемого байонетного соединения является то, что на трубе с вырезом выполнено продольное ребро, а вырез расположен непосредственно за ним и имеет стенки, наклонные к оси трубы. .о

На фиг. 1 показано описываемое соединение, общий вид; на фиг. 2 — то же, вид в плане.

Труба большего диаметра имеет продольное ребро 1, за которым расположен вырез 2.

Стенки выреза наклонны к оси трубы.

Труба меньшего диаметра имеет фиксирую5 IljnH высту п 3.

Предмет изобретения

Байонетное соединение двух труб разного диаметра, на одной из которых выполнен вы10 рез, а другая снабжена фиксирующим выступом, отличающееся тем, что, с целью повышения надежности фиксации при работе на изгиб, на трубе с вырезом выполнено продольное ребро, а вырез расположен непосредствен15 но за ним и имеет стенки, наклонные к оси трубы.

241846

<ие 2

Составитель И. Злотник

Редактор М. В. Афанасьева Техред Т. П. Курилко Корректор Н. И. Дятлова

Заказ 2054/12 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
