Реферат

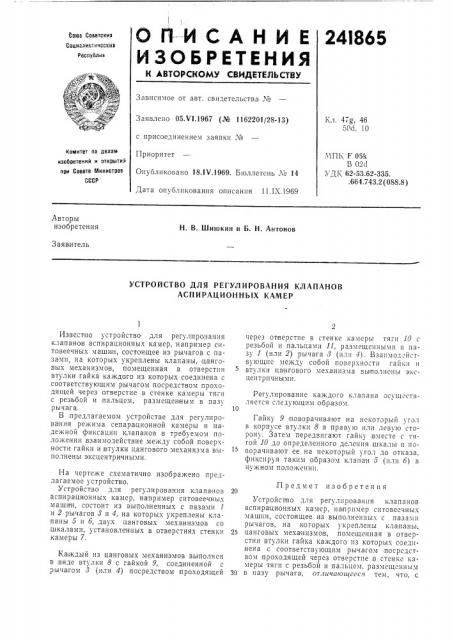

О П вЂ” И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Со!оз Советских

Социалистических

Респуйлнн

Зависимое от авт. свидетельства !хо

Кл, 47g, 46

50d, 10

3 а явлено 05.V1.1967 (№ 1162201/28-13) с присоединением заявки №

Приоритет

Опубликовано 18.IV.1969. Бюллетень ¹ 14

Дата опубликования описания 11.IX.1969

Комитет по лелем. ПК F 06К

В 02<) УД!х 62-53.62-335..664. 743. 2 (088.8 ) изобретений и открытий при Совете ййинистрои

СССР

Авторы изобретения

Н. В. Шишкин и Б. Н. Антонов

Заявитель

УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ КЛАПАНОВ

АСПИРАЦИОННЫХ КАМЕР

15

Известно устройство для регулирования клапано!в аспирационных камер, например ситовеечных машин, состоящее из рычагов с пазами, íà KQTopbix укреплены клапаны, цанговых механизмов, помещенная в отверстии втулки гайка каждого из которых соединена с соответствующим рычагом посредством проходящей через о тверстие в стенке камеры тяги с резьбой и .пальцем, размещенным в пазу рыча,га.

В предлагаемом устройстве для регулирования ре>ких!а сепарационной камеры и надежной фиксации клапанов в требуемом положении взаимодействие между собой поверхности гайки и !втулки цангового механизма выполнены эксцентричными.

На чертеже схематично изображено предлагаемое устройство.

Устройство для регулирования клапанов аспирационных камер, например ситовеечных машин, состоит из выполненных с пазами 1 и 2 рычагов 8 и 4, на которых укреплены клапаны 5 и 6, двух цанговых механизмов со шкалами, установленных в отверстиях стенки камеры 7.

Каждый из цанговых механизмов выполнен в;виде втулки 8 с гайкой 9, соединенной с рычагом 8 (или 4) посредством проходящей через отверстие в стенке камеры тяги 10 с резьбой и .пальцами 11, размещенными в пазу 1 (или 2) рычага 8 (или 1). Взаимод 110ТВ> IОщис ме>кд1 coooii поверхности Га11ки и втулки цангового меxàнизма выlпо Iíåíû эксцентрич.ными.

Регулирование каждого клапана осуществляется следующим образом.

Гайку 9 !поворачивают на некоторый уго. I в корпусе втулки 8 в правую или левую сторону. Затем передвигают гайку, вместе с тягой 10 до определенного деления шкалы и поворачивают ее на некоторый угол до отказа, фиксируя таким образом клапан 5 (или 6) в нужном положении.

Предмет изобретения

Устройство для регулирования клапанов аспирационных камер, например ситовеечных машин, состоящее из выполненных с пазами рычагов, на которых укреплены клапаны, 25 цанговых меха низмов, помещенная в отверcTHII Втулки гайка каждого из IIQTopbix соеди нена с соответствующим рычагом посредством проходящей через отверстие,в стенке камеры тяги с резьбой и пальцем. размещенным

30 в пазу рычага, отлича!ощеесч тем, что, с

241865

С ос та в и тель Г. Поля нская

Редактор Э. Н. Шибаева Текред Л. Я. Левина

Корректоры: E. Ласточкина и Л. Кооогод

Заказ 2135/7 Тираж 480 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр, Серова, д. 4

Типография, пр. Сапунова, 2 целью обеспечения удобства регулирования режима сепарацноннои камеры и надежной фиксации K.|IBIIBIHQB II требуемом Iloложенни, взаимодейспвующие между собой поверхности гайки и втулки цангового механизма выполпены эксцентричными.
