Способ электролитического осаждения цинка
Иллюстрации
Реферат

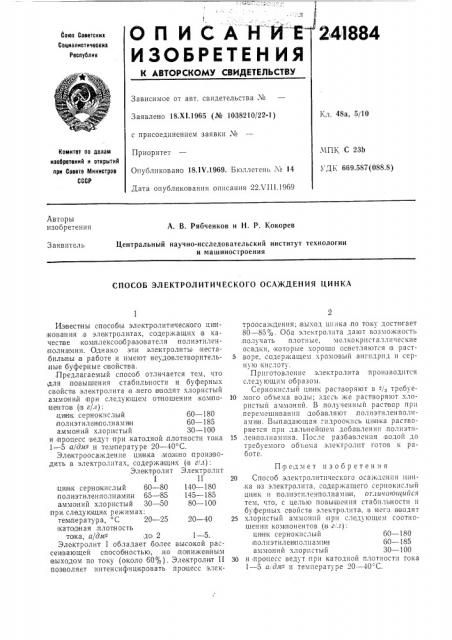

Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства ¹
Заявлено 18.XI.1965 (№ 1038210/22-1) с присоединением заявки чс
Приоритет
Опубликовано 18 IV.1969. Бюллетень ¹ 14
Дата опубликования описания 22Х111.1969
Кл. 48а, 5/10
МПК С 23b
УДК 669.587(088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Авторы изобретения
А. В. Рябченков и Н. P. Кокорев
Центральный научно-исследовательский институт технологии и машиностроения
Заявитель
СПОСОБ ЭЛЕКТРОЛИТИЧЕСКОГО ОСАЖДЕНИЯ ЦИНКА
Извеспны способы. электролитического цин1ко вания,в электролитах, содержащих в качест1ве комплексообразо вателя полиэтилен1полиа1мин. Однако эти электролиты |нестабильны:в работе и имеют неудо1влетворитель ные буферные с войства.
Предлагаемый способ отличается тем, что для повышения стабильности и буферных свойств электролита IB него в водят хлористый аммоний IllpH следующем отношении,ком1поBQIHTOIB (,В г/Л): ци1н1к сер:нокнслый 60 — 180
Illолиэтил BH!1IG;IèàìèIí 60 — 185 аммоний хлори стый 30 — 100 и процесс ведут при .катодной плотности тока
1 — 5 а/дм - и тем пературе 20 — 40 С.
Электроосаждение циника можно производить в электролитах, содержа щи х (в г!л):
Э IBIKTpo;IHT Электролит
I II цинк серно1кислый 60 — 80 140 — 180 полиэтиленполиамин 65 — 85 145 — 185 аммоний хлористый 30 — 50 80 — 100 при. Следую щих режимах: температура, С 20 — 25 20 — 40 .като1д н ая,плотн ость
ToIKB, а/дм2 goi 2 1 — 5.
Электролит I обладает более .высокой рассеи вающей способностью, .но лониженным выходом по току (около 60%). Электроли1г II поз1воляет интенсифицировать процесс электроосаждения; вь1ход цинка,по току достигает
80 — 85%. Ооа электролита дают возможность получать плотные, мелкокристаллические
Осадки, которые хорОшо Ос встляются IB pBcT5 воре, содержащем хромовый ангидрид и серн1 lo кислоту.
Приготовление электролита производится следующим образом.
Сернокислый ци,н;к растворяют в - /з тре,буе10 лого объема воды; здесь же растворяют хлористый аммоний. В .полученный расгвор при перемешивании добавляют,полиэтиленполиамин. Выпадающая гидроокись ци1нка pacTiBoряется при дальнейшем доба,влении полиэти15 лснполиамина. После разбавления,водой до требуемого объела электролит готов к работе.
П ре длет изобретения
20 Способ электролитп,!еского Осаждения цин,ка из электролита, содержащего сернокислый цинк и полиэтилеч поли а мин, От.1и 1аю1ии11ся тем, что, с целью повышения стаб11льности и буферных свойст в электролита, в него .в водят
25 хлористый аммоний при следующем соотношении компонентов (IB г л); ци нк сернокислый 60 — 180 полиэтилен полиалин 60 — 185 аммоний хлористый 30 — 100
30 и процесс ведут при катодной плотности тока
1 — 5 а/д11- и температуре 20 — -10=C.
