Реферат

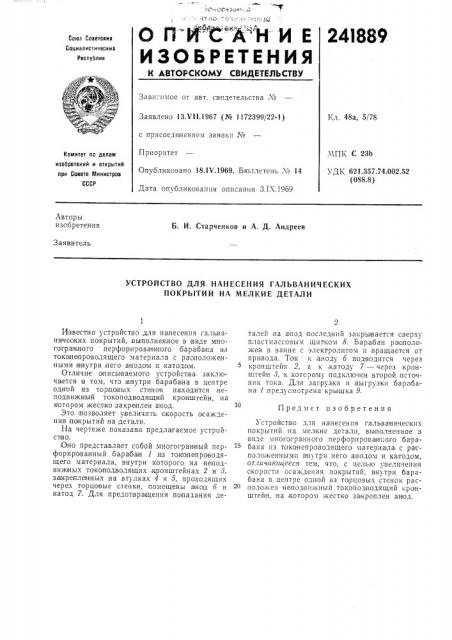

О Il-И С "А н и е

ИЗОБРЕТЕНИЯ

244889

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зави"имое от авт. свидетельства ¹

Кл. 48а, 5/78

Заявлено 13.VI I.1967 (№ 1172399/22-1) с присоеди нсниехг заявки №,ЧПК С 23Ь

УДК 621.357.74.002.52 (088.8) Приоритет

Опубликовано 18,!V.1969. Бюллетень ¹ 14

Дата опубликования оппсаштя 3.1Х.1969

К ем итет п о дел акт изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Б. И. Старченков и А. Д. Андреев

Заявитель

УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ГАЛЪВАНИЧЕСКИХ

ПОКРЫТИЙ НА МЕЛКИЕ ДЕТАЛИ

Предмет изобретения

Из вестно устройство для нанесения гальваничес|ких покрытий,,вы полненное в виде много гранного перфорированного барабана из токо непроводящегo материала с раополoжezными IBiH) три него а нодобм и катодом.

Отличие о писываемото устройства заключа ется i том, что внутри барабана в центре одной из торцовых стенок находится неподвижный токоподводящий кронштейн, на котором жестко закреплен анод.

Это,позволяет увеличить скорость о саждения по крытий на детали.

На чертеже показано предлатаехтое устройстгв о.

|Оно представляет собой бгногогран ный перфориро ва нный 63p3163IH 1 из TQKQHBIIpoâoäÿщего материала, внутри которого на неподвижяых токоподводя щих .г ронштейнах 2 и 8, загкре плегнных на втулках 4 и 5, проходящих через торцо вые стенки, помещены 3IHQI3 б и катод 7. Для предотвра щеггия попадания деталей на анод последний закрывается сверху пластмассовым щитком 8. Барабан p3io11oëo,жен в ванне с электролитом и,вращается от привода. То к к аноду б подводится через кронштейн 2, а к,катоду 7 — через кронштейн 8, к которому подключен второй истокгник тока. Для загрузки и,выгрузки барабана 1 предусмотрена крышка 9.

Устройство для нанесения гальвагническпх покрытий на мелкие детали, Bl IllrолнсíHое в виде многогранного перфоргирова н";ого барабана из токонепроводя щего материагла с palcположенсяымп внутри него анодом и катодом, от.гичаюшееея тем, что, с целью увеличения скорости осаждения покрытий, внутри барабана в центре одной из тогрцовых стенок расположен непог ввг!жный токоподводящий hpoiHштейн, на,котором жестко за креплен анод.

241889

Составитель А. Кутибашвили

Редактор H. Корченко Техред А. А. Камышникова Корректор В. В, Трутнев

Заказ 2055/11 Тираж 480 Подписное

LIÍÈÈÏÈ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
