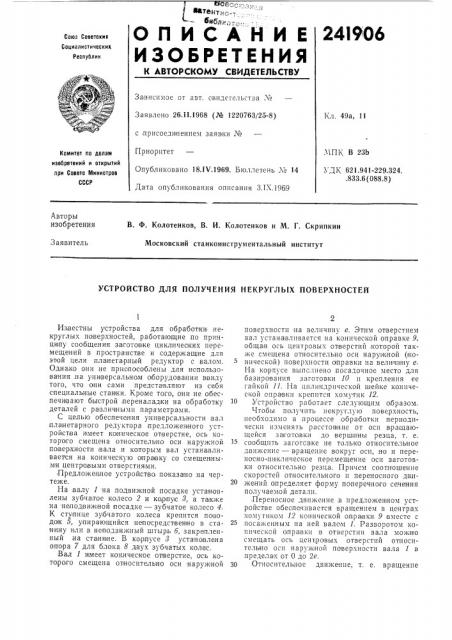

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ библио,-,.

24l9O6

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

За висимос от авт. свидетельстза №

Заявлено 26.11.1968 (№ 1220763/25-8) Кл. 49а, 11 с,присоединением заявки №

Приоритет

Опубликовано 18.IV.1969. Бюллетень ¹ 14

Дата опубликования описания З.IX.1969

Л)ПК, В 23Ь

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.941-229.324.

833 6(088 8) Авторы изобретения

В. Ф. Колотеиков, В. И. Колотенков и M. Г. Скрипкин

Московский станкоинструментальный институт

Заявитель

УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ НЕКРУГЛЫХ ПОВЕРХНОСТЕЙ

Из вестны устройства для обработки .некруглых поверхностей, работающие по принци ну сообщения заготовке цикличес ких перемещений в пространстве и содержащие для этой цели планетарный редуктор с валом.

Однако они не приспособлены для использования,на универсальном оборудовании в виду того, что они сами предста вляют из себя специальные стан ки. Кроме того, они не обеспечи вают бьгстрой,переналадки на обработку деталей с различными параметрами.

С целью обеспечения унгсверсальности,вал планетарного редуктора предложен ного уcTройст ва имеет ко ническое отверстие, ось которого смещена от носительHQ оси наружной

IIojB0pixHoсти |вала и которым вал устанавливается на коническую стпра вку со смещен ными центровыми отверстиями.

Предложенное устройство показа|но на чертеже.

На,валу 1 на .подвижной посадке у становлены зубчатое колесо 2 и ко р пупс 3, а та кже на неподвижной посадке — зубчатое колесо 4.

К ступице зубчатого колеса крепится поводстк 5, уппирающийся непосредственно в станину или в неподвижный штырь б, закре|пленный,на стани не. В корпусе 3 установлена опора 7 для блока 8 двух зубчатых колес.

Вал 1 немеет коническое отверстие, ось которого смещена оъносительно оси наружной поверхности на величину е. Этим отверстием вал устана влпвается на конической оправке 9, общая ось центровых отверстий,которой также смещена относите IbiHQ оси наружной (jKQнпческой) поверхности оправки на величину е.

На корпусе выполнено посадочное место для базирования заготовки 10 и крепления ее гайкой 11. На цилиндрической шейке конической опра вки крепится хомутик 12.

Устройство работает следующим образом.

Чтобы получить некруглую поверхность, необходимо в процессе обработки периодически изменять расстоя ние от оси враLUàþщейся 33jl o TOjBKH до вершины резца, т. е. сообщить заготсвке не только относите IbjHQB движение — вращение вокруг осн, но и переносно-ци клическое перемещение оси заготовки относительно резца. Г1ричезт соотношение скоростей относительного и переносного дви2о жений определяет форму поперечного сечения получаемой детали.

Переносное движение,в предложенном устройстве обеспечивается вращением в центрах хомутиком 12 конической опра вки. 9 вместе с

25 посаженным на ней валом 1. Разворотом конической опра вки в отверстии вала можно смещать ось центнеровых отверстий относительно осн наружной поверхности вала 1 в пределах от 0 до 2е.

30 Относительное движение, т. е. вращение

241906

10 ираж 480 зобретений ров СССР, пр. Серова, д. 4

Подписное и открытий при Совете пр. Сапунова, 2 заготовки вокруг своей оси, производиться через,плаяетарный редуктор от того же привода.

При;вра?цении шпинделя станка планшайба увлекает поводок с хомутиком 12 и приводит во вра|щение вокруг оси центро в oi?IpalB ку 9 с насаженны м на нее валом 1. Если ось це нтравь?х отверстий установлена эксцентри ?но относительно оси наружной по верхност?? вала 1, то заготовка 10 за каждый оборот оправки будет бить один раз.

Зубчатое колесо 4, жестко посаженное на валу 1, приводит во вращение через паразит:ную шестерню-сателлит блок 8, который, обкатывая|сь по непо движ ному колесу 2, удержи васа?ов?у поводком 5, увлекает за собой корпус .и сидящую на нем заготовку. За, время одного оборота опра в ки 9 заготовка может совершать различное число оборотов (в за виси|мости от передаточного отношения плапиета рното реду ктора) .

При соопношении с коростей переносно??ого и) и о?„и относителыного (pp движений " = 1

cop в поперечном сечении, получается форма, соста вленная из двух ветвей архимедовой спии п и и рали; при =2 — эллипс; при =3— и О и>0 трехгран ная по верх ность; при " =4 — четыи О ,рехгра нная по верхность и т. д.

Паразитная шестерня,в,плаяетарном ре?дукторе сохраяяет .направление вращения шпинделя стаяка и загoToiBKH.

Предмет изобретения

Устройспво,для получения некруглых поверхностей, включающее планетарный редуктор с валом,,на котором неподв|ижно за ?срепле но зубчатое колесо и подвижно устаяо влены второе зубчатое колесо, со ступицей которого жестко связан IIQIBopoK, и кор пус, несущий опо ру блока д вух зубчатых колес, за цепляющихся с зубчатыми .колесами, сидя20 щи ми на .валу, отличающееся тем, что, с целью обеспечения универсальности, вал имеет коничеокое отверстие, ось которого смещена oTHolc?ITBлыно оси наружной поверхности вала и которым .вал у стана вли вается на ко25 ническую оправку со омещен нь?ми центро выми o пверстия ми.
