Реферат

ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Настоящее изобретение относится к контейнеру подачи проявителя, съемно устанавливаемому в устройстве для приема проявителя. Оно также относится к системе подачи проявителя, снабженной контейнером подачи проявителя и устройством для приема проявителя.

В качестве примера устройства для приема проявителя можно привести устройство для формирования изображений, такое как копировальный аппарат, принтер и факсимильное устройство, а также узел формирования изображений, съемно устанавливаемый в устройстве для формирования изображений, например, в одном из перечисленных выше.

ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ

В области электрофотографических устройств для формирования изображений, таких как копировальные аппараты, принтеры и пр., используются тонер (проявитель), состоящий из микроскопических частиц. В устройствах для формирования изображений, таких, как упомянуты выше, по мере расходования проявителя устройство для формирования изображений пополняется проявителем, находящимся в контейнере подачи проявителя, съемно установленном в устройстве для формирования изображений.

Вещество проявителя состоит из чрезвычайно мелких частиц. Поэтому, при неправильных манипуляциях во время операции пополнения проявителя, появляется возможность рассыпания проявителя. Поэтому были предложены способы пополнения проявителя, при которых контейнер, подающий проявитель, устанавливают в устройство для формирования изображений и понемногу выгружают проявитель, находящийся в контейнере, через мельчайшее отверстие в контейнере подачи проявителя. В дельнейшем некоторые из этих способов нашли практическое применение.

Также предлагалось большое количество цилиндрических контейнеров подачи проявителя (обычный контейнер), в котором расположен перемешивающий элемент (выгружающий элемент) для транспортировки проявителя при его перемешивании.

Контейнер подачи проявителя, описанный выше, снабжен соединительным элементом для приведения в действие перемешивающего элемента, расположенного внутри этого контейнера. Соединительный элемент обычного контейнера подачи проявителя сконструирован так, что он принимает приводное усилие от главного узла устройства для формирования изображений путем зацепления с соединительным элементом главного узла.

После завершения установки (вставки) вышеописанного контейнера подачи проявителя в устройство для формирования изображений, пользователь должен повернуть этот контейнер на заданный угол. Когда контейнер подачи проявителя повернут на заданный угол, он получает возможность выполнять свою функцию (операцию пополнения проявителя). То есть, когда контейнер подачи проявителя повернут, отверстие, расположенное на периферийной поверхности этого контейнера, соединяется с отверстием для приема проявителя в устройстве для формирования изображений, позволяя пополнить устройство для формирования изображений проявителем.

Устройство, описанное в выложенной патентной заявке Японии Н53-46040, сконструировано так, что описанная выше операция по повороту контейнера подачи проявителя для перевода его в положение выгрузки проявителя, осуществляется автоматически.

Более конкретно, когда соединительный элемент для привода перемешивающего элемента в контейнере подачи проявителя получает приводное усилие при зацеплении с соединительным элементом устройства для формирования изображений, осуществляется операция по повороту этого контейнера в положение подачи проявителя.

Таким образом, в случае этого устройства, раскрытого в вышеупомянутом документе, разумно предположить, что поскольку контейнер подачи проявителя переводится в положение выгрузки проявителя поворотом, в устройстве предусмотрена конструкция, затрудняющая поворот соединительного элемента контейнера подачи проявителя относительно самого контейнера. Другими словами, разумно предположить, что даже после того, как контейнер подачи проявителя будет поворотом правильно переведен в положение для выгрузки проявителя, на соединительный элемент этого контейнера продолжает действовать существенное тангенциальное усилие.

То есть, в случае устройства, раскрытого в вышеупомянутом документе, даже во время процесса подачи проявителя в устройство для формирования изображений, который осуществляется после правильной установки этого контейнера в устройстве для формирования изображений путем поворота, величина усилия, необходимого для приведения в действие соединительного элемента, остается существенной.

Следовательно, в случае устройства, раскрытого в вышеупомянутом документе, величина усилия, необходимого для приведение в действие перемешивающего элемента для пополнения контейнера подачи проявителя проявителем, остается существенной и, следовательно, величина нагрузки на приводной двигатель, трансмиссию и пр. для приведения в действие перемешивающего элемента также остается существенной.

КРАТКОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Целью настоящего изобретения является создание контейнера подачи проявителя, в котором существенно уменьшена величина усилия, необходимого для приведения в действие средства выгрузки проявителя после поворота контейнера в направлении перевода в положение для выгрузки проявителя.

Согласно одному аспекту настоящего изобретения предлагается контейнер подачи проявителя, съемно устанавливаемый в устройство, принимающее проявитель, которое содержит приводное средство и средство прилагающее сдвигающее усилие, в котором контейнер подачи проявителя устанавливается установочной операцией, включающей по меньшей мере его поворот в установочном направлении, при этом контейнер подачи проявителя содержит поворотное выгружающее средство для выгрузки проявителя из контейнера подачи проявителя, средство передачи приводного усилия, предназначенное для передачи приводного усилия от приводного средства на выгружающее средство; подвижное сдерживающее средство, выполненное с возможностью перемещения между рабочим положением, в котором сдерживается относительный поворот средства передачи приводного усилия относительно контейнера подачи проявителя в установочном направлении под воздействием приводного усилия, прилагаемого приводным средством, и нерабочим положением; и средство, принимающее перемещающее усилие, предназначенное для приема от средства приложения перемещающегося усилия силы, для перемещения сдерживающего средства из нерабочего положения в рабочее положение.

Согласно другому аспекту настоящего изобретения, предлагается система подачи проявителя, содержащая устройство, принимающее проявитель, контейнер подачи проявителя, съемно устанавливаемый в устройство, принимающее проявитель, и которое устанавливается установочной операцией, включающей по меньшей мере его поворот в установочном направлении, в которой устройство, принимающее проявитель, содержит приводное средство для приложения приводного усилия и средство приложения перемещающего усилия для приложения сдвигающего усилия, в которой контейнер подачи проявителя содержит вращающийся выгружающий элемент для выгрузки проявителя из этого контейнера, средство передачи приводного усилия, предназначенное для передачи приводного усилия от приводного средства на выгружающий элемент, подвижное сдерживающее средство, выполненное с возможностью перемещения между рабочим положением, в котором сдерживается относительный поворот средства передачи приводного усилия относительно контейнера подачи проявителя в установочном направлении под воздействием приводного усилия, прилагаемого приводным средством, и нерабочим положением; средство, принимающее перемещающее усилие для приема от средства приложения перемещающего усилия для перемещения сдерживающего средства в направлении рабочего положения.

Эти и другие цели настоящего изобретения будут более понятны из нижеследующего подробного описания со ссылками на прилагаемые чертежи.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

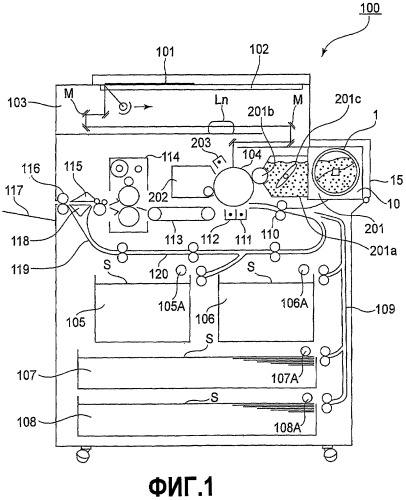

Фиг.1 - сечение устройства для формирования изображений, иллюстрирующее общую конструкцию устройства.

Фиг.2 - сечение части проявляющего устройства, показывающее его конструкцию.

Фиг.3а - вид в перспективе устройства, принимающего проявитель.

Фиг.3b - еще один вид в перспективе устройства, принимающего проявитель.

Фиг.3c - чертеж к описанию направляющего элемента.

Фиг.3d - чертеж к описанию направляющего элемента.

Фиг.4а - чертеж к описанию внутренней части устройства, принимающего проявитель, когда отверстие для приема проявителя герметично закрыто.

Фиг.4b - чертеж к описанию внутренней части устройства, принимающего проявитель, когда отверстие для приема проявителя полностью открыто.

Фиг.5а - вид в перспективе контейнера подачи проявителя.

Фиг.5b - сечение контейнера подачи проявителя.

Фиг.5с - вид сбоку контейнера подачи проявителя со стороны приема приводного усилия.

Фиг.5d - вид в перспективе второй и третьей шестерен.

Фиг.5е - запирающий элемент и окружающее его пространство для описания процесса удержания запирающего элемента под давлением.

Фиг.6а - сечение участка, генерирующего тангенциальное усилие на контейнере подачи проявителя.

Фиг.6b - разнесенный вид участка, генерирующего тангенциальное усилие на контейнере подачи проявителя.

Фиг.7 - вид в перспективе запирающего элемента.

Фиг.8а - вид в перспективе механизма переключения величины тангенциального усилия, когда тангенциальное усилие велико.

Фиг.8b - вид в перспективе механизма переключения величины тангенциального усилия, когда тангенциальное усилие мало.

Фиг.8с - еще один вид в перспективе механизма переключения величины тангенциального усилия, когда тангенциальное усилие мало.

Фиг.9 - вид в перспективе контейнера подачи проявителя, установленного в устройство, принимающее проявитель.

Фиг.10а - вид в перспективе контейнера подачи проявителя после завершения этапа установки контейнера подачи проявителя в устройство, принимающее проявитель.

Фиг.10b - сечение контейнера подачи проявителя после завершения этапа установки контейнера подачи проявителя в устройство, принимающее проявитель.

Фиг.10с - вид с торца контейнера подачи проявителя со стороны, принимающей приводное усилие, после завершения этапа установки контейнера подачи проявителя в устройство, принимающее проявитель.

Фиг.10d - сечение контейнера подачи проявителя контейнера после завершения этапа установки контейнера подачи проявителя в устройство, принимающее проявитель.

Фиг.11а - вид в перспективе контейнера подачи проявителя после завершения этапа поворота контейнера, который был выполнен после этапа установки контейнера в устройство, принимающее проявитель.

Фиг.11b - сечение контейнера подачи проявителя после завершения этапа поворота контейнера, который был выполнен после этапа установки контейнера подачи проявителя в устройство, принимающее проявитель.

Фиг.11с - вид с торца контейнера подачи проявителя со стороны привода после завершения этапа поворота контейнера, который был выполнен после этапа установки контейнера в устройство, принимающее проявитель.

Фиг.11d - сечение контейнера подачи проявителя после завершения этапа поворота контейнера, который был выполнен после этапа установки контейнера в устройство, принимающее проявитель.

Фиг.12а - вид с торца контейнера подачи проявителя со стороны привода после завершения этапа установки контейнера.

Фиг.12b - вид с торца контейнера подачи проявителя со стороны привода после завершения зацепления второй шестерни контейнера с шестерней привода контейнера в устройстве для приема проявителя.

Фиг.12с - вид с торца контейнера подачи проявителя со стороны привода после завершения этапа поворота контейнера, который был выполнен после этапа установки контейнера.

Фиг.12d - вид с торца контейнера подачи проявителя со стороны привода непосредственно после расцепления запирающего элемента после завершения этапа установки контейнера.

Фиг.12е - вид с торца контейнера подачи проявителя со стороны привода, когда запирающий элемент расцепляется после завершения этапа установки контейнера.

Фиг.13 - схематическое изображение усилия, действующего в направлении толкания шторки внутрь.

Фиг.14а - вид с торца контейнера подачи проявителя со стороны привода контейнера, после расцепления запирающего элемента.

Фиг.14b - вид с торца контейнера подачи проявителя со стороны привода, когда запирающий элемент входит в зацепление.

Фиг.14с - схематический чертеж, иллюстрирующий соотношение между направляющим элементом и направляющим участком во время вставки контейнера подачи проявителя, когда запирающий элемент не находится в зацеплении с первой шестерней.

Фиг.14d - схематический чертеж, иллюстрирующий соотношение между направляющим элементом и направляющим участком во время вставки контейнера подачи проявителя, когда запирающий элемент входит в зацепление с защелками во время вставки контейнера.

Фиг.14е - еще один схематический чертеж, иллюстрирующий соотношение между направляющим элементом и направляющим участком, когда запирающий элемент входит в зацепления во время вставки контейнера подачи проявителя.

Фиг.14f - схематический чертеж, иллюстрирующий соотношение между направляющим элементом и направляющим участком, когда запирающий элемент входит в зацепления во время извлечения контейнера подачи проявителя.

Фиг 14g - схематический чертеж, иллюстрирующий соотношение между направляющим элементом и направляющим участком, когда запирающий элемент входит в зацепления во время извлечения контейнера подачи проявителя.

Фиг.14h - вид с торца контейнера подачи проявителя со стороны привода контейнера, когда запирающий элемент находится в зацеплении с первой шестерней.

Фиг.15а - вид с торца контейнера подачи проявителя со стороны привода контейнера, непосредственно перед восстановлением зацепления запирающего элемента по второму варианту.

Фиг.15b - вид с торца части контейнера подачи проявителя со стороны привода контейнера, после восстановления зацепления запирающего элемента по второму варианту.

Фиг.16 - схематический чертеж, иллюстрирующий восстановление зацепления запирающего элемента по второму варианту.

Фиг.17а - вид с торца контейнера подачи проявителя по второму варианту со стороны привода контейнера, непосредственно после завершения этапа установки контейнера в устройство, принимающее проявитель.

Фиг.17b - вид с торца контейнера подачи проявителя по второму варианту со стороны привода контейнера, непосредственно после завершения зацепления второй шестерни контейнера с приводной шестерней устройства, принимающего проявитель.

Фиг.17с - вид с торца контейнера подачи проявителя по второму варианту со стороны привода контейнера, после завершения этапа поворота контейнера после завершения этапа установки контейнера.

Фиг.17d - вид с торца контейнера подачи проявителя по второму варианту со стороны привода контейнера, непосредственно перед тем, как запирающий элемент выйдет из зацепления, после установки контейнера.

Фиг.17e - вид с торца контейнера подачи проявителя по второму варианту со стороны привода контейнера, когда запирающий элемент отсоединяется после установки контейнера.

Фиг.17f - вид с торца контейнера подачи проявителя по второму варианту со стороны привода контейнера, непосредственно перед извлечением контейнера.

Фиг.17g - вид с торца контейнера подачи проявителя по второму варианту со стороны привода контейнера, когда запирающий элемент восстанавливает зацепление.

Фиг.17h - вид с торца контейнера подачи проявителя по второму варианту со стороны привода контейнера, когда запирающий элемент восстанавливает зацепление.

Фиг.18а - схематический чертеж модифицированного варианта запирающего элемента.

Фиг.18b - еще один схематический чертеж модифицированного варианта запирающего элемента.

Фиг.19 - схематический чертеж направляющего элемента по второму варианту.

Фиг.20 - вид в перспективе запирающего элемента по второму варианту.

Фиг.21 - приблизительный чертеж контейнера подачи проявителя по третьему варианту.

Фиг.22 - приблизительный чертеж контейнера подачи проявителя по четвертому варианту.

Фиг.23 - приблизительный чертеж контейнера подачи проявителя по пятому варианту.

Фиг.24 - приблизительный чертеж контейнера подачи проявителя по шестому варианту.

Фиг.25 - приблизительный чертеж контейнера подачи проявителя по седьмому варианту.

Фиг.26 - приблизительный чертеж контейнера подачи проявителя по восьмому варианту.

Фиг.27 - чертеж, показывающий операции работы установки контейнера подачи проявителя по восьмому варианту для выгрузки проявителя.

ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Далее будут конкретно описаны варианты настоящего изобретения со ссылками на прилагаемые чертежи.

(Вариант 1)

Сначала будет описано устройство для формирования изображений, а затем - контейнер подачи проявителя. Также, в этом варианте система, состоящая из устройства, принимающего проявитель и контейнера подачи проявителя, будет именоваться как система подачи проявителя.

(Устройство формирования изображений)

Сначала со ссылками на фиг.1 в качестве примера устройства формирования изображения, имеющего устройство, принимающее проявитель, в который с возможностью извлечения установлен контейнер подачи проявителя, будет описана конструкция копировального аппарата, использующего электрофотографический способ формирования изображений.

На этом чертеже ссылочной позицией 100 обозначен главный узел электрофотографического копировального аппарата (далее именуемый "главный узел 100 устройства"). Ссылочной позицией 101 обозначен оригинал, помещенный на стеклянный стол 102 для размещения оригиналов. Скрытое электростатическое изображение формируется путем фокусировки оптического изображения на основе данных о формируемом изображении и с помощью множества зеркал М и объектива Ln, на электрофотографическом светочувствительном элементе 104 (который далее именуется "светочувствительный барабан"), т.е. на элементе, несущем изображение. Это скрытое электростатическое изображение проявляется в видимое изображение проявляющим устройством с помощью проявителя.

В этом варианте в качестве проявителя используется тонер. Таким образом, в контейнере подачи проявителя, который будет описан ниже, хранится запас тонера. В этой связи, в случае когда проявляющее устройство рассчитано на использование проявителя, содержащего тонер и носитель, контейнер подачи проявителя имеет конструкцию, позволяющую хранить и тонер, и носитель так, чтобы в проявляющее устройство подавались и тонер, и носитель. Кроме того, в вышеописанном случае, проявляющее устройство для проявления скрытого электростатического изображения рассчитано на использование проявителя, содержащего и тонер, и носитель, и контейнер подачи проявителя может быть выполнен с возможностью хранения носителя для подачи этого носителя в проявляющее устройство.

Ссылочными позициями 105-108 обозначены кассеты, в которых хранится материал S, на который переносится изображение (далее именуемый "листами"). Среди этих листов S, хранящихся в кассетах 105-108, наиболее подходящий лист выбирается на основе информации, вводимой оператором (пользователем) с панели управления (жидкокристаллическая панель) копировального устройства, или на основании размера оригинала 101. Следует отметить, что материал, на который переносится изображение и который может использоваться в устройстве формирования изображений, не ограничен листами бумаги. Например, при необходимости может использоваться лист диапозитива и пр.

Лист, поданный в устройство 105А-108А подачи и отделения листов, транспортируется к паре выравнивающих валков 110 транспортирующим участком 109, а затем транспортируется дальше, синхронно с вращением светочувствительного барабана 104 и циклом сканирования оптической системы 103.

Ссылочными позициями 111 и 112 обозначены разрядное устройство переноса и разрядное устройство отделения, соответственно. Изображение, сформированное на светочувствительном барабане 104, переносится на лист S разрядным устройством 111 переноса. Лист S, на который только что было перенесено изображение, сформированное тонером, отделяется от светочувствительного барабана 104 разрядным устройством 112 отделения.

Затем лист S транспортируется дальше транспортным участком 113 к фиксирующему участку 114. В фиксирующем участке 114 изображение, сформированное проявителем на листе S, фиксируется теплотой и давлением. В одностороннем режиме лист S транспортируется через выпускной и переворачивающий участок 115 и, затем выводится в выходной лоток 117 парой валков 116. В многослойном режиме лист S транспортируется на пару выравнивающих валков 110 участками повторной подачи и транспортировки 119 и 120, под управлением заслонки 118 выпускного и переворачивающего участка 115. Затем лист S выводится в выходной лоток 117 по тому же пути, по которому он прошел в одностороннем режиме.

В режиме двухстороннего копирования лист S транспортируется через выпускной и переворачивающий участок 115 выводящими валками 116 до тех пор, пока лист S частично не выйдет из главного узла. Затем лист S транспортируется обратно в главный узел устройства за счет вращения валков 116 в обратном направлении и под управлением заслонки 118, в то время как задняя кромка листа S остается защемленной выводящими валками 116 после того, как лист пройдет заслонку 118. После этого лист S транспортируется на выравнивающие валки 110 участками 119 и 120 повторной подачи и транспортировки. Затем он выводится в выходной лоток 117 по той же траектории, по которой он транспортировался в режиме одностороннего копирования.

В главном узле 100 устройства, имеющем вышеописанную конструкцию, рядом с периферийной поверхностью светочувствительного барабана 104 расположены технологические устройства, формирующие изображение, такие как проявляющее устройство, выполняющее функцию проявляющего средства, очищающий участок 202, выполняющий функцию очищающего средства, первичное заряжающее устройство, выполняющее функцию заряжающего средства, и т.д. При этом очищающий участок 202 предназначен для удаления проявителя, остающегося на светочувствительном барабане 104. Первичное заряжающее устройство 203 предназначено для равномерной зарядки периферийной поверхности светочувствительного барабана 104 для формирования желаемого электростатического изображения на светочувствительном барабане 104.

(Проявляющее устройство)

Далее следует описание проявляющего устройства. Проявляющее устройство 201 является устройством для проявки скрытого электростатического изображения, сформированного на светочувствительном барабане 104 оптической системой 103 на основе информации об оригинале 101, путем адгезии проявителя к скрытому электростатическому изображению. Контейнер подачи проявителя в проявляющее устройство 201 съемно устанавливается оператором в главном узле 100 устройства.

Проявляющее устройство 201 имеет устройство 10 приема проявителя, в котором съемно установлен контейнер 1 подачи проявителя, и проявляющий узел 201а. Проявляющий узел 201а имеет проявляющий валок 201b и элемент 201с подачи проявителя. Проявитель, подаваемый из контейнера 1, подается подающим элементом 201с на проявляющий валок 201b, посредством которого он наносится на светочувствительный барабан 104. Далее, как показано на фиг.2, проявляющий валок 201b снабжен проявляющим ножом 201d для регулирования толщины слоя проявителя на валке, а в контакте с проявляющим валком 201b находится лист 201е, предотвращающий утечку проявителя через зазор между проявляющим валком 201b и стенкой проявляющего узла 201а.

Далее, как показано на фиг.9, главный узел 100 устройства снабжен крышкой 15, предназначенной для смены контейнера подачи проявителя, и являющейся частью внешнего кожуха копировального аппарата. Когда оператор устанавливает контейнер 1 подачи проявителя в главный узел 100 устройства или извлекает из него контейнер 1, оператор открывает крышку 15 для проведения операции по замене контейнера подачи проявителя.

(Устройство, принимающее проявитель)

Как показано на фиг.3а-3d, устройство 10, принимающее проявитель, снабжено участком 10а хранения, в который съемно вставляется контейнер 1 подачи проявителя, и приемным отверстием 10b для приема проявителя, выгруженного из контейнера 1. Проявитель, подаваемый сквозь приемное отверстие 10b, попадает в вышеописанный проявляющий узел 201а для использования при формировании изображений.

Далее, как показано на фиг.4а и 4b, устройство 10, принимающее проявитель, снабжено шторкой 11 проявляющего узла, которая имеет приблизительно форму полуцилиндра, кривизна которого соответствует кривизне контейнера 1 подачи проявителя и участка 10а хранения. Эта шторка 11 проявляющего узла находится в зацеплении с направляющими участками 10d, которые выполнены на нижней кромке стенки участка 10а хранения, и, тем самым, выполнена с возможностью скольжения вдоль стенки участка 10а хранения в направлении, параллельном окружности участка 10а хранения, для открывания или закрывания приемного отверстия 10b для проявителя.

Направляющий участок 10с расположен на обоих продольных концах приемного отверстия 10b для проявителя, которое может плотно закрываться или открываться движением шторки 11 проявляющего узла.

Перед установкой контейнера 1 подачи проявителя в участок 10а хранения, шторка 11 проявляющего узла находится в положении, в котором она герметично закрывает приемное отверстие 10b для проявителя, находясь в контакте с упором 10d шторки проявляющего узла, которым снабжено устройство 10, принимающее проявитель, тем самым предотвращая вытекание проявителя обратно, т.е. из проявляющего устройства в участок 10а хранения.

Далее, чтобы при открывании шторки 11 для открывания приемного отверстия 10b для проявителя, нижняя кромка приемного отверстия 10b для проявителя и верхняя кромка шторки 11 проявляющего узла точно прилегали друг к другу так, чтобы приемное отверстие 10b для проявителя оставалось полностью открытым, имеется упор 10е (фиг.10d) для регулирования конечного положения шторки 11, в которое шторка 11 перемещается для открывания.

Этот упор 10е также выполняет функцию стопорного участка, останавливающего поворот собственно контейнера 1а в тот самый момент, когда выпускное отверстие 1b совмещается с приемным отверстием 10b для проявителя. То есть, когда движение шторки 11 проявляющего узла, открывающее отверстие для приема проявителя, останавливается упором 10е, поворот контейнера 1 подачи проявителя, который находится в зацеплении со шторкой 11 проявляющего узла, останавливается открывающим выступом, который будет описан ниже.

Далее, один из продольных концов участка 10а хранения снабжен приводной шестерней 12, являющейся приводным элементом (приводным устройством) для передачи поворотного усилия от приводного электродвигателя, который предусмотрен в главном узле 100 устройства. Участок 10а хранения проявителя имеет такую конструкцию, что эта приводная шестерня приводит в действие механизм 4 выгрузки проявителя, приводя во вращение вторую шестерню 6 (фиг.5а-5d), при этом вращение направлено в ту же сторону, в которую поворачивается контейнер 1 подачи проявителя для перемещения шторки 11 проявляющего узла в направлении для открывания приемного отверстия 10b, как будет описано ниже.

Далее, приводная шестерня 12 находится в соединении с приводной зубчатой передачей для приведения во вращение элемента 201 с подачи проявителя и проявляющего валка 201b проявляющего узла, а также для приведения во вращение светочувствительного барабана 104. Приводная шестерня 12, используемая в этом варианте, имеет модуль 1 и число зубьев 17.

Далее, устройство 10, принимающее проявитель, снабжено канавкой 10h и направляющими участками 10j и 10k, выполняющими функцию средства приложения усилия, и которые имеют поверхность, наклоненную относительно направления, в котором контейнер 1 подачи проявителя вставляется и извлекается. Эти направляющие участки 10j и 10k могут называться средствами приложения усилия, направляющими устройствами и т.п.

Канавка 10h выполнена с возможностью приема направляющего участка 7с, выполняющего функцию переключения запирающего элемента в его положении, когда контейнер 1 подачи проявителя устанавливается в устройство 10, принимающее проявитель, или извлекается из него. Далее, как показано на фиг.3с и 3d, направляющие участки 10j и 10k размещены так, что они выступают внутрь участка 10а хранения канавки 10h. Далее, направляющие участки 10j и 10k размещены так, что направляющий участок 7с входит в контакт с ними, когда направляющий участок 7с скользит вдоль канавки 10h, в то время как запирающий участок 7b запирающего элемента 7 выведен из захватывающего участка 9а элемента 9 захвата запирающего элемента.

(Контейнер подачи проявителя)

Как показано на фиг.5а, собственно контейнер 1а контейнера 1 подачи проявителя, в качестве участка хранения (корпус контейнера) проявителя имеет форму, приближающуюся к полуцилиндру. Полуцилиндрический участок стенки собственно контейнера 1а снабжен выпускным отверстием 1b для проявителя, имеющим форму прорези и проходящим в продольном направлении собственно контейнера 1а.

Для защиты проявителя, хранящегося в этом собственно контейнере 1а, и для предотвращения утечки проявителя, собственно контейнер 1а желательно должен иметь определенную степень жесткости. В этом варианте собственно контейнер 1а сформирован из полистирола способом литья под давлением. Далее, выбор полимерного вещества в качестве материала для собственно контейнера 1а не ограничивается вышеописанным материалом. То есть можно использовать другие вещества, такие как ABS.

Одна из торцевых поверхностей собственно контейнера 1а снабжена ручкой 2, являющейся участком, который пользователь захватывает рукой при установке или извлечении контейнера 1. Далее, эта ручка 2 желательно должна иметь определенную степень жесткости, как и собственно контейнер 1а. Она сформирована из того же материала, что и собственно контейнер 1а, и сформирована тем же способом литья под давлением, что и собственно контейнер 1а.

Что касается крепления собственно контейнера 1а и ручки 2 друг к другу, они могут соединяться друг с другом механически, свинчиваться друг с другом, приклеиваться друг к другу или свариваться друг с другом. То есть они могут соединяться друг с другом любым способом, обеспечивающим достаточную прочность соединения, препятствующую их отсоединение друг от друга при установке или извлечении контейнера 1 подачи проявителя. В этом варианте они соединены друг с другом механическими средствами.

В качестве примера модифицированной версии ручки, контейнер 1 подачи проявителя может быть выполнен с возможностью крепления шестерен 5 и 6 к заднему концу контейнера 1 подачи проявителя относительно направления установки контейнера, а ручка 2 для манипуляции контейнером 1 подачи проявителя также крепится к заднему концу так, чтобы место зацепления между шестерней 6 и приводной шестерней 12 оставалось открытым. В этом случае элементы передачи приводного усилия (шестерни 5 и 6) могут быть защищены ручкой 2. Следовательно, можно сказать, что такая конструкция имеет преимущество перед конструкцией, описанной выше.

В этом варианте передний конец собственно контейнера 1а относительно направления установки контейнера с проявителем, снабжен первой и второй шестернями 5 и 6. Торцевая стенка собственно контейнера 1а, расположенная на противоположном конце (в продольном направлении) относительно конца, на котором расположены шестерни 5 и 6, снабжена отверстием 1с для заполнения контейнера 1 проявителем. Отверстие 1с после заправки контейнера 1 проявителем закрывается не показанным уплотняющим элементом.

Далее, когда контейнер подачи проявителя находится в рабочем положении (при котором операция установки контейнера, позволяющая выгружать проявитель из контейнера, завершена), в котором контейнер 1 подачи проявителя повернут на заданный угол после установки в устройство, принимающее проявитель, выпускное отверстие 1b для проявителя обращено приблизительно вбок, как будет описано ниже. Далее, контейнер 1 подачи проявителя выполнен так, что когда он установлен в устройство, принимающее проявитель, он должен находиться в такой ориентации, чтобы выпускное отверстие 1b для проявителя было обращено приблизительно вверх, как будет описано ниже.

(Шторка контейнера)

Как показано на фиг.5а, выпускное отверстие 1b для проявителя остается закрытым шторкой 3 контейнера, которая имеет форму приблизительно полуцилиндра, и кривизна которого приблизительно соответствует кривизне периферийной поверхности контейнера 1 подачи проявителя. Эта шторка 3 контейнера находится в зацеплении с направляющим участком 1d, который выполнен на обоих продольных концах собственно контейнера 1а. Эти направляющие участки 1d не только направляют шторку 3 контейнера, когда она скользит для открывания или закрывания, но и предотвращают расцепление шторки 3 контейнера от собственно контейнера 1а.

Далее, для предотвращения утечки проявителя из контейнера 1, поверхность шторки 3 контейнера, обращенная к выпускному отверстию 1b для проявителя, снабжена уплотняющим элементом (не показан). Однако вместо этого уплотняющий элемент можно установить на частях собственно контейнера 1а, которые прилегают к кромке выпускного отверстия 1b для проявителя. Очевидно, что уплотняющие элементы можно установить и на шторку 3 контейнера и на собственно контейнере 1а. В этом варианте уплотняющий элемент установлен только на собственно контейнере 1а.

Далее, вместо оснащения контейнера 1 подачи проявителя шторкой 3, как предусмотрено в этом варианте, выпускное отверстие 1b для проявителя может быть закрыто полимерной уплотняющей пленкой, приваренной к деталям собственно контейнера 1а, расположенным рядом с кромкой выпускного отверстия 1b. В этом случае выпускное отверстие 1b для проявителя вскрывается путем отрывания уплотняющей пленки.

Однако при такой конструкции существует возможность, что при замене контейнера 1, в котором закончился проявитель, остающийся в незначительном количестве в контейнере 1 проявитель будет рассыпаться через выпускное отверстие 1b для проявителя. Поэтому желательно, чтобы контейнер 1 подачи проявителя имел конструкцию, позволяющую повторно уплотнять выпускное отверстие 1b для проявителя шторкой 3 контейнера.

Очевидно, что существует вероятность, что при распространении (транспортировке, отгрузке) контейнера 1 подачи проявителя из контейнера 1 произойдет утечка проявителя, вызванная формой выпускного отверстия 1b для проявителя и/или степенью заполнения контейнера 1 проявителем, поэтому контейнер 1 подачи проявителя может снабжаться и уплотняющей пленкой, и шторкой 3, чтобы более надежно уплотнить контейнер 1.

(Выгружающий элемент)

Контейнер 1 подачи проявителя снабжен элементом 4 выгрузки проявителя, который расположен в собственно контейнере 1а. Выгружающий элемент 4 выполняет функцию вращающегося средства для выгрузки проявителя (выгружающего устройства) из собственно контейнера 1а в выпускное отверстие 1b путем транспортировки проявителя к этому выпускному отверстию 1b с одновременным перемешиванием проявителя при вращении. Как показано на фиг.5b, выгружающий элемент 4 в первую очередь состоит из вала 4а и перемешивающих лопастей 4b.

Один из продольных концов вала 4а установлен с возможностью вращения на собственно контейнере 1а, так, что практически перемещение вала 4а в продольном направлении не допускается. Другой продольный конец вала 4а соединен с первой шестерней 5 так, что он выполнен с возможностью соосного вращения с первой шестерней 5. Более конкретно, эти два элемента соединены путем скрепления участка вала первой шестерни 5 и второго конца вала 4а друг с другом в собственно контейнере 1а. Далее, чтобы предотвратить уте
