241914

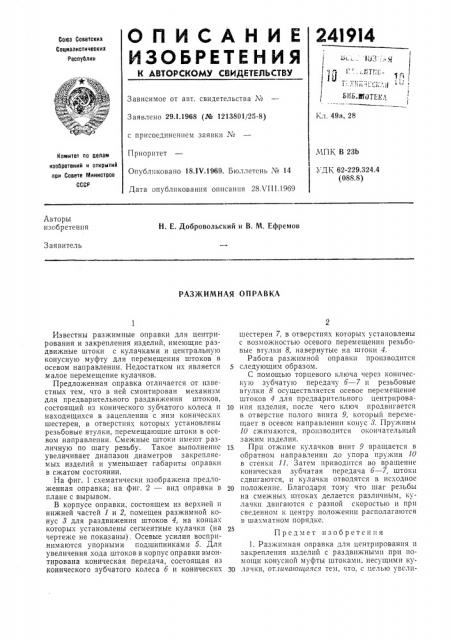

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республии
Зависимое от авт. свидетельства М
Кл. 49а, 28
Заявлено 29.1.1968 (№ 1213801/25-8) с присоединением заявки М
МПК В 23Ь
Приоритет
Опубликовано 18.1V.1969. Бюллетснь A 14
Дата опубликования описания 28 VIII.1969 йомитеI по делам изобретений и отнрытий ори Совете Министров
СССР
УДК 62-229.324.4 (088.8) Авторы изобретения
Н. Е. Добровольский и В. М. Ефремов
Заявитель
РАЗЖИМНАЯ ОПРАВКА
Известны разжимные оправки для центрирования и закрепления изделий, имеющие раздвижные штоки с кулачками и центральную конусную муфту для перемещения штоков в осевом направлении. Недостатком их является малое перемещение кулачков.
Предложенная оправка отличается от известных тем, что в ней смонтирован механизм для предварительного раздвижения штоков, состоящий из конического зубчатого колеса и находящихся в зацеплении с ним конических шестерен, в отверстиях которых установлены резьбовые втулки, перемещающие штоки в осевом направлении. Смежные штоки имеют различную по шагу резьбу. Такое выполнение увеличивает диапазон диаметров закрепляемых изделий и уменьшает габариты оправки в сжатом состоянии.
На фиг. 1 схематически изображена предложенная оправка; на фиг. 2 — вид оправки в плане с вырывом.
В корпусе оправки, состоящем из верхней и нижней частей 1 и 2, помещен разжимной конус 3 для раздвижения штоков 4, на концах которых установлены сегментные кулачки (на чертеже не показаны), Осевые усилия воспринимаются упорными подшипниками 5. Для увеличения хода штоков в корпус оправки вмонтирована коническая передача, состоящая из конического зубчатого колеса б и конических шестерен 7, в отверстиях которых установлены с возможностью осевого перемещения резьбовые втулки 8, навернутые на штоки 4.
Работа разжимной оправки производится
5 следующим образом.
С помощью торцевого ключа через коническую зубчатую передачу 6 — 7 и резьбовые втулки 8 осуществляется осевое перемещение штоков 4 для предварительного центрирова10 ния изделия, после чего ключ продвигается в отверстие полого винта 9, который перемещает в осевом направлении конус 8. Пружины
10 сжимаются, производится окончательный зажим изделия.
15 При отжиме кулачков винт 9 вращается в обратном направлении до упора пружин 10 в стенки 11. Затем приводится во вращение коническая зубчатая передача 6 — 7, штоки сдвигаются, и кулачки отводятся в исходное
20 положение. Благодаря тому что шаг резьбы на смежных IIITQKBx делается различным, кулачки двигаются с разной скоростью и при сведенном к центру положении располагаются в шахматном порядке.
Предмет изобретения
1. Разжимная оправка для центрирования и закрепления изделий с раздвижными при помощи конусной муфты штоками, несущими ку30 лачки, отличавшаяся тем, что, с целью увсли241914 чения диапазона диаметров закрепляемых изделий, в оправку вмонтирован механизм для предварительного раздвижения штоков, состоящий из конического зубчатого колеса и находящихся в зацеплении с ним конических шестерен, в отверстиях которых установлены резьбовые втулки, перемещающие штоки в осевом направлении.
2. Оправка по п. 1, отличающаяся тем, что, с целью уменьшения ее габаритов в сжатом состоянии, сме?KHbIp штоки имеют различную по шагу резьбу.
