Реферат

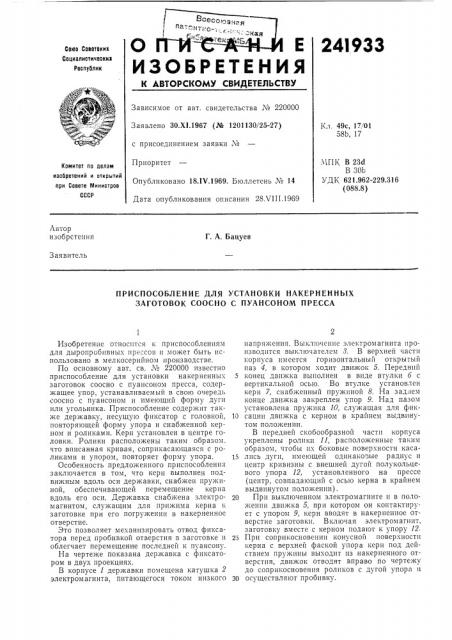

I оюооюз тая

СПИ "" Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

24l 933

Союз Советоиих

Социалистических

Республик

Зависимое от авт. свидетельства № 220000

Заявлено ЗО.Х!.1967 (№ 1201130/25-27) с присоединением заявки ¹

Приоритет

Опубликовано 18.1V.1969. Бюллетень № 14

Дата опубликования описания 28Х111.1969

Кл, 49с, 17/01

58b, 17. т1ПК В 23d

В 30Ь

УДК, 621.962-229.316 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Автор изобретения

Г. А. Бацуев

Заявитель

ПРИСПОСОБЛЕНИЕ ДЛЯ УСТАНОВКИ НАКЕРНЕННЫХ

ЗАГОТОВОК СООСНО С ПУАНСОНОМ ПРЕССА

Изобретение относится к приспособлениям для дыропробивных прессов и может быть использовано в мелкосерийном производстве.

По основному авт. св. ¹ 220000 известно приспособление для установки накерненных заготовок соосно с пуансоном пресса, содержащее упор, устанавливаемый в свою очередь соосно с пуансоном и имеющий форму дуги или угольника. Приспособление содержит также державку, несущую фиксатор с головкой, повторяющей форму упора и снабженной керном и роликами. Керн установлен в центре головки. Ролики расположены таким образом, что вписанная кривая, соприкасающаяся с роликами и упором, повторяет форму упора.

Особенность предложенного приспособления заключается в том, что керн выполнен подвижным вдоль оси державки, снабжен пружиной, обеспечивающей перемещение керна вдоль его оси. Державка снабжена электромагнитом, служащим для прижима керна к заготовке при его погружении в накерненное отверстие.

Это позволяет механизировать отвод фиксатора перед пробивкой отверстия в заготовке и облегчает перемещение последней к пуансону.

На чертеже показана державка с фиксатором в двух проекциях.

В корпусе 1 державки помещена катушка 2 электромагнита, питающегося током низкого напряжения. Выкл;очение электромагнита производится выключателем 8. В верхней части корпуса имеется горизонтальный открьпый паз 4, в котором ходит движок 5. Передний

5 конец движка выполнен в виде втулки 6 с вертикальной осью. Во втулке установ.тен керн 7, снабженньш пружиной 8. На заднем конце движка закреплен упор 9. Над пазом установлена пружина 10, служащая для фикИ сации движка с керном в крайнем выдвинутом положении.

В передней скобообразной части корпуса укреплены ролики 11, расположенные таким образом, чтобы их боковые поверхности каса15 лись дуги, имеющей одинаковые радиус и центр кривизны с внешней дугой полукольцевого упора 12, установленного на прессе (центр, совпадающий с осью керна в крайнем выдвинутом положении) .

20 При выключенном электромагните и в поло>кении движка 5, при котором он контактирует с упором 9, керн вводят в накерненное отверстие заготовки. Включая электромагнит, заготовку вместе с керном подают к упору 12.

25 При соприкосновении конусной поверхности керна с верхней фаской упора керн под действием пружины выходит из накерненного отверстия, движок отводят вправо по чертежу до соприкосновения роликов с дугой упора и

30 осуществляют пробивку.

241933

Предмет изобретения

Составитель Ю. Цейтлин

Редактор В. H. Торопова Текред А. А. Кгмышникова Корректор В. Л. Шошенская

Заказ 2079,1:> Тиране 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Советс Министров СССР

Москва, Центр, гр. Серова, д 4

Типография, пр. Сапунова, 2

1. Приспособление для установки накерненных заготовок соосно с пуансоном пресса по авт. св. ¹ 220000, отличающееся тем, что, с целью механизации отвода фиксатора перед пробивкой отверстия в заготовке, керн выполнен подвижным вдоль оси державки и снабжен пружиной, обеспечивающей перемещение керна вдоль его оси.

2. Приспособление по п. 1, отличающееся тем, что с целью облегчения перемещения за5 готовки к пуансону, державка снабжена электромагнитом, служащим для прижима керна к заготовке при его погружении в накерненное отверстие.
