Устройство задней подсветки, способ управления задней подсветкой и устройство жидкокристаллического дисплея

Устройство задней подсветки, способ управления задней подсветкой и устройство жидкокристаллического дисплея

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Изобретение относится к устройству задней подсветки, к способу управления задней подсветкой и к устройству жидкокристаллического дисплея, в частности к устройству задней подсветки, способу управления задней подсветкой и к устройству жидкокристаллического дисплея, которые позволяют с высокой точностью и с низкими затратами корректировать яркость или цветность излучаемого света.

Уровень техники

Устройство жидкокристаллического дисплея (LCD (ЖКД, жидкокристаллический дисплей)) состоит из жидкокристаллической панели, включающей в себя подложку цветного фильтра, имеющего красный, зеленый и синий цвета, слой жидких кристаллов и т.п., заднюю подсветку, расположенную на задней поверхности жидкокристаллической панели, и т.п.

В устройстве жидкокристаллического дисплея степенью скручивания молекул жидких кристаллов в слое жидких кристаллов управляют путем изменения напряжения, и свет (белый свет) задней подсветки, передаваемый через слой жидких кристаллов в соответствии со степенью скручивания молекул жидких кристаллов, становится красным, зеленым или синим светом, проходя через подложку цветного фильтра, имеющую такие цвета, как красный, зеленый или синий. В соответствии с этим отображается изображение.

Следует отметить, что в следующем описании управление степенью скручивания молекул жидких кристаллов, путем изменения напряжения так, что можно изменять степень пропускания света, называется управлением относительным отверстием жидких кристаллов. Кроме того, яркость света, излучаемого от задней подсветки, которая представляет собой источник света, называется "яркостью излучения света", и яркость света, излучаемого со стороны передней поверхности жидкокристаллической панели, которая представляет собой яркость света, воспринимаемую зрителем, который визуально распознает отображаемое изображение, называется "яркостью отображения".

В устройствах жидкокристаллического дисплея до настоящего времени выполняют управление таким образом, что необходимая яркость изображения могла быть достигнута в каждом пикселе экрана при освещении с помощью задней подсветки всего экрана жидкокристаллической панели с равномерной и максимальной (по существу, максимальной) яркостью и путем управления только относительным отверстием каждого пикселя жидкокристаллической панели. Таким образом, например, возникала проблема, состоящая в том, что потреблялось большое количество мощности даже при отображении темного изображения, поскольку задняя подсветка излучает свет с максимальной яркостью задней подсветки.

Что касается этой проблемы, например, были разработаны технологии, реализующие пониженное потребление энергии и расширенный динамический диапазон яркости отображения путем разделения экрана на множество блоков и изменения яркости задней подсветки каждого разделенного блока в соответствии с входным сигналом изображения (см., например, Патентные документы 1 и 2).

Для выполнения управления таким образом, что яркость задней подсветки меняется для каждого разделенного блока в соответствии с входным сигналом изображения для каждого разделенного блока необходимо корректировать яркость излучения света и цветность при включении задней подсветки.

В качестве способа коррекции яркости и цветности излучаемого света для каждого блока обычно выполняют управление с обратной связью, при котором заданное количество датчиков для детектирования яркости излучаемого света или цветности предусмотрено в области излучения света, и коррекцию выполняют в соответствии с яркостью излучаемого света или цветностью, детектируемой каждым из датчиков.

Патентный документ 1: публикация, находящаяся на экспертизе заявки на японский патент No.2005-17324

Патентный документ 2: публикация, находящаяся на экспертизе заявки на японский патент No.11-109317

Сущность изобретения

Техническая задача

При таком управлении с обратной связью возникает проблема, связанная с тем, какое количество датчиков следует предусмотреть в области излучения света. То есть когда большое количество датчиков предусмотрено в области излучения света таким образом, что протяженность, на которой выполняют детектирование с помощью одного датчика, становится как можно меньшей, повышается точность измерений и может быть достигнуто более точное управление яркостью или цветностью излучения света. Однако при этом повышается стоимость устройства.

В то же время, когда малое количество датчиков, например один или два датчика, предусмотрены для всей области излучения света, хотя может быть выполнена коррекция всей области излучения света, коррекция в модулях блоков затрудняется. Таким образом, возникает нерегулярность яркости или цветности излучения света в пределах области излучения света.

Настоящее изобретение было выполнено с учетом описанной выше ситуации и обеспечивает возможность коррекции яркости или цветности излучения света с высокой точностью и при низких затратах.

Техническое решение

Устройство задней подсветки в соответствии с первым аспектом настоящего изобретения, которое имеет область излучения света, в которой предусмотрены N (≥1) малых областей, каждая из которых включает в себя один или больше блоков и используется как модуль, для которого корректируют яркость или цветность излучения света, и в котором М (≥2) областей, составленных из N малых областей, расположены рядом друг с другом, и которое выполнено с возможностью управлять яркостью излучения света каждого блока, включает в себя средство управления излучением света, обеспечивающее возможность обработки, последовательно выполняемой для всех М областей, причем эта обработка включает в себя установку одной из М областей в качестве области коррекции, и обеспечивающее излучение света в области детектирования, которая представляет собой малую область в пределах области коррекции, и излучение света в малых областях, которые расположены в других (М-1) областях, кроме области коррекции, и положения которых в областях соответствуют области детектирования, последовательно выполняемого для всех малых областей в области коррекции; и средство детектирования, предназначенное для детектирования яркости или цветности излучения света в области детектирования, причем средство детектирования предусмотрено в М областях на основе взаимнооднозначного соответствия.

Средство управления излучением света может обеспечить излучения света в области детектирования и излучение света в соответствующих малых областях в пределах других областей, кроме области коррекции, во время периода определения, предусмотренного перед или после управления яркостью излучения света на основе входного сигнала изображения.

Каждая из малых областей может включать в себя один блок. Устройство задней подсветки может дополнительно включать в себя средство управления током, предназначенное для управления величиной тока, подаваемого в излучающий свет элемент в блоке. Средство управления током может обеспечить подачу в излучающий свет элемент в блоке, для которого средство детектирования не может выполнить детектирование с тем же значением тока, что и значение тока, подаваемое во время управления яркостью излучения света на основе входного сигнала изображения, значения тока, большего, чем значение тока, подаваемое во время управления яркостью излучения света.

Излучение света в каждой из малых областей может быть выполнено с частотой 60 Гц или выше.

Способ управления задней подсветкой в соответствии с первым аспектом настоящего изобретения для устройства задней подсветки, которое имеет область излучения света, в которой предусмотрены N (≥1) малых областей, каждая из которых включает в себя один или больше блоков, используемых как модули, для которых корректируют яркость или цветность излучения света, и в котором М (≥2) областей, составленных из N малых областей, расположены рядом друг с другом, которое включает в себя средство детектирования, предназначенное для детектирования яркости или цветности излучения света, причем средство детектирования предусмотрено в М областях на основе взаимнооднозначного соответствия, и которое выполнено с возможностью управления яркостью излучения света для каждого блока, способ включает в себя этап - обеспечивают обработку, последовательно выполняемую для всех М областей, причем эта обработка включает в себя установку одной из М областей в качестве области коррекции и обеспечение излучения света в области детектирования, которая представляет собой малую область в пределах области коррекции, и излучения света в малых областях, которые расположены в других (М-1) областях, кроме области коррекции, и положения которых в областях соответствуют области детектирования, последовательно выполняемого для всех малых областей в области коррекции, и детектирование яркости или цветности излучения света в области детектирования.

Устройство жидкокристаллического дисплея в соответствии со вторым аспектом настоящего изобретения, включающее в себя заднюю подсветку, которая имеет область излучения света, в которой предусмотрены N (≥1) малых областей, каждая из которых включает в себя один или больше блоков, используемых как модули, для которых корректируют яркость или цветность излучения света, и в которой М (≥2) областей, составленных из N малых областей, расположены рядом друг с другом, и которое выполнено с возможностью управления яркостью излучения света для каждого блока, включает в себя средство управления излучением света, обеспечивающее последовательное выполнение обработки для всех М областей, причем эта обработка включает в себя установку одной из М областей в качестве области коррекции и обеспечение излучения света в области детектирования, которая представляет собой малую область в пределах области коррекции, и излучение света в малых областях, которые расположены в других (М-1) областях, кроме области коррекции, и положения которых в этих областях соответствуют области детектирования, последовательно выполняемого для всех малых областей в области коррекции; и средство детектирования, предназначенное для детектирования яркости или цветности излучения света в области детектирования, причем средство детектирования, предусмотрено в М областях на основе взаимнооднозначного соответствия.

Средство управления излучением света может обеспечить излучение света в области детектирования и излучение света в соответствующих малых областях в пределах других областей, кроме области коррекции, выполняемой во время периода определения, предусмотренного перед или после управления яркостью излучения света на основе входного сигнала изображения.

Каждая из малых областей может включать в себя один блок. Устройство задней подсветки может дополнительно включать в себя средство управления током, предназначенное для управления силой тока, подаваемого в излучающий свет элемент в блоке. Средство управления током может обеспечить подачу в излучающий свет элемент в блоке, для которого средство детектирования не может выполнить детектирование, с тем же значением тока, что и значение тока, подаваемого во время управления яркостью излучения света на основе входного сигнала изображения, значения тока, большего, чем значение тока, подаваемое во время управления яркостью излучения света.

Излучение света в каждой из малых областей может быть выполнено с частотой 60 Гц или выше.

В первом и втором аспектах настоящего изобретения обеспечивается выполнение обработки для всех М областей. Обработка включает в себя установку одной из М областей в качестве области коррекции и обеспечение излучения света в области детектирования, которая представляет собой малую область в пределах области коррекции, и излучения света в малых областях, которые расположены в других (М-1) областях, кроме области коррекции, и положения которых в областях соответствуют области детектирования, последовательно выполняемого для всех малых областей в области коррекции. При такой обработке детектируют яркость или цветность излучения света в области детектирования.

Предпочтительные эффекты

В соответствии с настоящим изобретением может быть выполнена коррекция яркости или цветности излучения света с высокой точностью и с малыми затратами.

Краткое описание чертежей

На фиг.1 показана иллюстрация, представляющая пример конфигурации варианта выполнения устройства жидкокристаллического дисплея, в котором применяется настоящее изобретение.

На фиг.2 показана иллюстрация, представляющая подробную конфигурацию задней подсветки.

На фиг.3 показана иллюстрация, представляющая подробную конфигурацию области модуля коррекции задней подсветки.

На фиг.4 показана иллюстрация, предназначенная для пояснения положения периода определения во время периода времени 4-го кадра.

На фиг.5 показана иллюстрация, предназначенная для пояснения порядка освещения блоков во время коррекции яркости.

На фиг.6 показана иллюстрация, предназначенная для пояснения деталей периода определения.

На фиг.7 показана иллюстрация, представляющая освещение отдельных блоков во время коррекции яркости.

На фиг.8 показана иллюстрация, представляющая освещение отдельных блоков во время коррекции яркости.

На фиг.9 показана функциональная блок-схема контроллера задней подсветки и источника света.

На фиг.10 показана блок-схема последовательности операций, предназначенная для пояснения обработки управления задней подсветкой.

На фиг.11 показана иллюстрация, предназначенная для пояснения уменьшения уровня сигнала приема света в соответствии с расстоянием от датчика.

На фиг.12 показана иллюстрация, предназначенная для пояснения уменьшения уровня сигнала приема света в соответствии с расстоянием от датчика.

На фиг.13 показана иллюстрация, поясняющая изменение величины тока, подаваемого в блок, расположенный на расстоянии от датчика.

На фиг.14 показана иллюстрация, предназначенная для пояснения расширения области коррекции в случае, когда значение подаваемого тока меняется.

На фиг.15 показана иллюстрация, поясняющая изменение светодиода, связанное с ухудшением характеристик с течением времени.

На фиг.16 показана иллюстрация, поясняющая изменение светодиода, связанное с ухудшением характеристик с течением времени.

На фиг.17 показана иллюстрация, поясняющая изменение светодиода, связанное с ухудшением характеристик с течением времени.

Пояснение номеров ссылочных позиций

1 устройство жидкокристаллического дисплея, 12 задняя подсветка, 13 модуль управления, 32 контроллер источника света, 51 часть управления, 61 калькулятор, 62 контроллер синхронизации, SR датчик, В блок, SA область, LA область модуля коррекции

Подробное описание изобретения

Ниже со ссылкой на чертежи будут описаны варианты выполнения настоящего изобретения.

На фиг.1 показан пример конфигурации варианта выполнения устройства жидкокристаллического дисплея, в котором используется настоящее изобретение.

Устройство 1 жидкокристаллического дисплея, показанное на фиг.1, состоит из жидкокристаллической панели 11, включающей в себя подложку цветного фильтра, имеющую такие цвета, как красный, зеленый и синий, слой жидких кристаллов, и т.п.; заднюю подсветку 12, расположенную на задней поверхности панели 11 жидких кристаллов; модуль 13 управления, который управляет панелью 11 жидких кристаллов и задней подсветкой 12, и модуль 14 источника питания.

Устройство 1 жидкокристаллического дисплея отображает оригинальное изображение, соответствующее сигналу изображения в заданной области отображения (области, соответствующей блоку 21 дисплея и жидкокристаллической панели 11). Следует отметить, что входной сигнал изображения, подаваемый в устройство 1 жидкокристаллического дисплея, соответствует, например, изображению с частотой кадров 60 Гц (ниже называется изображением кадра), и в следующем описании 1/60 с называется периодом времени 1-го кадра.

Жидкокристаллическая панель 11 состоит из блока 21 дисплея, в котором расположено множество отверстий, через которые проходит белый свет от задней подсветки 12, и драйвер 22 истока и драйвер 23 затвора, которые выводят сигналы управления в транзисторы (TFT: ТПТ, тонкопленочные транзисторы), которые не представлены, предусмотрены для каждого из отверстий блока 21 дисплея.

Белый свет, передаваемый через отверстие блока 21 дисплея, преобразуется с помощью цветного фильтра, формируемого на подложке цветного фильтра, которая не показана, в красный, зеленый и синий свет. Набор из трех отверстий, через которые излучают лучи красного, зеленого и синего света, соответствует одному пикселю блока 21 дисплея.

Задняя подсветка 12 излучает свет в области излучения света, соответствующей области 21 дисплея. Область излучения света задней подсветки 12 разделена на множество блоков (областей), и освещением управляют для индивидуальных разделенных блоков, как описано ниже со ссылкой на фиг.2.

Модуль 13 управления состоит из калькулятора 31 яркости отображения, контроллера 32 источника света и контроллера 33 жидкокристаллической панели.

Сигнал изображения, соответствующий каждому изображению кадра, передают из внешнего устройства в калькулятор 31 яркости отображения. Калькулятор 31 яркости отображения рассчитывает распределение яркости изображения кадра от передаваемого сигнала изображения и рассчитывает необходимую яркость отображения каждого блока в соответствии с распределением яркости изображения кадра. Рассчитанную яркость отображения передают в контроллер 32 источника света и в контроллер 33 жидкокристаллической панели.

Контроллер 32 источника света рассчитывает яркость задней подсветки каждого блока в соответствии с яркостью отображения блока, передаваемой из калькулятора 31 яркости отображения. Затем, в результате выполнения управления PWM (ШИМ, широтно-импульсная модуляция), контроллер 32 источника света управляет каждым блоком задней подсветки 12 таким образом, чтобы можно было получить расчетное значение яркости задней подсветки. Управление яркостью излучением света (яркостью задней подсветки) для задней подсветки 12 в соответствии с входным сигналом изображения ниже называется нормальным управлением ШИМ.

Кроме того, контроллер 32 источника света также выполняет управление излучением света (ниже называется управлением измерением в соответствующих случаях) для коррекции яркости или цветности излучения света в соответствии с яркостью или цветностью излучаемого света каждого блока, детектируемыми с помощью датчика SR (фиг.2), который предусмотрен для задней подсветки 12.

Здесь, датчик SR представляет собой датчик яркости или датчик цветности. Следует отметить, что в следующем описании для простоты пояснения будет описан пример, в котором датчики SR, предусмотренные для задней подсветки 12, представляют собой датчики яркости, и датчики яркости излучения света для отдельных блоков корректируют с помощью управления определением. Однако аналогичную обработку можно выполнять для случая, когда корректируют цветность каждого блока. Кроме того, можно корректировать как яркость излучения света, так и цветность.

Яркость задней подсветки каждого блока, рассчитанную контроллером 32 источника света, передают в контроллер 33 жидкокристаллической панели.

Контроллер 33 жидкокристаллической панели рассчитывает относительное отверстие жидких кристаллов каждого пикселя в блоке 21 дисплея в соответствии с яркостью отображения каждого блока, передаваемой из калькулятора 31 яркости отображения, и яркостью задней подсветки каждого блока, передаваемый из контроллера 32 источника света. Затем контроллер 33 жидкокристаллической панели передает сигнал управления в драйвер 22 истока и драйвер 23 затвора жидкокристаллической панели 11 таким образом, что можно получить рассчитанное значение относительного отверстия жидкого кристалла, и выполняет управление управлением TFT в каждом пикселе блока 21 дисплея.

Модуль 14 источника питания передает требуемое питание в каждый модуль устройства 1 жидкокристаллического дисплея.

На фиг.2 показана подробная конфигурация задней подсветки 12. Следует отметить, что на фиг.2 иллюстрируется только часть области излучения света задней подсветки 12. Кроме того, внешние номера на фиг.2 представлены для пояснения, и эти номера не представляют собой часть задней подсветки 12.

Сетка из наименьших квадратов, показанная на фиг.2, представляет блоки В, которые представляют собой блоки управления яркостью излучения света задней подсветки 12. В каждом блоке В предусмотрены один или больше наборов светодиодов (излучающих светодиодов), используемых как излучающие свет элементы, которые излучают свет красного, зеленого и синего цвета.

Следует отметить, что блоки В получают путем виртуального деления области излучения света задней подсветки 12, а не физического деления области излучения света с использованием разделительных границ или тому подобного. Таким образом, свет, излучаемый из излучающего свет элемента, предусмотренного в блоке В, рассеивается с помощью рассеивающей пластины, которая не показана, и поступает не только на переднюю сторону блока В, но также на переднюю сторону блоков, расположенных рядом с блоком В.

В задней подсветке 12 область SA состоит из четырех блоков в горизонтальном направлении (поперечном направлении на чертеже) и четырех блоков в вертикальном направлении (продольное направление на чертеже), то есть из 4×4, шестнадцати, блоков В. На фиг.2 отдельные области SA показаны с использованием различных структур. Кроме того, область LA модуля коррекции сформирована из области, в которой 2×2 области SA расположены в горизонтальном и вертикальном направлениях. Таким образом, в области излучения света задней подсветки 12 области SA и области LA модуля коррекции расположены с повторением в горизонтальном и вертикальном направлениях.

Датчики SR предусмотрены в областях SA на основе взаимнооднозначного соответствия. Область SA представляет собой наибольшую область, для которой датчик SR может выполнять детектирование при том же значении тока, что и значение тока, подаваемого, когда выполняют нормальное управление ШИМ, то есть когда яркостью излучения света управляют в соответствии с входным сигналом изображения. Датчик SR помещен в центре области SA.

Контроллер 32 источника света параллельно выполняет одинаковое управление определения для отдельных областей LA модуля коррекции. Ниже поясняется управление определения для одной области LA модуля коррекции. Очевидно, что нормальное управление ШИМ для управления яркостью излучения света в соответствии с входным сигналом изображения выполняют путем управления каждого блока В.

На фиг.3 показана иллюстрация, представляющая подробную конфигурацию области LA модуля коррекции.

Область LA модуля коррекции включает в себя 2×2 области SA, как описано выше. В случае когда отдельные области SA в пределах области LA модуля коррекции необходимо отличать друг от друга, область SA, расположенная на верхнем левом участке области LA модуля коррекции, называется областью SA-a, область SA, расположенная на верхнем правом участке области LA модуля коррекции, называется областью SA-b, область SA, расположенная на нижнем левом участке области LA модуля коррекции, называется областью SA-c и область SA, расположенная на нижнем правом участке области LA модуля коррекции, называется областью SA-d. Аналогично в случае, когда датчики SR, предусмотренные в центре областей SA-a, SA-b, SA-c и SA-d, необходимо отличать друг от друга, их называют датчиками SR-a, SR-b, SR-c и SR-d.

Кроме того, в случае, когда шестнадцать блоков В в пределах области SA-a отличают друг от друга, их называют блоками SA-a (1) - SA-a (16). Аналогично в случае, когда блоки В в областях SA-b, SA-c и SA-d отличают друг от друга, их называют блоками SA-b (1) - SA-b (16), блоками SA-c (1) - SA-c (16) и блоками SA-d (1) - SA-d (16).

Следует отметить, что на фиг.3 номера отдельных блоков для блоков SA-a (1) - SA-a (16), блоков SA-b (1) - SA-b (16), блоков SA-c (1) - SA-c (16) и блоков SA-d (1) - SA-d(16) обозначены как номера в кружках (номера внутри кружков) в соответствующих блоках В. То же относится к фиг.7 и 8, которые будут описаны ниже.

Контроллер 32 источника света выполняет одну операцию управления определением для области LA модуля коррекции в пределах периода времени 4-х кадров.

Таким образом, как показано на фиг.4, контроллер 32 источника света выполняет управление измерением для области SA-a в пределах первого периода времени 1-го кадра из периода времени 4-х кадров, выполняет управление измерением для области SA-b в течение следующего периода времени 1-го кадра, выполняет управление измерением для области SA-c в пределах следующего периода времени 1-го кадра и выполняет управление измерением для области SA-d в пределах последнего периода времени 1-го кадра.

Период времени 1-го кадра состоит из шестнадцати периодов подкадра. Например, в течение первого периода времени 1-го кадра контроллер 32 источника света последовательно выполняет управление измерением для шестнадцати блоков SA-a (1) - SA-a (16), для каждого в течение периода времени 1-го подкадра. Таким образом, длительность периода времени 1-го подкадра представляет собой одну шестнадцатую длительности периода 1-го кадра (1/60 секунды), то есть 1/960 секунды.

Управление измерением выполняют между нормальными операциями управления ШИМ. Например, после периода, в течение которого выполняют нормальную операцию ШИМ (ниже называется нормальным периодом ШИМ в соответствующих случаях), в пределах периода 1-го подкадра предусмотрен период, в течение которого выполняют управление измерением (ниже называется периодом определения в соответствующих случаях). Следует отметить, что период определения может быть предусмотрен перед нормальным периодом ШИМ.

Таким образом, в области LA модуля коррекции порядок блоков В, для которых выполняют коррекцию яркости излучения света, представляет собой такой, как показано на фиг.5.

Яркость излучения света корректируют в порядке блоков SA-a (1) - SA-a (16), блоков SA-b (1) - SA-b (16), блоков SA-c (1) - SA-c (16) и блоков SA-d (1) - SA-d (16). После того как будет закончена коррекция для блока SA-d (16), снова выполняют коррекцию для блока SA-a (1). Здесь, период времени, в течение которого обрабатывают блоки В, расположенные в одну строку на фиг.5, соответствует периоду времени 1 кадра.

На фиг.6 показана подробная конфигурация первого периода времени 1-го подкадра в пределах периода времени 4-х кадров, то есть периода времени подкадра, в течение которого корректируют яркость излучения света блока SA-1 (1).

В течение периода времени подкадра, соответствующего блоку SA-a (1), во время периода определения последовательно выполняют излучение света в блоке SA-a (1), в котором выполняют коррекцию, и излучение света в блоках SA-b (1), SA-c (1) и SA-d (1), которые расположены в трех областях SA-b, SA-c и SA-d, кроме области SA-a, в области LA модуля коррекции и положение которых в областях SA-b, SA-c и SA-d соответствует блоку SA-a (1).

Следует отметить, что хотя на фиг.6 показан пример, в котором излучение света в блоках SA-b (1), SA-c (1) и SA-d (1) выполняют перед излучением света в блоке SA-a (1), порядок излучения света может быть изменен на обратный.

Период (время), в течение которого выполняют излучение света в блоках SA-b (1), SA-c (1) и SA-d (1), представляет собой так называемый период фиктивного излучения света, в течение которого значение (значение датчика) не снимают, используя датчик SR-a, хотя излучение света выполняют. Последующий период, в течение которого выполняют излучение света в блоке SA-a (1), представляет собой период излучения света для получения значения датчика, используя датчик SR-a.

На фиг.6 показаны период, предусмотренный перед фиктивным периодом излучения света, и период, предусмотренный перед периодом излучения света для получения значения датчика, периоды, которые представлены наклонными линиями, представляют собой пустые периоды, предусмотренные для исключения влияния предыдущего излучения света.

Каждый из фиктивного периода излучения света и периода излучения света для получения значения датчика устанавливают как можно более коротким в пределах диапазона, в течение которого возможно получить достаточно стабильное значение показаний датчика. Желательно, например, устанавливать период времени короче или равным 5% 1-го периода времени подкадра. Это связано с тем, что когда фиктивный период излучения света и период излучения света для получения значения датчика устанавливают более длинными, пропорция периода определения в периоде времени 1-го подкадра увеличивается и средняя яркость излучения света всей задней подсветки 12 уменьшается.

Таким образом, путем установки фиктивного периода излучения света и периода для получения значения датчика как можно более короткими в пределах диапазона, в течение которого возможно получить достаточно стабильное значение датчика, можно подавлять снижение средней яркости излучения света для всей задней подсветки 12. Другими словами, даже в случае, когда яркость излучения света в результате обычного управления ШИМ чрезвычайно мала, увеличение яркости излучения света из-за излучения света при управлении измерением может быть сведено к минимуму.

Во время периода излучения света для получения показаний датчика в пределах периода определения, показанного на фиг.6, излучение света выполняют только в блоках SA-a (1) в области LA модуля коррекции. Излучение света выполняют только в блоке SA-a (1) для устранения влияния излучения света в периферийных блоках В для получения точного значения яркости излучения света блока SA-a (1), поскольку каждый блок В, как описано выше, получают путем деления задней подсветки 12 без физического разделения, используя границы разделения или тому подобное.

Кроме того, в течение фиктивного периода излучения света излучение света выполняют только в блоках SA-b (1), SA-c (1) и SA-d (1) в пределах области LA модуля коррекции. Излучение света в блоках SA-b (1), SA-c (1) и SA-d (1) выполняют для предотвращения распознавания глазом человека как мерцания излучения света для коррекции яркости, как описано ниже.

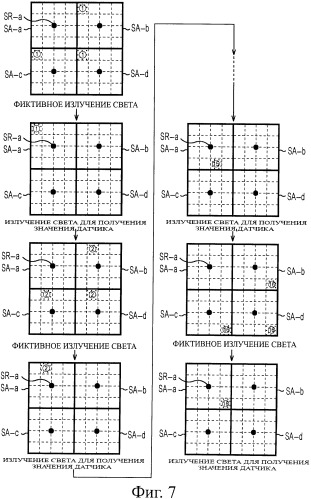

На фиг.7 и 8 показаны иллюстрации, представляющие свечение отдельных блоков В в пределах области LA модуля коррекции в случае фокусирования только на период определения.

Вначале область SA-a в области LA модуля коррекции устанавливают как область, предназначенную для коррекции (ниже называется областью коррекции в соответствующих случаях). Как описано выше со ссылкой на фиг.6, фиктивное излучение света выполняют в блоках SA-b (1), SA-c (1) и SA-d (1) и затем выполняют излучение света для получения значения датчика в блоке SA-a (1). Датчик SR-a в пределах области коррекции SA-a принимает свет, излучаемый из блока SA-a (1). Затем выполняют фиктивное излучение света в блоках SA-b (2), SA-c (2) и SA-d (2). После этого выполняют излучение света для получения значения датчика в блоке SA-a (2) и датчик SR-a принимает свет, излучаемый из блока SA-a (2).

Излучение света последовательно выполняют аналогично. Излучение света для получения значения датчика выполняют, пока блок SA-a (16) и датчик SR-a не получат свет, излучаемый из блока SA-a (16).

Затем область SA-b в области LA модуля коррекции устанавливают как область коррекции. Как показано на фиг.8, выполняют фиктивное излучение света в блоках SA-a (1), SA-c (1) и SA-d (1). После этого излучение света для получения значения датчика выполняют в блоке SA-b (1). Датчик SR-b в пределах области SA-b коррекции принимает свет, излучаемый из блока SA-b (1). Затем выполняют фиктивное излучение света в блоках SA-a (2), SA-c (2) и SA-d (2). Затем выполняют излучение света для получения значения датчика в блоке SA-b (2) и датчик SR-b принимает свет, излучаемый из блока SA-b (2).

Аналогично последовательно выполняют излучение света. Излучение света для получения значения датчика выполняют до тех пор, пока блок SA-b (16) и датчик SR-b не получат свет, излучаемый из блока SA-b (16).

Затем область SA-c и область SA-d последовательно устанавливают как области коррекции и аналогично выполняют фиктивное излучение света и излучение света для получения значения датчика.

Таким образом, например, количество раз, когда выполняют излучение света в блоке SA-a (1) для коррекции яркости излучения света в пределах периода времени 4 кадров, в сумме составляет четыре - за одну операцию излучения света для получения значения датчика и три операции фиктивного излучения света. То есть частота излучения света, когда выполняют другое управление, кроме нормального управления ШИМ для блока SA-а (1), составляет (4/60 секунды)/4 = 1/60 (секунды/раз) = 60 Гц, поскольку четыре операции излучения света выполняют в течение периода времени 4 кадра (4/60 секунды), и глаза человека не распознают излучение света, выполняемого для коррекции яркости, как мерцание.

На фиг.9 показана функциональная блок-схема задней подсветки 12 и контроллера 32 источника света в случае, когда коррекцию яркости излучения света выполняют для блока SA-a (1).

В блоке SA-a (1) задней подсветки 12 предусмотрены светодиоды 41, используемые как излучающие свет элементы, которые излучают красный, зеленый и синий свет. Один конец (сторона анода) светодиодов 41 соединен с частью 54 подачи мощности управления контроллера 32 источника света, и другой конец (сторона катода) светодиодов 41 соединен с переключающим элементом 42, который состоит, например, из FET (ПТ, полевого транзистора) или тому подобного.

Аналогично в блоке SA-b (1) задней подсветки 12 предусмотрены светодиоды 43, используемые как излучающие свет элементы, которые излучают красный, зеленый и синий свет. Один конец (сторона анода) светодиодов 43 соединен с частью 54 подачи мощности управления контроллера 32 источника света, и другой конец (сторона катода) светодиодов 43 соединен с переключающим элементом 44. Поскольку блоки SA-c (1) и SA-d (1) аналогичны блоку SA-b (1), их иллюстрация здесь не приведена.

Переключающий элемент 42 или 44 выполняет функцию переключателя для подачи тока, протекающего через светодиоды 41 или 43, когда сигнал (импульсный сигнал) с заданным уровнем подают из части 52 генерирования импульса. Когда ток подают в светодиоды 41 или 43, светодиоды 41 или 43 излучают свет. Датчик SR-a преобразует (выполняет аналого-цифровое преобразование) величину света, принимаемого от светодиодов 41 блока SA-a (1), в цифровой сигнал и передает преобразованный сигнал приема света в часть 53 выборки.

Контроллер 32 источника света состоит из части 51 управления, части 52 генерирования импульса, части 53 выборки, части 54 подачи мощности управления и запоминающего устройства 55.

Часть 51 управления включает в себя калькулятор 61 и контроллер 58 синхронизации. Калькулятор 61 рассчитывает яркость задней подсветки блока SA-a (1) на основе яркости отображения, передаваемой из калькулятора 31 яркости отображения, и передает рассчитанное значение яркости задней подсветки в контроллер 62 синхронизации. Кроме того, калькулятор 61 передает в часть 52 источника питания управления сигнал управления источника питания для управления значениями токов, подаваемых в светодиод 41 и светодиод 43. В калькуляторе 61 значения тока, подаваемые в светодиод 41 и светодиод 43, корректируют в случае необходимости в соответствии с принимаемым сигналом света, передаваемым из части 53 выборки. То есть в калькуляторе 61 выполняют управление с обратной связью яркостью задней подсветки в соответствии с изменениями яркости излучения света из-за ухудшения характеристик с течением времени и температурными изменениями. Следует отметить, что коррекция изменения яркости может быть выполнена путем изменения ширины импульса ШИМ, изменения количества импульсов ШИМ или тому подобного вместо изменения значения подаваемого тока.

Контроллер 62 синхронизации передает в часть 52 генерирования импульса импульсный сигнал управления для управления шириной импульса (коэффициентом заполнения) импульсного сигнала, интервалом импульса и т.п. в соответствии с яркостью задней подсветки, рассчитанной с помощью калькулятора 61. Кроме того, контроллер 62 синхронизации передает в часть 53 выборки сигнал синхронизации, представляющий моменты времени, в которые получают сигнал приема света (получаю
