Реферат

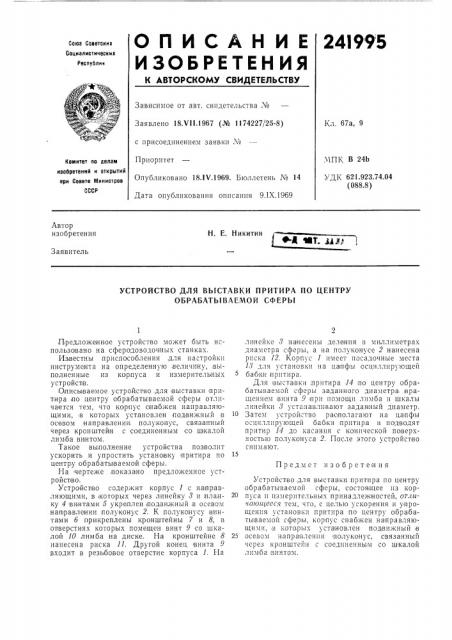

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОР СКОМУ СВИДЕТЕЛЬСТВУ

2419 95

Союа Соеетскик

Социалистическил

Реслублин

Зависимое от авт. свидетельства №

Заявлено 18.VII.1967 (№ 1174227/25-8) с присоединением заявки ¹

Приоритет

Опубликовано 18.IV.1969. Бюллетень № 14

Дата опубликования описания 9.IX.1969

Кл, 67а, 9

ЧПК В 24b

УДК 621 923 74.04 (088.8) Комитет IIO делам ивооретений и открытий ори Совете Министров

СССР

Автор изобретения

Н. Е. Никитин

Заявитель

УСТРОЙСТВО ДЛЯ ВЪ|СТАВКИ ПРИТИРА ПО ЦЕНТРУ

ОБРАБАТЪ|ВАЕМОЙ СФЕРЪ|

Предмет изобретения

Предложенное устройство может быть использо вано на сферодоводочных стан,ках.

Известны приспособления для настройки инструмента на определенную величину, выполненные из корпуса и измерителыных устройств. .Одопис рваемое устрой ство для |выставки притира,по центру о брабатываемой сферы отличается тем, что кор пус с набжен направляющими, в которых установлен подвижный в осевом направлении, полуконус, связанный че|рез кронштейн с соединенным со ш калой лимба виконтом.

Такое выполнение устройства поз волит ускорить и упростить установку притира по центру обрабатываемой сферы, На чертеже,показа но предложенное устройство.

Устройство содержит корпус 1 с на правляющими, в которых через линейку 8 и планку 4 винтами 5 укреплен подвижный,в осевом направлении .полуконус 2. К полуко нусу винтами б прикреплены кронштейны 7 и 8, в отверстиях которых помещен винт 9 со шкалой 10 лимба на диске. На кронштейне 8 нанесена риска 11. Другой конец винта 9 входит в резь боевое отверстие .корпуса 1. На линейке 8 нанесены деления в миллиметрах диаметра сферы, а на полуконусе 2 нанесена риска 12. Корпус 1 имеет посадочные места

18 для установки на ца пфы осциллирующей бабки прнтира.

Для IBbIcTBiBI H,притира 14 по центру обрабатываемой сферы заданного диаметра iapaщениеьм винта 9 при помощи лимба и шкалы линейки 8 уста IBB;IIIBBIoT заданный диаметр.

10 Затем устройство располагают на цапфы асциллирующей бабки притира и подводят притир 11 до касания с конической по верхностью полуконуса 2. После этого устройство снимают.

Устройство для выставки притира по центру обрабатываемой сферы, состоящее из кор20 II)lcB н измерите IbHblx принадлежностей, отличаюи1ееся тем, что, с целью ускорения и упрощения установки притира по центру обрабатьсваемои сферы, корпус снабжен направляющими, в oTopl. установлен подвижный в

25 осевом направлении полуконус, связанный через кронштейн с соединенным со шкалой лимба винтом.

241995

Б-Б

А

А-Я

ЕидГ
