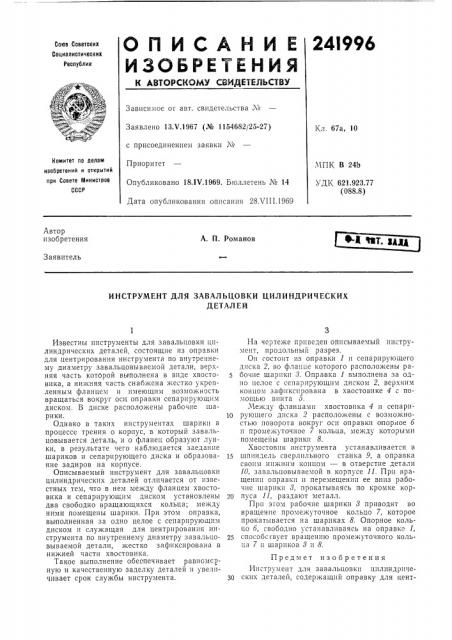

ОПИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

241996

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 13.V.1967 (№ 1154682/25-27) Кл. 67а, 10 с присоединением заявки ¹

Комитет по делам

Приоритет

Опубликовано 18.IV.1969. Бюллетень № 14

Дата опубликования описания 28ХН1.1969

МПК В 24Ь

УДК 621.923.77 (088.8) изобретений и открытий прн Совете Министров

СССР

Автор изобретения

А. П. Ром а нов

Заявитель

ИНСТРУМЕНТ ДЛЯ ЗАВАЛЬЦОВКИ ЦИЛИНДРИЧЕСКИХ

ДЕТАЛЕЙ

Известны инструменты для завальцовки цилиндрических деталей, состоящие из оправки для центрирования инстру.мента по внутреннему диаметру завальцовываемой детали, верхняя часть которой выполнена в виде хвостовика, а нижняя часть снабжена жестко укрепленным фланцем и имеющим возможность вращаться вокруг оси оправки сепарирующим диском. В диске расположены рабочие шарики.

Однако в таких инструментах шарики в процессе трения о корпус, в который завальцовывается деталь, и о фланец образуют лунки, в результате чего наблюдается заедание шариков и сепарирующего диска и образование задиров на корпусе.

Описываемый инструмент для завальцовки цилиндрических деталей отличается от известных тем, что в нем между фланцем хвостовика и сепарирующим диском установлены два свободно вращающихся кольца; между. ними помещены шарики. При этом оправка, выполненная за одно целое с сепарирую цим диском и служащая для центрирования инструмента по внутреннему диаметру завальцовываемой детали, жестко зафиксирована в нижней части хвостовика.

Такое выполнение обеспечивает равнохтерную и качественную заделку деталей и увеличивает срок службы инструмента.

На чертеже приведен описываемый инструмент, продольный разрез.

Он состоит из оправки 1 и сепарирую цего диска 2, во фланце которого расположены рабочие шарики 3. Оправка 1 выполнена за одно целое с сепарирующим диском 2, верхним концом зафиксирована в хвостовпке 4 с помощью винта 5.

Между фланцами хвостовика 4 и сепари10 рующего диска 2 расположены с возможностью поворота вокруг оси оправки о порное б и промежуточное 7 кольца, между которыми помещейы шарики 8.

Хвостовик инструмента устанавливается в шпиндель сверлильного станка 9, а оправка своим нижним концом — в отверстие детали

10, завальцовываемой в корпусе 11. При вращении оправки и перемещении ее вниз рабочие шарики 8, прокатываясь по кромке кор20 пуса 1(, раздают металл.

При этом рабочие шарики 8 приводят во вращение промежуточное кольцо 7, которое прокатывается на шариках 8. Опорное кольцо б, свободно устанавливаясь на оправке 1, 25 способсгвует вращению промежуточного кольца 7 и шариков 3 и 8.

Предмет изобретения

Инструмент для завальцовки цилиндриче3О ских деталей, содержащий оправку для цент241996

Составитель Г. И. Козлов

Редактор М. В. Афанасьева Техред Т. П. Курилко

Корректор Т. Д. Чунаева

Заказ 2083/9 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 рирования инструмента по внутреннему диаметру завальцовываемой детали, снабженную хвостовиком с фланцем в нижней части, и сепарирующий диск с рабочими шариками, отличающийся тем, что, с целью повышения качества завальцов ки деталей и увеличения срока службы инструмента, между фланцем хвостовика и сепарирующим диском установлены, с возможностью поворота, вокруг оси, опорное и промежуточное кольца с расположенными между ними шариками, а оправка, выполненная за одно целое с сепарирующим диском, неподвижно зафиксирована в нижней части хвостовика.
