Легкая тонкая гибкая перчатка с полимерным покрытием и способ ее производства
Иллюстрации
Показать всеПерчатка содержит вязаную подкладку, имеющую множество петель, сделанных из нити с номером 221 денье или менее, и полимерное латексное покрытие, приклеенное к вязаной подкладке. Полимерное латексное покрытие проникает наполовину или более в толщину вязаной подкладки, но не проникает на всю толщину вязаной подкладки, по меньшей мере, на части вязаной подкладки. Полимерное латексное покрытие имеет толщину в диапазоне 0,75-1,25 толщины вязаной подкладки. Контактирующая с кожей поверхность вязаной подкладки, по существу, свободна от полимерного латексного покрытия. Предусмотрен способ изготовления перчатки. Изобретение обеспечивает повышение удобства в пользовании. 2 н. и 13 з.п. ф-лы, 5 ил., 1 табл.
Реферат
ОБЛАСТЬ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ
Аспекты изобретения касаются легкого тонкого гибкого латексного изделия, имеющего тонкую вязаную подкладку, частично покрытую и пропитанную тонким слоем пористого или сплошного латекса, таким образом, обеспечивая увеличенную гибкость. Слой пористого латекса можно обработать, чтобы обеспечить воздухопроницаемость без водопроницаемости или маслопроницаемости.
ПРЕДШЕСТВУЮЩИЙ УРОВЕНЬ ТЕХНИКИ
Перчатки обычно используются, чтобы защитить руки в промышленной или домашней среде. Перчатки во время ношения заполняются потом и становятся липкими. Достижения технологий производства перчаток привели к частичному покрытию ткани вязаной подкладки слоем адгезивного латекса так, чтобы перчатка была воздухопроницаемой в видных вязаных областях. Вязаные подкладки изготавливаются из относительно толстых прочных нитей с номером 319 денье или более (денье определяется как количество граммов веса 9000-метровой нити) при помощи вязальных игл №15 или более. Сформированный латексный слой также имеет соответствующую толщину, что приводит к ощущению тяжести перчатки и ограничению гибкости. Когда используемый латексный слой делается пористым, чтобы обеспечить воздухопроницаемость, получающаяся толщина пористого латексного слоя в основном увеличивается и приводит к неудобству пользования перчаткой с ограниченной чувствительностью контакта. Для получения эквивалентной износостойкости вспененный слой должен быть толще невспененного слоя. Многие патенты относятся к перчаткам и способам их формирования посредством относительно толстой вязаной подкладки и толстого покрытия из латексных слоев. Комбинация толстой вязаной подкладки и толстого вспененного латексного слоя не может дать небольшой общей толщины перчатки, и перчатка не обеспечивает гибкость и легкую подвижность пальцев и руки.
Патенты US 4514460 и 4515851 Джонсона раскрывают производство противоскользящих поверхностей. Патенты US 4555813 и 4567612 Джонсона раскрывают нескользкие перчатки. Патенты US 4569707 и 4589940 Джонсона раскрывают способы производства вспененных противоскользящих поверхностей. Такая пористая поверхность особенно полезна для работающих в рабочей среде, в которой перчатки воздухопроницаемы и имеют водопоглотительные свойства. Поверхность является вспененной поверхностью, наслоенной на вязаный или тканный сплетенный подслой. Полиуретан, поливинилхлорид, акрилонитрил; натуральная каучуковая, синтетическая каучуковая пена до наслоения может быть вспенена различными количествами воздуха в зависимости от степени требуемой износоустойчивости. Вспенивание может осуществляться механическими или химическими средствами.
Патенты US 4497072 и 4785479 Ватанаби раскрывают перчатку с пористым покрытием и способ производства перчатки. Лопнувшие воздушные пузыри формируют пористую поверхность. Воздушные ячейки закрыты и обеспечивают защиту от холода и водонепроницаемые свойства. Толстая пена с закрытыми ячейками прикреплена к тканой или вязаной сшитой тканью. Из-за своих свойств защиты от холода перчатка является толстой и имеет минимальную гибкость.
Патент US 5322729 Хитера и др. раскрывает способ и устройство для производства воздухопроницаемой покрытой ткани. Способ предусматривает покрытие тканевой основы смолой с последующим открытием пор в смоле направлением потока воздуха через тканевую основу и покрытие из смолы. Поры обеспечивают воздухопроницаемость покрытой ткани и обеспечивают паропроницаемость или влагопроницаемость приблизительно в десять раз больше, чем у просмоленной ткани без пор. Нагнетание воздуха через невулканизированную смолу в основном приводят к неуправляемым выходам потока воздуха и в худшем случае к отслаиванию смолы от ткани.
Патент US 5581812 Крошески раскрывает производство герметичной тканевой перчатки. Хлопчатобумажная перчатка выворачивается и погружается в поливинилхлорид или полиуретановый латекс для обеспечения водонепроницаемости или маслонепроницаемости хлопчатобумажной перчатки. Перчатка выворачивается так, чтобы хлопчатобумажная поверхность была держащей поверхностью, в то время как латексный слой прикасается к коже. Латексному слою можно по выбору придать бархатистость, чтобы обеспечить приятные ощущения для кожи. В этой перчатке нет вязаной подкладки. Применяемый латексный слой является водонепроницаемым или маслонепроницаемым, но не воздухопроницаемым.
Патент US 6527990 Ямашиты и др. раскрывает способ производства каучуковой перчатки. Каучуковая перчатка производится посредством последовательного погружения матрицы перчатки в коагулирующий синтетический каучуковый латекс, который содержит термически расширяющиеся микрокапсулы. Во время вулканизации синтетического каучукового латекса эти микрокапсулы разрываются, обеспечивая превосходное антиблокирование и схватывание при влажных или сухих условиях. В этой перчатке нет вязаной подкладки, и латексный слой полностью окружает руку.
Американская патентная публикация 2002/0076503 Борреани раскрывает производство предмета одежды, такого как рабочая или защитная перчатка, сделанная из текстильной основы. Текстильная основа получает вяжущий материал в форме водного раствора нитрата кальция. Текстильная основа с вяжущим материалом покрыта вспененным водным полимером, предпочтительно алифатическим полиэфироуретаном или полностью или частично полиэстероуретаном. Вспененный водный полимер только появляется на внешней части основы, не проходя через текстильную сетку основы. Если текстильная основа является слишком гидрофильной, к водной латексной эмульсии добавляется 2-5% фторуглерод. Размер нити в текстильной основе не указывается. В патенте не указывается, почему водный полимер не проникает в текстильную сетку основы. Вязкость водно-воздушной пены находится в диапазоне 1500-3000 сантипуазов, и такая толстая пена не может попасть в сетку, а только взаимодействует с волокнами в очень ограниченных областях, создавая плохую связь между полимерным слоем и текстильной основой.
Американская патентная публикация 2004/0221364 Дилларда и др. раскрывает способы, устройства и изделия промышленного производства для получения вспененной перчатки. Текстильная оболочка покрыта вспененным полимерным покрытием, которое частично поддерживается поверхностью текстильной оболочки. С основным полимером смешано достаточное количество воздуха, чтобы понизить плотность основного полимера приблизительно до 10-50% оригинальной плотности основного полимера. Текстильная оболочка вяжется с использованием нейлоновых, полиэстеровых, арамидных, хлопковых, шерстяных, вискозных или акриловых волокон. Ячейки пены поглощают жидкость, что указывает, что вспененный полимер не защищает руку от воды или масла на захватываемом объекте. Пряжа вяжется иглой № 15 посредством вязальной машины Шима Секи, которая устанавливает размер вязаной текстильной оболочки толстым, а не тонким. В итоге вспененная перчатка является толстым изделием и не очень гибким.
GB 730879 раскрывает слоистый материал и способ его производства. Слоистый материал включает защитный слой и пенистый латексный слой, соединенный за счет проникновения, по существу, наполовину толщины ткани защитного слоя, видную поверхность латексного слоя, подлежащую удалению трением на том наружном участке, который может быть легко отделен от него. Внедренная пена не отделяется трением. На защитном слое остается неповрежденным во время использования непенный слой.
GB 2400051 и WO 2005088005 раскрывают производство полимерного материала для одежды. Полимерный материал для одежды выполнен посредством нанесения коагулянта на основу, которая может присутствовать на матрице, нанесения пены полимерного материала на основу, обеспечения коагулирования коагулянтом части пены и удаления некоагулированной пены с основы, чтобы оставить слой сгущенного полимерного материала на основе. Распыление жидкости, такой как вода, или направление струи газа, такого как воздух, на основу может удалить некоагулированную пену. После удаления некоагулированной пены основа может быть погружена в воду для удаления коагулянта. Полимерный материал может быть из одного или нескольких перечисленных материалов: бутадиен-нитрильного латекса, натурального латекса, полиуретанового латекса, поливинилхлоридного латекса, неопрена и поливинилацетата. Продувка пены оставляет только часть нанесенного слоя пены, обеспечивая неоднородное покрытие вспененного каучукового слоя. Давление струи может вогнать невулканизированный желатинизированный полимер в промежутки между волокнами основы.
Соответственно, имеется потребность в тонких легких очень гибких латексных перчатках, которые имеют латексный слой, нанесенный только на части легкой вязаной подкладки, обеспечивая воздухопроницаемость перчатки. Также желательно иметь латексной слой, который является пористым, обеспечивая дополнительную воздухопроницаемость и улучшенную гибкость. Желательно предотвратить проникновение масла или воды через пористый латексный слой.
СУЩНОСТЬ ИЗОБРЕТЕНИЯ
Гибкость перчатки сильно зависит от толщины перчатки и увеличивается противоположно кубу толщины. Таким образом, сокращение толщины упругого тела, такого как покрытая слоем латекса перчатка, на 30 процентов увеличивает гибкость в три раза. Толщина перчатки слагается из толщины вязаной подкладки и толщины прилепленного полимерного слоя. Гибкость может быть больше расчетной по упругому телу, так как вязаная подкладка способна к перемещению на уровне вязаной пряжи. Этот фактор еще более существенен, когда отдельная нить состоит из множества прядей, а не из моноволокна. Такое увеличение гибкости теряется, если полимер полностью проникает в подкладку; жесткость перчатки существенно увеличивается из-за увеличения жесткости вязаного слоя.
Как правило, для покрытых вязаных рабочих перчаток обычно используется вязальная игла - игла № 15. Шима Сейки производит вязальные машины, которые могут использовать более тонкие иглы вязальной машины, как игла № 18. Согласно Спенсеру Д.Дж. Технология вязания, стр. 209, 1993, размер иглы вязальной машины определенно связан с денье пряжи, которая может использоваться. Например, игла № 15 используется для пряжи с номером 319 денье. Однако игла № 18 используется для пряжи с номером 221 денье. Денье определяется как количество граммов веса пряжи длиной 9000 метров. Поэтому подкладка, связанная иглой № 18, приблизительно на 30% легче подкладки, связанной иглой № 15. У пряжи маленького диаметра номером 221 денье, связанной иглой № 18, также более высокая плотность укладки на квадратную единицу площади, в результате чего получается более гладкая поверхность для проникновения латекса, что приводит к более гладкому, меньшей толщины латексу.
Так как размер нити для иглы № 18 меньше, чем у иглы № 15, то подкладка, связанная тонкой иглой № 18 имеет меньшие промежутки между петлями и/или нитями. Использование этой вязальной иглы № 18 в основном означает, что петли и/или нити в вязаной подкладке отстоят на один-три диаметра нити. По существу, между нитями и/или петлями обеспечиваются небольшие промежутки. Чтобы соединить латексный слой с тонкой вязаной подкладкой, латекс должен проникнуть на половину или более в толщину тонкой вязаной подкладки. Проникновение латексного слоя меньше, чем на половину толщины, в основном приводит к плохой адгезии и может привести к неожиданному отделению латексного слоя. Однако если весь латексный слой полностью проникает в вязаную подкладку, полимерное покрытие доступно для контакта с кожей пользователя перчаткой, приводя к нежелательных результатам, а иногда раздражению. Эта проблема может быть решена, и ранее разрешалась, за счет использования иглы № 15 благодаря имеющейся большей толщине подкладки. Этот баланс между адгезией латексного слоя и предотвращением контакта кожи с проникнувшим латексом не был решен для иглы № 18, особенно при использовании водной латексной эмульсии.
В целом утверждается, что согласно аспекту настоящего изобретения создана перчатка с тонкой вязаной подкладкой и полимерным латексным слоем покрытия, который приблизительно в 0,75-1,25 раз толще вязаного слоя, в результате чего полимерное латексное покрытие проникает на половину или более толщины и не проникает на всю толщину тонкого слоя подкладки, по меньшей мере, на части вязаной подкладки. Номер пряжи составляет 221 денье или меньше. В одном варианте воплощения изобретения для вязания подкладки используется игла № 18. В другом варианте воплощения изобретения контактирующая с кожей поверхность вязаной подкладки, по существу, свободна от полимерного латексного покрытия. При указании на свободу от полимерного латексного покрытия имеется в виду, что большая часть контактирующей с кожей поверхности вязаной подкладки не имеет латексного покрытия. В одном варианте воплощения изобретения контактирующая с кожей поверхность вязаной подкладки на приблизительно 75% или больше свободна от полимерного латексного покрытия. В одном варианте воплощения изобретения используемая нить является частично ориентированным нейлоном 66, со спецификацией 2-слоя/70 денье/103 волокна или 2 конца 1-слоя/70 денье/103 волокна, причем каждое волокно номером 0,68 денье, и обычно волокно имеет номер, который меньше 1 денье на волокно. Эта вязка многоволоконной нити, имеющей большое число волокон с низким номером, является очень гибкой, и поэтому вязаная подкладка также является очень гибкой. Игла № 18 для вязки подкладки может взять одну нить из 2-х слоев номером 70 денье или из 1 слоя номером 140 денье или нить номером 221 денье. Полимерный латексный слой покрыт только по избранным участкам перчатки, в основном включающим ладонь и области пальцев перчатки, в то время как участок подкладки на тыльной стороне руки не покрыт полимерным латексным слоем. В детальных вариантах воплощения изобретения полимерное латексное покрытие выбирается из группы, состоящей из натурального каучука, синтетического полиизопрена, бутадиен-стирольного, карбоксилатного или некарбоксилатный акрилонитрилбутадиенового, хлоропренового, полиакрилового каучука, бутилкаучука, полиуретана на основе сложных эфиров на водной основе, полиуретана на основе простых эфиров на водной основе или их комбинаций. В определенном варианте воплощения изобретения полимер содержит карбоксилатный бутадиенакрилонитрильный латекс, сформированный из водной латексной эмульсии. В одном варианте воплощения изобретения общая толщина перчатки составляет от 0,6 мм до 1,14 мм. В детальном варианте воплощения общая толщина составляет приблизительно 0,70-0,90 мм.
Во втором варианте воплощения полимерный латексный слой вспенен с использованием хорошо рассеянных воздушных ячеек, которые в диапазоне 5-50 объемных процентов образуют закрытые ячейки или открытые ячейки с взаимосвязанной пористостью в полимерном латексном слое. Закрытые ячейки обеспечивают водонепроницаемое полимерное латексное покрытие, которое является очень гибким, мягким и губчатым, и обеспечивают хороший сухой и мокрый захват. Закрытые ячейки обычно соответствуют содержанию воздуха в 5-15 объемных процентов. Открытые ячейки, которые взаимосвязаны, обычно имеют место при содержании воздуха 15-50 об.% и обеспечивают воздухопроницаемость перчатки посредством вспененного полимерного латексного слоя. Перчатка с пеной с открытыми ячейками показывает воздухопроницаемость в том смысле, что можно вдуть воздух через полимерное латексное покрытие перчатки ртом, сталкиваясь с очень небольшим сопротивлением. Воздухопроницаемость перчатки всегда возможна через участки вязаной подкладки, которые не покрыты вспененным полимерным латексным слоем, например, через заднюю сторону перчатки. Этот вспененный полимерный латексный слой также проникает на половину или более толщины вязаной подкладки и не проникает на всю толщину, по меньшей мере, на участке вязаной подкладки, таким образом, по существу, исключая контакт кожи с полимерным латексом.
В третьем варианте воплощения изобретения внешняя поверхность невспененного или вспененного полимерного латексного слоя покрыта водным фторсодержащим дисперсионным покрытием непосредственно после водной латексной пропиточной дисперсии до вулканизации, толщиной приблизительно 0,5-2 микронов, которое вулканизируется вместе с латексным слоем во время термообработки для вулканизации, изменяя угол контакта любой жидкости, такой как вода или масло, предотвращая их проникновение через мелкие поры вспененного полимерного латексного слоя или какие-либо дефекты в невспененном латексном слое. Таким образом, воздухопроницаемость вспененного полимерного латексного слоя сохраняется без проникновения масла или воды внутрь перчатки.
В четвертом варианте воплощения полимерный латексный слой выполнен со множеством полостей так, чтобы у внешней латексной поверхности перчатки были превосходные свойства захватывания мокрых, масляных и/или сухих поверхностей. Расширенная площадь поверхности, обеспеченная полостями, обеспечивает на площади поверхности сбор масляной или водной пленки пограничного слоя с рабочей поверхности, которая подлежит захвату. Кроме того, приложение давление захвата перемещает граничный слой масла или воды от граничного слоя по рабочему изделию и выталкивает его в объем полостей. Так как легкая вязаная подкладка согласно настоящему изобретению имеет относительно низкую толщину, а толщина соответствующего латексного слоя также мала, следует ограничивать глубину проникновения в полости. Процесс создания полостей, которые однородно распределяются по внешней поверхности латекса, раскрыт в Американской патентной публикации № 2005/0035493 Флатера и др., содержание которого включено в настоящее описание путем ссылки.
Согласно способу производства легких тонких гибких покрытых полимером перчаток в соответствии с одним аспектом настоящего изобретения 1) надевают на керамический или металлический формирователь, имеющий форму руки, подкладку вязаную иглой № 18, 2) погружают формирователь с вязаной подкладкой в раствор каогулянта, включающий, например, раствор каогулянта нитрат кальция или спиртовой раствор или водный раствор, или их комбинации, 3) вынимают формирователь с покрытой коагулянтом вязаной подкладкой, 4) погружают формирователь с покрытой коагулянтом вязаной подкладкой в резервуар, содержащий водную полимерную латексную эмульсию на точную глубину так, чтобы полимерная латексная эмульсия проникала наполовину или больше в толщину вязаной подкладки и не проникла на всю толщину подкладки, по меньшей мере на участке вязаной подкладки; и коагулянтом желатинизируют полимерный латекс, предотвращая дальнейшее проникновение латекса в толщину вязаной подкладки, 5) вынимают формирователь с вязаной подкладкой, имеющей полимерное латексное покрытие, 6) промывают формирователь с желатинизированным полимерным латексным покрытием, 7) нагревают до температуры вулканизации в течение выбранного периода времени и 8) дополнительное промывают перчатки, чтобы удалить коагулянт и сильнодействующие латексные белки и химикаты для стабилизации и обработки латекса. Технологические параметры, которые контролируют проникновение полимерной латексной эмульсии, включают в себя контроль вязкости эмульсии и контроль глубины погружения в резервуар полимерной латексной эмульсии. Без теоретического обоснования гидравлическое давление в резервуаре водной полимерной латексной эмульсии также способствует глубине проникновения. После промывки согласно этапу 6 внешняя поверхность вспененного полимерного латексного покрытия может быть покрыта водным или основанным на растворителе водным фторсодержащим дисперсионным покрытием и вулканизирована согласно этапам 7 и 8, чтобы создать гидрофобное и олеофобное покрытие, предотвращающее проникновение масла или воды через какой-либо дефект латексного слоя.
Во втором варианте воплощения способа полимерный латексный раствор этапа 4 вспенивается, используя давление воздуха или механическое взбалтывание. Проникновение вспененной полимерной латексной эмульсии во всю толщину вязаной подкладки, по меньшей мере, в часть вязаной подкладки предотвращается либо контролем глубины погружения, как описано для первого варианта воплощения, либо блокировкой, как описано для третьего варианта, подробно описанного ниже. Технологические параметры, которые регулируют проникновение вспененной полимерной латексной эмульсии, включают в себя регулировку вязкости эмульсии и регулировку глубины погружения в резервуар с полимерной латексной эмульсией. После промывки согласно этапу 6 внешняя поверхность вспененного полимерного латексного покрытия может быть покрыта водным или основанным на растворителе водным фторсодержащим дисперсионным покрытием и вулканизироваться согласно этапам 7 и 8, чтобы создать водоотталкивающее и маслоотталкивающее покрытие. Пена может обеспечить воздухопроницаемость, в особенности когда содержание воздуха составляет 15-50%, обеспечивая структуру с открытыми ячейками, при том, что фторсодержащее покрытие предотвращает проникновение масла или воды внутрь перчатки.
В третьем варианте воплощения вязаная подкладка сначала надевается на формирователь, имеющий форму руки. Внешняя поверхность вязаной подкладки покрыта вязким толстым покрытием из блокирующего покрытия, например ПВА с высокой молекулярной массой, жидкого воска, основанного на растворителе полиуретана, или их комбинации, или других материалов, которые блокируют промежутки между нитями вязаной подкладки. Предпочтительно, к раствору коагулянта может быть добавлен подходящий блокирующий состав. При желании заблокированная вязаная подкладка отделяется от формирователя и выворачивается и надевается на керамический или металлический формирователь, имеющий форму руки. Этапы, перечисленные в первом варианте, выполняются за исключением того, что в этапе 4 ничего специально не нужно для контроля глубины погружения формирователя с вязаной подкладкой, поскольку полимерная латексная эмульсия не может проникнуть на всю толщину вязаной подкладки, так как промежутки между нитями заблокированы, например, ПВА, воском, основанным на растворителе полиуретаном или чем-то подобным. На этапе 6 определенные блокирующие материалы, например ПВА или воск, удаляются на этапе промывания. ПВА, например, разлагается, а воск, например, стекает каплями. Благодаря этому части контактирующей с кожей поверхности перчатки свободны от полимерного латексного покрытия, а взаимодействие кожи пользователя с полимерным латексным покрытием минимизировано. Основанный на растворителе полиуретан как блокирующий агент особенно полезен, его не нужно удалять с вязаной подкладки, так как основанное на растворителе полиуретановое покрытие обеспечивает благоприятную для кожи поверхность, в отличие от полимерных латексов.
Согласно четвертому варианту воплощения способ изготовления включает в себя погружение покрытой коагулянтом вязаной подкладки, надетой на формирователь, сначала в водную латексную эмульсию, чтобы изолировать межволоконные промежутки в вязаной подкладке, а латекс проникает более чем наполовину в подкладку, но не проникает в подкладку полностью. Эта покрытая тонким латексным слоем подкладка далее опускается во вторую ванну с латексной смесью, а вязаная подкладка со вторым слоем латекса подвергается обработке в псевдоожиженной соляной ванне. Частицы соли, которые индивидуально отделяются и держатся на плаву псевдоожиженным слоем, контактируют со вторым слоем, который немедленно желатинизирует латекс, повторяя форму частицы соли. Этот второй слой, содержащий соль, который присутствует на первом латексном слое и вязаной подкладке, промывается водой для удаления частиц соли. Такое промывающее действие не изменяет структуру с полостями, созданную во втором латексном слое, так как второй латексный слой уже желатинизирован и имеет некоторую механическую целостность. Вымытая перчатка затем подлежит термообработке с вулканизацией, которая вулканизирует первый и второй латексные слои и связывает их вместе.
Особенности легкой тонкой гибкой покрытой полимером перчатки включают в себя, отдельно или в комбинации, признаки, перечисленные ниже.
Во-первых, легкая гибкая подкладка изготовлена из нити с номером 221 денье или меньше. В одном варианте воплощения должна использоваться игла № 18, чтобы связать легкую тонкую гибкую подкладку.
Во-вторых, могут использоваться различные конфигурации пряжи, чтобы достигнуть общего массового номера 221 или меньше. Например, игла № 18 может использовать 2 скрученных пряди пряжи 1 слой/70 денье/103 волокна из нейлона 66 (140 денье), или одну прядь 2 слоя/70 денье/103 волокна из нейлона 66 (140 денье), или одну прядь пряжи номером 221 денье в процессе вязания тонкой подкладки. В основном, может использоваться любая комбинация прядей, слоев, и денье прядей для производства пряжи номером денье 221 или меньше.
В-третьих, у легкой тонкой вязаной подкладки вес и толщина приблизительно на 30% меньше стандартной подкладки, связанной с использованием иглы № 15. Соответствующая легкая тонкая вязаная покрытая латексом подкладка перчатки аналогичным образом будет тоньше и легче покрытой латексом подкладки, связанной иглой № 15.
В-четвертых, легкая тонкая вязаная подкладка сделана из сетки, которая является плотной с малыми промежутками. Обычно промежутки между нитями вязаной подкладки составляют от одного до трех диаметров используемой нити при использовании соответствующего номера иглы. Этот параметр легко получить надлежащим выбором пряжи и параметров вязания. Однако когда используется вязальная игла слишком большого размера, промежуток между нитями вязаной подкладки намного больше и в основном не подходит для пропитки латексом, так как полимерная латексная эмульсия проникает на всю толщину подкладки.
В-пятых, геометрия покрытия, в подробно описанном варианте воплощения, обеспечивается там, где упомянутая вязаная подкладка покрыта полимерным латексным покрытием, которое обычно проникает на половину или больше в толщину вязаной подкладки, обеспечивая превосходную адгезию упомянутого покрытия к подкладке, но покрытие в основном не проникает на всю толщину упомянутой вязаной подкладки, а лишь, по меньшей мере, на часть вязаной подкладки, таким образом, существенно уменьшая контакт покрытия с кожей пользователя.
В-шестых, геометрия, в другом подробно описанном варианте воплощения, создается способом, при котором вязаная подкладка надевается на формирователь, погруженный в коагулянт и впоследствии погруженный на заданную глубину в резервуар с водной полимерной латексной эмульсией, или промежутки, заблокированные до надевания на формирователь, создают в промежутках между волокнами в вязаной подкладке желатинизированные зоны, существенно предотвращая дальнейшее проникновение эмульсии в толщину подкладки.
В-седьмых, геометрия, в определенном варианте воплощении, создается первым блокированием промежутков между нитями в покрытой коагулянтом вязаной подкладке, а затем покрытием противоположной поверхности подкладки полимерной латексной эмульсией, чтобы создать полимерное латексное покрытие, которое проникает наполовину или более в толщину вязаной подкладки, и полимерный латекс не проникает, по меньшей мере, в часть вязаной подкладки, на всю толщину вязаной подкладки.
В-восьмых, захватывающая поверхность латексного слоя перчатки имеет множество полостей, обеспечивающих улучшенный захват мокрой масляной поверхности, сухой захват за счет увеличения трения и удаления пограничной жидкости или масляной пленки с рабочей поверхности.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

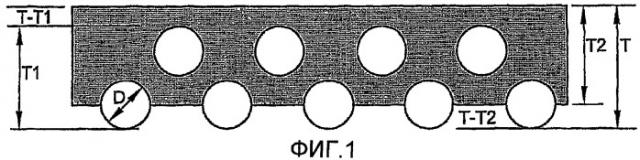

Фиг. 1 показывает схематическую диаграмму вязаной подкладки с полимерным латексным слоем, проникающим на половину или более в толщину вязаной подкладки.
Фиг. 2 иллюстрирует пряжу, которая может использоваться в соответствии с одним аспектом настоящего изобретения.
Фиг. 3 - фотография перчатки, сделанной вязальной машиной с использованием иглы № 15, представляющей известную вязаную подкладку.
Фиг. 4 - фотография перчатки, сделанной вязальной машиной с использованием иглы № 18 в соответствии с одним аспектом настоящего изобретения.
Фиг. 5 - сделанный на сканирующем электронном микроскопе микрофотоснимок поперечного сечения и верхней поверхности перчатки, в которой латексная поверхность имеет множество полостей.
ПОДРОБНОЕ ОПИСАНИЕ
Гибкость упругого изделия строго определяется геометрией объекта. У упругой балки шириной 'B', толщиной 'T' и длиной 'L', подвергнутой центральной нагрузке 'P', есть максимальный прогиб 'δ' в точке приложения нагрузки, определяемый уравнением
где 'E' - модуль упругости, а I - момент инерции по нейтральной оси, определяемый уравнением
где 'B' - ширина балки и 'T' - толщина балки. Подобные соотношения существуют для других геометрий нагрузки 'P'. Во всех случаях 'δ' прогиб обратно пропорционален кубу толщины 'T'. Поэтому уменьшение толщины балки на 30% приводит к увеличению прогиба или гибкости в 2,91 или почти три раза.
Гибкость перчаток, имеющих высокоэластичное покрытие, такое как латексное покрытие перчатки, может быть увеличена за счет уменьшения толщины перчатки. Так как у перчатки есть вязаная подкладка, гибкость может быть увеличена только за счет частичного проникновения в вязаную подкладку, таким образом, используя вязаную подкладку из-за относительного движения между нитями вязаной подкладки и движения между нитями индивидуальной пряжи. Эта увеличенная гибкость требует использования более тонкой вязаной подкладки и применения более тонкого полимерного покрытия. При каждом из этих подходов возникают трудности, как будет показано далее.
Обычные вязальные машины, такие как Шима Сейки, традиционно используют иглу № 15 для вязания подкладки перчаток. Эта игла может разместить общий номер пряжи 319 денье, как указано на стр. 209 книги, Технология вязания Д.Дж. Спенсера, изданной в 1993. Денье - вес пряжи в граммах для длины пряжи 9000 метров. Рассматривая нейлон 66, плотность которого 1,13 г/см3, объем 319 граммов - 282 см3. Средняя площадь поперечного сечения 9000-метровой нити, в свою очередь, 0,031 мм2, таким образом, приводит к пряже со средним диаметром нити 0,19 мм. Это вычисление диаметра поперечного сечения отражает результат для пряжи из моноволокна, но у пряжи из поливолокна с тем же массовым номером может быть существенно больший диаметр поперечного сечения, так как между многочисленными нитями пряжи присутствуют пустоты. Когда эти нити вяжутся, чтобы сформировать подкладку, в точках пересечения диаметр поперечного сечения составляет номинально 0,38 мм. Так как эти нити обычно производятся посредством скручивания многочисленных прядей более тонких волокон, диаметр пряжи может быть большим, и, соответственно, вязаная подкладка может быть толстой. Кроме того, у процесса вязания есть определенная степень провисания; толщина вязаной подкладки может быть больше из-за этого провисания. Например, два конца 2 слоя/34 денье/70 волокон с номером 2,08 денье у каждого волокна, имеют общий номинальный номер 280 денье, который годится для вязания иглой № 15, чтобы произвести стандартную известную подкладку, которая пропитывается латексом для получения стандартной известной перчатки. Подкладка, изготовленная из такой пряжи, имеет толщину в несжатом состоянии 1,34 мм и толщину в сжатом состоянии при нагрузке 9 унций (225 грамм) 1,13 мм, измеренные при использовании модели Эймс Лоджик толщиномера № BG1110-1-04 согласно D1777 Американского общества по испытанию материалов. Согласно измерениям у вязаной подкладки основная масса составляет 167,9±5,3 г/мм2. Когда вязаная подкладка покрывается полимерной латексной эмульсией, нити имеют тенденцию соединиться, обеспечивая толщину вязаной подкладки, приближающуюся к толщине в сжатом состоянии. Толщина полимерного латексного покрытия приближается к толщине вязаной подкладки. Вязаная подкладка № 15, изготовленная из двух концов в 2 слоя/70 денье/34 волокна, покрытого полимерным латексным покрытием, приводит к толщине перчатки 1,15-1,5 мм, таким как Анселл 11-800. Перчатка Анселл 11-600, которая является вязаной перчаткой № 15, покрыта основанным на растворителе полиуретаном с полным проникновением и имеет толщину, почти равную толщине вязаной подкладки, составляющей приблизительно 1 мм. Продукт Шоуа ВО-500 также использует вязаную подкладку № 15, который полностью пропитана основанным на растворителе полиуретаном, толщиной, почти равной толщине вязаной подкладки, составляющей приблизительно 1 мм.
У компании Шима Сейки также есть вязальные машины, которые могут использовать иглы № 18. Таким образом, для изготовления вязаных прокладок могут использоваться нити с меньшим массовым номером. Согласно стр. 209 книги, Технология вязания Д.Дж. Спенсера, изданной в 1993 г., игла № 18 может использовать нить с общим денье 221. Рассматривая плотность нейлона 66 (1,13 г/см3), у этой нити объем 195 см3. Средняя площадь поперечного сечения 9000-метровой нити, в свою очередь, составляет 0,021 мм2, таким образом, приводя к пряже, средний диаметр нити которой составляет 0,16 мм. Однако когда используется нить номером 140 денье, площадь поперечного сечения составляет 0,014 мм2, или средний диаметр нити составляет 0,13 мм. Таким образом, в точках пересечения нити при использовании нити номером 221 денье, минимальная толщина вязаной подкладки будет 0,32 мм. В действительности, как полагают, эта толщина будет больше из-за использования поливолокна. В конкретном примере может использоваться пряжа номером 70 денье, состоящая из 103 волокон номером 0,68 денье. Вязаная подкладка также обладает определенной степенью провисания. В дополнение к использованию 2 концов пряжи 1 слой/70 денье/103 волокна способ может использовать пряжу 2 слоя/70 денье/103 волокна с нитью номером 140 денье или 221 денье для вязания подкладки. Использование одной нити 2 слоя/70 денье/103 волокна. В которой каждое волокно имеет номер 0,68 денье, дает вязаную подкладку, которая имеет толщину 0,83 мм в несжатом состоянии и 0,67 мм в сжатом состоянии при нагрузке 9 унций (225 г), измеренные при использовании модели Эймс Лоджик толщиномера № BG1110-1-04 согласно D1777 Американского общества по испытанию материалов. Согласно измерениям у вязаной подкладки основная масса составляет 142,9±1,3 г/м2. Когда эта вязаная иглой № 18 подкладка покрыта полимерным латексным покрытием с толщиной латексного слоя, близкой к толщине вязаной подкладки, окончательная толщина перчатки находится в диапазоне 0,6-1,14 мм. В подробно описанном варианте воплощения толщина перчатки составляет от приблизительно 0,70 до приблизительно 0,90 мм. Так как пряжа изготовлена из частично ориентированного волокна очень маленького диаметра, гибкость пряжи очень хорошая. Таким образом, толщина перчатки уменьшена более чем на 30%, обеспечивая более чем 3-кратное улучшение гибкости перчатки по сравнению с перчаткой, вязаная подкладка которой изготовлена иглой № 15. Аналогично, общий вес латексной перчатки меньше.
Используемая вязальная игла в основном отбирается согласно номеру используемой нити. Однако можно использовать большую иглу для нити с меньшим номером, и эта комбинация приводит к слишком большому промежутку между нитями в вязаной подкладке, который больше заданного диапазона 1-3. Это иллюстрируется изменениями промежутка между нитями в вязаной подкладке, когда используются вязальные иглы № 18 и № 15. Расстояние между промежутками находится обычно в диапазоне 1-3 диаметра нити, использованной для вязания подкладки, когда выбран надлежащий номер иглы. Игла № 15 может использовать нить номером 280 денье, средний диаметр нити 0,19 мм. Игла № 18 может использовать нить номером 140 денье, средний диаметр нити 0,13 мм. Соотношение между диаметром нити и промежутками изменяется, когда подкладка помещается на формирователь так, что диаметр промежутков мо
