Реферат



242О34

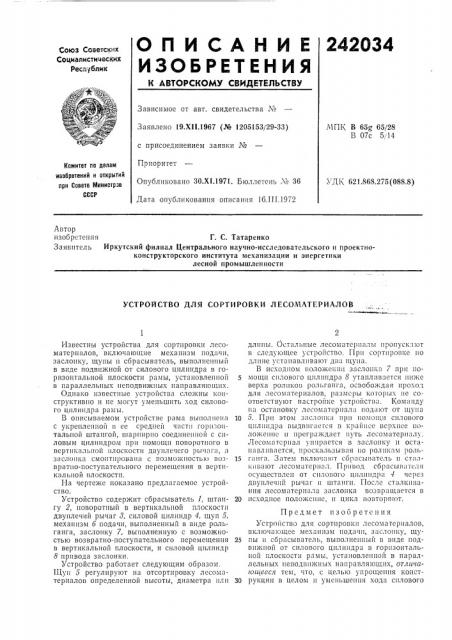

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства _#_

Заявлено 19.Х1!.1967 (№ 1205153/29-33) МПК В 65g 65/28

В 07с 5/14 с присоединением заявки ¹

Приоритет

Комитет по делам иаобретений и открытий при Совете Министрзв

СССР

Опубликовано ЗО.XI.1971. Бюллетень ¹ 36

Дата опубликования описания 16.111.1972

УДK 621.868.275 (088.8) Автор изобретешгя Г. С. Татаренко

Заявитель Иркутский филиал Центрального научно-исследовательского и проектноконструкторского института механизации и энергетики лесной промышленности

УСТРОЙСТВО ДЛЯ СОРТИРОВКИ ЛЕСОМАТЕРИАЛОВ

Известны устройства для сортировки лесоматериалов, включающие механизм подачи, заслонку, щупы и сбрасыватель, выполненный в виде подвижной от силового цилиндра в горизонтальиой плоскости pa÷û, установленной в параллельных неподвижных направляющих.

Однако известные устройства сложны конструктивно и ие могут уменьшить ход силового цилиндра рамы.

В описываемом устройстве рама выполнена с укрепленной В ее средней части гори>olIтальной штангой, шарнирно соединенной с силовым цилиндром при помощи поворотного в вертикальной плоскости двуиле<1сго ры<1аг!1, и заслонка смонтирована с Возмож1юстью возвратно-поступательного перемещения в вертикальной плоскости.

На чертеже показано предлагаемое устройство.

Устройство содержит сбрасыватель 1, штангу 2, поворотный в вертикальной плоскости двуплечий рычаг 8, силовой цилиндр 4, щуп 5, механизм! б подачи, выполненный в виде рольганга, заслонку 7, выполненную с возможностью возвратно-поступательного перемещения в вертикальной плоскости, и силовой цилиндр

8 привода заслонки.

Устройство работает следующим образом.

1Цуп 5 регулируют па отсортировку лесоматериалов определенной высоты, диаметра или длины, Остальные лесоматериалы п1?опуск.пот в слсду1ощее устройство. Г1ри сортировке по дл!ше устанавливают два щупа.

В исходном Ilo,lo?lcplIIIII заслон!са 7 lip!I Ilo5 мощи силового цилш!дра 8 утапливается ш!же верха роликов рольгапга, освобождая !Ipoxoд для лесоматериалов, размеры которых пе соответствуют настройке устройства. Кос!1!Иду

11

10 5. П1)и этол(заслони

Лесоматериал упирается в заслонку и остаиаВл иВа ется, п1)ос! альзыВая 110 рол!1ка ы 1?оль

15 ганга. Затем включают сбрасыватель и сталкивают лесоматериа,l. Привод сбрасыватсля осуществлен от силового цилиндра / через двуплечпй рычаг и штанги. После сталкивания лесоматериала заслонка возвращается L

20 исходное положение, и цикл повторяют.

Предмет изобретения

Устройство для сортировки лесоматериалов, включающее механизм подачи, заслонку, щу25 пы и сбрасыватель, выполненный в виде подвижно!! От силОВОГО цилинд1?а B Г01?изонтальной плоскости рамы, установленной в параллельных неподвижных направляющих, отли !а-!

Ои еесл тем, что, с целью упрощения копстЗО 1?укцип в целом и уменьшения хода силового

242034

8udb

Составитель В. Андронов

Техред Т. Ускова

Корректоры: Н. Коваленко и Е, Миронова

Редактор С, Хейфиц

Заказ 44415 Изд. № 147 Тираж 473 Подписное

ЦНИИПИ Комитета во делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 цилиндра рамы, последняя выполнена с укрепленной в ее средней части горизонтальной штангой, шарнирно соединенной с силовым цилиндром при помощи поворотного в вертикальной плоскости двуплечего рычага, а заслонка смонтирована с возможностью возвратно-поступательного перемещения в вертикальной плоскости.
