Реферат

Притязание на приоритет по 35 U.S.C. §119

Настоящая Патентная заявка притязает на приоритет Предварительной заявки США с порядковым номером 60/884202, озаглавленной "CQI REPORTING FOR FDD MIMO", зарегистрированной 9 января 2007 г., назначенной правопреемнику этой заявки и в прямой форме включенной в этот документ путем отсылки.

Область техники

Настоящее раскрытие изобретения в целом относится к связи, а точнее к методикам для сообщения информации об индикаторе качества канала (CQI) в системе беспроводной связи.

Уровень техники

В системе беспроводной связи Узел B может использовать несколько (Т) передающих антенн для передачи данных пользовательскому оборудованию (UE), оборудованному несколькими (R) приемными антеннами. Несколько передающих и приемных антенн образуют канал со многими входами и выходами (MIMO), который может использоваться для увеличения пропускной способности и/или повышения надежности. Например, Узел B может одновременно передавать до T потоков данных из T передающих антенн для повышения пропускной способности. В качестве альтернативы Узел Б может передавать один поток данных из всех T передающих антенн для улучшения приема у UE. Каждый поток данных может переносить один транспортный блок данных в заданный интервал времени передачи (TTI). Поэтому термины "поток данных" и "транспортный блок" могут использоваться взаимозаменяемо.

Хорошая производительность (например, высокая пропускная способность) может достигаться путем отправки каждого транспортного блока с наибольшей возможной скоростью, которая все же позволяет UE надежно декодировать транспортный блок. UE может оценить отношения уровня сигнала к совокупному уровню взаимных помех и шумов (SINR) у каждого возможного сочетания транспортных блоков, которое могло бы передаваться, и может затем определить информацию о CQI на основе предполагаемых SINR у наилучшего сочетания транспортных блоков. Информация о CQI может передавать набор параметров обработки для каждого транспортного блока. UE может отправлять Узлу B информацию о CQI. Узел B может обработать один или несколько транспортных блоков в соответствии с информацией о CQI и отправить транспортный блок (блоки) к UE.

Скорость передачи данных может зависеть от точного определения и сообщения информации о CQI посредством UE. Поэтому в данной области техники имеется потребность в методиках для точного определения и сообщения информации о CQI.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

В этом документе описываются методики для определения и сообщения информации о CQI для передачи MIMO. В одном аспекте UE может определять информацию о CQI на основе мощности передачи на каналообразующий код, P _OVSF, которая известна как UE, так и Узлу B. Для передачи MIMO, отправленной с использованием мультиплексирования с кодовым разделением, SINR транспортного блока может зависеть от P _OVSF, но может не быть линейной функцией P _OVSF. Использование известной P _OVSF может повысить точность в оценке SINR. UE может определять P _OVSF на основе (i) доступной мощности передачи, которая может быть получена посредством сигнализации от Узла B, и (ii) назначенного количества каналообразующих кодов, которое может быть известным значением или получаться посредством сигнализации. UE может допускать равномерное распределение доступной мощности передачи по нескольким (например, двум) транспортным блокам и также по назначенному количеству каналообразующих кодов, чтобы получить P _OVSF. UE может затем оценить SINR транспортных блоков на основе P _OVSF. UE может определить индексы CQI для транспортных блоков на основе SINR и таблицы отображения CQI для назначенного количества каналообразующих кодов. UE может отправлять Узлу B индексы CQI в качестве информации о CQI.

Узел B может отправлять несколько транспортных блоков в передаче MIMO к UE на основе информации о CQI, принятой от UE. В одном исполнении Узел B может отправлять транспортные блоки с помощью назначенного количества каналообразующих кодов при мощности P _OVSF. В другом исполнении Узел B может отправлять транспортные блоки с помощью второго количества каналообразующих кодов при мощности P _OVSF и может масштабировать размеры транспортных блоков на основе назначенного количества каналообразующих кодов и второго количества каналообразующих кодов. В еще одном исполнении Узел B может масштабировать P _OVSF на основе назначенного количества каналообразующих кодов и второго количества каналообразующих кодов. Узел B может затем отправить транспортные блоки с помощью второго количества каналообразующих кодов на масштабированной мощности P _OVSF.

Далее более подробно описываются различные особенности и признаки раскрытия изобретения.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг.1 показывает систему беспроводной связи.

Фиг.2 показывает блок-схему Узла B и UE.

Фиг.3 показывает временную диаграмму для множества физических каналов.

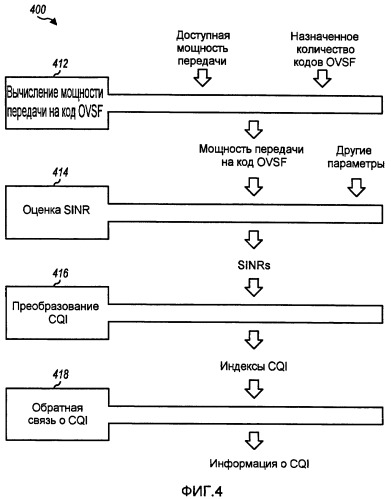

Фиг.4 показывает процесс для определения информации о CQI.

Фиг.5 показывает исполнение для отправки информации о CQI.

Фиг.6 показывает процесс, выполняемый UE.

Фиг.7 показывает процесс, выполняемый Узлом B.

ПОДРОБНОЕ ОПИСАНИЕ

Описываемые в этом документе методики могут использоваться для различных систем беспроводной связи, например систем коллективного доступа с кодовым разделением каналов (CDMA), систем коллективного доступа с временным разделением каналов (TDMA), систем коллективного доступа с частотным разделением каналов (FDMA), систем FDMA с ортогональным разделением (OFDMA), систем FDMA с одной несущей (SC-FDMA) и т.д. Термины "система" и "сеть" часто используются взаимозаменяемо. Система CDMA может реализовывать технологию радиосвязи, такую как наземный доступ системы UMTS (UTRA), CDMA2000 и т.д. UTRA включает в себя широкополосный CDMA (W-CDMA) и другие разновидности CDMA. CDMA2000 охватывает стандарты IS-2000, IS-95 и IS-856. UTRA является частью Универсальной системы мобильных телекоммуникаций (UMTS), и обе описываются в документах от организации, именуемой "Проект Партнерства Третьего Поколения" (3GPP). CDMA2000 описывается в документах от организации, именуемой "Второй Проект Партнерства Третьего Поколения" (3GPP2). Эти различные технологии и стандарты радиосвязи известны в данной области техники. Для ясности методики описываются далее для UMTS, и терминология UMTS используется далее в большей части описания.

Фиг.1 показывает систему 100 беспроводной связи с несколькими Узлами B 110 и несколькими пользовательскими устройствами (UE) 120. Система 100 в UMTS также может называться наземной сетью радиодоступа UMTS (UTRAN). Узел B, как правило, является стационарной станцией, которая взаимодействует с UE и также может называться усовершенствованным Узлом B (eNode B), базовой станцией, точкой доступа и т.д. Каждый Узел B 110 обеспечивает зону радиосвязи для конкретной географической области и поддерживает связь с UE, расположенными в зоне обслуживания. Контроллер 130 системы соединяется с Узлами B 110 и обеспечивает координирование и управление для этих Узлов B. Контроллер 130 системы может быть одним объектом сети или набором объектов сети.

UE 120 могут быть рассредоточены по всей системе, и каждое UE может быть стационарным или мобильным. UE также может называться мобильной станцией, терминалом, терминалом доступа, абонентским модулем, станцией и т.д. UE может быть сотовым телефоном, персональным цифровым помощником (PDA), беспроводным устройством, карманным устройством, беспроводным модемом, переносным компьютером и т.д.

Фиг.2 показывает блок-схему исполнения одного Узла B 110 и одного UE 120. В этом исполнении Узел B 110 оборудуется несколькими (Т) антеннами 220a-220t, и UE 120 оборудуется несколькими (R) антеннами 252a-252r. Передача MIMO может отправляться от Т передающих антенн на Узле B 110 к R приемным антеннам на UE 120.

На Узле B 110 процессор 212 передаваемых данных (TX) и сигнализации может принять данные от источника данных (не показан) для всех запланированных UE. Процессор 212 может обрабатывать (например, форматировать, кодировать, перемежать и посимвольно преобразовывать) данные для каждого UE и предоставлять символы данных, которые являются символами модуляции для данных. Процессор 212 также может обрабатывать сигнализацию и предоставлять символы сигнализации, которые являются символами модуляции для сигнализации. Пространственный преобразователь 214 может предварительно кодировать символы данных для каждого UE на основе матрицы или вектора предварительного кодирования для этого UE и предоставлять выходные символы для всех UE. Модулятор (Mod) 216 CDMA может выполнять обработку CDMA над выходными символами и символами сигнализации и может предоставить Т выходных потоков элементарных посылок для Т передатчиков (TMTR) 218a-218t. Каждый передатчик 218 может обрабатывать (например, преобразовывать в аналоговую форму, фильтровать, усиливать и преобразовывать с повышением частоты) его выходной поток элементарных посылок и предоставить сигнал нисходящей линии связи. Т сигналов нисходящей линии связи от Т передатчиков 218a-218t могут отправляться посредством Т антенн 220a-220t соответственно.

На UE 120 R антенн 252a-252r могут принимать сигналы нисходящей линии связи от Узла B 110 и предоставлять R принятых сигналов R приемникам (RCVR) 254a-254r соответственно. Каждый приемник 254 может обрабатывать (например, фильтровать, усиливать, преобразовывать с понижением частоты и оцифровывать) свой принятый сигнал и предоставлять выборки канальному процессору 268 и эквалайзеру/демодулятору (Demod) 260 CDMA. Процессор 268 может выводить коэффициенты для фильтра преселектора /эквалайзера и коэффициенты для одной или более матриц комбинатора. Модуль 260 может выполнять коррекцию с помощью фильтра преселектора и демодуляцию CDMA и может предоставить отфильтрованные символы. Детектор 262 MIMO может объединять отфильтрованные символы по пространственному измерению и предоставлять обнаруженные символы, которые являются оценками символов данных и символов сигнализации, отправленных к UE 120. Процессор 264 принимаемых (RX) данных и сигнализации может обрабатывать (например, посимвольно восстанавливать, устранять перемежение и декодировать) обнаруженные символы и предоставлять декодированные данные и сигнализацию. Вообще обработка эквалайзером/демодулятором 260 CDMA, детектором 262 MIMO и процессором 264 принимаемых данных и сигнализации комплементарна обработке модулятором 216 CDMA, пространственным преобразователем 214 и процессором 212 передаваемых данных и сигнализации соответственно, на Узле B 110.

Канальный процессор 268 может оценивать характеристику беспроводного канала от Узла B 110 к UE 120. Процессор 268 и/или 270 может обрабатывать оценку канала для получения информации обратной связи, которая может включать в себя информацию об индикаторе управления предварительным кодированием (PCI) и информацию о CQI. Информация о PCI может передавать количество транспортных блоков для параллельной отправки и конкретную матрицу или вектор предварительного кодирования для использования в предварительном кодировании транспортного блока (блоков). Транспортный блок также может называться пакетом, блоком данных и т.д. Информация о CQI может передавать параметры обработки (например, размер транспортного блока и схему модуляции) для каждого транспортного блока. Процессор 268 и/или 270 может оценивать разные возможные матрицы и вектора предварительного кодирования, которые могут использоваться для передачи данных, и может выбирать матрицу или вектор предварительного кодирования, которая может обеспечить наилучшую производительность, например, наибольшую общую пропускную способность. Процессор 268 и/или 270 также может определять информацию о CQI для выбранной матрицы или вектора предварительного кодирования.

Информация обратной связи и данные для отправки по восходящей линии связи могут обрабатываться процессором 280 передаваемых данных и сигнализации, дополнительно обрабатываться модулятором 282 CDMA и адаптироваться передатчиками 254a-254r для формирования R сигналов восходящей линии связи, которые могут быть переданы посредством антенн 252a-252r соответственно. Количество передающих антенн в UE 120 может быть равным или не равным количеству приемных антенн. Например, UE 120 может принимать данные с использованием двух антенн, но может передавать информацию обратной связи с использованием только одной антенны. На Узле B 110 сигналы восходящей линии связи от UE 120 могут приниматься антеннами 220a-220t, адаптироваться приемниками 218a-218t, обрабатываться эквалайзером/демодулятором 240 CDMA, обнаруживаться детектором 242 MIMO и обрабатываться процессором 244 принимаемых данных и сигнализации, чтобы восстановить информацию обратной связи и данные, отправленные посредством UE 120. Количество приемных антенн на Узле B 110 может быть равным или не равным количеству передающих антенн.

Контроллеры/процессоры 230 и 270 могут руководить работой на Узле B 110 и UE 120 соответственно. Запоминающие устройства 232 и 272 могут хранить программный код и данные для Узла B 110 и UE 120 соответственно. Планировщик 234 может планировать UE для передачи по нисходящей линии связи и/или восходящей линии связи на основе, например, информации обратной связи, принятой от UE.

В UMTS данные для UE могут обрабатываться как один или несколько транспортных каналов на более высоком уровне. Транспортные каналы могут перемещать данные для одной или нескольких услуг, например речи, видео, пакетных данных и т.д. Транспортные каналы могут отображаться в физические каналы на физическом уровне. Физические каналы могут образовываться с помощью разных каналообразующих кодов и соответственно могут быть ортогональны друг другу в кодовой области. UMTS использует ортогональные коды с переменным коэффициентом расширения (OVSF) в качестве каналообразующих кодов для физических каналов.

3GPP версии 5 и выше поддерживает Высокоскоростной пакетный доступ по нисходящей линии связи (HSDPA), который является множеством каналов и процедур, которые дают возможность высокоскоростной пакетной передачи данных по нисходящей линии связи. Для HSDPA Узел B может отправлять данные по высокоскоростному совместно используемому каналу нисходящей линии связи (HS-DSCH), который является транспортным каналом нисходящей линии связи, который совместно используется всеми UE во временной и кодовой области. HS-DSCH может перемещать данные для одного или более UE в каждом TTI. Для UMTS 10-миллисекундный (мс) кадр радиосигнала разделяется на пять субкадров по 2 мс, каждый субкадр включает в себя три интервала, и каждый интервал имеет длительность в 0,667 мс. TTI равен одному субкадру для HSDPA и является наименьшей единицей времени, в которую UE может быть запланировано и обслужено. Совместное использование HS-DSCH может изменяться динамически от TTI к TTI.

Таблица 1 перечисляет некоторые физические каналы нисходящей линии связи и восходящей линии связи, используемые для HSDPA, и дает короткое описание для каждого физического канала.

Таблица 1
Линия связи	Канал	Название канала	Описание
Нисходящая линия связи	HS-PDSCH	Высокоскоростной физический совместно используемый канал нисходящей линии связи	Перемещает данные, отправленные по HS-DSCH для разных UE
Нисходящая линия связи	HS-SCCH	Совместно используемый канал управления для HS-DSCH	Перемещает сигнализацию для HS-PDSCH
Восходящая линия связи	HS-DPCCH	Выделенный физический канал управления для HS-DSCH	Перемещает информацию обратной связи для передачи по нисходящей линии связи в HSDPA

Фиг.3 показывает временную диаграмму для физических каналов, используемых для HSDPA. Для HSDPA Узел B может обслуживать одно или несколько UE в каждом TTI. Узел B может отправлять сигнализацию для каждого запланированного UE по HS-SCCH и может отправлять данные по HS-PDSCH двумя интервалами позже. Узел B может использовать настраиваемое количество 128-импульсных OVSF кодов для HS-SCCH и может использовать вплоть до пятнадцати 16-импульсных кодов OVSF для HS-PDSCH. HSDPA может рассматриваться как имеющий один HS-PDSCH с не более пятнадцати 16-импульсными кодами OVSF и один HS-SCCH с настраиваемым количеством 128-импульсных кодов OVSF. Эквивалентно HSDPA может рассматриваться как имеющий не более пятнадцати HS-PDSCH и настраиваемое количество HS-SCCH, причем каждый HS-PDSCH имеет один 16-импульсный код OVSF, и каждый HS-SCCH имеет один 128-импульсный код OVSF. Нижеследующее описание использует терминологию одного HS-PDSCH и одного HS-SCCH.

Каждое UE, которое могло бы принимать данные по HS-PDSCH, может обрабатывать вплоть до четырех 128-импульсных кодов OVSF для HS-SCCH в каждом TTI, чтобы определить, отправлена ли сигнализация для этого UE. Каждый UE, который планируется в заданном TTI, может обрабатывать HS-PDSCH для восстановления данных, отправленных к этому UE. Каждый запланированный UE может отправлять либо подтверждение приема (ACK) по HS-DPCCH, если транспортный блок декодируется правильно, либо отрицательное подтверждение (NACK) в противном случае. Каждый UE также может отправлять Узлу B информацию о PCI и CQI по HS-DPCCH.

Фиг.3 также показывает ошибки синхронизации между HS-SCCH, HS-PDSCH и HS-DPCCH на UE. HS-PDSCH начинается двумя интервалами позже HS-SCCH. HS-DPCCH начинается приблизительно на 7,5 интервалов от конца соответствующей передачи по HS-PDSCH.

UE может отправлять информацию о CQI, чтобы дать возможность Узлу B обработать и передать данные к UE. Вообще информация о CQI может отправляться для любого количества транспортных блоков или потоков данных. Для ясности значительная часть описания далее предполагает, что один или два транспортных блока могут отправляться в заданном TTI и что информация о CQI может предназначаться для одного или двух транспортных блоков. Информация о CQI должна обладать следующими характеристиками:

допускать сообщение индекса CQI для каждого транспортного блока,

обеспечивать достаточное количество уровней для индекса CQI для каждого транспортного блока, и

поддерживать гибкое сообщение информации о CQI для одного или двух транспортных блоков.

Узел Б может передавать два транспортных блока к UE, используя одну из нескольких возможных матриц предварительного кодирования, либо может передавать один транспортный блок, используя один столбец/вектор в одной из возможных матриц предварительного кодирования. UE может оценивать характеристику данных для разных возможных матриц и векторов предварительного кодирования, которые могут использоваться Узлом Б для передачи данных к UE. Для каждой матрицы или вектора предварительного кодирования UE может оценивать качество каждого транспортного блока, которое может задаваться любым подходящим показателем. Для ясности нижеследующее описание предполагает, что качество каждого транспортного блока задается в SINR-эквиваленте для канала аддитивного белого гауссовского шума (AWGN), который далее в описании называется просто SINR. UE может определять характеристику данных (например, общую пропускную способность) для каждой матрицы или вектора предварительного кодирования на основе SINR всех транспортных блоков. После оценивания всех возможных матриц и векторов предварительного кодирования UE может выбрать матрицу или вектор предварительного кодирования, которые обеспечивают наилучшую характеристику данных.

Для каждой возможной матрицы предварительного кодирования UE может оценивать SINR у двух транспортных блоков, которые могут отправляться параллельно с помощью этой матрицы предварительного кодирования. Транспортный блок с более высоким SINR может называться первичным транспортным блоком, а транспортный блок с более низким SINR может называться вторичным транспортным блоком. SINR каждого транспортного блока может зависеть от различных факторов, таких как (i) мощность передачи, доступная для передачи данных по HS-PDSCH, (ii) количество кодов OVSF, используемое для передачи данных, (iii) условия в канале, которые могут задаваться коэффициентом усиления канала и изменчивостью шума, (iv) тип обработки на приемнике, выполняемой UE, (v) порядок, в котором восстанавливаются транспортные блоки, если выполняется последовательное подавление помех (SIC) посредством UE, и (vi) возможно, другие факторы.

SINR у транспортного блока i, SINR_i, может задаваться в виде

SINR_i=F(P _OVSF ,X _i ), (1)

где P _OVSF - мощность передачи на код OVSF для HS-PDSCH,

X _i включает в себя все другие параметры, которые влияют на SINR, и

F () - функция SINR, применимая для UE.

Функция SINR может зависеть от обработки на приемнике в UE и может не быть линейной функцией P _OVSF. Таким образом, если P _OVSF увеличивается на G децибел (дБ), то величина повышения в SINR может не быть точно известной исключительно на основе увеличения на G дБ в P _OVSF. Это нелинейное соотношение между P _OVSF и SINR может происходить из-за влияния повторного использования кода, которое является взаимным влиянием между двумя транспортными блоками, использующими одинаковые коды OVSF. Кроме того, функция SINR может быть неизвестна на Узле B.

В одной особенности UE может оценивать SINR на основе мощности передачи на код OVSF, которая известна как UE, так и Узлу B. В одном исполнении известная P _OVSF может определяться на основе сведений или предположения о (i) мощности P _HSPDSCH передачи, доступной для передачи данных по HS-PDSCH, (ii) назначенного количества кодов OVSF, M, для HS-PDSCH, и (iii) равномерного распределения доступной мощности передачи по M кодам OVSF для каждого транспортного блока.

Доступная мощность P _HSPDSCH передачи для HS-PDSCH может предоставляться с помощью сигнализации более высокого уровня и/или какого-нибудь другого механизма, например, на регулярной основе или всякий раз, когда имеется изменение. В одном исполнении доступная мощность передачи P _HSPDSCH может определяться следующим образом:

P _HSPDSCH =P _CPICH+Г, дБ (2)

где P _CPICH - мощность передачи Общего пилотного канала (CPICH), и

Γ - отклонение мощности, которое может сигнализировать с помощью более высокого уровня.

В одном исполнении доступная мощность передачи может распределяться равномерно двум транспортным блокам, и P _OVSF может быть одинаковой для обоих транспортных блоков. В другом исполнении конкретное процентное отношение доступной мощности передачи может распределяться первичному транспортному блоку, оставшаяся мощность передачи может распределяться вторичному транспортному блоку, и P _OVSF может быть разной для двух транспортных блоков.

В одном исполнении назначенное количество кодов OVSF, M, для использования в вычислении P _OVSF может предоставляться посредством сигнализации более высокого уровня и/или какого-нибудь другого механизма, например, на регулярной основе или всякий раз, когда имеется изменение. В другом исполнении M может допускаться равным максимальному количеству кодов OVSF для HS-PDSCH (то есть, М=15) или равным другому заранее установленному значению. В любом случае P _OVSF может получаться путем равномерного распределения доступной мощности передачи по M кодам OVSF следующим образом:

P _OVSF =P _HSPDSCH -10хlog₁₀(2хM), дБ. (3)

В уравнении (3) вычитание дБ эквивалентно делению в единице линейных измерений. Множитель 2 в элементе log₁₀ предполагает, что P _HSPDSCH распределяется равномерно между двумя транспортными блоками.

UE может оценивать SINR каждого транспортного блока на основе P _OVSF для этого транспортного блока. UE может затем преобразовать SINR каждого транспортного блока в индекс CQI на основе таблицы отображения CQI, которая также может называться таблицей индексирования CQI. Таблица отображения CQI может иметь L входов для L возможных уровней CQI, где L может быть любым подходящим значением. Каждый уровень CQI может быть ассоциирован с набором параметров для транспортного блока, а также требуемым SINR. L уровней CQI могут быть ассоциированы с увеличивающимися требуемыми SINR. Для каждого транспортного блока UE может выбрать наивысший уровень CQI с требуемым SINR, который ниже предполагаемого SINR у этого транспортного блока. Индекс CQI для каждого транспортного блока указывал бы один из L возможных уровней CQI.

Фиг.4 показывает процесс 400 для определения индексов CQI для нескольких (например, двух) транспортных блоков. Мощность передачи на код OVSF, P _OVSF, может определяться на основе доступной мощности передачи, P _HSPDSCH, и назначенного количества кодов OVSF, M, например, как показано в уравнении (3) (этап 412). SINR транспортных блоков могут оцениваться на основе мощности передачи на код OVSF и других параметров, и в соответствии с функцией SINR (этап 414). SINR транспортных блоков могут быть преобразованы в индексы CQI на основе таблицы отображения CQI (этап 416). Индексы CQI могут отправляться Узлу B (этап 418) и могут использоваться Узлом Б для передачи нескольких транспортных блоков к UE.

Таблица отображения CQI может задаваться различными способами. Количество входов в таблице, L, может выбираться на основе различных факторов, таких как диапазон SINR, который должен охватываться таблицей, желаемый шаг между соседними уровнями CQI, число разрядов для использования в информации о CQI и т.д. В одном исполнении L=15, и таблица отображения CQI включает в себя 15 входов для 15 возможных уровней CQI. Каждый уровень CQI может ассоциироваться с набором параметров, который может включать в себя размер транспортного блока и схему модуляции. Набор параметров также может неявно или явно включать в себя другие параметры, например кодовую скорость.

Вообще для целевой частоты блоков с ошибками (BLER) более высокая кодовая скорость и более высокий порядок модуляции могут использоваться для более высокого SINR, и наоборот. Набор схем модуляции может поддерживаться для HSDPA. Схема модуляции наивысшего порядка может использоваться для более высоких SINR, а схема модуляции низшего порядка может использоваться для более низких SINR. Диапазон кодовых скоростей (например, от 1/3=0,333 до 1) также может поддерживаться для HSDPA. Большая кодовая скорость (например, близкая к 1) обеспечивает меньше избыточности и может использоваться для более высокого SINR. Наоборот, меньшая кодовая скорость (например, 0,333) обеспечивает больше избыточности и может использоваться для более низкого SINR.

Таблица 2 показывает таблицу отображения CQI в соответствии с одним конкретным исполнением. Это исполнение предполагает, что (i) назначенное количество кодов OVSF для HS-PDSCH равно М=15, (ii) квадратурная фазовая манипуляция (QPSK) и 16-позиционная квадратурная амплитудная модуляция (16QAM) могут использоваться для HSDPA, и (iii) кодовая скорость может колебаться от 0,333 до 1. В этой таблице отображения CQI каждый уровень CQI ассоциируется с определенным размером транспортного блока и определенной схемой модуляции. 15 уровней CQI в таблице определяются на основе расстояния приблизительно от 1,0 до 1,5 дБ в SINR между соседними уровнями CQI.

Таблица 2Таблица отображения CQI для М=15 кодов OVSF для HS-PDSCH
Уровень CQI	Размер транспортного блока	Модуляция	Кодовая скорость	Дополнительное смещение (в дБ)	Эквивалент SINR на символ для AWGN (в дБ)
0	4834	QPSK	0,333	-5,0	-1,24
1	4834	QPSK	0,333	-3,0	-1,24
2	4834	QPSK	0,333	-1,5	-1,24
3	4834	QPSK	0,333	0	-1,24
4	6101	QPSK	0,424	0	0,27
5	7564	QPSK	0,525	0	1,58
6	9210	QPSK	0,640	0	3,09
7	10629	QPSK	0,738	0	4,29
8	12488	16QAM	0,434	0	5,70
9	14936	16QAM	0,519	0	6,86
10	17548	16QAM	0,609	0	8,46
11	20251	16QAM	0,703	0	9,75
12	22147	16QAM	0,769	0	11,5
13	24222	16QAM	0,841	0	12,17
14	26352	16QAM	0,915	0	13,72

Для каждого требуемого SINR, показанного в столбце 6 в Таблице 2, схема модуляции и кодовая скорость, которые могут поддерживать частоту блоков с ошибками на целевой BLER или ниже, могут определяться с помощью компьютерного моделирования, измерений и т.д. Как показано в Таблице 2, наивысшая кодовая скорость в 0,915 и схема модуляции наивысшего порядка в 16-QAM используются для наивысшего уровня CQI, равного 14. Кодовая скорость понижается для каждого более низкого уровня CQI до кодовой скорости в 0,434 для уровня CQI, равного 8. Схема модуляции меньшего порядка в QPSK используется для следующего более низкого уровня CQI, равного 7, и результирующая кодовая скорость равна 0,738. Кодовая скорость снова понижается для каждого более низкого уровня CQI до кодовой скорости в 0,333 для уровня CQI, равного 3.

Размер транспортного блока для каждого уровня CQI может определяться следующим образом. TTI охватывает 7680 элементарных посылок, и 480 символов модуляции могут отправляться с помощью одного 16-импульсного кода OVSF в одном TTI. В итоге 480×15=7200 символов модуляции могут отправляться с помощью пятнадцати 16-импульсных кодов OVSF по HS-PDSCH в одном TTI. Для QPSK два кодовых разряда могут отправляться в каждом символе модуляции, и всего 14400 кодовых разрядов могут отправляться в 7200 символах модуляции. Для 16QAM четыре кодовых разряда могут отправляться в каждом символе модуляции, и всего 28800 кодовых разрядов могут отправляться в 7200 символах модуляции. Размер транспортного блока равен количеству кодовых разрядов, умноженному на кодовую скорость.

В одном исполнении, когда достигнуты наименьшая кодовая скорость и схема модуляции низшего порядка, одинаковый размер транспортного блока повторяется для всех более низких уровней CQI. В примере, показанном в Таблице 2, размер транспортного блока в 4834 повторяется для уровней 0, 1 и 2 CQI. SINR, достигнутые UE для уровней 0, 1 и 2 CQI, могут быть ниже требуемого SINR для QPSK и кодовой скорости 0,333. Предполагаемая разница между SINR, достигнутым UE для каждого из уровней 0, 1 и 2 CQI, и требуемым SINR для уровня 3 CQI показывается столбцом 5 в Таблице 2. Более высокая BLER может произойти от транспортного блока, отправленного для уровня 0, 1 или 2 CQI, но этот транспортный блок может быть повторно передан, если принят с ошибкой. В другом исполнении, когда достигнуты наименьшая кодовая скорость и схема модуляции низшего порядка, размер транспортного блока может быть уменьшен, и некоторые разряды могут повторяться для повышения надежности. В еще одном исполнении, когда достигнуты наименьшая кодовая скорость и схема модуляции низшего порядка, количество кодов OVSF может быть уменьшено, и размер транспортного блока может быть соответственно уменьшен. Например, размер транспортного блока в 3172 может отправляться с помощью 10 кодов OVSF для уровня 2 CQI, размер транспортного блока в 2212 может отправляться с помощью 7 кодов OVSF для уровня 1 CQI, и размер транспортного блока в 1262 может отправляться с помощью 4 кодов OVSF для уровня 0 CQI.

Вообще, таблица отображения CQI может задаваться для охвата любого диапазона SINR и с любым шагом между уровнями CQI. Таблица отображения CQI может задаваться так, что (i) самый низкий уровень 0 CQI соответствует наименьшей кодовой скорости и схеме модуляции низшего порядка, (ii) самый высокий уровень 14 CQI соответствует наивысшей кодовой скорости и схеме модуляции наивысшего порядка, и (iii) нет повторяющихся входов в таблице. Таблица отображения CQI может задаваться, чтобы иметь приблизительно равную дельту SINR между соседними уровнями CQI. В качестве альтернативы таблица отображения CQI может задаваться, чтобы иметь (i) меньшую дельту SINR или меньший шаг для поддиапазона, который чаще используется, и (ii) большую дельту SINR или более крупный шаг для поддиапазона, который используется менее часто.

Таблица 2 показывает одно конкретное исполнение таблицы преобразования CQI для случая, в котором М=15. Таблицы отображения CQI также могут задаваться для других значений M. Например, таблицы отображения CQI могут задаваться для 5, 10 и/или некоторых других значений M. Для заданного значения M также могут задаваться несколько таблиц отображения CQI для разных диапазонов SINR и/или разного шага между уровнями CQI. Если доступны несколько таблиц отображения CQI, то для использования может выбираться одна таблица отображения CQI, например, с помощью Узла Б, и сигнализироваться к UE, или наоборот.

UE может преобразовать SINR каждого транспортного блока в индекс CQI на основе таблицы отображения CQI, выбранной для использования. В одном исполнении применяется симметричное распределение кодов OVSF, и одинаковое количество, и одинаковый набор кодов OVSF используются для двух транспортных блоков. В этом исполнении таблица отображения CQI может задаваться так, что одинаковое количество кодов OVSF используется для всех уровней CQI. В другом исполнении разрешается асимметричное распределение кодов OVSF, и количество кодов OVSF для вторичного транспортного блока может быть иным (например, меньше), чем количество кодов OVSF для первичного транспортного блока. В этом исполнении таблица отображения CQI может иметь разные количества кодов OVSF для разных уровней CQI, например, меньше кодов OVSF для одного или нескольких самых низких уровней CQI. Вторичный транспортный блок может отправляться с помощью подмножества кодов OVSF, используемого для первичного транспортного блока.

Если выбирается матрица предварительного кодирования, то UE может отдельно определить два индекса CQI для двух транспортных блоков, которые нужно отправить параллельно с помощью выбранной матрицы предварительного кодирования. Если выбирается вектор предварительного кодирования, то UE может определить один индекс CQI для одного транспортного блока, который нужно отправить с помощью выбранного вектора предварительного кодирования. UE может отправлять одно значение CQI, которое может передавать либо один индекс CQI для одного транспортного блока, либо два индекса CQI для двух транспортных блоков. С шагом в 15 уровней CQI для каждого индекса CQI в случае двух транспортных блоков, всего 15×15=225 сочетаний индекса CQI допустимы для двух транспортных блоков. Если 8 разрядов используются для одного значения CQI, то вплоть до 256-225=31 уровня может использоваться для индекса CQI для одного транспортного блока.

В одном исполнении одно значение CQI может определяться следующим образом:

(4)

где CQI_S - значение индекса CQI в пределах {0…30} для одного транспортного блока,

CQI₁ - индекс CQI в пределах {0…14} для первичного транспортного блока,

CQI₂ - индекс CQI в пределах {0…14} для вторичного транспортного блока, и

CQI - 8-разрядное значение CQI для одного или двух транспортных блоков.

В исполнении, показанном в уравнении (4), значение CQI в диапазоне от 0 до 30 используется для передачи индекса CQI для одного транспортного блока, а значение CQI в диапазоне от 31 до 255 используется для передачи двух индексов CQI для двух транспортных блоков. UE также может преобразовать индекс или индексы CQI для одного или двух транспортных блоков в одно значение CQI другими способами. Компьютерное моделирование показывает, 8-разрядное значение CQI для одного или двух транспортных блоков может обеспечивать достаточно точную информацию о CQI и хорошую характеристику данных. Однако для значения CQI также может использоваться меньше или больше разрядов.

Фиг.5 показывает исполнение для отправки информации о PCI и CQI по HS-DPCCH. В каждом TTI информация ACK/NACK может отправляться в первом интервале TTI, а информация о PCI и CQI может отправляться во втором и третьем интервалах TTI. В каждом TTI один разряд ACK/NACK для одного транспортного блока или два разряда ACK/NACK для двух транспортных блоков могут кодироваться в канале для получения 10 кодовых разрядов. 10 кодовых разрядов для ACK/NACK могут быть расширены и преобразованы в первый интервал в TTI.

В одном исполнении отчет о PCI/CQI включает в себя два разряда для информации о PCI и 8 разрядов для информации о CQI, которые могут содержать одно 8-разрядное значение CQI, вычисленное, как показано в уравнении (4). Десять разрядов для отчета о PCI/CQI могут кодироваться в канале с помощью блочного кода (20, 10), который может быть измененным кодом Рида-Мюллера (RM), для получения кодового слова из 20 кодовых разрядов. 20 кодовых разрядов для сообщения PCI/CQI могут быть расширены и преобразованы во второй и третий интервалы в TTI.

Узел B может принять отчет о PCI/CQI от UE и определить, предпочитает л
