Распределение ресурсов во время перенастройки

Распределение ресурсов во время перенастройки

Иллюстрации

Показать все

Реферат

I. Область техники, к которой относится изобретение

Нижеприведенное описание относится, в общем, к беспроводной связи, в частности гибким схемам связи для систем беспроводной связи.

II. Уровень техники

Не так давно в прошлом мобильные устройства связи, в общем, и мобильные телефоны, в частности, были предметами роскоши, доступными только лицам со значительным доходом. Кроме того, данные мобильные телефоны имели значительные размеры, делающие их неудобными для переноски на большие расстояния. Например, в противоположность современным мобильным телефонам (и другим устройствам мобильной связи), мобильные телефоны в недавнем прошлом невозможно было уложить в карман пользователя или дамскую сумочку, не создавая заметных неудобств. В дополнение к недостаткам, связанным с мобильными телефонами, сети беспроводной связи, которые обеспечивали обслуживание подобных телефонов, были ненадежными, покрывали недостаточно широкие географические зоны, обеспечивали недостаточную пропускную способность и ассоциировались с различными другими недостатками.

В противоположность вышеописанным мобильным телефонам, в настоящее время мобильные телефоны и другие устройства, которые используют беспроводные сети, являются обычной вещью. Современные мобильные телефоны являются действительно портативными и совсем не дорогими. Например, типичный современный мобильный телефон можно легко укладывать в дамскую сумочку, и при этом его пользователь не заметит присутствия телефона. Кроме того, провайдеры услуг беспроводной связи часто предлагают сложные мобильные телефоны бесплатно лицам, которые абонируют их услуги беспроводной связи. В последние несколько лет построены многочисленные вышки, которые передают и/или ретранслируют беспроводные передачи, что обеспечивает покрытие беспроводной связью значительных участков США (а также несколько других стран). Соответственно миллионы (если не миллиарды) людей владеют и пользуются мобильными телефонами.

Для создания непрерывной зоны уверенного приема для мобильных станций пункты доступа (базовые станции, узлы доступа и т.п.), относящиеся к сотовым сетям, географически размещают так, чтобы, когда пользователи изменяют местоположение, они не лишаются услуг. Следовательно, мобильные станции могут «передаваться» от первой базовой станции ко второй базовой станции. Другими словами, мобильная станция будет обслуживаться первой базовой станцией, пока находится в географической зоне, относящейся к упомянутой базовой станции. Когда мобильную станцию транспортируют в зону, относящуюся ко второй базовой станции, мобильная станция будет передана от первой базовой станции ко второй базовой станции. В идеальном случае передача обслуживания происходит без потери данных, потери обслуживания и т.п.

Обычно упомянутая передача обслуживания происходила с помощью обмена большим количеством сообщений между мобильными станциями и базовыми станциями. Например, когда мобильную станцию транспортировали к некоторой базовой станции, осуществлялась доставка различных сообщений между мобильной станцией и базовой станцией, а также между базовой станцией и базовой станцией, обслуживающей мобильную станцию на данный момент. Упомянутый обмен сообщениями дает возможность для распределения ресурсов по отношению к каналам прямой линии связи и обратной линии связи, которые должны быть созданы между мобильной станцией и базовыми станциями. Чтобы передача обслуживания могла происходить быстро и без потерь значительного количества данных, можно подготовить группу базовых станций для предоставления услуг мобильной станции. Такую группу базовых станций можно корректировать по мере того, как изменяется географическая зона, связанная с мобильной станцией. При более подробном рассмотрении мобильная станция может быть выполнена с возможностью контроля передач или приема передач на первой частоте из первой базовой станции. Вторая базовая станция может поддерживать связь с мобильной станцией на той же самой частоте, и вторую базовую станцию можно добавить в группу базовых станций, если удовлетворяются конкретные рабочие параметры. Как только базовая станция добавлена в группу, она становится подготовленной к обслуживанию мобильной станции после того, как она оказывается в пределах конкретной географической дальности связи упомянутой базовой станции. Передача обслуживания между базовыми станциями происходит надлежащим образом, а также без потерь какого-либо существенного объема данных.

Однако проблемы возникают, если группу базовых станций желательно дополнить базовыми станциями, использующими сильно различающиеся технологии или коммуникационные протоколы, поскольку мобильные станции с единственными трактами приема не могут одновременно поддерживать связь между системами и/или на разных частотах.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Ниже представлено, в общем виде, описание сущности изобретения, чтобы обеспечить принципиальное понимание некоторых аспектов заявленного предмета изобретения. Данное описание сущности изобретения не является пространным общим анализом и не предназначено для выделения ключевых/критических признаков или определения пределов объема заявленного предмета изобретения. Единственной целью является представление некоторых концепций в упрощенной форме в качестве введения к более подробному описанию, которое приведено далее.

В настоящей заявке предлагаются системы, способы, устройства и изделия, которые облегчают распределение ресурсов во время процедуры перенастройки. Перенастройкой называется, в общем, краткое прерывание предоставления обслуживания из пункта доступа или сектора в терминал доступа, когда терминал доступа принимает пилот-сигналы из отличающегося пункта доступа или сектора. Это может быть желательно, когда пункт доступа или сектор, который на данный момент предоставляет обслуживание в терминал доступа, осуществляет связь с терминалом доступа на первой частоте, а пункт доступа или сектор, который может предоставлять обслуживание в терминал доступа в будущем, осуществляет связь с терминалом доступа на второй частоте. В другом примере первый пункт доступа может соответствовать первой технологии, например MBWA (мобильного широкополосного беспроводного доступа), тогда как второй пункт доступа может соответствовать второй технологии, например 802.11a/g. Соответственно, если терминал доступа не имеет несколько трактов приема, данный терминал может выполнять перенастройку для осуществления связи с отличающимися пунктами доступа, чтобы подготавливать упомянутые пункты доступа к будущему предоставлению услуг в терминал доступа.

С описанной целью в настоящей заявке предлагается способ распределения ресурсов, исполняемый во время процедуры перенастройки в пункте доступа или секторе, при этом способ содержит этапы, на которых определяется первый момент времени, в который будет начинаться перенастройка по отношению к терминалу доступа, определяется второй момент времени, который соответствует последней границе кадра, соответствующего терминалу доступа, до момента времени, в который начинается перенастройка, и определяются параметры распределения ресурсов, соответствующие терминалу доступа, и реализуются параметры распределения ресурсов во второй момент времени. Способ может дополнительно содержать этапы, заключающиеся в том, что приостанавливаются передачи в терминал доступа по прямой линии связи и приостанавливается контроль управляющих каналов обратной линии связи, соответствующих терминалу доступа. Способ может дополнительно содержать этап, заключающийся в том, что оптимизируется распределение ресурсов до перенастройки и/или после завершения перенастройки.

Кроме того, в настоящей заявке предлагается беспроводное устройство связи, которое содержит память, которая содержит расписание перенастройки по отношению к терминалу доступа, а также процессор, который неявно аннулирует (прекращает) прекращает распределение ресурсов между терминалом доступа и пунктом доступа, соответствующем ему, в зависимости от содержания расписания. Устройство может также содержать блок хранения данных, который содержит данные, относящиеся к терминалу доступа, которые кэшированы во время перенастройки. В другом примере процессор может предписывать приостановку передач по прямой линии связи, а также может предписывать приостановку контроля обратной линии связи.

Кроме того, предлагается устройство для распределения ресурсов базовой станции во время перенастройки, при этом устройство содержит средство для определения, когда терминал доступа собирается начинать перенастройку, и средство для распределения ресурсов, по меньшей мере, одному отличающемуся терминалу доступа во время перенастройки. Устройство может дополнительно содержать средство для кэширования данных, предназначаемых для терминала доступа во время перенастройки, и средство для снабжения терминала доступа кэшированными данными после завершения перенастройки. Кроме того, устройство может содержать средство для неявного аннулирования (прекращения) распределения ресурсов на границе кадра до перенастройки и средство для восстановления распределения ресурсов на границе кадра после перенастройки.

Кроме того, в настоящей заявке предлагается компьютерочитаемый носитель, при этом компьютерно читаемый носитель содержит компьютероисполняемые команды для приема указания, что перенастройка будет происходить в момент времени t1, определения последней границы кадра, которая появляется в первый момент времени до t1, неявного аннулирования (прекращения) распределения ресурсов обратной линии связи в первый момент времени, неявного прекращения распределения ресурсов прямой линии связи в первый момент времени, приостановки передач по обратной линии связи после того, как прекращено распределение ресурсов обратной линии связи, приостановки контроля прямой линии связи после того, как прекращено распределение ресурсов прямой линии связи, и выполнения перенастройки в момент t1. Команды могут дополнительно содержать прием указания, что перенастройка будет завершаться в момент времени t2, определение границы кадра, которая появляется во второй момент времени непосредственно после t2, передачу управляющей информации по обратной линии связи во второй момент времени и контроль обратной линии связи во второй момент времени.

Кроме того, в настоящей заявке предлагается процессор, который исполняет команды по распределению ресурсов в среде беспроводной связи, при этом команды содержат команды для определения границы кадра, которая появляется непосредственно перед выполнением перенастройки, после приема указания, что терминал доступа будет выполнять перенастройку, и прекращение распределения ресурсов, соответствующих терминалу доступа, в момент времени, соответствующий границе кадра. Команды могут дополнительно содержать команды для распределения ресурсов, соответствующих терминалу доступа, по меньшей мере, одному отличающемуся терминалу доступа во время перенастройки.

Для достижения вышеописанных и родственных целей ниже представлены некоторые наглядные аспекты в связи с нижеследующим описанием и прилагаемыми чертежами. Однако данные аспекты являются иллюстративными для всего нескольких из различных способов возможной реализации принципов заявленного предмета изобретения, и заявленный предмет изобретения должен включать в себя все подобные аспекты и их эквиваленты. Другие преимущества и новые признаки могут стать очевидными из нижеследующего подробного описания при рассмотрении в связи с чертежами.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг.1 - высокоуровневая блок-схема системы, которая облегчает распределение ресурсов в среде беспроводной связи.

Фиг.2 - примерная среда беспроводной связи.

Фиг.3 - примерная структура кадра, которую можно использовать в среде беспроводной связи.

Фиг.4 - устройство, которое облегчает распределение ресурсов в среде беспроводной связи.

Фиг.5 - репрезентативная блок-схема последовательности операций, поясняющая способы распределения ресурсов во время перенастройки.

Фиг.6 - репрезентативная блок-схема последовательности операций, поясняющая способы прекращения распределения ресурсов в терминале доступа во время перенастройки.

Фиг.7 - репрезентативная блок-схема последовательности операций, поясняющая способы распределения ресурсов в среде беспроводной связи во время перенастройки.

Фиг.8 - репрезентативная блок-схема последовательности операций, поясняющая способы прекращения распределения и возврата ресурсов в среде беспроводной связи.

Фиг.9 - изображение системы, которую можно использовать в связи с перенастройкой.

Фиг.10 - изображение системы, которую можно использовать в связи с перенастройкой.

Фиг.11 - изображение системы пункта доступа.

ПОДРОБНОЕ ОПИСАНИЕ

Ниже приведено описание заявленного предмета изобретения со ссылкой на чертежи, на которых, по всем чертежам, одинаковые цифровые позиции служат для обозначения одинаковых элементов.

В нижеследующем описании, в целях пояснения, многочисленные конкретные детали представлены для обеспечения более глубокого понимания заявленного предмета изобретения. Однако можно понять, что упомянутый предмет изобретения можно практически реализовать без упомянутых конкретных деталей. В других случаях общеизвестные конструкции и устройства показаны в форме блок-схемы для облегчения описания предмета изобретения.

Кроме того, различные варианты осуществления описаны в настоящей заявке в связи с пользовательским устройством. Пользовательское устройство может также именоваться системой, абонентским устройством, абонентским пунктом, мобильной станцией, мобильным устройством, удаленной станцией, удаленным терминалом, терминалом доступа, пользовательским терминалом, терминалом, пользовательским агентом или пользовательским оборудованием. Пользовательское устройство может быть сотовым телефоном, беспроводным телефоном, телефоном с протоколом инициации сеанса (SIP-телефоном), станцией местной радиосвязи (WLL-станцией), PDA (персональным электронным секретарем), ручным устройством с возможностью беспроводного подсоединения или другим устройством обработки информации, подсоединенным к беспроводному модему.

Кроме того, аспекты заявленного предмета изобретения могут быть реализованы в виде способа, устройства или изделия, использующего стандартные методы программирования и/или инжиниринга для создания программного обеспечения, микропрограммного обеспечения, аппаратного обеспечения или любой их комбинации, чтобы управлять компьютером с целью реализации различных аспектов заявленного предмета изобретения. Термин «изделие», в контексте настоящей заявки, предполагает включение в себя компьютерной программы, вызываемой из любого компьютерочитаемого устройства, носителя или среды. Например, компьютерочитаемая среда может включать в себя, но без ограничения, магнитные запоминающие устройства (например, жесткий диск, гибкий диск, магнитные полосы…), оптические диски (например, компакт-диск (CD), цифровой универсальный диск (DVD) …), микропроцессорные карты и устройства флэш-памяти (например, платы, карты, клавишное устройство…). Следует понимать, что несущий сигнал также может служить для переноса компьютерочитаемых компьютерных данных, например данных, используемых при передаче и приеме речевой почты или при доступе к сети, например сотовой сети. Естественно, специалистам в данной области техники будет понятно, что в такой конфигурации можно создать многочисленные модификации, не выходящие за пределы объема или существа того, что изложено в настоящей заявке.

На фиг.1 изображена система 100, которая облегчает распределение ресурсов в среде беспроводной связи. Система 100 содержит планировщик 102, который создает расписание 104 передач, которые осуществляются между базовыми станциями и мобильными станциями. В частности, расписание 104, созданное планировщиком 102, может содержать информацию, связанную с перенастройкой, которая относится к операциям, выполняемым мобильной станцией в связи с обновлением группы базовых станций, которые могут быть подготовлены к связи с мобильной станцией. Например, мобильная станция может отстраиваться от первой базовой станции на ограниченный период времени для приема данных, например пилот-сигналов, из второй базовой станции (например, использующей отличающуюся частоту или другую технологию). На основании принятых пилот-сигналов может быть выполнено определение, касающееся того, добавлять ли вторую базовую станцию в группу базовых станций, которые подготовлены к обслуживанию мобильной станции. Если вторую базовую станцию добавляют в группу, то, когда мобильная станция перемещается ко второй базовой станции, можно обеспечить передачу обслуживания, которая происходит быстро и без потерь услуги и/или значительного объема данных.

Однако, когда мобильная станция осуществляет связь со второй базовой станцией, если с ней не сопряжено несколько трактов приема, мобильная станция больше не сможет поддерживать связь с первой базовой станцией. В одном конкретном примере перенастройка может планироваться в микросекундах или каких-нибудь других подходящих единицах времени-частоты (например, наносекундах). Такое решение возможно вместо планирования в кадрах, поскольку разные системы связи могут не синхронизироваться с позиции кадров и/или времени. Распределитель 106 ресурсов может просматривать расписание 104 и распределять ресурсы, по меньшей мере, одному терминалу 108-112 доступа в зависимости от содержания расписания 104. Например, распределитель 106 ресурсов может анализировать расписание 104 и находить границу последнего кадра непосредственно перед моментом времени, когда должна инициироваться перенастройка. В такой момент времени распределитель 106 ресурсов может неявно прекратить распределение ресурсов на прямой линии связи и обратной линии связи, соответствующих терминалу 114 доступа, который выполняет перенастройку, при этом термин «неявно» служит в данном случае для указания, что не требуется никакого обмена сообщениями между терминалом 114 доступа и базовой станцией или сектором, обслуживающим терминал 114 доступа. Затем распределитель 106 ресурсов, чтобы поддерживать высокую пропускную способность в среде беспроводной связи, может распределить ресурсы, которые были распределены терминалу 114 доступа, по меньшей мере, одному из терминалов 108-112 доступа.

Распределитель 106 ресурсов, на основе анализа расписания 104, может определять границу кадра, которая должна появляться непосредственно после запланированного окончания перенастройки. На данной границе распределитель 106 ресурсов может возвратить или перераспределить ресурсы терминалу 114 доступа, инициировать доставку данных в терминал 114 доступа по прямой линии связи, и дополнительно может облегчить контроль каналов управления обратной линии связи относительно терминала 114 доступа. Таким образом, базовая станция, обслуживающая на текущий момент терминал 114 доступа, может распределять ресурсы отличающимся терминалам доступа, пока терминал 114 доступа выполняет перенастройку, но услуги, предоставляемые терминалу 114 доступа, могут быть, по существу, непрерывными, так как перенастройка может происходить очень быстро.

Система 100 может дополнительно содержать кэш-память 116, которая может сохранять данные, которые предназначены для терминала 114 доступа, пока данный терминал 114 выполняет перенастройку. Например, если терминал 114 принимает данные индивидуальной передачи, когда выполняет перенастройку, данные, предназначенные для терминала 114 доступа, могут сохраняться в кэш-памяти 116. По окончании перенастройки распределитель 106 ресурсов может обратиться в кэш-память 116 и предоставить кэшированные данные в терминал 114 доступа.

Терминал 114 доступа также может получать доступ к расписанию 104 для облегчения выполнения перенастройки. В частности, на границе кадра, которая появляется непосредственно перед перенастройкой, на терминале 114 доступа может прекращаться действительность распределения ресурсов для обратной линии связи и прямой линии связи. Кроме того, передачи по обратной линии связи могут быть приостановлены, и терминал 114 доступа может приостановить контроль прямой линии связи. С первой границы кадра, которая появляется после перенастройки, терминал 114 доступа может доставлять передачи в обслуживающую базовую станцию по обратной линии связи и начать контроль прямой линии связи.

На фиг.2 представлена примерная система 200 беспроводной связи, в которой могут быть ощутимы преимущества перенастройки. Система 200 содержит множество секторов 202-212, в которых мобильные станции могут пользоваться беспроводными услугами внутри упомянутых секторов 202-212. Секторы 202-212 изображены в виде шестиугольников, по существу, одинаковых размеров, однако следует понимать, что размер и форма секторов 202-212 могут изменяться в зависимости от географического региона, числа, размера и формы физических препятствий, например зданий, и некоторых других факторов. Пункты 214-224 доступа ассоциативно связаны с секторами 202-212, при этом пункты 214-224 служат для предоставления услуг терминалам доступа внутри секторов 202-212. Каждый из пунктов 214-224 доступа может предоставлять обслуживание нескольким терминалам доступа. В системе 200 терминал 226 доступа связан с сектором 210 и следовательно может обслуживаться пунктом 222 доступа. Однако терминал 226 доступа может быть портативным и, следовательно, может перемещаться в другие секторы (например, за пределами дальности связи пункта 222 доступа). Поэтому желательно подготовить пункты доступа к предоставлению услуг терминалу 226 доступа до того, как терминал 226 доступа войдет в сектор, относящийся к таким пунктам доступа, чтобы создать возможность осуществления плавной передачи обслуживания между пунктами доступа.

Соответственно может быть создана группа пунктов доступа или базовых станций (группа секторов) (например, активная группа), в которой пункты доступа (или сектора) внутри такой группы подготовлены к предоставлению услуг в терминал 226 доступа. Однако существует много случаев, когда пункт 222 доступа предоставляет услуги в терминал 226 доступа на первой частоте, тогда как пункт 218 доступа может быть способен предоставлять услуги на второй частоте. В другом примере пункт 222 доступа может предоставлять услуги в терминал 226 доступа на базе первой технологии, тогда как пункт 218 доступа может быть выполнен с возможностью предоставления услуг на базе второй технологии. Поэтому, если терминал 226 доступа не содержит несколько трактов приема, то он может осуществлять связь одновременно с несколькими базовыми станциями, только если такие пункты доступа соответствуют одной и той же технологии и осуществляют связь на, по существу, одинаковой частоте с терминалом 226 доступа. Кроме того, пункты доступа внутри секторов могут не относиться к синхронным системам. Однако все-таки желательно поддерживать группу базовых станций, чтобы происходила плавная передача обслуживания, когда терминал 226 доступа перемещается между секторами. Следовательно, терминал 226 доступа может отстраиваться от пункта 222 доступа на короткий период времени для приема пилот-сигналов из других пунктов доступа. В подробном примере группа базовых станций, подготовленных к осуществлению связи с терминалом 226 доступа, может не содержать пункта 220 доступа (или сектора 208). Терминал 226 доступа может принимать сообщения на первой частоте из пункта 222 доступа, тогда как пункт 220 доступа может передавать пилот-сигналы в терминал 226 доступа на второй частоте. Терминал 226 доступа может выполнять перенастройку, при этом терминал 226 доступа отстраивается от пункта 222 доступа на короткий период времени, пока ожидает пилот-сигналы из пункта 220 доступа. Затем терминал 226 доступа может уведомить о мощности пилот-сигнала в уведомительном сообщении в пункт 222 доступа и/или пункт 220 доступа. По меньшей мере, частично на основании такого уведомления о мощности сигнала, может быть выполнено определение, добавлять ли пункт 220 доступа (сектор 208) в группу (и подготавливать ли пункт 220 доступа или сектор 208 к предоставлению услуг в терминал 226 доступа, если терминал доступа попадет в сектор 208). Однако во время перенастройки нежелательно занимать ресурсы пункта 222 доступа, и распределение ресурсов между пунктом доступа 222 и терминалом 226 доступа следует прекратить. По окончании перенастройки ресурсы можно вернуть и/или можно перераспределить в явной форме (например, посредством, по меньшей мере, обмена какими-то сообщениями).

На фиг.3 изображена примерная временная диаграмма 300, соответствующая перенастройке. Временная диаграмма 300 показывает инициирование перенастройки, а также завершение перенастройки. В частности, если запланировано, что перенастройка должна начинаться в середине кадра, то перенастройка должна начинаться на границе кадра непосредственно перед запланированным началом такой перенастройки. Аналогично, если запланировано, что перенастройка должна заканчиваться в середине кадра, то перенастройка должна завершаться в конце кадра. На примерной временной диаграмме 300 перенастройка должна начинаться в середине кадра 2 и должна заканчиваться в середине кадра 11. Однако распределение ресурсов, соответствующих терминалу доступа и пункту доступа, может прекращаться и может возобновляться соответственно в начале кадра 2 и кадра 12. При желании можно определять минимальное и/или максимальное время, предусмотренное на перенастройку, и можно производить временные поправки относительно пункта доступа и терминала доступа.

На фиг.4 показано беспроводное устройство 400 для применения в среде беспроводной связи. Устройство содержит память 402, которая может содержать расписание для перенастройки по отношению к терминалу доступа. Например, расписание может содержать информацию о пункте доступа, который предоставляет услуги в терминал доступа, а также пункт доступа, относительно которого должна происходить перенастройка. Расписание может дополнительно содержать временную информацию, относящуюся к тому, когда наступает время, в которое будет происходить перенастройка. Процессор 404, связанный с памятью 402, может исполнять команды по прекращению действительности распределения ресурсов между терминалом доступа и базовой станцией, которая обеспечивает обслуживание терминала доступа. Если перенастройка должна по расписанию начинаться или заканчиваться посередине между границами кадра, прекращение может происходить в момент времени, который совпадает с границей кадра, и процессор 404 может выполнять подобное прекращение. Перераспределение ресурсов может выполняться после того, как перенастройка завершена.

В частности, по отношению к пункту доступа, процессор 404 может предписывать приостановку передач по прямой линии связи и может предписывать приостановку контроля обратной линии связи в момент времени, который соответствует границе кадра. Следовательно, процессор 404 может служить для определения времени, которое соответствует границе кадра непосредственно перед моментом времени начала перенастройки, и, после этого, прекращения распределения ресурсов, приостановки связи по прямой линии связи и приостановки контроля по обратной линии связи. Процессор 404 может также определять момент времени, который соответствует границе кадра, который будет принят/доставлен непосредственно после перенастройки. В данный момент времени процессор 404 может служить для перераспределения ресурсов, а также для предписания пункту доступа начала передачи по прямой линии связи и контроля связи по обратной линии связи. Устройство 400 может также содержать блок 406 хранения данных, в котором могут кэшироваться данные, предназначенные для терминала доступа во время перенастройки. После завершения перенастройки процессор 404 может применяться в связи с предоставлением кэшированных данных в терминал доступа.

На фиг.5-8 показаны способы, относящиеся к распределению ресурсов во время перенастройки. Хотя, для простоты пояснения, способы показаны и описаны в виде последовательности действий, следует понимать и учитывать, что способы не ограничены порядком действий, поскольку некоторые действия могут происходить, в соответствии с заявленным предметом изобретения, в различном порядке и/или параллельно с действиями, отличающимися от действий, показанных и описанных в настоящей заявке. Например, специалистам в данной области техники будет понятно и очевидно, что, в альтернативном варианте, способы можно представить в виде последовательности взаимосвязанных состояний или событий, например в виде диаграммы состояний. Кроме того, не все показанные действия могут быть использованы для реализации способов в соответствии с, по меньшей мере, одним вариантом осуществления.

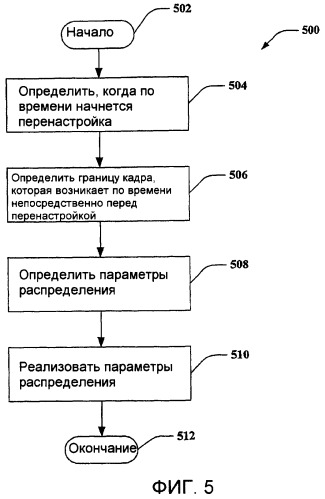

На фиг.5 показан способ 500 для прекращения действительности распределения ресурсов во время перенастройки. Способ 500 начинается с этапа 502, и на этапе 504 выполняется определение, когда по времени будет начинаться перенастройка по отношению к терминалу доступа. Как изложено выше, перенастройка может быть желательной для коррекции группы пунктов доступа (секторов, базовых станций и т.п.), чтобы пункты доступа или сектора из группы можно было подготовить к обеспечению обслуживания терминала доступа. В одном примере время может быть в микросекундах и может корректироваться в зависимости от типа системы, для которой отстраивается терминал доступа. Это время может определяться на основании расписания, при этом расписание может создаваться терминалом доступа. Расписания могут предоставляться в, по меньшей мере, одну базовую станцию, которая может затем соответственно осуществлять связь с терминалом доступа.

На этапе 506 определяется положение последней границы кадра перед моментом по времени, когда будет начинаться перенастройка. Например, каждый сектор может иметь представление о времени мобильного широкополосного беспроводного доступа (MBWA), начиная с передачи первого суперкадра в 1980 г. На основании данного представления терминалом доступа может быть создано расписание, и может быть определена граница кадра, которая появляется непосредственно перед перенастройкой (например, положение по времени, которое соответствует границе кадра). На этапе 508 могут быть определены параметры распределения ресурсов, соответствующие терминалу доступа, и на этапе 510 данные параметры распределения ресурсов могут быть реализованы на вышеупомянутой границе кадра. Например, действие распределения ресурсов прямой линии связи и ресурсов обратной линии связи может неявно прекращаться в пункте доступа и терминале доступа. Когда перенастройка заканчивается, в явном виде может выполняться перераспределение ресурсов, и пункт доступа может продолжать обслуживание терминала доступа. В другом примере распределение ресурсов между пунктом доступа и пользовательским терминалом поддерживается во время перенастройки. Затем способ 500 завершается на этапе 512.

На фиг.6 показан способ 600 распределения ресурсов во время перенастройки. Способ 600 начинается на этапе 602, и на этапе 604 принимается указание, что перенастройка будет происходить в момент времени t1. Например, это можно определять посредством анализа расписания перенастройки, которое обеспечивается терминалом доступа. На этапе 606 определяется последняя граница кадра (или соответствующего ей момента времени) до момента времени t1. На этапе 608 действительность распределения ресурсов обратной линии связи и распределение ресурсов прямой линии связи неявно прекращается терминалом доступа, который будет выполнять перенастройку. На этапе 610 приостанавливается передача по обратной линии связи, и на этапе 612 приостанавливается контроль прямой линии связи (управляющей информации из базовой станции) в отношении базовой станции, которая обслуживает терминал доступа. На этапе 614 выполняется перенастройка, при этом перенастройка может быть перенастройкой между частотами и/или перенастройкой между технологиями. Способ 600 заканчивается на этапе 616.

На фиг.7 показан способ 700 распределения ресурсов в среде беспроводной связи. Способ 700 начинается на этапе 702, и на этапе 704 в пункте доступа принимается расписание перенастройки от терминала доступа. На этапе 706 расписание анализируется, и выявляется временная информация, соответствующая перенастройке. На этапе 708, на границе кадра перед перенастройкой, распределение ресурсов прямой линии связи и обратной линии связи по отношению к терминалу доступа неявно прекращаются в пункте доступа, который обслуживает терминал доступа. На этапе 710 приостанавливаются передачи по прямой линии связи в терминал доступа, и не контролируются передачи из терминала доступа по обратной линии связи. На этапе 712 ресурсы, которые были распределены терминалу доступа, перераспределяются, по меньшей мере, одному иному терминалу доступа, обслуживаемому пунктом доступа или сектором. Такое перераспределение ресурсов дает возможность сохранять пропускную способность, относящуюся к пункту доступа, на оптимальном уровне. Способ 700 заканчивается на этапе 714.

На фиг.8 показан способ 800 перераспределения ресурсов в среде беспроводной связи. Способ 800 начинается на этапе 802, и на этапе 804 определяется граница кадра, которая находится по времени непосредственно перед предусмотренным расписанием наступлением перенастройки. На этапе 806, когда такое время наступает, распределение ресурсов прямой и обратной линий связи неявно прекращается по отношению к терминалу доступа, который будет выполнять перенастройку. На этапе 808 приостанавливаются передачи по прямой линии связи, и приостанавливается контроль по обратной линии связи. На этапе 810 ресурсы, соответствующие терминалу доступа, могут быть распределены другим терминалам доступа. На этапе 812 данные, предназначенные для терминала доступа во время перенастройки, кэшируются. На этапе 814 определяется граница кадра, которая находится по времени непосредственно после предусмотренного расписанием окончания перенастройки, и на этапе 816 в явном виде перераспределяются ресурсы прямой линии связи и обратной линии связи. В одном примере распределение ресурсов обратной линии связи может происходить автоматически, в зависимости от последнего сообщения о размере очереди передач обратной линии связи относительно терминала доступа. На этапе 818 возобновляются передачи по прямой линии связи и контроль обратной линии связи, и на этапе 820 кэшированные данные доставляются в терминал доступа. Затем способ 800 заканчивается на этапе 822. Хотя и не показано, в способе 800 можно контролировать предельный период времени, и если время перенастройки превышает такой предел, терминал доступа может быть отключен от пункта доступа, который обеспечивает обслуживание терминала доступа.

На фиг.9 показана система 900, которую можно использовать в связи с перенастройкой. Система 900 содержит приемник 902, который принимает сигнал из, например, по меньшей мере, одной приемной антенны и выполняет типичные операции (например, фильтрует, усиливает, преобразует с понижением частоты, …) на принятом сигнале и оцифровывает преобразованный сигнал для получения дискретных отсчетов. Демодулятор 904 может демодулировать и подавать принятые пилот-символы в процессор 906 для оценки канала.

Процессор 906 может быть процессором, специально предназначенным для анализа информации, принятой приемным компонентом 902, и/или формирования информации для передачи передатчиком 914. Процессор 906 может быть процессором, который управляет, по меньшей мере, одной частью системы 900, и/или процессором, который анализирует информацию, принятую приемником 902, формирует информацию для передачи передатчиком 914 и управляет, по меньшей мере, одной частью системы 900. Система 900 может содержать оптимизирующий компонент 908, который может оптимизировать распределение ресурсов во время
