Комбинированный штамп
Патент 242106
Классы МПК
Комбинированный штамп
Иллюстрации
Реферат

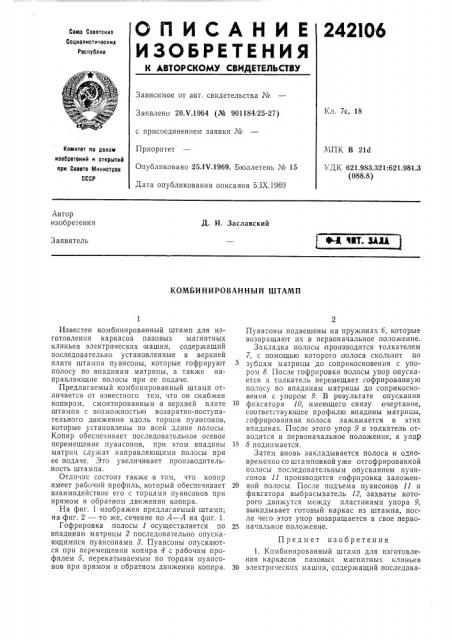

СПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
242I06
Союз Соввтскик
Социалистическик
Республик
Зависимое от авт. свидетельства №
Кл. 7с, 18
Заявлено 20Х.1964 (№ 901184/25-27) с присоединением заявки №
Приоритет
Опубликовано 25.IV.1969. Бюллетень № 15
Дата опубликования описания 5.1Х.1969
Комитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
Д. И. Заславский
Заявитель
КОМБИНИРОВАННЫЙ ШТАМП
Пуансоны подвешены на пружинах 6, которые возвращают их в первоначальное положение.
Закладка полосы производится толкателем
7, с помощью которого полоса скользит по зубцам матрицы до соприкосновения с упором 8. После гофрировки полосы упор опускается и толкатель перемещает гофрированную полосу по впадинам матрицы до соприкосновения с упором 9. В результате опускания фиксатора 10, имеющего снизу очертание, соответствующее профилю впадины матрицы, гофрированная полоса зажимается в этих впадинах. После этого упор 9 и толкатель отводятся в первоначальное положение, а упор
15 8 поднимается.
Затем вновь закладывается полоса и одновременно со штамповкой уже отгофрированной полосы последовательным опусканием пуансонов 11 производится гофрировка заложен20 ной полосы. После подъема пуансонов 11 и фиксатора выбрасыватель 12, захваты которого движутся между пластинами упора 9, выкидывает готовый каркас из штампа, после чего этот упор возвращается в свое перво25 начальное положение.
Предмет изобретения
1. Комбинированный штамп для изготовления каркасов пазовых магнитных клиньев
ЗО электрических машин, содержащий последоваИзвестен комбинированный штамп для изготовления каркасов пазовых магнитных клиньев электрических машин, содержащий последовательно установленные в верхней плите штампа пуансоны, которые гофрируют полосу по впадинам матрицы, а также направляющие полосы при ее подаче.
Предлагаемый комбинированный штамп отличается от известного тем, что он снабжен копиром, смонтированным в верхней плите штампа с возможностью возвратно-поступательного движения вдоль торцов пуансонов, которые установлены по всей длине полосы.
Копир обеспечивает последовательное осевое перемещение .пуансонов, при этом впадины матриц служат направляющими полосы при ее подаче. Это увеличивает производительность штампа.
Отличие состоит также в том, что копир имеет рабочий профиль, который обеспечивает взаимодействие его с торцами пуансонов при прямом и обратном движении копира.
На фиг. 1 изображен предлагаемый штамп; на фиг. 2 — то же, сечение по А — А на фиг. 1.
Гофрировка полосы 1 осуществляется по впадинам матрицы 2 последовательно опускающимися пуансонами 8. Пуансоны опускаются при перемещении копира 4 с рабочим профилем 5, перекатываемым по торцам пуансонов при прямом и обратном движении копира.
МПК В 21d
УДК 621.983.321:621.981.3 (088.8) 242106
11 !О 4 5
Составитель О. Новикова
Редактор Л. Панус Техред A. А. Камышникова Корректор С. М. Сигал
Раг. Г
Заказ 2!45/8
ЦИИИПИ Комитета
Тираж 480 по делам изобретений
Министров СССР
Москва, Центр, пр. Серова, д, 4
Подписное и открытий при Совете
Типография, нр. Сапунова, 2 тельно установленные в верхней плите штампа пуансоны, гофрирующие полосу по впадинам матрицы, а также направляющие полосы при ее подаче, отличающийся тем, что, с целью увеличения, производительности, он снаб кен копиром, смонтированным в верхней плите штампа с возможностью возвратно-поступательного движения вдоль торцов пуансонов, установленных по всей длине, и обеспечивающим последовательное осевое перемещение пуансонов, при этом впадины матрицы служат направляющими полосы при ее подаче.
5 2. Штамп по п. 1, отличающийся тем, что копир имеет рабочий профиль, обеспечивающий взаимодействие его с торцами пуансонов при прямом и обратном движении копира.
