Устройство для пропитки волокнистогохолста
Иллюстрации
Реферат

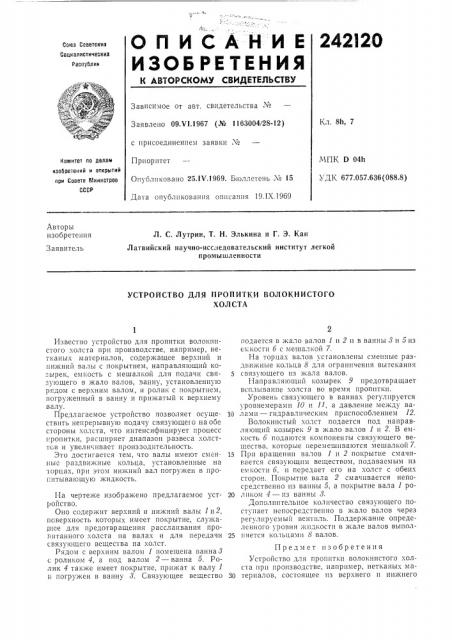

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
242l20
Со1сэ Саветскии
Социалистическиа
Ргсаублин
Зависимое от авт. свидетельства М
Kë. 8h, 7
Заявлено 09.71.1967 (№ 1163004/28-12) с присоединением заявки №
Приоритет
Опубликовано 25.IV.1969. Бюллетень ¹ 15
Дата опубликования описания 19.IX.1969
МПК 9 04h
УДК 677.057.636(088.8) Комитет оо делам изобретеиий и 0TKpblTHA ори Совете Министров
СССР
Авторы изобретения
Л. С. Лутрин, T Н. Элькина и Г. Э. Кан
Латвийский научно-исследовательский институт легкой промышленности
Заявитель
УСТРОЙСТВО ДЛЯ ПРОПИТКИ ВОЛОКНИСТОГО
ХОЛСТА
Известно устройство для пропитки волокнистого холста прп производстве, например, нетканы.; материалов, содержащее верхний и ни>кний валы с покрытием, направляющий ко 1!рек, емI îñòü с мешалкой для подачи связующего в жало валов, ванну, установленную рядом с верхним валом, и ролик с покрытием, погру>кенный в ванну и прижатый к верхнему валу.
Предлагаемое устройство позволяет осуществить непрерывную подачу связующего на обе стороны холста, что интенсифицирует процесс
11ропитки, расширяет диапазон развеса холсттов и увели1:ивает произзодительность.
Это достигается тем, что валы имеют сменпыс раздвижные кольца, установленные на порцах, при этом нижний вал погру>кен в проI.IITûâàþùóIo жидкость.
1-1а черте>ке изображено предлагаемое устройство.
Оно содержит верхний и нижний валы 1 и 2, поверхность которых имеет покрытие, служац1ее для предотвращения расслаивания пропитанного холста на валах и для передачи связующего вещества на холст.
Рядом с верхним валом 1 помещена ванна 8 с 1р>о0.л иHIк оooм I 44, . а IпIоoд вBа лом 2 — ванна 5, Ролик 4 также имеет покрытие, IIpH?KBT K Валу 1 и погружен в ванну 8. Связующее вещество подается в жало валов 1 и 2 и в ванны 3 и 5 из ех1кости 6 с мешалкой 7.
На торца.; валов установлены сменные раздьижные кольца 8 для ограничения вытекания связующего пз жала валов.
Направляющий козырек 9 предотвращает всплывание холста во время пропитки.
Уровень связующего в ваннах регулируется уровнемерами 10 и 11, а давление между ва10 лами — гидравлическим приспособлением 12.
Волокнистый холст подается под направляющий козырек 9 в жало валов 1 и 2. В емкость 6 подаются компоненты связующего вещества, которые неремешиваются мешалкой 7.
15 При вращении валов 1 и 2 покрытие смачивается связующим веществом, подаваемым из емкости 6, и передает его на холст с обеих сторон. Покрытие вала 2 смачивается непосредственно из ванны 5, а покрытие вала 1 ро20 ликом 4 — из ванны >.
Дополнительное количество связующего поступает непосредственно в жало валов через регулируемый вентиль. Поддержание опредеIe»IIoI o у роВня жидкости В жале ВалоВ Выпол25 ляется кольцами 6 валов.
Предмет изобретения
Устройство для пропиткп волокнистого холста при производстве, например, нетканых ма30 териалов, состоящее пз верхнего и нижнего
242120
Составитель М. Лиманова
Редактор Т. В. Данилова Техред A. А. Камышникова Корректоры; Л. А. Голованова и Л. И. Соболькова
Заказ 2161/14 Тираж 480 Подписное
Ц11ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 валов с покрытием, направляющего козырька, емкости с мешалкой для подачи связующего в жало валов, ванны, установленной рядом с верхним валом, и ролика с покрытием, погруженного в ванну и прижатого к верхнему валу, отличающееся тем, что, с целью повышения производительности, валы имеют сменные раздвижные кольца, установленные на торцах, причем нижний вал погружен в пропитываю5 щую жидкость.
