Реферат

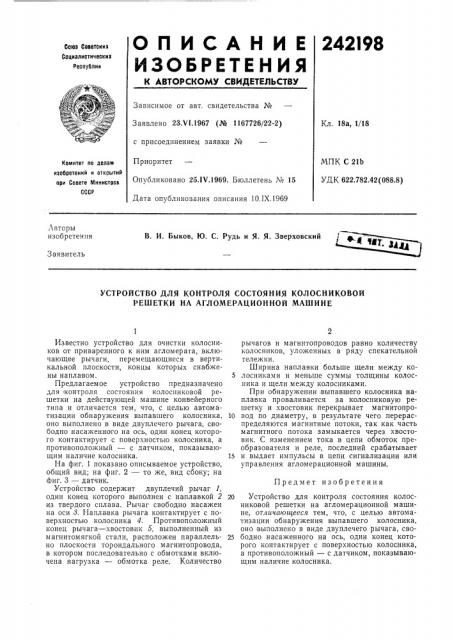

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

242I98

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 23.VI.1967 (№ 1167726/22-2) Кл. 18а, 1/18 с присоединением заявки №

МПК С 21Ь

УД К 622.782.42 (088.8) Приоритет

Опубликовано 25.IV 1969. Бюллетень ¹ 15

Дата опубликования описания 10.IX.1969

Комитет по лелам изобретений и открытий ори Совете министров

СССР

Авторы изобретения

В. И. Быков, Ю. С. Рудь и Я. Я. Зверховский

Заявитель

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ СОСТОЯНИЯ КОЛОСНИКОВОЙ

РЕШЕТКИ HA АГЛОМЕРАЦИОННОЙ МАШИНЕ

Предмет изобретения

Известно устройство для очистки колосников от приваренного к ним агломерата, включающее рычаги, перемещающиеся в вертикальной плоскости, концы которых снабжены наплавом.

Предлагаемое устройство предназначено для контроля состояния колосниковой решетки на действующей машине конвейерного типа и отличается тем, что, с целью автоматизации обнаружения выпавшего колосника, оно выполнено в виде двуплечего рычага, свободно насаженного на ось, один конец которого контактирует с поверхностью колосника, а противоположный — с датчиком, показывающим наличие колосника.

На фиг. 1 показано описываемое устройство, общий вид; на фиг. 2 — то же, вид сбоку; на фиг. 3 — датчик.

Устройство содержит двуплечий рычаг 1, один конец которого выполнен с наплавкой 2 из твердого сплава. Рычаг свободно насажен на оси 8. Наплавка рычага контактирует с поверхностью колосника 4. Противоположный конец рычага — хвостовик 5, выполненный из магнитомягкой стали, расположен параллельно плоскости тороидального магнитопровода, в котором последовательно с обмотками включена нагрузка — обмотка реле. Количество рычагов и магнитопроводов равно количеству колосников, уложенных в ряду спекательной тележки.

Ширина наплавки больше щели между ко5 лосниками и меньше суммы толщины колосника и щели между колосниками.

При обнаружении выпавшего колосника наплавка проваливается за колосниковую решетку и хвостовик перекрывает магнитопро10 вод по диаметру, в результате чего перераспределяются магнитные потоки, так как часть магнитного потока замыкается через хвостовик. С изменением тока в цепи обмоток преобразователя и реле, последний срабатывает

1S и выдает импульсы в цепи сигнализации или управления агломерационной машины.

20 Устройство для контроля состояния колосниковой решетки на агломерационной машине, отличающееся тем, что, с целью автоматизации обнаружения выпавшего колосника, оно выполнено в виде двуплечего рычага, сво25 бодно насаженного на ось, один конец которого контактирует с поверхностью колосника, а противоположный — с датчиком, показывающим наличие колосника.

242198

Фиг. 3
