Реферат



т с .О,>ю ., ;. мтиг т:

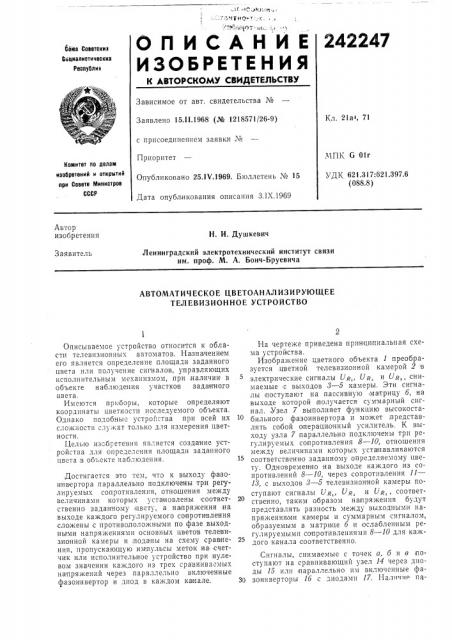

> PT,<,, ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 15.l l.1968 (№ 1218571/26-9) Кл 21а4, 71 с присоединением заявки ¹

Приоритет

МПК G 01r

УДК 621 317 621 397 6 (088,8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 25.17.1969. Бюллетень ¹ 15

Дата опубликования описания З.IX.1969

Автор изобретения

H. И. Душкевич

Заявитель

Ленинградский электротехнический институт связи им. проф. М. А. Бонч-Бруевича

АВТОМАТИЧЕСКОЕ ЦВЕТОАНАЛ ИЗИ РУ1ОЩЕЕ

ТЕЛЕВИЗИОННОЕ УСТРОЙСТВО

Сигналы, снимаемые с точек а, б и в поступают на сравнивающий узел 14 через диоды 15 илп параллельно им включенные фа30 зоинверторы 1б с диодами 17. Наличие IIaОписываемое устройство относится к области телевизионных автоматов. Назначени ем его является определение площади заданного цвета или получение сигналов, управляющих исполнительным механизмом, при наличии в объекте наблюдения участков заданного цвета.

Имеются пркборы, которые определяют координаты цветности носледуемого объекта.

Однако подобные устройства при всей их сложности сл) жат только для измерения цветНОСТИ.

Целью изсбретения яв".ÿåòñÿ создание устройства для определения площади заданного цвета .в объекте наблюдения.

Достигается это тем, что к выходу фазои нвертора параллельно подключены три регулируемых сопротивления, отношения между величинами которых установлены, соответственно заданному цвету, а напряжения на выходе каждого регулируемого сопротивления сложены с противоположными по фазе выходньзми напряжениями основных цветов телевизионной камеры и,поданы на схему сравнения, пропускающую импульсы меток на«счетчик или исполнительное устройство при нулевом значении каждого из трех сравниваемых напряжений через параллельно включенные фазоинвертор и диод в ка.кдом ка1нале, На чертеже приведена принципиальная схема устройства.

Изображение цветного объекта 1 преобразуется цветной телевизионной камерой 2 в электрические сигналы UR„UR., и UR,, снимаемые с выходов 3 — 5 камеры. Эти сигналы поступают на пассивную матрицу б, на выходе которой получается суммарный сигнал, Узел 7 выполняет функцию высокостабильного фазоинвертора и может, представлять со бой операционный усилитель. К выходу узла 7 параллельно подключены три регулируемых сопротивления 8 — 10, отношения между величинами KOTOpblx уста навливаются соответственно заданному определяемому цвету. Одновременно на выходе каждого из сопротивлений 8 — 10, через сопротивления 11—

13, .с выходов 3 — 5 телевизионной камеры поступают сигналы UR„UR, и UR,, соответственно, таким образом на пряжения будут представлять разность между выходньгми напряжениями камеры и суммарным сигналом, образуемым в матрице б и ослабленным регулируемыми сопротивлениями 8 — 10 для каждого канала соответственно.

242247

4 раллельных цепей обусловлено требованием однозначной полярности напряжений, поступающих на входы срав нивающего узла 14.

Блок 18 является, генератором импульсов меток. Сравнивающий узел 14 (схема типа

«И») открыт для прохождения импульсов меток с блока 18 на счетчик им)пульсов или исполнительное устройство, т. е. узел:19, только в слу.чае равенства нулю в точках г, о и е сигналов:всех трех каналов. Узел 20 принципиальной схемы представляет собой схему типа «ИЛИ» и служит для предотвращения прохождения импульсов меток с блока

18 на узел 19 при отсутствии сигналов с выходов телевизионной камеры.

Предложенное выполнение схемы автоматического цветоàíà Ièçèðóþùåãо телевизионного у.стройства основано иа следующих теоретических предпосылках.

В объективных колориметрах для устранения влияния яркости исследуемого объекта оперируют с относительными значениями сигналов л,+ Up, +Up, Если ввести обозначение Ug, + Ug + Uz,—

=2, выражение (1) можно переписать в следующем виде: Ир,— Ер, =0; Ug, — Е „ =0;

Ug, — Ер,. = О. (2)

В случае заданной цветности, величины

Е „Е, иЕр,будут известными и постоянными коэффициентами при Х в уравнении (2). В таком случае уравнение (2) явится алгоритмом логического узла, производящего простейшие математические операции по сравнению стребованием уравнения (1).

Работает автоматическое цветоанализирующее телевизионное устройство следующим образом.

При развертке изображения,на фото)электрических преобразователях камеры 2 образуются сигналы Ug,, 1/, и UR,, снимаемые с выходов 8 — 5. Соотношение между ними для каждой цветности )будет строго определенное, При прохождении развертывающего пятна через элемент с некоторой цветностью, отличной от заданной, сигналы будут отличны от нуля. Для некоторых цветов возможно наличие сигнала только в одном или двух из трех каналов. Однако, если условие уравнения (2) не выполняется, схема «И» узла 14 будет заперта и на счетчик импульсов. или на исполнительный механизм сигналы от блока

18 меток не поступают.

Заданная цветно сть определяется положением регулируемых сопротивлений 8 — 10. При ,прохождеиии развертывающего пятна через элемент заданной цветности,(условие уравнения (2) будет выполнено) сравнивающий узел

14 открывается для прохождения импульсов меток, количество которых, а значит и процентное содержани е заданного цвета, будет зафиксировано счетчиками узла 19. Эти же

2о импульсы могут быть использованы и в исполнительном механизме системы автоматического регулирования. ,При отсутствии сигналов с передающей камеры сигнал равен нулю. Од на ко для предот25 вращения прохождения импульсов меток с блока, 18 на счетное или исполнительное устройство, т. е. узел 19 в телевизионный автомат включена схема типа «ИЛИ», т. е. узел 20.

Предмет изобретения

Автоматическое цветоаиализирующее телевизионное устройство, содержащее телевизионную ка)меру, матрицу для сложения сигЗ5,налов основных цветов, фазоиивертор и счетчики импулвсов или lHclIIoJIíèòåëüíûé механизм, отличающееся тем, что, с целью определения площади заданного цвета в объекте на блюдени я, к выходу фазоинвертора парал40 лельно подключены три регулируемых сопротивления, отношения между величинам и. которых установлены соответственно заданному цвету, а напряжения на, выходе каждого регулируемого сопротивления сложены с проти45 воположными по фазе выходными напряжениями основных .цветов телевизиюнной камеры и поданы на схему сравнения, пропускающую импульсы меток на счетчик или исполнительное устройство при нулевом значении каждо5О го из трех сравниваемых напряжений через параллельно включенные фазоинвертор и диод в каждом ка)нале.

242247

Составитель Г. Королев

Техред Л. К. Малова Корректор Т. П. Лаврухина

Редактор В. Кузнецов

Типография, пр, Сапунова, 2

Заказ 2144/10 Тираж 480 Подписное

ЦЕ1ИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
