Реферат



(н;, ",, . ю:" ..

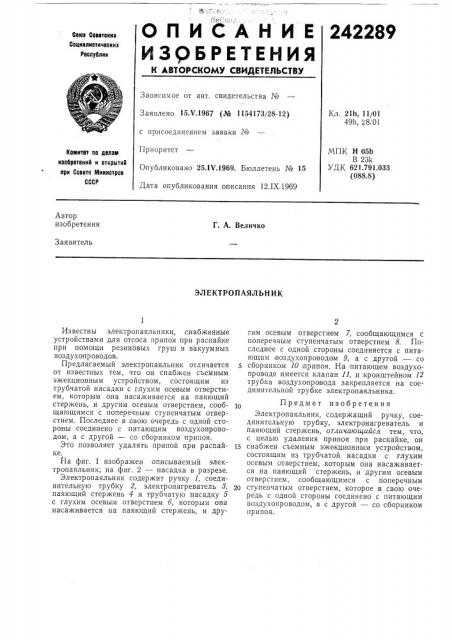

ОПИСАНИЕ

И 3 Э Б Р Е Т Е Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

242289

Союз Соввтокна

Социалистичвскил

Республик

Зависимое от авт. свидетельства №

Заявлено 15.V.1967 (№ 1154173/28-12) Кл. 21h, 11/01

4911, 28/01 с присоединением заявки ¹

Г1 р и ор и те т

МПК Н 05b

В 23k

УДК 621.791,033 (088.8) Комитет по делам иаоорвтвний и открытий при Совете Министров

СССР

Опубликовано 25.IV.1969. Бюллетень № 15

Дата опубликования описания 12.IX.1969

Автор изобретения

Г. А. Величко

Заявитель

ЭЛЕКТРОПАЯЛЬН И К

Предмет изобретения

Электропаяльник, содержащий ручку, соединительную трубку, электронагреватель и паяющий стержень, отличающийся тем, что, с целью удаления припоя при распайке, он

1Б снабжен съемным эжекционным устройством, состоящим из трубчатой насадки с глухим осевым отверстием, которым она насаживается на паяющий стержень, и другим осевым отверстием, сообщающимся с,поперечным ступенчатым отверстием, которое в свою очередь с одной стороны соединено с питающим воздухопроводом, а с другой — со сборником припоя.

Известны электропаяльники, снабженные устройствами для отсоса припоя при распайке при помощи резиновых груш и вакуумных воздухопроводов.

Предлагаемый электр опаяльник отличается от известных тем, что он снабжен съемным эжекционным устройством, состоящим из трубчатой насадки с глухим осевым отверстием, которым она насаживается на паяющий стержень, и другим осевым отверстием, сообщающимся с поперечным ступенчатым отверстием. Последнее в свою очередь с одной стороны соединено с питающим воздухопроводом, а с другой — со сборником припоя.

Это позволяет удалять припой при распайке.

11а фиг. 1 изображен описываемый электропаяльник; на фиг. 2 — насадка в разрезе.

Электропаяльник содержит ручку 1, соединительную трубку 2, электронагреватель 8, паяющий стержень 4 и трубчатую насадку 5 с глухим осевым отверстием б, которым она насаживается на паяющий стержень, и другим осевым отверстием 7, сообщающимся с поперечным ступенчатым отверстием 8. Последнее с одной стороны соединяется с питающим воздухопроводом 9, а с другой — со сборником 10 припоя. На питающем воздухопроводе имеется клапан 11, и кронштейном 12 трубка воздухопровода закрепляется на соединительной трубке электропаяльника.

242289

Рог. j

Составитель А. Пашков

Техред Л. В. Куклина Корректор А. Б. Родионова

Редактор А. Бер

Типография, пр. Сапунова, 2

Заказ 2139j15 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
