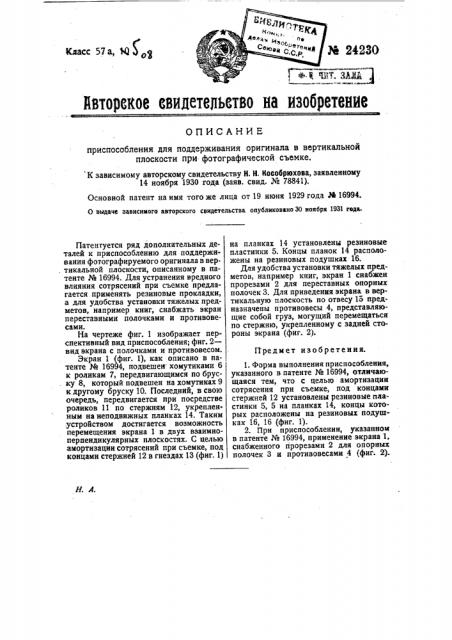

кяасс 57а, 14 (от

Йвторекое евидете1и етво на изобретение

ОПИСАНИЕ приспособления для поддерживания оригинала в вертикальной плоскости при фотографической съемке.

К зависимому авторскому свидетельству Н. Н. Кособрюхова, заявленному

14 ноября 1930 года (заяв. свид. № 78841).

Основной патент на имя того же лица от 19 июня 1929 года М 16994.

О выдачв зависимого авторского свилетельства опубликовано 30 ноября 1Q31 года.

Предмет изобретения.

Патентуется ряд дополнительных деталей к приспособлению для поддерживания фотографируемого оригинала в вер, тикальной плоскости, описанному в патенте № 16994. Для устранения вредного влияния сотрясений при съемке предлагается применять резиновые прокладки, а для удобства установки тяжелых предметов, например книг, снабжать экран переставными полочками и противовесами.

На чертеже фиг. 1 изображает перспективный вид приспособления; фиг. 2— вид экрана с полочками и противовесом.

Экран 1 (фиг. 1), как описано в патенте № 16994, подвешен хомутиками 6 к роликам 7, передвигающимся по брус. ку 8, который подвешен на хомутиках 9 к другому бруску 10. 11оследний, в свою очередь, передвигается при посредстве роликов 11 по стержням 12, укрепленным на неподвижных планках 14. Таким .устройством достигается возможность перемещения экрана 1 в двух взаимноперпендикулярных плоскостях. С целью амортизации сотрясений при съемке, под концами стержней 12 в гнездах 13 (фиг. 1) на планках 14 установлены резиновые пластинки 5. Концы планок 14 расположены на резиновых подушках 16.

Для удобства установки тяжелых предметов, например книг, экран 1 снабжен прорезами 2 для переставных опорных полочек 3. Для приведения экрана в вертикальную плоскость по отвесу 15 предназначены противовесы 4, представляющие собой груз, могущий перемещаться по стержню, укрепленному с задней стороны экрана (фиг. 2).

1. Форма выполнения приспособления, указанного в патенте № 16994, отличающаяся тем, что с целью амортизации сотрясения при съемке, под концами стержней 12 установлены резиновые пластинки 5, 5 на планках 14, концы которых расположены на резиновых подушках 16, 16 (фиг. 1).

2. При приспособлении, указанном в патенте № 16994, применение экрана 1, снабженного прорезами 2 для опорных полочек 3 и противовесами 4 (фиг. 2).
