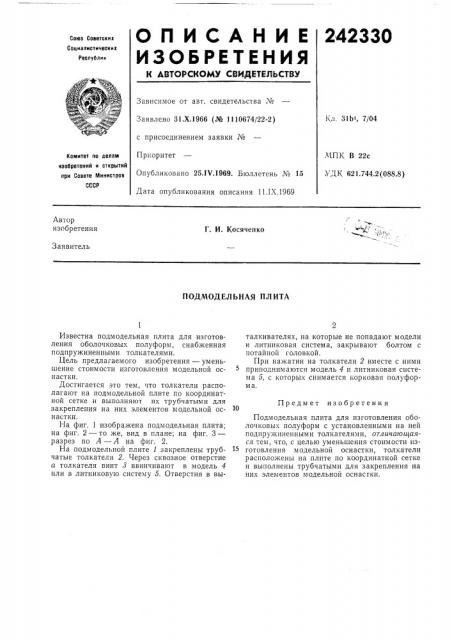

O Il И C A Н И E 242330
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Реслублик
Зависимое от авт. свидетельства №
Кл. 31Ьт, 7/04
Заявлено 31.Х.1966 (№ 1110674/22-2) с присоединением заявки №
Приоритет
Опубликовано 25.1V.1969. Бюллетень № 15
Дата опубликования описания 11.IX.1969
МПК В 22с
УДК 621.744.2(088.8) Комитет оо делам изобретений и аткрытий лри Совете Министров
СССР
Автор изобретения
Г. И. Косяченко
Заявитель
ПОДМОДЕЛЬНАЯ ПЛИТА
Известна подмодельная плита для изготовления оболочковых полуформ, снабженная подпружиненными толкателями.
Цель предлагаемого изобретения — уменьшение стоимости изготовления модельной оснастки.
Достигается это тем, что толкатели располагают на подмодельной плите по координатной сетке и выполняют их трубчатыми для закрепления на них элементов модельной оснастки.
На фиг. 1 изображена подмодельная плита; на фиг. 2 — то же, вид в плане; на фиг. 3— разрез по А — А на фиг. 2.
На подмодельной плите 1 закреплены трубчатые толкатели 2. Через сквозное отверстие а толкателя винт 3 ввинчивают в модель 4 или в литниковую систему. 5. Отверстия в выталкивателях, на которые не попадают модели и литниковая система, закрывают болтом с потайной головкой.
При нажатии на толкатели 2 вместе с ними приподнимаются модель 4 и литниковая система 5, с которых снимается корковая полуформа.
Предмет изобретения
Подмодельная плита для изготовления оболочковых полуформ с установленными на ней подпружиненными толкагелями, отличающаяся тем, что, с целью уменьшения стоимости изготовления модельной оснастки, толкатели расположены на плите по координатной сетке и выполнены трубчатыми для закрепления на них элементов модельной оснастки.
242330
Составитель И. Куницкая
Редактор В. Кузнецов Техред А. А. Камышникова Корректоры: Г. Ф. Судорженко и В М Чеснокова
Заказ 2164/6 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
