Стартовая позиция для самоходных пусковых установок для запуска ракеты под углами, близкими к вертикальному углу

Стартовая позиция для самоходных пусковых установок для запуска ракеты под углами, близкими к вертикальному углу

Иллюстрации

Показать все

Реферат

Изобретение относится к ракетной технике и может быть использовано для запуска ракет.

Известна стартовая позиция для запуска ракет с самоходных пусковых установок, которая оборудуется на открытой грунтовой площадке (см. Справочник офицера наземной артиллерии. В.Л.Лебедев. М.: Воениздат, 1977, глава 7 (инженерное обеспечение)).

В указанной стартовой позиции недостаточна скрытность пусковой установки.

Известна стартовая позиция для запуска ракет с самоходных пусковых установок, которая содержит укрытие, выполненное в грунте в виде траншеи, въездной и выездной аппарелей и обваловки из грунта (см. Справочник офицера наземной артиллерии. В.Л.Лебедев. М.: Воениздат, 1977, глава 7, стр.395-405 (инженерное обеспечение).

В такой стартовой позиции пусковая установка может быть скрыта. Однако недостатком стартовой позиции является значительное газодинамическое воздействие на пусковую установку при старте из укрытий, оборудованных в грунте.

Целью изобретения является снижение газодинамического воздействия на пусковую установку при старте ракеты со стартовой позиции.

Указанная цель достигается тем, что в стартовой позиции для самоходных пусковых установок для запуска ракеты под углами, близкими к вертикальному углу, содержащей укрытие, выполненное в грунте в виде траншеи, въездной и выездной аппарелей и обваловки из грунта, траншея выполнена с двумя боковыми газоходами, расположенными между въездной и выездной аппарелями перпендикулярно к оси траншеи, при этом ширина боковых газоходов равна ширине траншеи, а угол наклона боковых газоходов не превышает 45 градусов.

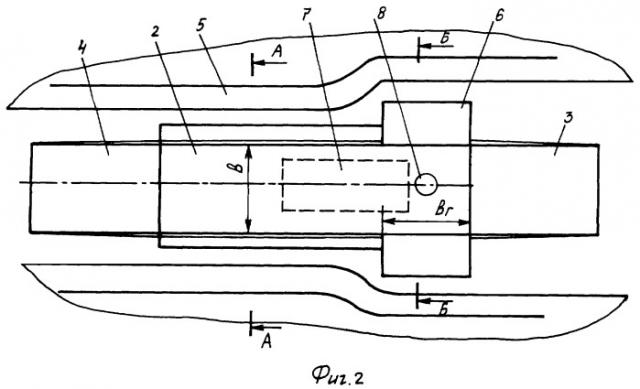

На фиг.1 изображена стартовая позиция, общий вид, на фиг.2 - стартовая позиция, вид сверху, на фиг.3 - сечение А-А на фиг.2; на фиг.4 - сечение Б-Б на фиг.2; на фиг.5 - экспериментальная зависимость газодинамической нагрузки на пусковую установку при старте от отношения ширины газоходов к ширине траншеи (где F - газодинамическая нагрузка, Р - сила тяги стартующей ракеты, в - ширина траншеи, в_г - ширина газоходов), на фиг.6 - экспериментальная зависимость газодинамической нагрузки на пусковую установку при старте от угла наклона боковых газоходов (α).

Стартовая позиция для самоходных пусковых установок для запуска ракеты под углами, близкими к вертикальному углу, содержит укрытие 1, выполненное в грунте в виде траншеи 2, въездной 3 и выездной 4 аппарелей и обваловки 5 из грунта. Траншея 2 выполнена с двумя боковыми газоходами 6, расположенными между въездной 3 и выездной 4 аппарелями перпендикулярно к оси траншеи 2. При этом ширина боковых газоходов 6 равна ширине траншеи 2, а угол наклона боковых газоходов 6 не превышает 45 градусов.

Стартовая позиция работает следующим образом.

Пусковая установка 7 устанавливается в траншее 2 таким образом, что после подъема ракеты 8 в вертикальное положение перед ее запуском она находилась в районе газоходов 6. После включения двигателей при старте ракеты 8 газовая струя ударяется о грунт стартовой позиции и растекается во все направления. При ширине газоходов, равной ширине траншеи, и угле наклона боковых газоходов, не превышающем 45 градусов, как видно из фиг.5, 6, газодинамическая нагрузка на пусковую установку становится равной нагрузке при старте с открытой площадки.

Экономическая эффективность предлагаемого изобретения заключается в снижении газодинамического воздействия на пусковую установку при старте ракеты за счет создания условий старта, соответствующих старту с открытой площадки.

Стартовая позиция для самоходных пусковых установок для запуска ракеты под углами, близкими к вертикальному углу, содержащая укрытие, выполненное в грунте в виде траншеи, въездной и выездной аппарелей и обваловки из грунта, отличающаяся тем, что траншея выполнена с двумя боковыми газоходами, расположенными между въездной и выездной аппарелями перпендикулярно к оси траншеи, при этом ширина боковых газоходов равна ширине траншеи, а угол наклона боковых газоходов не превышает 45°.
