Способ получения окрашенных сополимеров
Иллюстрации
Реферат

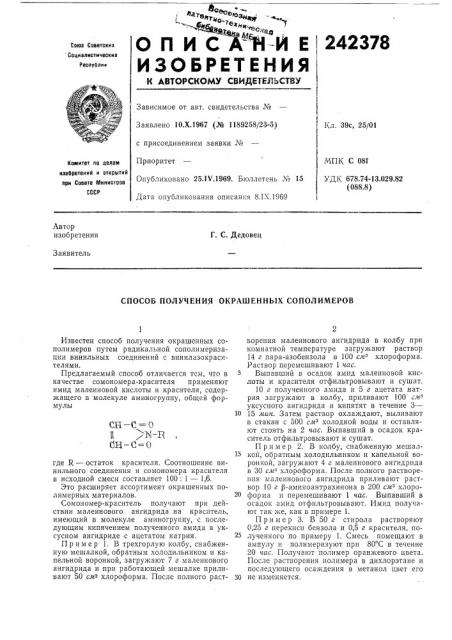

Ф © оо
ОПИСА Н-И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВЙДЕТЕИЬСТВУ
Союз Советских Социалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 10.Х.1967 (№ 1189258/23-5) Кл. 39с, 25/01 с присоединением заявки №
Приоритет
Опубликовано 25,17.1969. Бюллетень ¹ 15
Дата опубликования описания 8.IX.1969
МПК С 081
УДК 678.74-13.029.82 (088.8) Комитет по делам изобретений и открытий при Совете Министров
СССР
Автор изобретения
Г. С. Дедовец
Заявитель
СПОСОБ ПОЛУЧЕНИЯ ОКРАШЕННЫХ СОПОЛИМЕРОВ
СЬ вЂ” С = гт и
dH — С=О
Известен способ получения окрашенных сополимеров путем радикальной сополимеризации винильных соединений с винилазокрасителями.
Предлагаемый способ отличается тем, что в качестве сомономера-красителя применяют имид малеиновой кислоты и красителя, содержащего в молекуле аминогруппу, общеи формулы где 1т, — остаток красителя. Соотношение винильного соединения и сомономера красителя в исходной смеси составляет 100: 1 — 1,6.
Это расширяет ассортимент окрашенных полимерных материалов.
Сомономер-краситель получают при действии малеинового ангидрида на краситель, имеющий в молекуле аминогруппу, с последующим кипячением полученного амида в уксусном ангидриде с ацетатом натрия.
Пример 1. В трехгорлую колбу, снабженную мешалкой, обратным холодильником и капельной воронкой, загружают 7 г малеинового ангидрида и при работающей мешалке приливают 50 смз хлороформа. После полного растворения малеинового ангидрида в колбу при комнатной температуре загружают раствор
14 г пара-азобензола в 100 слта хлороформа.
Раствор перемешивают 1 час.
Выпавший в осадок амид малеиновой кислоты и красителя отфильтровывают и сушат.
10 г полученного амида и 5 г ацетата натрия загружают в колбу, приливают 100 см уксусного ангидрида и кипятят в течение 3—
1О 15 лшн. Затем раствор охлаждают, выливают в стакан с 500 смз холодной воды и оставляют стоять на 2 час. Выпавший в осадок краситель отфильтровывают и сушат.
Пример 2. В колбу, снабженную мешалкой, обратным холодильником и капельной воронкой, загружают 4 г малеинового ангидрида в 30 см хлороформа. После полного растворения малеинового ангидрида приливают раствор 10 г Р-аминоантрахинона в 200 см хлоро2о форма и перемешивают 1 час. Выпавший в осадок амид отфильтровывают. Имид получают так же, как в примере 1.
Пример 3. В 50 г стирола растворяют
0,25 г перекиси бензола и 0,5 г красителя, полученного по примеру 1. Смесь помещают в ампулу и полимеризуют при 80 С в течение
20 час. Получают полимер оранжевого цвета.
После растворения полимера в дихлорэтане и последующего осаждения в метанол цвет его
ЗО не изменяется.
242378
Составитель С. Б. Ерофеева
Техред Л. Я. Левина Корректор О, И. !!опова
Редактор С. Лазарева
Заказ 2137/3 Тираж 480 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
Пример 4. В 50 г стирола растворяют
0 25 г перекиси лаурила и 0,8 г красителя, полученного по примеру 2. Смесь помещают в гмпулу и полимеризуют при 80 С в течение
20 час. Получают полимер зеленоватого цвета, который после переосаждения полимера не изменяется.
Предмет изобретения
1. Способ получения окрашенных сополимеров путем радикальной сополимеризации винильного соединения с сомономером-красителем, отличающийся тем, что, с целью расширения ассортимента полимерных материалов, в качестве сомономера применяют имид малеиновой кислоты и красителя, содержащего в молекуле аминогруппу.
2. Способ по п. 1, отличающийся тем, что соотношение винильного соединения и сомономера-красителя в исходной смеси составляет
100: 1 — 1,б.
