Реферат

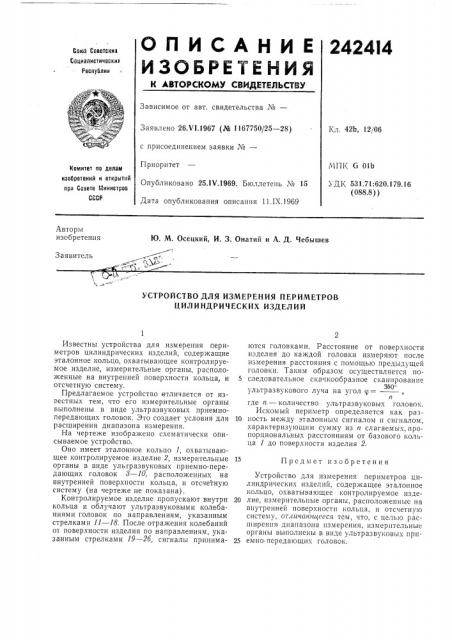

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Согоз Советских

Социалистически> республик

Зависимое от авт. свидетельства №вЂ”

Кл. 420, 12/06

Заявлено 26Х1.1967 (№ 1167750/25 — 28) с присоединением заявки ¹â€”

МПК Ст 01Ь

УДК 531.71:620.179.16 (088.8) ) Приоритет

Опубликовано 25.17.1969. Бюллетень № 15

Дата опубликования описания 11.IX.1969

Комитет по делам изобретений и открытий при Спеете ГЛинистроо

СССР

Авторы изобретения

Ю. М. Осецкий, И. 3. Онатий и А. Д. Чебышев

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПЕРИМЕТРОВ

ЦИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ ются головками. Расстояние от поверхности изделия до каждой головки измеряют после измерения расстояния с помощью предыдущей головки. Таким образом осуществляется по5 следовательное скачкообразное сканирование

360 ультразвукового луча на угол р=

П где и — количество ультразвуковых головок.

Искомый периметр определяется как раз10 ность между эталонным сигналом и сигналом, характеризующим сумму из и слагаемых, пропорциональных расстояниям от базового кольца 1 до поверхности изделия 2.

Устройство для измерения периметров цилиндрических изделий, содержащее эталонное кольцо, охватывающее контролируемое изде20 лие, измерительные органы, расположенные на внутренней поверхности кольца, и отсчетную систему, от гачающееся тем, что, с целью расширения диапазона измерения, измерительные органы выполнены в виде ультразвуковых при25 емно-передающих головок

Известны устройства для измерения периметров цилиндрических изделий, содержащие эталонное кольцо, охватывающее контролируемое изделие, измерительные органы, расположенные на внутренней поверхности кольца, и отсчетн ую систему.

Предлагаемое устройство етличается от известных тем, что его измерительные органы выполнены в виде ультразвуковых приемнопередающих головок. Это создает условия для расширения диапазона измерения.

На чертеже изображено схематически описываемое устройство.

Оно имеет эталонное кольцо 1, охватывающее контролируемое изделие 2, измерительные органы в виде ультразвуковых приемно-передающих головок 8 — 10, расположенных на внутренней поверхности кольца, и отсчетную систему (на чертеже не показана).

Контролируемое изделие пропускают внутри кольца и облучают ультразвуковыми колебаниями головок по направлениям, указанным стрелками 11 — 18. После отражения колебаний от поверхности изделия по направлениям, указанным стрелками 19 — 26, сигналы принимаПредмет изобретения

242414

Составитель М. Нанкин

Редактор Л. Панус Техрсд Л. Я, Левина Корректор А. Б. Родионова

Зака. 2; Бб! 3 Тираж 480 Подписное
