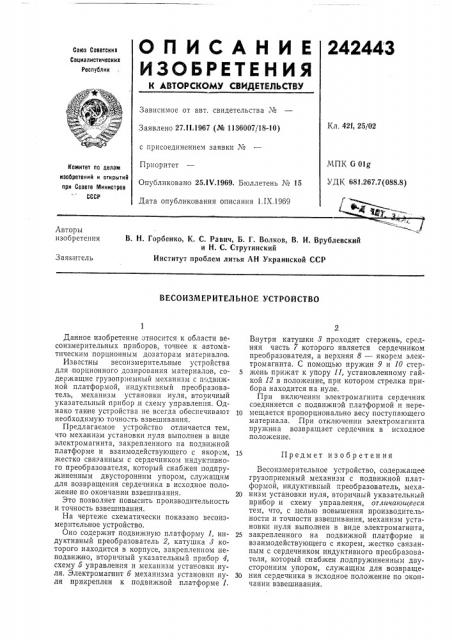

242443

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства М

Заявлено 27. I I.1967 (№ 1136007/18-10) с присоединением заявки М

Приоритет

Опубликовано 25.1V.1969. Бюллетень М 15

Дата опубликования описания 1.IX.1969

Кл. 42т, 25/02

МПК G Olg

УДК 681.267.7(088.8) Комитет по лелам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

В. Н. Горбенко, К. С. Равич, Б. Г. Волков, В. И. Врублевский и Н. С. Струтинский

Институт проблем литья АН Украинской ССР

Заявитель

ВЕСОИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО

Данное изобретение относится к области весоизмерительных приборов, точнее к автоматическим порционным дозаторам материалов, Известны весонзмерительные устройства для порционного дозирования материалов, содержащие грузоприемный механизм с подвижной платформой, индуктивный преобразователь, механизм установки нуля, вторичный указательный прибор .и схему управления. Однако такие устройства не всегда обеспечивают необходимую точность взвешивания.

Предлагаемое устройство отличается тем, что механизм установки нуля выполнен в виде электромагнита, закрепленного на подвижной платформе и взаимодействующего с якорем, жестко связанным с сердечником индуктивного преобразователя, который снабжен подпружиненным двусторонним упором, служащим для возвращения сердечника в исходное положение по окончании взвешивания.

Это позволяет повысить производительность и точность взвешивания.

На чертеже схематически показано весоизмерительное устройство.

Оно содержит подвижную платформу 1, индуктивный преобразователь 2, катушка 8 которого находится в корпусе, закрепленном неподвиж но, вторичный указательный прибор 4, схему 5 управления и механизм установки нуля. Электромагнит б механизма установки нуля прикреплен к подвижной платформе 1.

Внутри катушки 8 проходит стержень, средняя часть 7 которого является сердечником преобразователя, а верхняя 8 — якорем электромагнита. С помощью пружин 9 и 10 стер5 жень прижат к упору 11, установленному гайкой 12 в положение, при котором стрелка прибора находится на нуле.

При включении электромагнита сердечник соединяется с подвижной глатформой *и пере10 мещается пропорционально весу поступающего материала. При отключении электромагнита пружина возвращает сердечник в исходное положение.

15 Предмет изобретения

Весоизмерительное устройство, содержащее грузоприемный механизм с подвижной платформой, индуктивный преобразователь, меха20 низм установки нуля, вторичный указательный прибор и схему управления, отличающееся тем, что, с целью повышения производительности и точности взвешивания, механизм установки нуля выполнен в виде электромагнита, 25 закрепленного на подвижной платформе и взаимодействующего с якорем, жестко связанным с сердечником индуктивного преобразователя, который снабжен, подпружиненным двусторонним упором, служащим для возвраще30 ния сердечника в исходное положение по окончании взвешивания.
