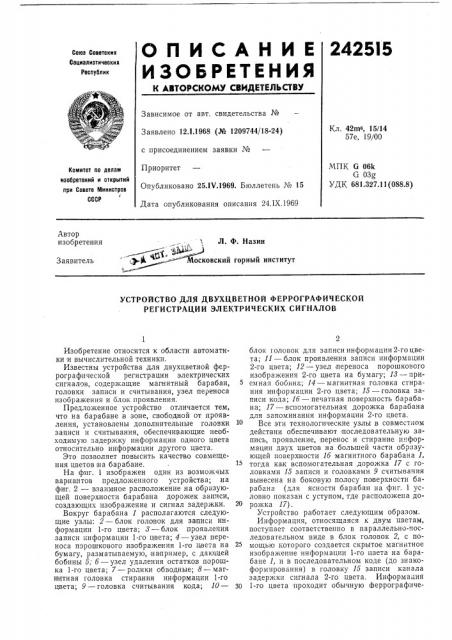

ОПИСАНИЕ 2425I5

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцналнстнческнх

Республик

Зависимое от авт. свидетельства №

Заявлено 12.1.1968 (№ 1209744/18-24) с присоединением заявки №

Приоритет

Опубликовано 25.1Ч.1969. Бюллетень ¹ 15

Дата опубликования описания 24.IX.1969

Кл. 42mt, 15/14

57е, 19/00

МПК G 06k

G 03o

УДК 681.327.11(088.8) Комитет по делам изобретеннй н открытнй прн Совете Министров

СССР

Автор изобретения

Л. Ф. Назин

„ ь4 овский горный институт

Заявитель

УСТРОЙСТВО ДЛЯ ДВУХЦВЕТНОЙ ФЕРРОГРАФИЧЕСКОЙ

РЕГИСТРАЦИИ ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ

Изобретение относится к области автоматики и вычислительной техники.

Известны устройства для двухцветной феррографической регистрации электрических сигналов, содержащие магнитный барабан, головки записи и считывания, узел переноса изображения и блок проявления.

Предложенное устройство отличается тем, что на барабане в зоне, свободной от проявления, установлены дополнительные головки записи и считывания, обеспечивающие необходимую задержку информации одного цвета относительно информации другого цвета.

Это позволяет повысить качество совмещения цветов ва барабане.

На фиг. 1 изображен один из возможных вариантов предложенного устройства; на фиг. 2 — взаимное расположение на образующей поверхности барабана дорожек записи, создающих изображение и сигнал задержки.

Вокруг барабана 1 располагаются следующие узлы: 2 — блок головок для за писи информации 1-го цвета; 8 — блок проявления записи информации 1-.го цвета; 4 — узел переноса порошкового изображения 1-ro цвета на бумагу, разматываемую, например, с дающей бобины 5; б — узел удаления остатков порошка 1-го цвета; 7 — ролики обводные; 8 — магнитная головка стирания информации 1-ro цвета; 9 —; 10— блок головок для записи информации 2-го цвета; 11 — блок проявления записи информации

2-го цвета; 12 — узел переноса порошкового изображения 2-го цвета на бумагу; 13 — приемна:I бобина; 14 — магнитная головка стирания информации 2-ro; !5 — головка записи кода; 16 — печатная поверхность барабана; 17 — вспомогательная дорожка барабана для запоминания информации 2-го цвета.

Все эти технологические узлы в совместном действии обеспечивают последовательную запись, проявление, перенос и стирание информации двух цветов на большей части образующей поверх ности lб магнитного барабана 1, тогда как вспомогательная дорожка 17 с головками 15 записи и головками 9 считывания вынесена на боковую полосу поверхности барабана (для ясности барабан на фиг. 1 условно показан с уступом, тде расположена до20 рожка 17) .

Устройство работает следующим образом.

Информация, относящаяся и двум цветам, поступает соответственно в параллельно-последовательном виде в блок головок 2, с помощью которого создается скрытое магнитное изображение информации 1-го цвета на барабане 1, и в последовательном коде (до знакоформирования) в головку 15 записи канала задержки сигнала 2-го цвета. Информация

30 1-го цвета проходит обычную Феррографиче242515

Ig д

16

Oа

Уи2.!

Составигель А. Б. Кумекин

Техред Л. К. Малова

Редактор Б. С. Капкина

Корректоры Л. Корогод и А. Абрамова

Заказ 2136/8 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 скую обработку, проявляется в блоке о и переносится на бумагу,в узле 4. Проявитель в блоке 3 содержит нужную красящую компоненту, соответствующую первому цвету.

После переноса изображения на бумагу последняя с изображением 1-го цвета проходит обводные ролики 7 и подходит к узлу 12 переноса 2-го цвета. Тем временем соответствующий участок барабана подготавливается к записи информации 2-го цвета путем очистки от проявителя 1-го цвета,в узле б и стирания записи информации 1-го цвета в головке стирания 8.

Размагниченный и очищенный от порошка участок образующей поверхности барабана подходит к блоку головок 10 записи информации 2-го цвета и далее проходит обычную феррографическую обработку в блоке проявления 11 и узле переноса 12. Естественно, что краситель в .проявляющем блоке 11 от,тичен от красителя .в устройстве 3 и соответствует выбранному 2-му цвету.

После переноса информации 2-ro цвета на бумагу последняя сматывается на приемную бобину И или поступает к потребителю. Закрепление изображений в рассматриваемом технологическом процессе с растворением красителей, добавляемых в магнитный порошок, совмещено с переносом порошка. Барабан после переноса изображения 2-Io цвета подвергается очистке (в узле, не показанном на фиг. 1) и стиранию в магнитной головке

l4, после чего снова возобновляется цикл записи изображения 1-го цвета и так далее.

Для того чтобы информация 2-го цвета точно совместилась с информацией 1-го цвета, необходимо разнести головки записи и воспроизведения кода информации 2-го цвета на соответствующее расстояние.

Совмещение функций образования двухцветного изображения и задержки сигналов на одном магнитном барабане позволяет авоматически скомпенсировать расхождение изображений двух цветов при колебаниях скорости барабана.

Предмет изобретения

Устройство для двухцветной ферпографической регистрации электрических сигнал".â,,содержащее магнитный барабан, головки записи и считывания, узел переноса изображения и блок проявления, отличающееся тем, что, с целью повышения качества совмещения цветов, на барабане в зоне; свободной от проявления, установлены дополнительные головки записи и считывания, обеспечивающие необходимую задержку информации одного цвета относительно информации другого цвета.
