Устройство для измерения временных интервалов приема ультразвуковых импулбсов

Устройство для измерения временных интервалов приема ультразвуковых импулбсов

Иллюстрации

Показать все

Реферат

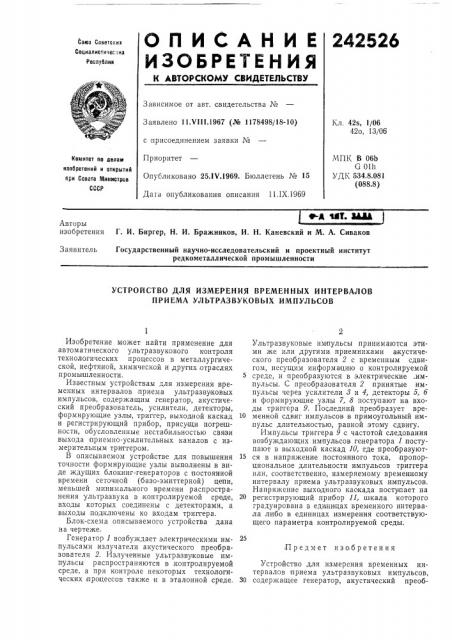

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ссеа Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.VII I.1967 (№ 1178498/18-10) с присоединением заявки №

Приоритет

Опубликовано 25.1"т/.1969. Бюллетень № 15

Дага опубликования описания 11,IX.1969

Кл. 42s, 1/06

42о, 13/06

МПК В 06b

G 01h

УДK 534.8.081 (088.8) Комитет оо делам наобретений и открытий

IlpH Сосете Министров

СССР

Авторы изобретения

Г. И. Биргер, Н. И. Бражников, И. Н. Каневский и М. А. Сиваков

Государственный научно-исследовательский и проектный институт редкометаллической промышленности

Заявитель

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ВРЕМЕННЪ|Х ИНТЕРВАЛОВ

ПРИЕМА УЛЬТРАЗВУКОВЫХ ИМПУЛЬСОВ Предмет изобретения

Изобретение может найти применение для автоматического ультразвукового контроля технологических процессов в металлургической, нефтяной, химической и других отраслях промышленности.

Известным устройствам для измерения временных интервалов приема ультразвуковых импульсов, содержащим генератор, акустический преобразователь, усилители, детекторы, формирую щие узлы, триггер, выходной каскад и регистрирующий прибор, присущи погрешности, обусловленные нестабильностью связи выхода приемно-усилительных каналов с измерительным триггером.

В описываемом устройстве для повышения точности формирующие узлы выполнены в виде ждущих блокинг-генераторов с постоянной времени сеточной (базо-эмиттерной) цепи, меньшей минимального времени распространения ультразвука в контролируемой среде, входы которых соединены с детекторами, а выходы подключены ко входам триггера.

Блок-схема описываемого устройства дана на чертеже.

Генератор 1 возбуждает электрическими импульсами излучатели акустического преобразователя 2. Излученные ультразвуковые импульсы распространяются в контролируемой среде, а при контроле некоторых технологических процессов также и в эталонной среде.

Ультразвуковые импульсы принимаются этими же или другими приемниками акустического преобразователя 2 с временным сдвигом, несущим информацию о контролируемой среде, и преобразуются в электрические .импульсы. С преобразователя 2 принятые импульсы через усилители 8 и 4, детекторы б, б и формирующие узлы 7, 8 поступают на, входы триггера 9. Последний преобразует вре10 менной сдвиг импульсов в прямоугольный импульс длительностью, равной этому сдвигу.

Импульсы триггера 9 с частотой следования возбуждающих импульсов генератора 1 поступают в выходной каскад 10, где преобразуют15 ся в напряжение постоянного тока, пропорциональное длительности импульсов триггера или, соответственно, измеряемому временному интервалу приема ультразвуковых импульсов.

Напряжение выходного каскада поступает на

20 регистрирующий прибор 11, шкала которого градуирована в единицах временного интервала либо в единицах измерения соответствующего параметра контролируемой среды.

Устройство для измерения временных интервалов приема ультразвуковых импульсов, ЗО содержащее генератор, акустический преоб242526 ъ

4» ъ1

Составитель В. М. Карбачинский

Редактор Метельский Техред Л. К. Малова Корректоры: Е. Ласточкина и Л. Корогод

Заказ 2135/18 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 разователь, усилители, детекторы, формирующие узлы, триггер, выходной каскад и регистрирующий прибор, отличающееся тем, что, с целью повы шения точности, в нем формирующие узлы выполнены в виде ждущих блокинггенераторов с постоянной времени сеточной цепи, меньшей минимального времени распространения ультразвука в контролируемой среде, входы которых соединены с детекторами, а

5 выходы подключены ко входам триггера.
