Смеситель сыпучих материалов
Иллюстрации
Реферат

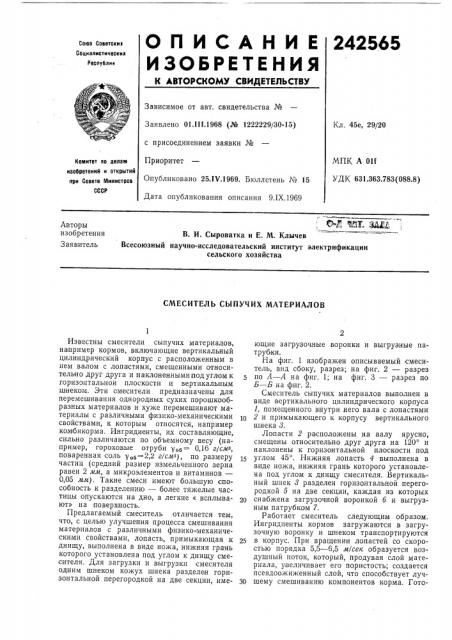

О П И С А Н И Е 242565
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советснин
Социалистичеснил
Реслублнн
Зависимое от авт. свидетельства №
Заявлено 01.III.1968 (№ 1222229/30-15) с присоединением заявки №
Приоритет
Опубликовано 25.IV.1969. Бюллетень № 15
Дата опубликования описания 9.IX.1969
Кл. 45е, 29/20
МПК А Olf
УДК 631.363.783(088.8) Комитет ло делам изобретений и стнрытий ори Совете Министров
СССР
©E ОТ. ЙИЦ,.
Авторы изобретения
Заявитель
В. И. Сыроватка и Е. М. Клычев
Всесоюзный научно-исследовательский институт электрификации сельского хозяйства
СМЕСИТЕЛЬ СЫПУЧИХ МАТЕРИАЛОВ
Известны смесители сыпучих материалов, на пример кормов, включающие вертикальный цилиндрическии корпус с расположенным в нем валом с лопа|стями, смещенными относительно друг друга и наклоне иными аод углом к горизоптальнои плоскости и вертикальным шнеком. Эти омесители предназначены для перемешивания однородных сухих порошкообразных материалов и хуже перемешивают материалы с различными физико-механическими свойствами, к которым относятся, например комбикорма. Ингридиенты, их составляющие, сильно различаются по объемному весу (например, гороховые отруби у,с= 0,16 г/смз, поваренная соль у,с — — 2,2 г!смз), по размеру частиц (средний размер измельченного зерна равен 2 мм, а микроэлементов и витаминов—
0,05 мм). Такие смеси имеют большую способность к разделению — более тяжелые частицы опускаются на дно, а легкие «всплывают» на поверх ность.
Предлагаемый смеситель отличается тем, что, с целью улучшения процесса смешивания материалов с различными физико-.механическими свойствами, лопасть, примыкающая .к днищу, выполнена в виде ножа, нижняя грань которого установлена под углом к днищу смесителя. Для загрузки и выгрузки смесителя одним шнеком кожух шнека разделен горизонтальной перегородкой на две секции, имеющие загрузочные воронки и выгрузные патрубки.
На фиг. 1 изображен описываемый смеситель, вид сбоку, разрез; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — разрез по
Б — Б на фиг. 2.
Смеситель сыпучих материалов выполнен в виде вертикального цилиндрического корпуса
1, помещенного внутри него вала с лопастями
2 и примыкающего к корпусу вертикального шнека 3.
Лопасти 2 расположены на валу ярусно, смещены относительно друг друга на 120 и наклонены к горизонтальной плоскости под углом 45 . Нижняя лопасть 4 выполнена в виде ножа, нижняя грань которого установлена под утлом к днищу смесителя. Вертикальный шнек 8 разделен горизонтальной перегородкой 5 на две секции, каждая из которых снабжена загрузочной воронкой 6 и выгрузи ым и атрубком 7.
Работает смеситель следующим образом.
Ингридиенты кормов загружаются в загрузочную воронку и шнеком транспортируются
25 в корпус. При вращении лопастей со скоростью порядка 5,5 — 6,5 м/сек образуется воздушный поток, который, продувая слой материала, увеличивает его пористость; создается псевдоожиженный слой, что способствует луч30 шему смешиванию компонентов корма, Гото242565 дФ, А-A
Фиг. 2
Составитель В. Кузьменков
Редактор В. С. Сорокин Техред Л. К. Малова Корректор О. И. Попова
Заказ 2142/13 Тираж 480 Подписное
ЦНИИГ1И Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 вый продукт нижней секцией вертикального шнека выгружается из смесителя.
Предмет изобретения
1. Смеситель сыпучих материалов, например кормов, включающий вертикальный цилиндрический корпус с .расположенным в нем валом с лопастями, смещенными относительно д руг друга и наклонен ными|подутлом кгоризонтальной плоскости, и вертикальным шнеком, отличающийся тем, что, с целью улучшения процесса смешивания материалов с различными физико-механическими свойствами, лопасть, примыкающая к днищу, выполнена в виде ножа, нижняя грань которого установлена под углом к днищу смесителя.
2. Смеситель по п. 1, отличающийся тем, что, с целью загрузки и выгрузки смесителя одним шнеком, кожух шнека разделен горизонтальной перегородкой на две секции, име10 ющие загрузочные воронки и выгрузные патрубки.
