Реферат



2Ь,,;,,:

В1Й18И f f g» р.-„.т

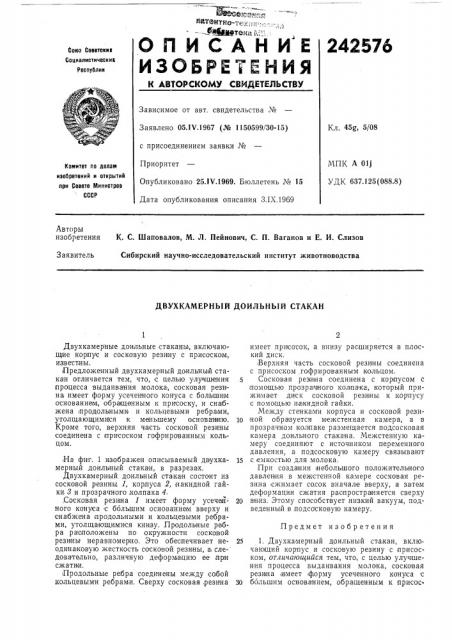

ОПИСАЙИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскив

Социалистическив

Республик

Зависимое от авт. свидетельства №

Заявлено 05.1 V.1967 (№ 1150599/30-15) с присоединением заявки №

Приоритет

Опубликовано 25.1Ч.1969. Бюллетень № 15

Дата опубликования описания 3.1Х.1969

Кл. 45g, 5/08

МПК А ОЦ

УДК 637.125(088 8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения К. С. Шаповалов, М. Л. Пейнович, С. П, Ваганов и Е. И. Слизов

Заявитель

Сибирский научно-исследовательский институт животноводства

ДВУХКАМЕРНЫЙ ДОИЛЬНЫЙ СТАКАН

Предмет изобретения

Двухкамерные доильные стаканьь, включаюпсие корпус и сосковую рези ну с присоском, известны.

Предложенный двухкамерный доильный стакан отличается тем, что, с целью улучшения ароцесса выдаивания молока, сосковая резина имеет форму усеченного конуса с большим основанием, обращенным к присоску, и сна|бжена продолыными и кольцевыми ребра ми, утолщающимися к меньшему основан ию.

Кроме того, верхняя часть сосковой резины соединена с присоском го фриро1ванным кольцом.

На фиг. 1 изображен описываемый дв ухкамерный доилыный стакан, в разрезах.

Двухкамерный доилыный стакан состоит из сосковой резины 1, корпуса 2, накидной гайки. 8 и прозрачного,колпака 4. ,Сосковая резиста 1 имеет форму усечайного конуса с ббльшим основанием вверху и снабжена продольными и кольцевыми ребрами, утолщающимися кни зу. Продольные ребра расположены по окружности сосковой резины неравномерно, Это о беспечивает неодинакову.ю жесткость сосково и резины, а сле- довательно, различную деформацию ее при сжатиями.

Продольные ребра соединены между собой кольцевыми ребрами. Сверху сосковая,резина имеет при сосок, а внизу расширяется в плоский диск.

Верхняя часть сосковой резины соединена с присоском .гофрированньгм кольцом.

Сосковая рез и на соединена с корпусом с ,помощью прозра ч ного кол пака, который прижимает диск сосковой резины к корпусу с помощью на кидной гайки.

Между стенками корпуса и сосковой рези1о ной образуется межстенная камера, а в прозрачном кол паке размещается подсосковая камера доильного стакана. Межстен ную камеру соединяют с источником переменного давления, а подсосковую камеру связывают

15 с емкостью для молока.

При создании небольшого положительного давлен ия в межстенной камере сосковая резина сжимает сосок вначале вверху, а затем деформация сжатия распространяется сверху вниз. Этому способствует низкий вакуум, подведенный в.подсо сковую камеру.

25 1. Двухкамерный доильный стакан, вклю чающий корпус и сосковую резину с присоском, отличающийся тем, что, с целью улучшения процесса выдаивания молока, соско|вая рези на имеет форму усечен ного конуса с

3Q ббльшим основанием, обращенным к присо с.

24257В

Б-b

А+А

Составитель В. Роженцев

Техред Л. К. Малова Корректор Т. й. Лаврухйна

Редактор В. Сорокин

Заказ 2144/17 Тираж 480 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр, Сапунова, 2 ку, и снабжена продольными и кольцевыми ребрами, утолщающимися к меньшему основанию.

2. Стакан по п. 1, отличающийся тем, что верхняя часть сосковой резины соединена с присоском гофрированным кольцом.
