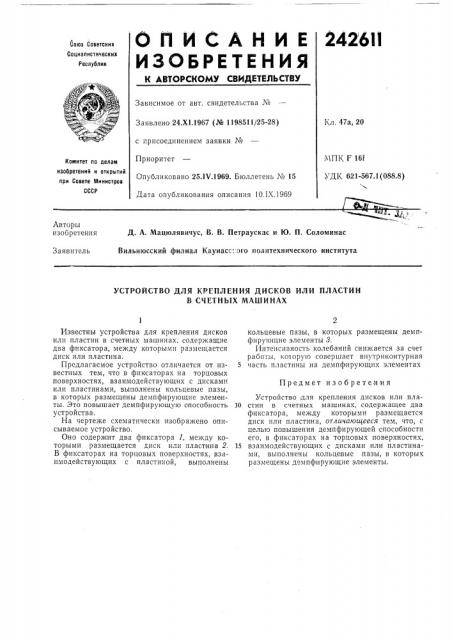

242 6ll
ОпиСАние
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Кл. 47а, 20
Заявлено 24.Х|.1967 (№ 1198511/25-28) с присоединением заявки №
Приоритет
Опубликовано 25.|т .1969. Бюллетень № 15
Дата опубликования описания 10.IY.1969
МПК F 16f
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621-567.1(088.8) .
Авторы изобретения
Д. А. Мацюлявичус, В. В. Петраускас и |О. П. Соломинас
Вильнюсский филиал Каунассгого политехнического института
Заявитель
УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ДИСКОВ ИЛИ ПЛАСТИН
В СЧЕТНЪ|Х МАШИНАХ
Предмет изобретения
Известны устройства для крепления дисков илп пластин в счетных машинах, содержащие два фиксатора, между которыми размещается диск или пластина.
Предлагаемое устройство отличается от известных тем, что в фиксаторах на торцовых поверхностях, взаимодействующих с дисками или пластинами, выполнены кольцевые пазы, в которых размещены демпфирующие элементы. Это повышает демпфирующую способность у стройства.
На чертеже схематически изображено описываемое устройство.
Оно содержит два фиксатора 1, между которыми размещается диск или пластина 2.
В фиксаторах на торцовых поверхностях, взаимодействующих с пластиной, выполнены кольцевые пазы, в которых размещены демп фирующие элементы 3.
Интенсивность колебаний снижается за счет рабогы, которую совершает внутриконтурная
5 часть пластины на демпфирующих элементах
Устройство для крепления дисков или пла10 стин в счетных машинах, содержащее два фиксатора, между которыми размещается диск или пластина, отличающееся тем, что, с целью повышения демпфирующей способности его, в фиксаторах на торцовых поверхностях, 15 взаимодействующих с дисками или пластинами, выполнены кольцевые пазы, в которых размещены демпфирующие элементы.
