Устройство для одновременной транспортировки по одному трубопроводу различных продуктов

Устройство для одновременной транспортировки по одному трубопроводу различных продуктов

Иллюстрации

Показать все

Реферат

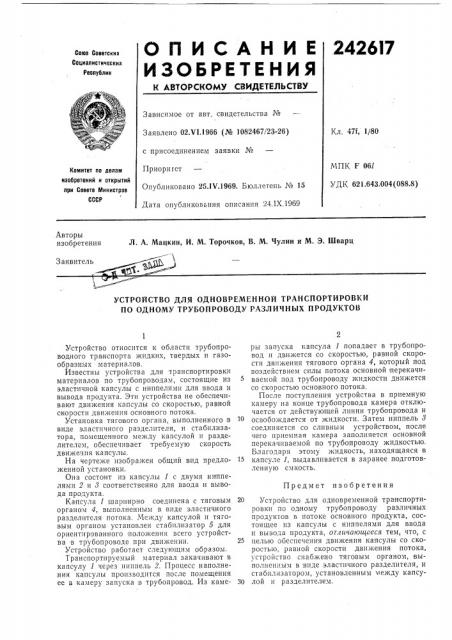

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

242617

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 02.Ч1,1966 (№ 1082467/23-26) с присоединением заявки №

Приоритет

Опубликовано 25.IV.1969. Бюллетень № 15

Дата опубликования описания 24.1Х.1969

Кл. 47f, 1/80

МПК F 06l

УДК 621.643.004(088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Л. А. Мацкин, И. М. Торочков, В. М. Чулин и М. Э. Шварц

Заявитель

УСТРОЙСТВО ДЛЯ ОДНОВРЕМЕННОЙ ТРАНСПОРТИРОВКИ

ПО ОДНОМУ ТРУБОПРОВОДУ РАЗЛИЧНЫХ ПРОДУКТОВ

Предмет изобретения

Устройство относится к области трубопроводного транспорта жидких, твердых и газообразных материалов.

Известны устройства для транспортировки материалов по трубопроводам, состоящие из эластичной капсулы с ниппелями для ввода и вывода продукта. Эти устройства не обеспечивают движения капсулы со скоростью, равной скорости движения основного потока.

Установка тягового органа, выполненного в виде эластичного разделителя, и стабилизатора, помещенного между капсулой и разделителем, обеспечивает требуемую скорость движения капсулы.

На чертеже изображен общий вид предложенной установки.

Она состоит из капсулы 1 с двумя ниппелями 2 и 8 соответственно для ввода и вывода продукта.

Капсула 1 шарнирно соединена с тяговым органом 4, выполненным в виде эластичного разделителя потока. Между капсулой и тяговым органом установлен стабилизатор 5 для ориентированного положения всего устройства в трубопроводе при движении.

Устройство работает следующим образом.

Транспортируемый материал закачивают в капсулу 1 через ниппель 2. Процесс наполнения капсулы производится после помещения ее в камеру запуска в трубопровод, Из камеры запуска капсула 1 попадает в трубопровод и движется со скоростью, равной скорости движения тягового органа 4, который под воздействием силы потока основной перекачиваемой под трубопроводу жидкости движется со скоростью основного потока.

После поступления устройства в приемную камеру на конце трубопровода камера отключается or действующей линии трубопровода и освобождается от жидкости. Затем ниппель 8 соединяется со сливным устройством, после чего приемная камера заполняется основной перекачпваемой по трубопроводу жидкостью.

Благодаря этому жидкость, находящаяся в

15 капсуле 1, выдавливается в заранее подготовленную емкость.

20 Устройство для одновременной транспортировки по одному трубопроводу различных продуктов в потоке основного продукта, состоящее из капсулы с ниппелями для ввода и вывода продукта, отличающееся тем, что, с

25 целью обеспечения движения капсулы со скоростью, равной скорости движения потока, устройство снабжено тяговым органом, выполненным в виде эластичного разделителя, и стабилизатором, установленным между капсуЗО лой и разделителем.
