Реферат



"-о юзнау1

1 В ЭЙТКО rexwe eC 1т тем QA

242629

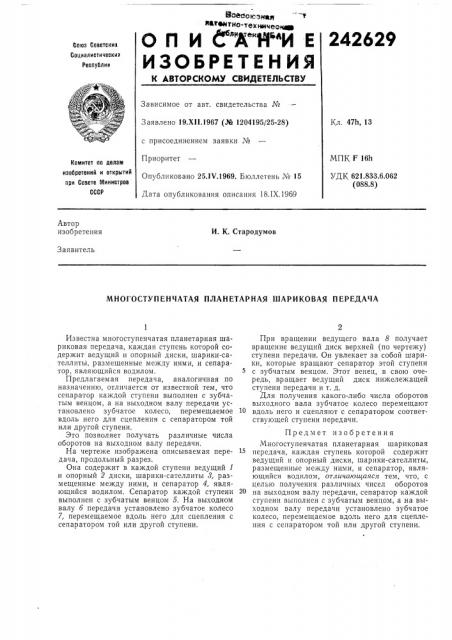

О П И

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистически»

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Кл. 4711, 13

Заявлено 19.XI I.1967 (№ 1204195/25-28) с присоединением заявки №

Приоритет

МПК F 1611

УДК 621.833.6.062 (088.8) Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 25.1 т .1969. Бюллетень ¹ 15

Дата опубликования описания 18.IX.1969

Автор изобретения

И. К. Стародумов

Заявитель

МНОГОСТУПЕНЧАТАЯ ПЛАНЕТАРНАЯ ШАРИКОВАЯ ПЕРЕДАЧА

Известна многоступенчатая планетарная шариковая передача, каждая ступень которой содержит ведущий и опорный диски, шарики-сателлиты, размещенные между ними, и сепаратор, являющийся водилом.

Предлагаемая передача, аналогичная по назначеншо, отличается от известной тем, что сепаратор каждой ступени выполнен с зубчатым венцом, а на выходном валу передачи установлено зубчатое колесо, перемещаемое вдоль него для сцепления с сепаратором той или другой ступени.

Это позволяет получать различные числа оборотов на выходном валу передачи.

На чертеже изображена описываемая передача, продольный разрез.

Она содержит в каждой ступени ведущий 1 и опорный 2 диски, шарики-сателлиты 8, размещенные между ними, и сепаратор 4, являющийся водилом. Сепаратор каждой ступени выполнен с зубчатым венцом 5. На выходном валу б передачи установлено зубчатое колесо

7, перемещаемое вдоль него для сцепления с сепаратором той или другой ступени.

При вращении ведущего вала 8 получает вращение ведущий диск верхней (по чертежу) ступени передачи. Он увлекает за собой шарики, которые вращают сепаратор этой ступени с зубчатым венцом. Этот венец, в свою очередь, вращает ведущий диск нижележащей ступени передачи и т. д.

Для получения какого-либо числа оборотов выходного вала зубчатое колесо перемещают вдоль него и сцепляют с сепаратором соответствующей ступени передачи.

Предмет изобретения

Многоступенчатая планетарная шариковая передача, каждая ступень которой содержит ведущий и опорный диски, шарики-сателлиты, размещенные между ними, и сепаратор, являющийся водилом, отличающаяся тем, что, с целью получения различных чисел оборотов на выходном валу передачи, сепаратор каждой ступени выполнен с зубчатым венцом, а .на выходном валу передачи установлено зубчатое колесо, перемещаемое вдоль него для сцепления с сепаратором той или другой ступени.

242629

Составитель М. Б. Нанкин

Редактор Л. Панус

Корректор В. В. Трутнев

Текред А. А. Качышникова

Типография, пр. Сапунова, 2

Заказ 2160/12 Тираж 480 Подписное

ЦНИИПИ Комитета ло делам изобретений и открытий при Совете Министров СССР

Москва, Центр, пр. Серова, д. 4
