Устройство для автоматического поворота деталей относительно иглы швейной машины

Устройство для автоматического поворота деталей относительно иглы швейной машины

Иллюстрации

Показать все

Реферат



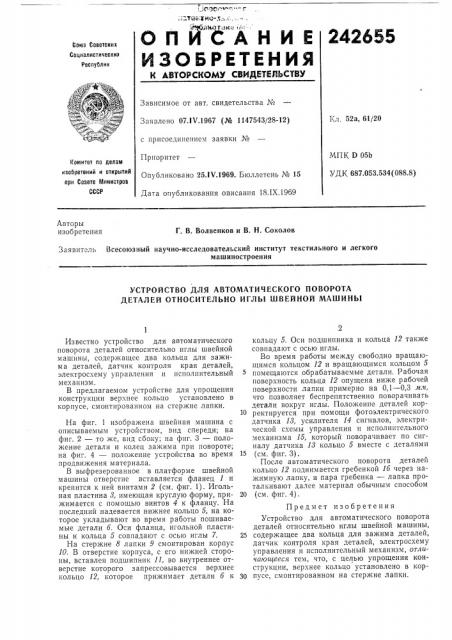

ЙсАНИе 24

Сонтз Соеетсних

Социалистических

Республин

Зависимое от авт. свидетельства №

Заявлено 07.IV.1967 (№ 1147543/28-12) Кл. 52а, 61/20 с присоединением заявки №

Приоритет

МПК D 05b

УДК 687,053.534(088.8) Комитет по делам изобретений и открытий при Созете Иииистрое

СССР

Опубликовано 25,17.1969. Ьюллетень № 15

Дата опубликования описания 18.IX.1969

Авторы изобретения

Г. В. Волвенков и В. Н. Соколов

Заявитель Всесоюзный научно-исследовательский институт текстильного и легкого машиностроения

УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ПОВОРОТА

ДЕТАЛЕЙ ОТНОСИТЕЛЬНО ИГЛЫ ШВЕЙНОЙ МАШИНЫ

Известно устройство для автоматического поворота деталей относительно иглы швейной машины, содержащее два кольца для зажима деталей, датчик контроля края деталей, электросхему управления и исполнительный механизм.

В предлагаемом устройстве для упрощения конструкции верхнее кольцо установлено в корпусе, смонтированном на стержне лапки.

На фиг. 1 изображена швейная машина с описываемым устройством, вид спереди; на фиг. 2 — то же, вид сбоку; на фиг. 3 — положение детали и колец зажима при повороте; на фиг. 4 — положение устройства во время продвижения материала.

В выфрезерованное в платформе швейной машины отверстие вставляется фланец 1 и крепится к ней винтами 2 (см. фиг. 1). Игольная пластина 8, имеющая круглую форму, прижимается с помощью винтов 4 к фланцу. На последний надевается нижнее кольцо 5, на которое укладывают во время работы пошиваемые детали 6. Оси фланца, игольной пластины и кольца 5 совпадают с осью иглы 7.

На стержне 8 лапки 9 смонтирован корпус

10. В отверстие корпуса, с его нижней стороны, вставлен подшипник 11, во внутреннее отверстие которого запрессовывается верхнее кольцо 12, которое прижимает детали 6 к кольцу 5. Оси подшипника и кольца 12 также совпадают с осью иглы.

Во время работы между свободно вращающимся кольцом 12 и вращающимся кольцом 5 помещаются обрабатываемые детали. Рабочая поверхность кольца 12 опущена ниже рабочей поверхности лапки примерно на 0,1 — 0,3 м.н, что позволяет беспрепятственно поворачивать детали вокруг иглы. Положение деталей кор10 ректируется при помощи фотоэлектрического датчика 13, усилителя 14 сигналов, электрической схемы управления и исполнительного механизма 15, который поворачивает по сигналу датчика 18 кольцо 5 вместе с деталями

15 (см. фиг. 3).

После автоматического поворота деталей кольцо 12 поднимается гребенкой 16 через нажимную лапку, и пара гребенка — лапка проталкивают далее материал обычным способом

20 (см. фиг. 4).

Предмет изобретения

Устройство для автоматического поворота деталей относительно иглы швейной машины, 25 содержащее два кольца для зажима деталей, датчик контроля края деталей, электросхему управления и исполнительный механизм, отличаюитееся тем, что, с целью упрощения конструкции, верхнее кольцо установлено в кор30 пусе, смонтированном на стержне лапки.

242655

Фиг. 8
