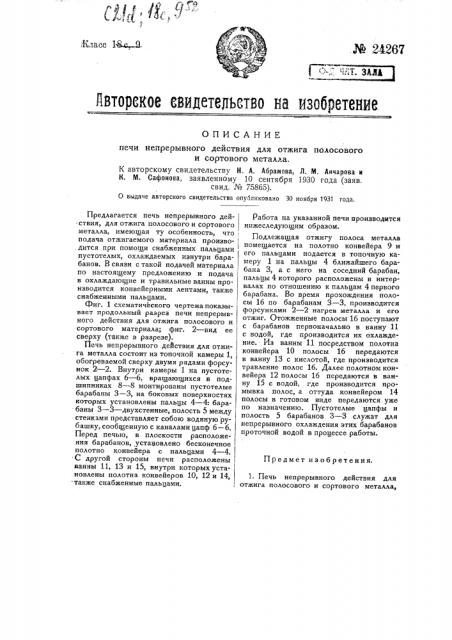

N 24267

;Класс 1 9: йвторекое евидетельетво нв изобретение

ОПИСАНИЕ печи непрерывного действия для отжига полосового и сортового металла.

К авторскому свидетельству Н. А. Абрамова, Л. М. Анчарова н

Н. M. Сафонова, заявленному 10 сентября 1930 года (заяв. свид. ¹ 75865).

О выдаче авторского свидетельства опубликовано 30 ноября 1931 года.

Предмет из обретения.

Предлагается печь непрерывного действия, для отжига полосового и сортового металла, имеюшая ту особенность, что; подача отжигаемого материала произво- . дится при помощи снабженных пальцами пустотелых, охлаждаемых изнутри барабанов. В связи с такой подачей материала по настоящему предложению и подача в охлаждающие и травильные ванны производится конвейерными лентами, также снабженными пальцами.

Фиг. 1 схематического чертежапоказывает продольный разрез печи непрерывного действия для отжига полосового и сортового материала; фиг. 2 †в ее сверху (также в разрезе).

Печь непрерывного действия для отжига металла состоит из топочной камеры 1, обогреваемой сверху двумя рядами форсунок 2 — 2. Внутри камеры 1 на пустотелых цапфах 6 — 6, вращающихся в под- шипниках 8 — 8 монтированы пустотелые барабаны 3 — 3, на боковых поверхностях которых установлены пальцы 4 — 4: барабаны 3 — 3 — двухстенные, полость 5 между стенками представляет собою водяную рубашку, сообщенную с каналами цапф 6 — 6.

Перед печью, в плоскости расположения барабанов, установлено бесконечное полотно конвейера с пальцами 4 — 4. С другой стороны печи расположены ванны 11, 13 и 15, внутри которых уста.новлены полотна конвейеров 10, 12 и 14, также снабженные пальцами.

Работа на указанной печи производится нижеследующим образом.

Подлежащая отжигу полоса металла помещается на полотно конвейера 9 и его пальцами подается в топочную камеру 1 на пальцы 4 ближайшего барабана 3, а с него на соседний барабан, пальцы 4 которого расположены в интервалах по отношению к пальцам 4 первого барабана. Во время прохождения полосы 16 по барабанам 3 — 3, производится форсунками 2 — 2 нагрев металла и его отжиг. Отожженные полосы 16 поступают с барабанов первоначально в ванну 11 с водой, где производится их охлаждение. Из ванны 11 посредством полотна конвейера 10 полосы 16 передаются в ванну 13 с кислотой, где производится травление полос 16. Далее полотном конвейера 12 полосы 16 передаются в ванну 15 с водой, где производится промывка полос, а оттуда конвейером 14 полосы в готовом виде передаются уже по назначению. Пустотелые цапфы и полость 5 барабанов 3 — 3 служат для непрерывного охлаждения этих барабанов проточной водой в процессе работы.

1. Печь непрерывного действия для отжига голосового и сортового металла, ((,!1, Типография .Советский Печатпик", Моховая, 40. отличающаяся применением пустотелых, охлаждаемых изнутри водой барабанов 3 — 3 с пальцами 4 — 4 для приема и проведения через печь отжигаемого материала, подаваемого конвейером 9.

2. При печи, охарактеризованной в пункте 1, применение ванн 11, 13 и 15 с конвейерами 10, 12 и 14 для охлаждения травления и промывки обработанного в печи материала. (1
