Осветительное устройство, дисплейное устройство и телевизионное приемное устройство

Осветительное устройство, дисплейное устройство и телевизионное приемное устройство

Иллюстрации

Показать все

Реферат

Область техники, к которой относится изобретение

Настоящее изобретение относится к осветительному устройству, дисплейному устройству и телевизионному приемному устройству.

Уровень техники

Например, жидкокристаллическая панель, используемая в жидкокристаллическом дисплейном устройстве, таком как жидкокристаллический телевизионный приемник, не испускает свет сама и требует отдельного модуля задней подсветки в качестве осветительного устройства. Модуль задней подсветки предусмотрен сзади жидкокристаллической панели (на стороне, противоположной поверхности дисплея) и включает в себя каркас, изготовленный из металла или пластмассы, и отверстие на стороне жидкокристаллической панели, несколько люминесцентных трубок (например, трубок с холодным катодом), предусмотренных как лампы и размещенных в каркасе, несколько оптических элементов (светорассеивающих пластин и т.п.), предусмотренных вокруг отверстия каркаса для эффективного испускания света, испускаемого посредством трубок с холодным катодом в направлении жидкокристаллической панели, и фиксаторы лампы, которые поддерживают средние части трубок с холодным катодом, имеющих продолговатую трубчатую форму.

Оптический элемент поддерживается во внешней наружной кромке c задней стороны посредством принимающей поверхности, сформированной в каркасе, и поддерживается в средней части экрана с задней стороны посредством опорного штифта, сформированного на фиксаторе лампы. Между тем, рама для поддержания жидкокристаллической панели c задней стороны размещена по передней стороне внешней наружной кромки оптического элемента. Пример жидкокристаллического дисплейного устройства, имеющего такую конфигурацию, описывается в патентном документе 1.

Патентный документ 1. Выложенный патент Японии номер 2007-173250.

Задачи, решаемые изобретением

В жидкокристаллическом дисплейном устройстве внешняя наружная кромка оптического элемента удерживается между принимающей поверхностью каркаса и рамой. Когда внешняя наружная кромка ограничивается в удерживаемом и прижатом состоянии, внешняя наружная кромка не может смещаться при тепловом расширении или сжатии оптического элемента, который может концентрически вызывать изгиб или деформацию на средней части экрана оптического элемента. Таким образом, рама отнесена от оптического элемента, и люфт формируется между ними, тем самым обеспечивая смещение внешней наружной кромки оптического элемента и предотвращая возникновение изгиба или деформации оптического элемента в средней части экрана.

Когда требуется уменьшение толщины жидкокристаллического дисплейного устройства, необходимо уменьшать толщину каждого компонента или уменьшать промежуток между компонентами. В качестве конкретного способа для этого автор настоящего изобретения изобрел конструкцию, в которой рама исключается и жидкокристаллическая панель непосредственно принимается посредством оптического элемента. Тем не менее, это препятствует обеспечению люфта между жидкокристаллической панелью и оптическим элементом, что может вызывать ограничение внешней наружной кромки оптического элемента посредством жидкокристаллической панели. В таком случае изгиб или деформация зачастую концентрически возникают в средней части экрана оптического элемента при тепловом расширении или сжатии оптического элемента, что легко приводит к неоднородности освещения модуля задней подсветки.

Сущность изобретения

Настоящее изобретение осуществлено на основе вышеописанных обстоятельств и имеет своей задачей уменьшение возникновения неоднородности освещения.

Средство решения задач

Осветительное устройство настоящего изобретения включает в себя множество ламп, каркас, который вмещает лампы, плоский оптический элемент, размещаемый напротив каркаса через лампы, и множество держателей лампы. Каждый держатель лампы включает в себя основной узел, смонтированный на каркасе, множество частей захвата ламп, которые предусмотрены на основном узле, чтобы захватывать лампы, и опорную часть, которая эксцентрически размещена на основном узле, чтобы поддерживать оптический элемент, и выполнена таким образом, что опорная часть размещается эксцентрически на стороне опорной линии. Опорная линия задается вдоль поверхности оптического элемента.

Таким образом, лампы, размещенные в каркасе, захватываются посредством частей захвата ламп держателей лампы, тогда как оптический элемент, размещаемый напротив каркаса через лампы, поддерживается посредством опорной части каждого держателя лампы. Каждая опорная часть предусмотрена эксцентрически на основном узле и размещается эксцентрически на стороне опорной линии. Опорная линия задается вдоль поверхности оптического элемента. Таким образом, большее число опорных частей предусмотрено в областях оптического элемента на стороне опорной линии. Опорная линия задается в области оптического элемента, в которой может возникать изгиб или деформация, тем самым давая возможность каждой опорной части надлежащим образом поддерживать оптический элемент и уменьшая возникновение изгиба или деформации.

Осветительное устройство настоящего изобретения включает в себя множество ламп, каркас, который вмещает лампы, плоский оптический элемент, размещаемый напротив каркаса через лампы, и множество держателей лампы. Каждый держатель лампы включает в себя основной узел, смонтированный на каркасе, множество частей захвата ламп, которые предусмотрены на основном узле, чтобы захватывать лампы, и опорную часть, которая предусмотрена эксцентрически на основном узле, чтобы поддерживать оптический элемент. Каждый держатель лампы размещается таким образом, что расстояние между опорной частью и опорной линией меньше расстояния между центром основного узла и опорной линией. Опорная линия задается вдоль поверхности оптического элемента.

Таким образом, лампы, размещенные в каркасе, захватываются посредством частей захвата ламп держателей лампы, тогда как оптический элемент, размещаемый напротив каркаса через лампы, поддерживается посредством опорной части каждого держателя лампы. Каждая опорная часть предусмотрена эксцентрически на основном узле. Дополнительно, расстояние между опорной частью и опорной линией, заданной вдоль поверхности оптического элемента, меньше расстояния между основным узлом и опорной линией. Следовательно, большее число опорных частей предусмотрено в областях оптического элемента на стороне опорной линии. Опорная линия задается в области оптического элемента, в которой может возникать изгиб или деформация в оптическом элементе, тем самым давая возможность каждой опорной части надлежащим образом поддерживать оптический элемент и уменьшая возникновение изгиба или деформации.

Следующие конфигурации являются предпочтительными в качестве иллюстративных аспектов настоящего изобретения.

(1) Опорная линия задается так, чтобы проходить через центр оптического элемента. Это дает возможность каждой поддерживающей части надежно поддерживать область оптического элемента, в которой изгиб или деформация возникает с большей вероятностью вследствие конструктивных особенностей.

(2) Держатели лампы предусмотрены таким образом, что большее число держателей лампы размещается в областях ближе к опорной линии. Это дополнительно может уменьшать изгиб или деформацию оптического элемента около опорной линии.

(3) Каркас имеет область, в которой предусмотрены первая группа держателей лампы и вторая группа держателей лампы. Область разделяется посредством опорной линии на первую область и вторую область. Первая группа держателей лампы монтируется в первой области, а вторая группа держателей лампы монтируется во второй области таким образом, что первая группа держателей лампы и вторая группа держателей лампы монтируются по-разному. Когда опорные части первой группы и второй группы держателей лампы смонтированы по-разному, изгиб или деформация оптического элемента предпочтительно может уменьшаться.

(4) Опорная линия задается так, чтобы быть по существу параллельной направлению длины каждой лампы. Таким образом, большее число опорных частей предусмотрено в областях на стороне опорной линии относительно направления, которое пересекает направление длины лампы.

(5) Основной узел каждого держателя лампы имеет прямоугольную форму, направление длины которой задано так, чтобы пересекать опорную линию. Части захвата ламп предусмотрены так, чтобы захватывать различные лампы соответственно. При этой конфигурации каждая лампа в каркасе предпочтительно удерживается.

(6) Каркас имеет первое монтажное отверстие и второе монтажное отверстие, имеющее различные размеры. Основной узел каждого держателя лампы включает в себя первую часть для монтажа и вторую часть для монтажа, имеющие различные размеры и выступающие на стороне монтажной панели. Первая часть для монтажа и вторая часть для монтажа вставляются в первое монтажное отверстие и второе монтажное отверстие соответственно, таким образом, что кромка первого монтажного отверстия размещается между первой частью для монтажа и основным узлом, а кромка второго монтажного отверстия размещается между второй частью для монтажа и основным узлом. Любая из первой части для монтажа и второй части для монтажа, имеющей больший размер, формируется больше любого из первого монтажного отверстия и второго монтажного отверстия, имеющего меньший размер. Таким образом, большая часть для монтажа не может вставляться в меньшее монтажное отверстие. А именно, части для монтажа могут быть вставлены только в соответствующие монтажные отверстия, т.е. вставка частей для монтажа ограничена. Как результат, держатели лампы надлежащим образом монтируются на каркасе таким образом, что каждая опорная часть эксцентрически предусмотрена на стороне опорной линии.

(7) Каждая из первой части для монтажа и второй части для монтажа включает в себя базовую часть, выступающую из основного узла в направлении каркаса, и выступающую часть, идущую из базовой части вдоль основного узла. Выступающие части вставляются в первое монтажное отверстие и второе монтажное отверстие соответственно. Затем держатель лампы плавно перемещается в направлении, в котором идут выступающие части. Как результат, кромки первой части для монтажа и второй части для монтажа размещаются между узлом и соответствующими выступающими частями. Первая часть для монтажа и вторая часть для монтажа имеют различные размеры, которые измеряются в направлении плавного перемещения, в котором держатель лампы плавно перемещается, и в направлении, которое пересекает направление плавного перемещения. Эта конфигурация подходит для держателя лампы для монтажа плавным задвиганием.

(8) Основной узел имеет по существу прямоугольную форму с направлением длины, совпадающим с направлением плавного перемещения. При этой конфигурации первое монтажное отверстие и второе монтажное отверстие надлежащим образом покрываются посредством основного узла, смонтированного на каркасе, даже когда ширина основного узла является небольшой.

(9) Первая часть для монтажа выступает в направлении плавного перемещения за пределы переднего края основного узла. Это дает возможность выносной части первой части для монтажа легко входить в первое монтажное отверстие раньше других частей в ходе монтажа основного узла, тем самым предоставляя значительное удобство в обработке.

(10) Первая часть для монтажа имеет направляющую часть на своем наружном конце. Направляющая часть формируется таким образом, что расстояние до основного узла увеличивается в направлении наружного конца. Направляющая часть направляет операцию вставки в первое монтажное отверстие, тем самым предоставляя более значительное удобство обработки.

(11) Опорная часть эксцентрически размещена на задней стороне относительно направления плавного перемещения и выступает выше части захвата ламп, чтобы быть доступной в ходе монтажа и извлечения держателя лампы. Первая часть для монтажа выступает из переднего конца основного узла. Передний конец находится на передней стороне относительно направления плавного перемещения. Первая часть для монтажа вставляется в первое монтажное отверстие первой посредством использования опорной части, которая эксцентрически размещена на задней стороне, тем самым предоставляя значительное удобство в обработке.

(12) Части захвата ламп держателя лампы предусмотрены с различными интервалами. Таким образом, монтаж держателей лампы ограничивается таким образом, что части захвата ламп располагаются с интервалами, соответствующими интервалам ламп, тем самым давая возможность каждой части захвата ламп надежно захватывать каждую соответствующую лампу.

(13) Большее число ламп монтируется в области ближе к центральной области каркаса. Наибольший интервал между частями захвата ламп держателя лампы, размещаемыми в центральной области каркаса, меньше наименьшего интервала между частями захвата ламп держателя лампы, размещаемыми в краевой области каркаса. Краевая область находится ближе к краю каркаса, чем центральная область. Поскольку большее число ламп монтируется в области ближе к центральной области каркаса, высокая сила света достигается. Лампы, размещаемые с неравными шагами, могут надлежащим образом удерживаться посредством частей захвата ламп держателей лампы.

(14) Основной узел имеет прямоугольную форму, и опорная часть эксцентрически размещена на основном узле в направлении его длины.

(15) Множество частей захвата ламп предусмотрено отдельно друг от друга в направлении длины основного узла, и опорная часть предусмотрена между частями захвата ламп.

(16) Оптический элемент имеет прямоугольную форму, и опорная линия задается так, чтобы идти параллельно направлению длинной стороны оптического элемента.

(17) Оптический элемент имеет прямоугольную форму, и опорная линия задается так, чтобы идти параллельно направлению короткой стороны оптического элемента.

(18) Каркас имеет прямоугольную форму, и опорная линия задается так, чтобы идти параллельно направлению длинной стороны каркаса.

(19) Каркас имеет прямоугольную форму, и опорная линия задается так, чтобы идти параллельно направлению короткой стороны каркаса.

Далее, для решения вышеописанной задачи, настоящее изобретение предоставляет дисплейное устройство, включающее в себя вышеописанное осветительное устройство и дисплейную панель, предусмотренную перед осветительным устройством.

В таком дисплейном устройстве неоднородность освещения возникает с меньшей вероятностью в осветительном устройстве, которое освещает дисплейную панель, тем самым достигая отображения с высоким качеством.

Примером дисплейной панели является жидкокристаллическая панель. Такое дисплейное устройство может применяться как жидкокристаллическое дисплейное устройство для различных вариантов использования, например для телевизионных приемников или настольных экранов персональных компьютеров, и является, в частности, подходящим для больших экранов.

Результат изобретения

Согласно настоящему изобретению неоднородность освещения возникает с меньшей вероятностью.

Краткое описание чертежей

Фиг. 1 является покомпонентным видом в перспективе, показывающим общую конфигурацию телевизионного приемного устройства согласно первому варианту осуществления настоящего изобретения;

Фиг. 2 является покомпонентным видом в перспективе, показывающим схематичную конфигурацию жидкокристаллического дисплейного устройства;

Фиг. 3 является видом в разрезе, показывающим жидкокристаллическое дисплейное устройство в сечении по направлению короткой стороны;

Фиг. 4 является видом в разрезе, показывающим жидкокристаллическое дисплейное устройство в сечении по направлению длинной стороны;

Фиг. 5 является видом спереди фиксатора лампы;

Фиг. 6 является видом сверху фиксатора лампы;

Фиг. 7 является видом снизу фиксатора лампы;

Фиг. 8 является видом сбоку фиксатора лампы;

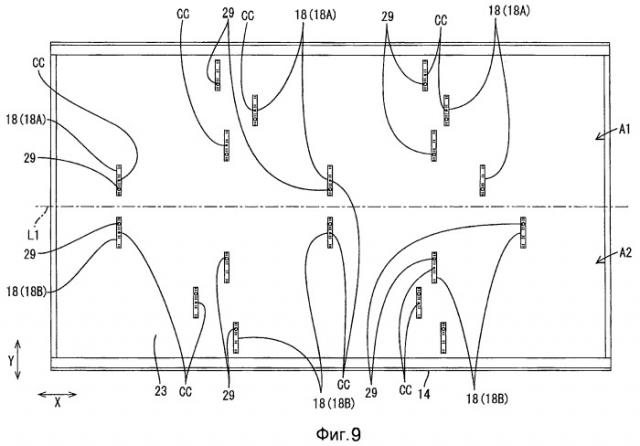

Фиг. 9 является видом сверху, показывающим фиксаторы лампы, смонтированные в каркас;

Фиг. 10 является видом сверху каркаса и отражательной пластины;

Фиг. 11 является укрупненным видом сверху каркаса и отражательной пластины;

Фиг. 12 является видом в разрезе, показывающим фиксаторы лампы, установленные в жидкокристаллическом дисплейном устройстве;

Фиг. 13 является видом в разрезе вдоль линии A-A на фиг. 12;

Фиг. 14 является видом в разрезе вдоль линии B-B на фиг. 12;

Фиг. 15 является видом в разрезе вдоль линии C-C на фиг. 12;

Фиг. 16 является видом в разрезе вдоль линии D-D на фиг. 12;

Фиг. 17 является видом в разрезе вдоль линии E-E на фиг. 12;

Фиг. 18 является видом в разрезе, показывающим фиксатор лампы до монтажа на каркасе;

Фиг. 19 является видом в разрезе, показывающим фиксатор лампы, основной узел которого наклоняется для монтажа;

Фиг. 20 является видом в разрезе, показывающим фиксатор лампы до того, как основной узел плавно перемещается для монтажа;

Фиг. 21 является видом в разрезе, показывающим фиксатор лампы, первая часть для монтажа которого пересекается с кромкой второго монтажного отверстия, когда фиксатор лампы удерживается в направлении, противоположном обычному направлению монтажа;

Фиг. 22 является видом сверху, показывающим фиксатор лампы, смонтированный на каркасе согласно второму варианту осуществления настоящего изобретения;

Фиг. 23 является видом сверху, показывающим фиксатор лампы, смонтированный на каркасе согласно третьему варианту осуществления настоящего изобретения;

Фиг. 24 является видом сверху, показывающим фиксатор лампы, смонтированный на каркасе согласно модификации третьего варианта осуществления;

Фиг. 25 является видом снизу фиксатора лампы согласно четвертому варианту осуществления настоящего изобретения;

Фиг. 26 является укрупненным видом сверху каркаса;

Фиг. 27 является видом снизу фиксатора лампы согласно модификации четвертого варианта осуществления;

Фиг. 28 является укрупненным видом сверху каркаса;

Фиг. 29 является видом сбоку в разрезе основного узла фиксатора лампы согласно пятому варианту осуществления настоящего изобретения;

Фиг. 30 является видом сбоку в разрезе основного узла фиксатора лампы согласно шестому варианту осуществления настоящего изобретения;

Фиг. 31 является видом сбоку в разрезе основного узла фиксатора лампы согласно седьмому варианту осуществления настоящего изобретения;

Фиг. 32 является видом сбоку в разрезе части захвата ламп фиксатора лампы согласно восьмому варианту осуществления настоящего изобретения;

Фиг. 33 является видом сбоку в разрезе части захвата ламп фиксатора лампы согласно девятому варианту осуществления настоящего изобретения;

Фиг. 34 является видом сбоку в разрезе части захвата ламп фиксатора лампы согласно десятому варианту осуществления настоящего изобретения;

Фиг. 35 является видом сбоку в разрезе части захвата ламп фиксатора лампы согласно одиннадцатому варианту осуществления настоящего изобретения;

Фиг. 36 является видом спереди фиксатора лампы согласно двенадцатому варианту осуществления настоящего изобретения;

Фиг. 37 является видом сверху, показывающим состояние, в котором фиксатор лампы смонтирован на каркас;

Фиг. 38 является видом сверху фиксатора лампы согласно тринадцатому варианту осуществления настоящего изобретения;

Фиг. 39 является видом спереди в разрезе, показывающим фиксатор лампы, смонтированный на каркасе согласно четырнадцатому варианту осуществления настоящего изобретения;

Фиг. 40 является видом в разрезе сверху удерживающего выступа на части захвата ламп фиксатора лампы согласно пятнадцатому варианту осуществления настоящего изобретения;

Фиг. 41 является видом в разрезе сверху рычажной части захвата ламп;

Фиг. 42 является видом в разрезе сверху удерживающего выступа на части захвата ламп фиксатора лампы согласно шестнадцатому варианту осуществления настоящего изобретения;

Фиг. 43 является видом сверху в разрезе удерживающего выступа согласно модификации шестнадцатого варианта осуществления;

Фиг. 44 является видом спереди фиксатора лампы других вариантов осуществления (1) и (5);

Фиг. 45 является видом сверху фиксатора лампы других вариантов осуществления (1) и (5); и

Фиг. 46 является видом сверху каркаса другого варианта осуществления (7).

Описание символов

10 - жидкокристаллическое дисплейное устройство (дисплейное устройство)

11 - жидкокристаллическая панель (дисплейная панель)

12 - модуль задней подсветки (осветительное устройство)

14 - каркас

15a - диффузорный лист (оптический элемент)

15b - оптическая пластина (оптический элемент)

17 - трубка с холодным катодом (лампа)

18 - фиксатор лампы (держатель лампы)

18A - первая группа фиксаторов лампы (первая группа держателей лампы)

18B - вторая группа фиксаторов лампы (вторая группа держателей лампы)

27 - основной узел

28 - часть захвата ламп

29 - опорный штифт (опорная часть)

30 - первая часть для монтажа

31 - вторая часть для монтажа

32 - первое монтажное отверстие

33 - второе монтажное отверстие

46 - базовая часть

47 - выступающая часть

48 - направляющая часть

49 - базовая часть

50 - выступающая часть

A1 - первая область

A2 - вторая область

CC - центр (центр основного узла)

L1 - опорная линия

PTmax - наибольший интервал

PTmin - наименьший интервал

TV - телевизионное приемное устройство

W1, W2 - ширина

Оптимальный режим осуществления изобретения

Первый вариант осуществления

Первый вариант осуществления настоящего изобретения описывается со ссылкой на фиг. 1-21.

Телевизионное приемное устройство TV согласно этому варианту осуществления включает в себя, как показано на фиг. 1, жидкокристаллическое дисплейное устройство 10, передний и задний кожухи Ca и Cb, которые удерживают и размещают жидкокристаллическое дисплейное устройство 10 между собой, источник P питания, тюнер T и стойку S. Жидкокристаллическое дисплейное устройство (дисплейное устройство) 10, в общем, имеет горизонтально ориентированную прямоугольную форму и размещается в вертикальной позиции. Жидкокристаллическое дисплейное устройство 10 включает в себя, как показано на фиг. 2, жидкокристаллическую панель 11 в качестве дисплейной панели и модуль 12 задней подсветки (осветительное устройство) в качестве внешнего источника света, которые целиком удерживаются посредством держателя 13 в форме рамы и т.п. На части чертежей ось X, ось Y и ось Z указывают осевые направления на чертежах.

Далее описываются жидкокристаллическая панель 11 и модуль 12 задней подсветки, включенные в жидкокристаллическое дисплейное устройство 10 (см. фиг. 2-4).

Жидкокристаллическая панель (дисплейная панель) 11 выполнена так, что пара стеклянных подложек сцепляется друг с другом с заранее определенным зазором между собой, и жидкий кристалл герметизируется между стеклянными подложками. На одной из стеклянных подложек предусмотрены переключающий элемент (например, TFT), соединенный с межсоединениями истока и межсоединениями затвора, перпендикулярными друг другу, пикселный электрод, соединенный с переключающим элементом, и дополнительно совмещающая пленка и т.п. На другой из стеклянных подложек и т.п. предусмотрены цветной светофильтр, в котором окрашивающие части, такие как R (красный), G (зеленый) и B (синий), предусмотрены в заранее определенной компоновке, противоэлектрод и дополнительно ориентационная пленка и т.п. На внешней стороне подложек предусмотрены поляризующие пластины 11a и 11b (см. фиг. 3 и 4).

Как показано на фиг. 2, модуль 12 задней подсветки включает в себя каркас 14 по существу в форме ящика, открывающийся на стороне выхода света (стороне жидкокристаллической панели 11), диффузорный лист 15a, который покрывает отверстие 14b корпуса 14, множество оптических пластин 15b, предусмотренных между диффузорным листом 15a и жидкокристаллической панелью 11, и раму 16, которая размещается вдоль длинной стороны каркаса 14 и удерживает кромку с длинной стороны диффузорного листа 15a между рамой 16 и каркасом 14. Модуль 12 тыловой подсветки дополнительно включает в себя трубки с холодным катодом (источники света) 17, фиксаторы 18 ламп для монтажа трубок 17 с холодным катодом к каркасу 14, релейные разъемы 19, которые переключают электрическое соединение на концах соответствующих трубок 17 с холодным катодом, и держатель 20, который совместно покрывает трубки 17 с холодным катодом и релейные разъемы 19 в каркасе 14. В модуле 12 тыловой подсветки сторона ближе к диффузорному листу 15a, чем к трубке 17 с холодным катодом, является стороной выхода света. На фиг. 2-4 фиксаторы 18 лампы не показаны.

Каркас 14 изготавливается из металла. Металлический лист формируется из листового металла по существу в форме неглубокого ящика, включающей в себя прямоугольную нижнюю пластину и сложенную внешнюю кромку 21 (сложенную внешнюю кромку 21a с короткой стороны и сложенную внешнюю кромку 21b с длинной стороны). Стороны поднимаются из соответствующих сторон нижней пластины и имеют по существу U-форму. Нижняя пластина каркаса 14 имеет множество монтажных отверстий 22, в которые монтируются релейные разъемы 19. Монтажные отверстия 22 предусмотрены в областях рядом с концами длинной стороны нижней пластины. Дополнительно, на верхней поверхности сложенной внешней кромки 21b каркаса 14, как показано на фиг. 3, фиксирующее отверстие 14c предусмотрено так, что держатель 13, рама 16 и каркас 14 и т.п. могут собираться в единое целое посредством винтов и т.п.

Отражательная пластина 23 предусмотрена на стороне внутренней поверхности (стороне, располагающейся напротив трубки 17 с холодным катодом) нижней пластины каркаса 14. Отражательная пластина 23 изготавливается из синтетической пластмассы, имеет белую поверхность с высоким коэффициентом отражения и размещается вдоль внутренней части поверхности нижней пластины каркаса 14, чтобы покрывать по существу всю поверхность нижней пластины. Как показано на фиг. 3, краевые области длинной стороны отражательной пластины 23 поднимаются так, чтобы покрывать сложенные внешние кромки 21b каркаса 14, и удерживаются между каркасом 14 и диффузорным листом 15a. Отражательная пластина 23 может отражать свет, испускаемый из трубки 17 с холодным катодом в направлении диффузорного листа 15a.

Трубка 17 с холодным катодом имеет продолговатую трубчатую форму, и множество трубок 17 с холодным катодом размещаются в каркасе 14 так, что трубки 17 с холодным катодом размещаются параллельно друг другу, и их направление длины (осевое направление) совпадает с направлением длинной стороны каркаса 14 (см. фиг. 2). Трубка 17 с холодным катодом незначительно возвышается над нижней пластиной (отражательной пластиной 23) каркаса 14, и ее концы вставляются в релейный разъем 19. Держатели 20 монтируются так, чтобы покрывать релейные разъемы 19.

Каждый держатель 20 изготовлен из белой синтетической пластмассы. Он покрывает концы трубки 17 с холодным катодом и имеет продолговатую форму по существу ящика, идущего вдоль направления короткой стороны каркаса 14. Как показано на фиг. 4, держатель 20 имеет уступы, на которых диффузорный лист 15a и жидкокристаллическая панель 11 размещаются и удерживаются на разных уровнях. Держатель 20 расположен так, чтобы частично перекрывать сложенную внешнюю кромку 21a с короткой стороны каркаса 14, и формирует боковую стенку модуля 12 задней подсветки вместе со сложенной внешней кромкой 21a. Штифт 24 вставки выступает из поверхности держателя 20, которая располагается напротив сложенной внешней кромки 21a каркаса 14, и штифт 24 вставки вставляется в отверстие 25 для вставки, предусмотренное на верхней поверхности сложенной внешней кромки 21a каркаса 14, чтобы монтировать держатель 20 на каркасе 14.

Уступы держателя 20 имеют три поверхности параллельно поверхности нижней пластины каркаса 14, и край с короткой стороны диффузорного листа 15a размещается на первой поверхности 20a в самой нижней позиции. Дополнительно, наклонный щиток 26, наклоненный к поверхности нижней пластины каркаса 14, идет от первой поверхности 20a. На второй поверхности 20b уступов держателя 20 размещается кромка с короткой стороны жидкокристаллической панели 11. Третья поверхность 20c в наивысшей позиции уступов держателя 20 перекрывает сложенную внешнюю кромку 21a каркаса 14 и находится в контакте с держателем 13.

Диффузорный лист 15a формируется из элемента пластины, изготовленного из синтетической пластмассы, в которой рассредоточены светорассеивающие частицы, и имеет функцию рассеяния линейного света, испускаемого из трубки 17 с холодным катодом в качестве трубчатого источника света. Край с короткой стороны диффузорного листа 15a размещается на первой поверхности 20a держателя 20, как описано выше, и не подвержен вертикальной поддерживающей силе. Край с длинной стороны диффузорного листа 15a удерживается между каркасом 14 (отражательной пластиной 23) и рамой 16 и крепится так, как показано на фиг. 3.

Оптическая пластина 15b, предусмотренная на диффузорном листе 15a, включает в себя светорассеивающую пластину, линзовую пластину и отражательную поляризующую пластину, уложенные друг на друге в таком порядке со стороны диффузорного листа 15a, и имеет функцию преобразования света, излучаемого из трубки 17 с холодным катодом и прошедшего через диффузорный лист 15a, в более плоский свет. Жидкокристаллическая панель 11 предусмотрена на верхней поверхности оптической пластины 15b, и оптическая пластина 15b удерживается между диффузорным листом 15a и жидкокристаллической панелью 11.

Далее подробно описываются фиксаторы 18 лампы. Каждый фиксатор 18 лампы изготовлен из синтетической пластмассы (например, поликарбоната) и имеет белую поверхность с высоким коэффициентом отражения света. Он включает в себя, как показано на фиг. 5-8, основной узел 27 (монтажную пластину, базовую часть), имеющий по существу пластинчатую форму вдоль нижних пластин каркаса 14 и отражательной пластины 23. Основной узел 27 имеет по существу прямоугольную форму при виде сверху. Фиксатор 18 лампы монтируется на каркасе 14, при этом направление длины основного узла 27 является по существу параллельным направлению короткой стороны (направлению оси Y) каркаса 14. А именно, фиксатор 18 лампы монтируется в позиции (или с ориентацией) так, что направление длины основного узла 27 является по существу параллельным направлению, перпендикулярному осевому направлению (направлению длины, направлению оси X) трубки 17 с холодным катодом. В дальнейшем в этом документе направление длинной стороны и направление короткой стороны описываются в отношении нижних пластин каркаса 14 и отражательной пластины 23, если не указано иное. Описывается направление оси Z, в котором верхняя сторона на фиг. 3 и 4 является передней стороной, а противоположная нижняя сторона является задней стороной.

На поверхности на передней стороне (поверхности, которая располагается напротив диффузорного листа 15a и трубки 17 с холодным катодом, поверхности на стороне, противоположной каркасу 14) основного узла 27 предусмотрены часть 28 захвата ламп для поддержания трубки 17 с холодным катодом на заранее определенной высоте и опорный штифт 29 для поддержания диффузорного листа 15a на уровне выше трубки 17 с холодным катодом. Множество (четыре в этом варианте осуществления) частей 28 захвата ламп предусмотрено так, что они разнесены друг от друга в направлении длины основного узла 27 и захватывают различные трубки 17 с холодным катодом. Интервалы между частями 28 захвата ламп являются по существу идентичными и совпадают с интервалами между трубками 17 с холодным катодом, размещаемыми в каркасе 14. Опорный штифт 29 предусмотрен в смещенном от центра (или удаленном от центра) местоположении, т.е. эксцентрически расположен смещенно от центра CC основного узла 27 (фиг. 5 и 6). Другими словами, опорный штифт 29 предусмотрен в позиции смещенно от центра CC основного узла 27 и дополнительно, другими словами, в позиции на значительном расстоянии от центра CC основного узла 27. Дополнительно, другими словами, опорный штифт 29 предусмотрен на заранее определенном расстоянии (промежутке) от центра CC основного узла 27 и дополнительно, другими словами, между центром CC основного узла 27 и внешним краем. В частности, относительно направления длины основного узла 27, опорный штифт 29 располагается смещенно от поверхности CS, которая задается посредством оси Z и оси X, включающей в себя центр CC (среднюю точку длины) основного узла 17, т.е. перпендикулярно направлению длины основного узла 27. А именно, опорный штифт 29 предусмотрен в смещенном от центра (или удаленном от центра) местоположении. Более конкретно, опорный штифт 29 предусмотрен около средней точки между частью 28 захвата ламп, ближайшей к краю основного узла 27, и частью 28 захвата ламп, смежной с этой частью 28 захвата ламп. На задней поверхности (поверхности, которая располагается напротив каркаса 14 и отражательной пластины 23, поверхности на стороне, противоположной диффузорному листу 15a и трубке 17 с холодным катодом) основного узла 27 предусмотрены части 30 и 31 для монтажа. С помощью частей 30 и 31 для монтажа фиксатор 18 лампы удерживается в позиции монтажа относительно каркаса 14. Множество (две в этом варианте осуществления) частей 30 и 31 для монтажа предусмотрены так, чтобы быть разнесенными друг от друга в направлении длины основного узла 27.

Фиксаторы 18 лампы предусмотрены во множестве рассредоточенных позиций на внутренних поверхностях нижних пластин каркаса 14 и отражательной пластины 23, как показано на фиг. 9, и их компоновка подробно описывается ниже. Фиксаторы 18 лампы размещаются во множестве позиций, разнесенных друг от друга в направлении длинной стороны (направлении оси X) каркаса 14 и отражательной пластины 23. Следовательно, фиксаторы 18 лампы могут захватывать трубки 17 с холодным катодом во множестве позиций, разнесенных в осевом направлении. Дополнительно, большее число фиксаторов 18 лампы размещается в средних областях (на стороне опорной линии L1), чем в областях ближе к краям короткой стороны (ось Y) нижних пластин каркаса 14 и отражательной пластины 23. В частности, в средних областях в направлении короткой стороны каркаса 14 и отражательной пластины 23, более конкретно в областях с обеих сторон виртуальной опорной линии L1, которая задается так, чтобы пересекаться по направлению длинной стороны (направлению оси X, направлению длины трубки 17 с холодным катодом, направлению, перпендикулярному направлению длины основного узла 27 и направлению вдоль поверхности диффузорного листа 15a) через среднюю точку, три фиксатора 18 лампы, которые разнесены в направлении длинной стороны, размещаются. В областях ближе к концам направления короткой стороны, чем к средним областям, в которых шесть фиксаторов 18 лампы размещаются, размещаются пары фиксаторов 18 лампы, которые разнесены в направлении длинной стороны. Таким образом, предусматривается большее число частей 28 захвата ламп, т.е. большее число несущих частей для трубок 17 с холодным катодом. Кроме того, большее число опорных штифтов 29, т.е. большее число несущих частей для диффузорного листа 15a предусматривается в средних областях (на любой стороне опорной линии L1), чем в областях ближе к концам направления короткой стороны каркаса 14 и отражательной пластины 23.

Пары фиксаторов 18 лампы (фиксаторов 18 лампы, предусмотренных в областях ближе к концам направления короткой стороны, чем к середине), размещаемых в направлении длинной стороны, смещаются в направлении длинной стороны относительно пар фиксаторов 18 лампы, смежных в направлении короткой стороны. Таким образом, по сравнению с фиксаторами 18 лампы, размещаемыми в линию по направлению короткой стороны, фиксаторы 18 лампы рассредоточены в рамках поверхности нижней пластины отражательной пластины 23, и тени фиксаторов 18 лампы не являются легко различимыми вследствие свойства человеческого глаза. В частности, при идентичном числе фиксаторов 18 лампы, фиксаторы 18 лампы, линейно или совместно размещаемые, являются легко различимыми вс
