М 24271

5ВТОР8К08 6ВИДИТ8ПЬ8ТВО HB 83931)8T8888

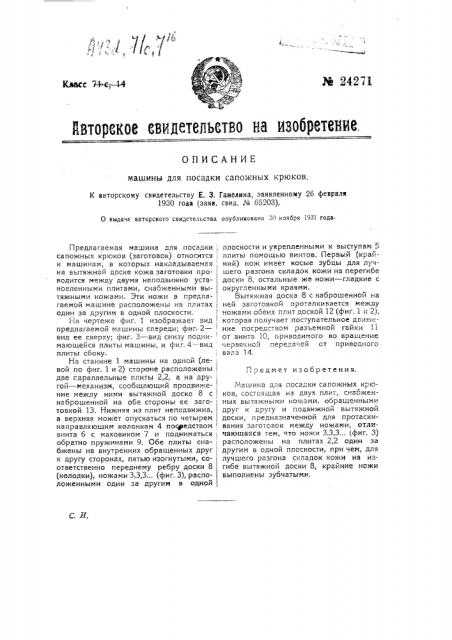

ОПИСАНИЕ машины для посадки сапожных крюков.

К авторскому свидетельству E. 3. Ганвлииа, заявленному 26 февраля

1930 года (заяв. свид. ¹ б5203).

О выдаче авторского свидетельства опубликовано ЗП ноября 1931 года.

П реди ет изобретения.

Предлагаемая машина для посадки,. сапожных крюков (заготовок) относится j к машинам, в которых накладываемая на вытяжной цоске кожа заготовки про- водится межцу двумя неподвижно уста- новленными плитами, снабженными вытяжными ножами. Эти ножи в предлагаемой машине расположены на плитах один за другим в одной плоскости.

На чертеже фиг. 1 изображает вид, предлагаемой машины спереди; фиг. 2 — вид ее сверху; фиг. 3 — вид снизу подни- мающейся плиты машины, и фиг. 4 — вид плиты сбоку.

На станине 1 машины на одной (ле-, вой по фиг. 1 и 2) стороне расположены! две гараллельные плиты 2,2, а на дру-; гой — механизм, сообщающий продвиже- l ние между ними вытяжной доске 8 с наброшенной на обе стороны ее заготовкой 13. Нижняя из плит неподвижна, l а верхняя может опускаться по четырем направляющим колонкам 4 посредством винта б с маховиком 7 и подниматься обратно пружинами 9. Обе плиты сна-, бжены на внутренних обращенных друг к цругу сторонах, пятью изогнутыми, со- ответственно переднему ребру доски 8 (колодки), ножами 3,3,3... (фиг. 3), расположенными один за другим в одной плоскости и укрепленными к выступам 5 плиты помощью винтов. Первый (крайний) нож имеет косые зубцы для лучшего разгона складок кожи на перегибе доски 8, остальные же ножи — гладкие с округленными краями.

Вытяжная доска 8 с наброшенно" на ней заготовкои проталкивается между ножами ооеих плит доской 12 (фиг. 1 и 2), которая получает пос-.упательное движение посредством разъемной гайки 11 от винта 10, приводимого во вращение ервячной передачей от приводногс вала 14.

Машина для посадки сапожных крюиз pBgx T1IIHT, снабженных вытяжнь ми ножами, обращенными друг к другу и поцвижнои вытяжной доски, предназначенной для протаскивания заготовок между ножами, отличающаяся тем, что ножи 3,3,3... (фиг. 3) расположены на плитах 2,2 один за другим в одной плоскости, при чем, для лучшего разгона складок кожи на изгибе вытяжной доски 8, крайние ножи выполнены зубчатыми.
