Реферат



242739

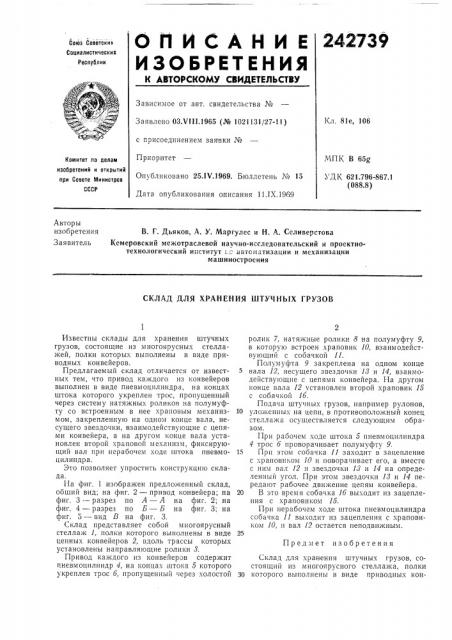

ОП ИСАЙИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл. 8 le, 106

Заявлено ОЗ.Ч111.1965 (№ 1021131/27-11) с присоединением заявки №

Приор итет

Опубликовано 25.1Ч.1969. Бюллетень № 15

Дата опубликования описания 11 1Х.1969

МПК В 65@

УДК 621.796-867.1 (088.8) Номитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Заявитель

В. Г. Дьяков, А. У. Маргулес и H. A. Селиверстова

Кемеровский межотраслевой научно-исследовательский и проектнотехнологический институт I с "автоматизации и механизации машиностроения

СКЛАД ДЛЯ ХРАНЕНИЯ ЦПУЧНЬ1Х ГРУЗОВ

Предмет изобретения

Известны склады для хранения штучных грузов, состоящие из многоярусных стеллажей, полки которых выполнены в виде приводных конвейеров.

Предлагаемый склад отличается от известных тем, что привод каждого из конвейеров выполнен в виде пневмоцилиндра, на концах штока которого укреплен трос, пропущенный через систему натяжных роликов на полумуфту со встроенным в нее храповым механизмом, закрепленную на одном конце вала, несущего звездочки, взаимодействующие с цепями конвейера, а на другом конце вала установлен второй крановой механизм, фиксирующий вал при нерабочем ходе штока пневмоцилиндра.

Это позволяет упростить конструкцию склада, На фиг. 1 изображен предложенный склад, общий вид; на фиг. 2 — привод конвейера; на фиг. 3 — разрез по А — А на фиг. 2; на фиг. 4 — разрез по Б — Б на фиг. 3; на фиг. 5 — вид В на фиг. 3.

Склад представляет собой многоярусный стелла>к 1, полки которого выполнены в виде цепных конвейеров 2, вдоль трассы которых установлены направляющие ролики 3.

Привод каждого из конвейеров содержит пневмоцилиндр 4, на концах штока 5 которого укреплен трос 6, пропущенный через холостой ролик 7, натяжные ролики 8 на полумуфту 9, в которую встроен храповик 10, взаимодействующий с собачкой 11.

Полумуфта 9 закреплена на одном конце вала 12, несущего звездочки 13 и 14, взаимодействующие с цепями конвейера. На другом конце вала 12 установлен второй храповик 15 с собачкой 16.

Подача штучных грузов, например рулонов, 10 уложенных Н3 цепи, B противоположныЙ конец стеллажа осуществляется следующим образом.

При рабочем ходе штока 5 пневмоцилиндра

4 трос 6 проворачивает полумуфту 9.

15 При этом собачка 11 заходит в зацепление с .;.раповиком 10 и поворачивает его, а вместе с ним вал 12 и звездочки 13 и 14 на определенный угол. При этом звездочки 1> и 14 передают рабочее движение цепям конвейера.

20 B это время собачка 16 выходит из зацепления с храповиком 15.

При нерабочем ходе штока пневмоцилиндра ссбачка 11 выходит из зацепления с храповиком 10, и вал 12 остается неподвижным.

Склад для хранения штучных грузов, состоящий из многоярусного стеллажа, полки

30 которого выполнены в виде приводных конвейеров, атличаюьциися тем, что, с целью упрощения конструкции, привод конвейера выполнен в виде пневмоцилиндра, на концах штока которого укреплен трос, пропущенный через систему натяжных роликов на полумуфту со встроенным в нее храповым механизмом, закрепленную на одном конце вала, несушего звездочки, взаимодействующие с цепями конвейера, а на другом конце вала установлен второй храповой механизм, фиксирующий вал при нерабочем ходе штока пневмоцил пндр а.
