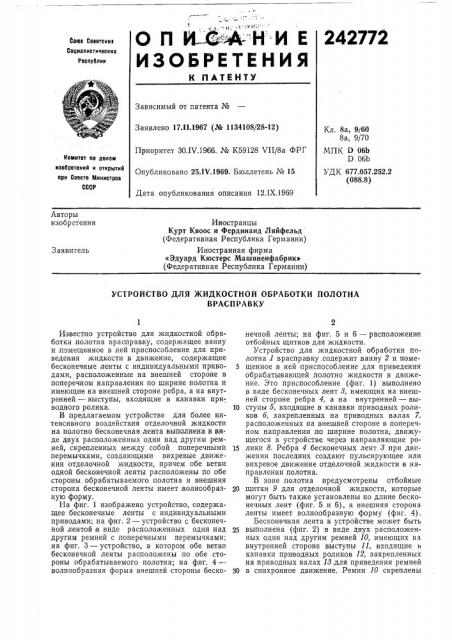

О П ILK- -А- :Н -И Е

ИЗОБРЕТЕНИЯ

242772

Союз Советокиз

Социзлистичвскик

Республик

К ПАТЕНТУ

Зависимый от патента №

Заявлено 17 1!.1967 (№ 1134108/28-12) Кл. 8а, 9/60

8а, 9/70

МПК D 06Ь

D 06b

Приоритет ЗО.IV.1966. № К59128 VII/8а ФРГ

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 25ЛЧ.1969. Бюллетень № 15

Дата опубликования описания 12.IX,1969

УДК 677.057.252.2 (088.8) Авторы изобретения

Иностранцы

Курт Квоос и Фердинанд Ляйфельд (Федеративная Республика Германии) Иностранная фирма

«Эдуард Кюстерс Машиненфабрик» (Федеративная Республика Германии) Заявитель

УСТРОЙСТВО ДЛЯ ЖИДКОСТНОЙ ОБРАБОТКИ ПОЛОТНА

ВРАСПРАВКУ

Известно устройство для жидкостной обработки .полотна враоправку, содержащее ванну и,помещенное в ней приспособление для приведения жидкости в движение, содержащее бесконечные ленты с индивидуальными приводами, расположенные на внешней стороне в поперечном направлении по ширине полотна и имеющие на внешней стороне ребра, а на внутренней — выступы, входящие в канавки приводного ролика.

В предлагаемом устройстве для более интенсивного воздействия отделочной жидкости на полотно бесконечная лента выполнена в виде двух расположенных один над другим ремней, скрепленных между собой .поперечными перемычками, создающими вихревые движения отделочной жидкости, причем обе ветви одной бесконечной ленты расположены по обе стороны обрабатываемого полотна и внешняя сторона бесконечной ленты имеет волнообразную форму.

На фиг. 1 изображено устройство, содержащее бесконечные ленты с индивидуальными приводами; на фиг. 2 — устройство с бесконечной лентой в виде расположенных один над другим ремней с поперечными перемычками; на фиг. 3 — устройство, в котором обе ветви бесконечной ленты расположены по обе стороны обрабатываемого полотна; на фиг. 4— волнообразная форма внешней стороны бесконечной ленты; на фиг. 5 и 6 — расположение отбойных щитков для жидкости.

Устройство для жидкостной обработки полотна 1 врасправку,содержит ванну 2 и поме5 щенное в ней приспособление для приведения обрабатывающей .полотно жидкости в движение. Это приспособление (фиг. 1) выполнено в виде бесконечных лент 3, имеющих на внешней стороне ребра 4, а на внутренней — вы10 ступы 5, входящие в канавки приводных роликов б, закрепленных на приводных валах 7, расположенных на внешней стороне в поперечном направлении по ширине полотна; движущегося в устройстве через направляющие ро15 лики 8. Ребра 4 бесконечных лент 3 при движении последних создают пульсирующее или вихревое движение отделочной жидкости в направлении полотна.

В зоне полотна предусмотрены отбойные

20 щитки 9 для отделочной жидкости, которые могут быть также установлены по длине бесконечных лент (фиг. 5 и 6), а внешняя сторона ленты имеет волнообразную форму (фиг. 4).

Бесконечная лента в устройстве может быть

25 выполнена (фиг. 2) .в виде двух расположенных один над другим ремней 10, имеющих на внутренней стороне выступы 11, входящие в канавки приводных роликов 12, закрепленных на приводных валах 13,для приведения ремней

З0 в синхронное движение. Ремни 10 скреплены

242772 /2 7 между собой поперечными перемычками 14 различной формы, создающими при движении ремней вихревое движение отделочной жидкости.

Обе ветви одной бесконечной ленты 15 (фиг. 3) могут быть расположены в устройстве по обе стороны обрабатываемого полотна, проходящего между лентами в виде петель.

Предмет изобретения

1. Устройство для жидкостной обработки полотна врасправку, содержащее ванну и помещенное в ней,приспособление для приведения жидкости в движение, содержащее бесконечные ленты с индивидуальными приводами, расположенные на внешней стороне в поперечном направлении по ширине полотна и имеющие на внешней стороне ребра, а на внутренней — выступы, входящие в канавки приводного ролика, отличающееся тем, что бесконеч5 ная лента выполнена в,виде двух расположенных один над другим ремней, скрепленных между собой поперечными перемычками, создающими вихревые движения отделочной жидкости.

10 2. Устройство по п. 1, отличающееся тем, что обе ветви одной бесконечной ленты расположены по обе стороны обрабатываемого полотна.

3. Устройство по п. 1, отличающееся тем, 15 что внешняя сторона бесконечной ленты имеет волнообразную форму.

242772

Фиг. 4

Фиг. б
